(共11張PPT)
2012年上海市初中學生學業水平考試
勞動技術

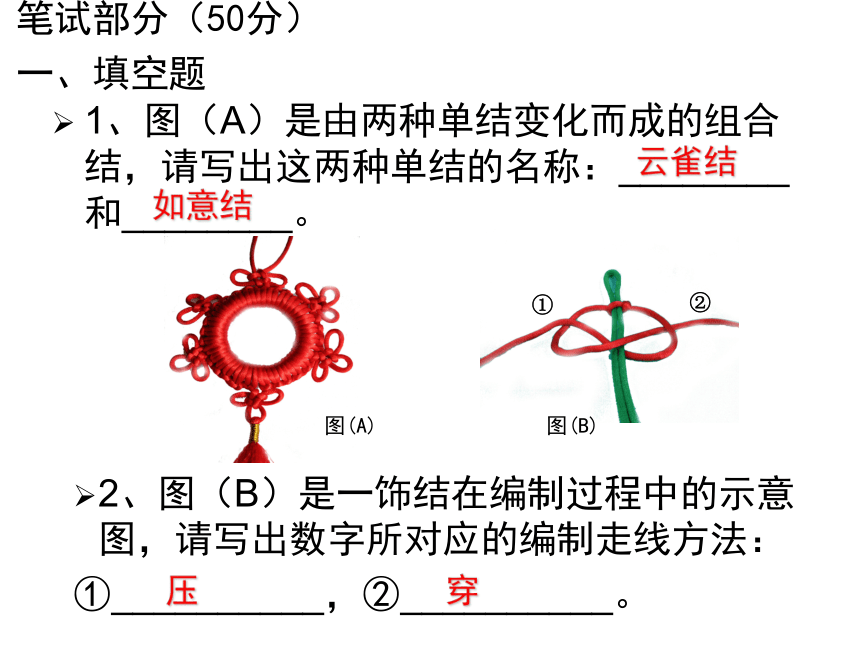

2、圖（B）是一飾結在編制過程中的示意圖，請寫出數字所對應的編制走線方法：
①__________，②__________。
圖(A)
圖(B)
①
②
1、圖（A）是由兩種單結變化而成的組合結，請寫出這兩種單結的名稱：________和________。
筆試部分（50分）
一、填空題
云雀結
如意結
壓
穿

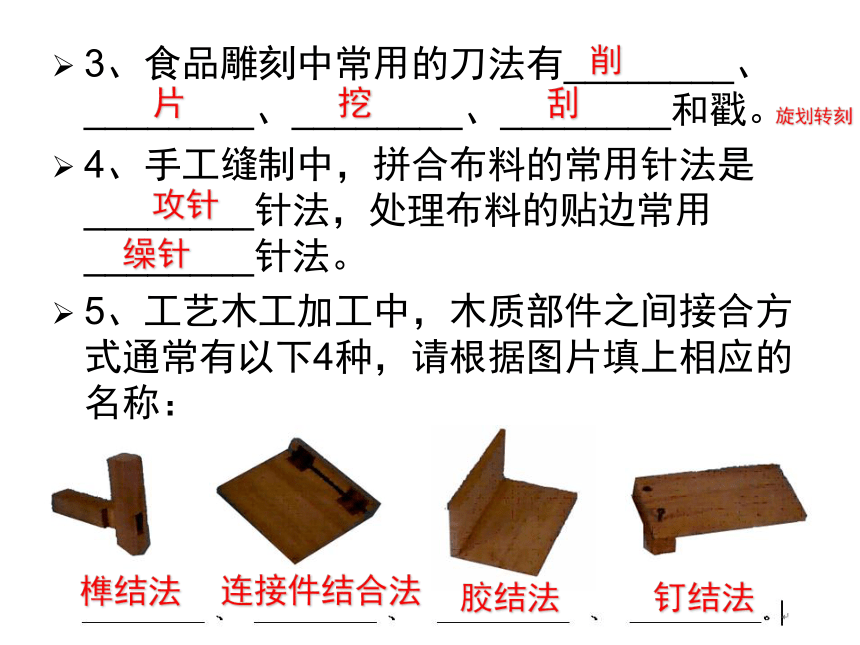

3、食品雕刻中常用的刀法有________、________、________、________和戳。
4、手工縫制中，拼合布料的常用針法是 ________針法，處理布料的貼邊常用________針法。
5、工藝木工加工中，木質部件之間接合方式通常有以下4種，請根據圖片填上相應的名稱：
削
片
挖
刮
旋劃轉刻
攻針
繰針
榫結法
連接件結合法
膠結法
釘結法

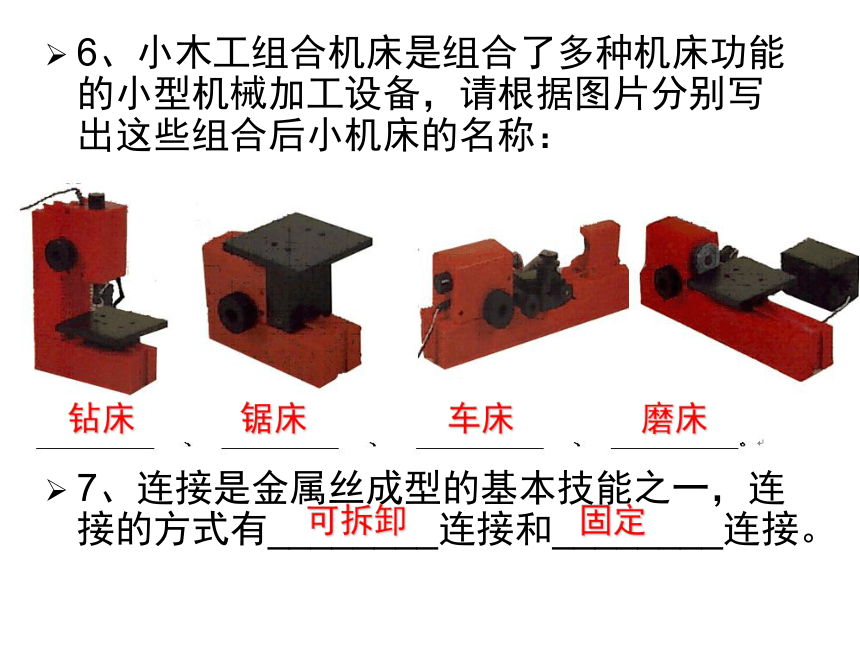

6、小木工組合機床是組合了多種機床功能的小型機械加工設備，請根據圖片分別寫出這些組合后小機床的名稱：
7、連接是金屬絲成型的基本技能之一，連接的方式有________連接和________連接。
鉆床
鋸床
車床
磨床
可拆卸
固定

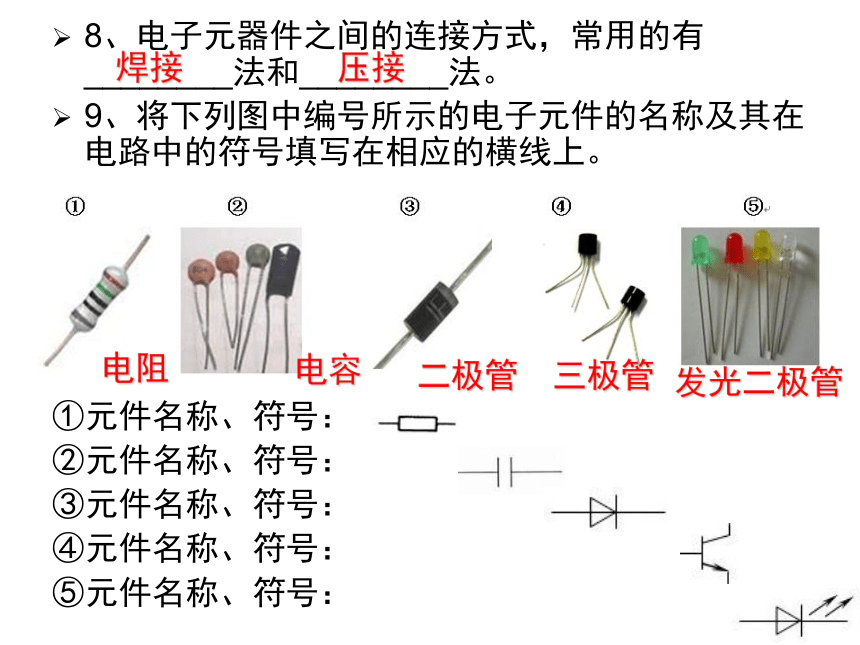

8、電子元器件之間的連接方式，常用的有________法和________法。
9、將下列圖中編號所示的電子元件的名稱及其在電路中的符號填寫在相應的橫線上。
①元件名稱、符號：
②元件名稱、符號：
③元件名稱、符號：
④元件名稱、符號：
⑤元件名稱、符號：
焊接
壓接
電阻
電容
二極管
三極管
發光二極管
10、晶體二極管的特性是____________ ，晶體三極管的作用是___________或____________。
1、“食品雕刻”注重用刀和用料。請問：
（1）食品雕刻刀分平口刀和槽口刀，通常有幾種握法？
（2）要雕一朵大麗花，可選取哪些材料？
二、簡答題
單向導電性
電流放大
電壓放大
橫握手法、直握手法、筆握手法
心里美蘿卜、綠葉菜等
2、金屬絲自行車模型制作可分為三個步驟：下料、彎折、連接。請回答：
（1）下料一般可用什么工具？
（2）要將金屬絲彎折成車輪,可用什么成型方法？
（3）前叉與車身的連接，可采用什么方式？
手鋸、剪刀、尖嘴鉗、斜口鉗等
將金屬絲緊緊地纏繞在靠模上，形成圓形車輪
排列纏繞連接
3、指針式多用電表是常用的測量儀表，請問：
（1）測量電阻時，人的手指不應同時碰到元件的兩根引腳，這是為什么？
（2）測量電壓時，若不知其數值的范圍，則量程開關應置于高電壓檔，還是低電壓擋？
（3）測量二極管是否正向導通時，二極管的正極應接電表的紅表棒，還是黑表棒？
（4）多用電表使用完畢，應將量程開關置于交流電壓的最大檔，這是為什么？
因為人體本身就是一個電阻
高電壓檔
黑表筆
防止誤操作而損壞電表
4、根據如圖照明電路，回答問題
（1）相（火）線為什么要進開關？
（2）熔斷器可否裝在接地線上？為什么？
（3）如電燈采用螺口燈頭，它的中心銅片上應接什么線？
（4）三眼插座的接地線孔，若里面接了相（火）線，則會產生什么后果？
火線帶電，開關在火線上控制電路，更安全。
不能，出現故障時可能會熔斷，不能起到保護作用。
火線
接有地線的電器外殼都會帶電，危及人的安全。
三、操作題部分（50分）
用試場提供的電氣設備與材料，在長方形塑料木臺上安裝有一個雙連開關控制一個三眼（孔）插座的移動拖線板。
1、布局：安裝時布局合理（5分）；
2、插座：相線、零線、接地線三線接線正確（15分）；
3、開關：接線正確（8分），控制正確（7分）；
4、固定：雙連開關、三眼（孔）電源插座固定牢固（5分）；
5、安全：導線在螺釘壓接、針孔式連接時剝線合理、裸線長度適中（10分）
