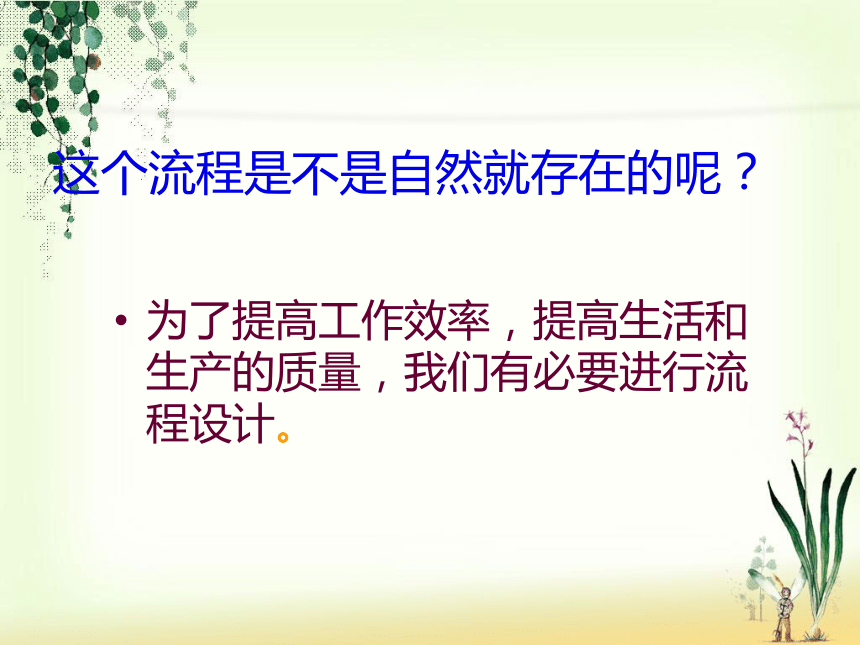

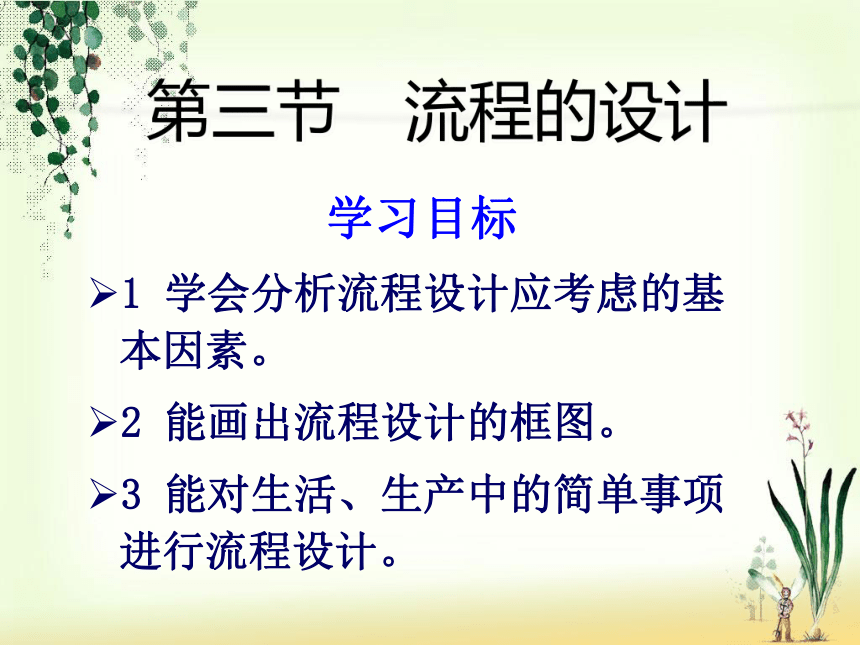

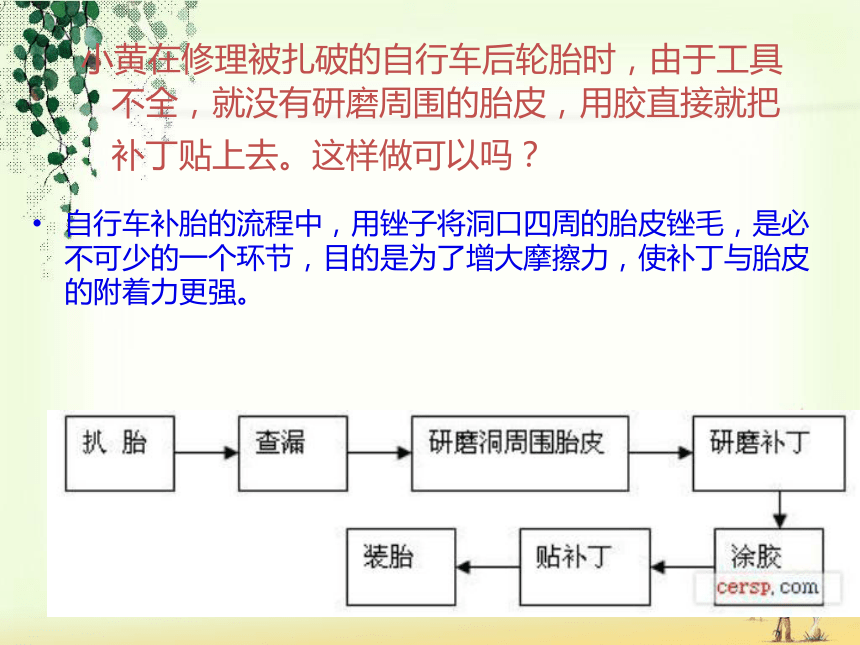

課件50張PPT。 小黃在修理被扎破的自行車后輪胎時，由于工具不全，就沒有研磨周圍的胎皮，用膠直接就把補丁貼上去。這樣做可以嗎？ 自行車補胎的流程中，用銼子將洞口四周的胎皮銼毛，是必不可少的一個環節，目的是為了增大摩擦力，使補丁與胎皮的附著力更強。 這個流程是不是自然就存在的呢？ 為了提高工作效率，提高生活和生產的質量，我們有必要進行流程設計。第三節 流程的設計學習目標
1 學會分析流程設計應考慮的基本因素。
2 能畫出流程設計的框圖。

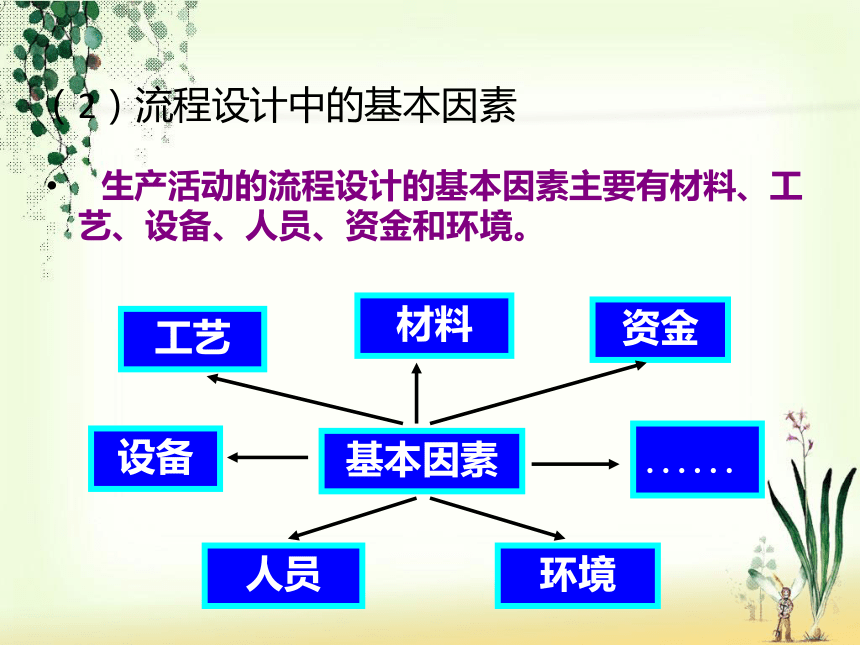

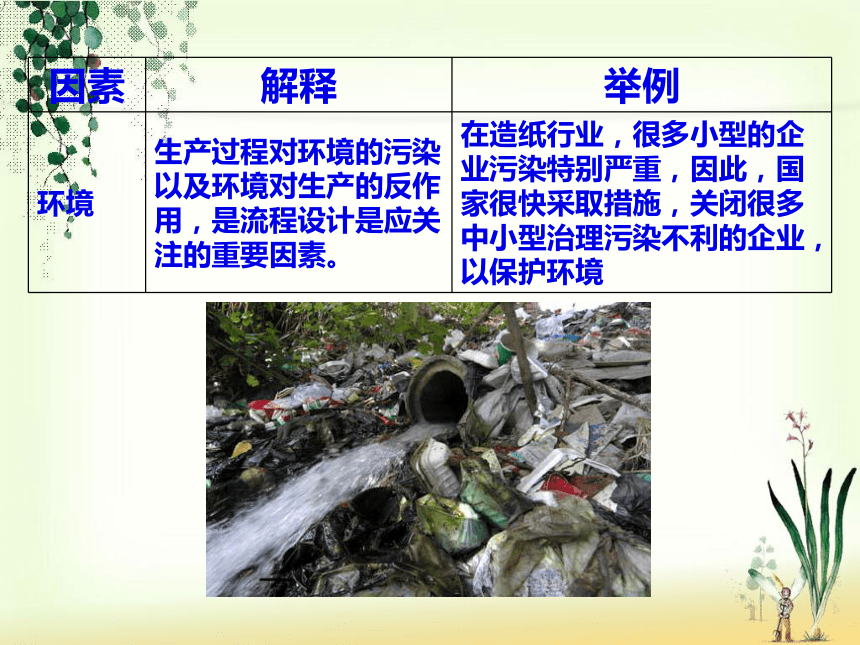

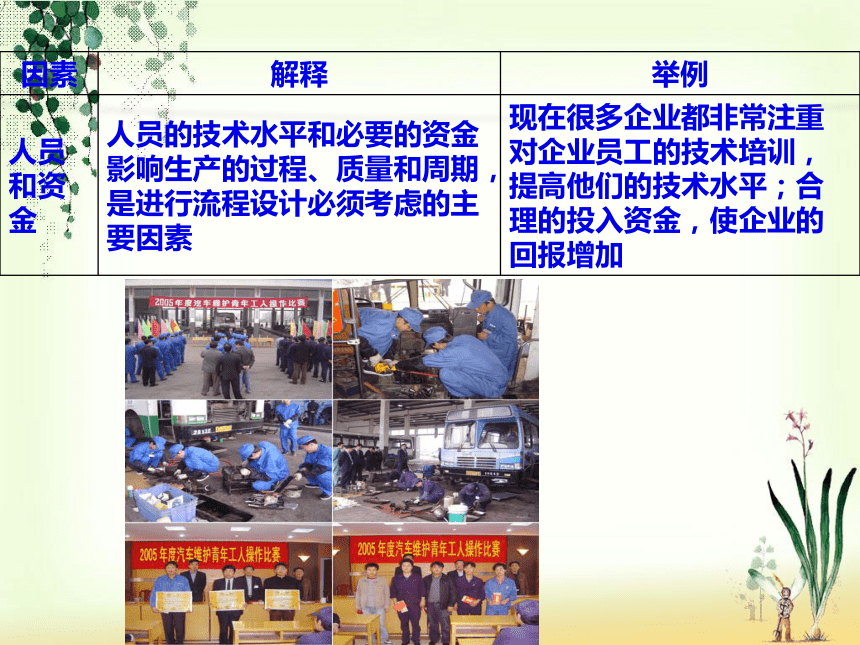

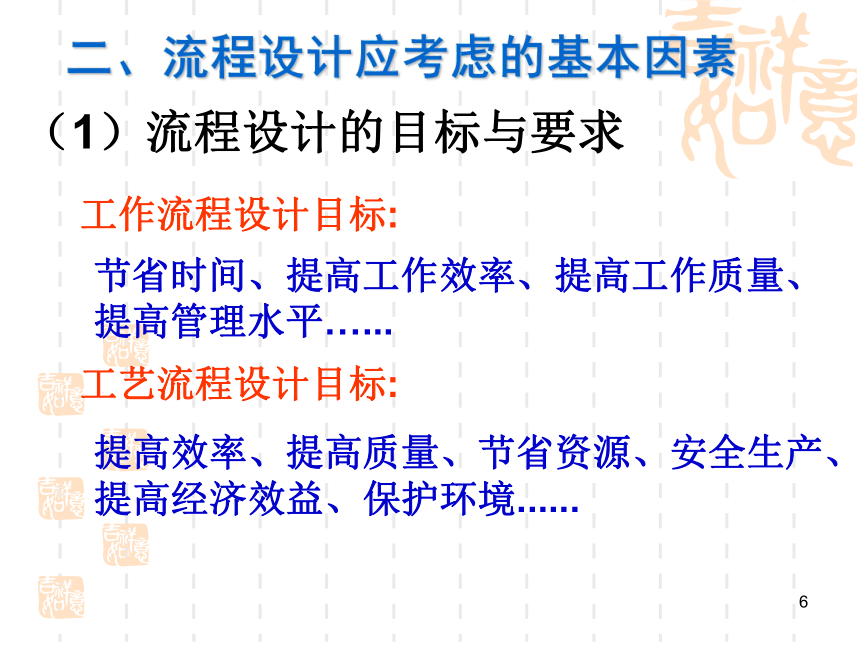

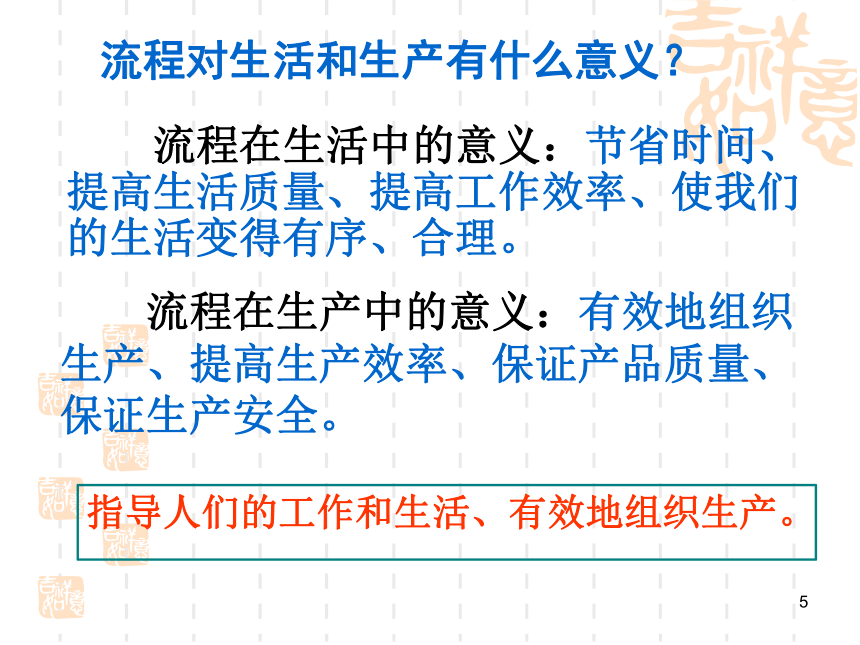

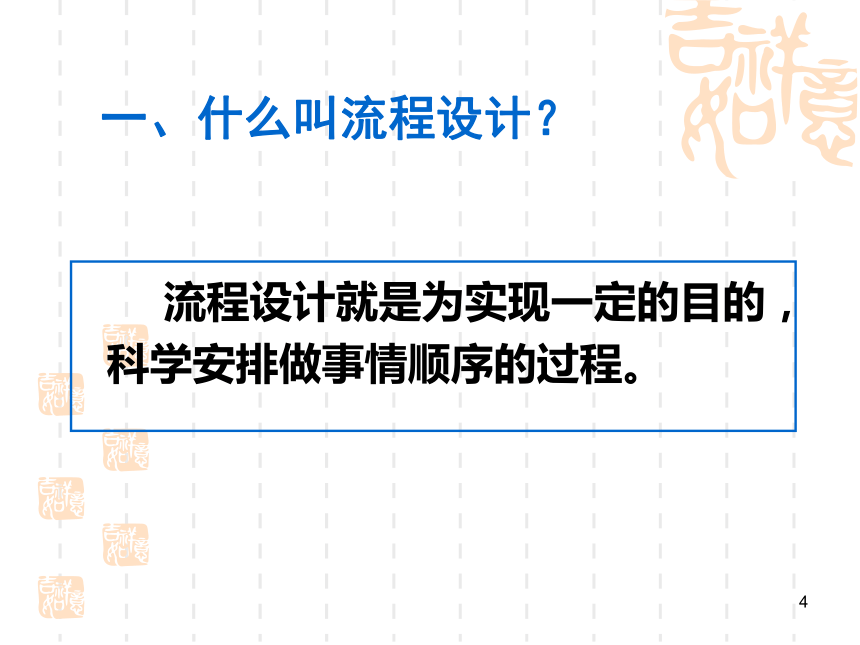

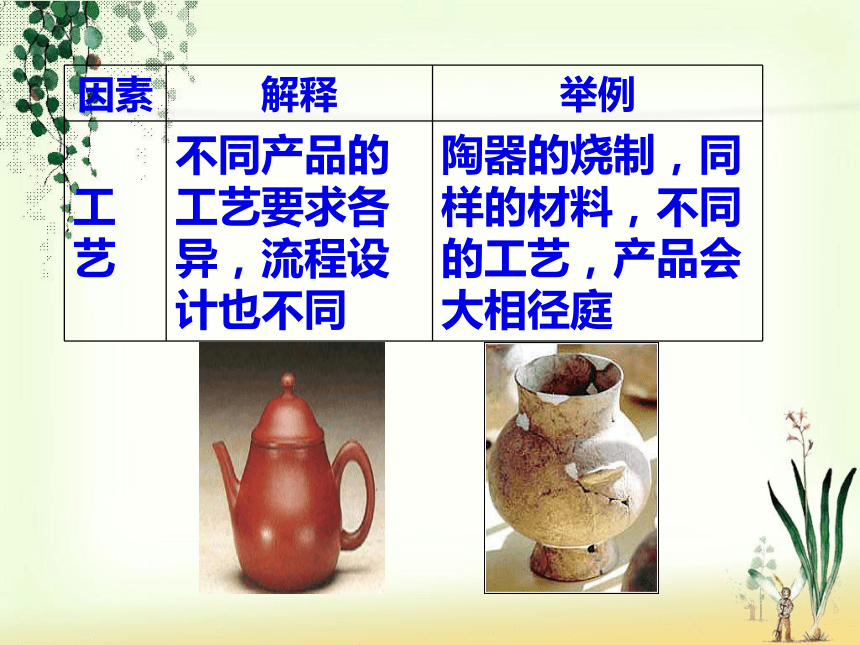

3 能對生活、生產中的簡單事項進行流程設計。4 流程設計就是為實現一定的目的，科學安排做事情順序的過程。一、什么叫流程設計？5指導人們的工作和生活、有效地組織生產。 流程在生產中的意義：有效地組織生產、提高生產效率、保證產品質量、保證生產安全。 流程在生活中的意義：節省時間、提高生活質量、提高工作效率、使我們的生活變得有序、合理。 流程對生活和生產有什么意義？6二、流程設計應考慮的基本因素節省時間、提高工作效率、提高工作質量、提高管理水平…...提高效率、提高質量、節省資源、安全生產、提高經濟效益、保護環境......工作流程設計目標:工藝流程設計目標:（1）流程設計的目標與要求（2）流程設計中的基本因素 生產活動的流程設計的基本因素主要有材料、工藝、設備、人員、資金和環境。基本因素材料設備工藝資金環境人員…… 流程設計還應考慮氣候、季節、自然災害、生態平衡等因素。 總之，流程的設計要依據事物的內在屬性和客觀的變化規律，科學地設計時序與環節，以達到設計目標。141、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化肥廠，在流程設計上應考慮哪些因素？
應考慮：工藝方案、降低能源和原材料消耗、減少污染排放、在資金允許的情況下選用精良設備和技術人員以提高生產效率。對工業方面的，要特別注意環境因素，要有環保意識。
2、要把北方的大豆移栽到南方，在流程設計上要考慮哪些相關因素？
要考慮：季節、氣溫、濕度、土壤、病蟲害，是否破壞生態平衡 。馬上行動15 水葫蘆
遮擋住陽光對水體的照射，影響水生物質的正常生態環境。 近來這種魚在我國一些流域泛濫成災，繁殖能力極強的清道夫，在成長過程中吃掉其他魚類的卵，威脅著其他魚類的繁殖生長，已開始影響河流的生態平衡。目前尚無有效手段控制清道夫繼續蔓延。16三、流程設計的步驟明確設計的目標和任務，明確流程應遵循的內在變化規律。
分析現有材料、設備、資金、人員、工藝和環境等因素。
列出流程涉及的主要事項，并進行初步的排列。
分析各事項之間先后順序，合理地安排流程的時序和環節。
畫出流程圖。確定目標，明確任務分析基本因素明確主要事項(步驟)確定環節、時序畫出流程圖結束17小鐵錘的加工流程設計 (手工制作)四、流程設計舉例 1.確定目標，明確任務：制作小鐵錘。2.分析基本因素：設備、材料、加工方法、熱處理。設備：常用的金工工具、臺鉆、砂輪機、熱處理設備等；
材料：45號鋼和q235棒料；
工藝：采用手工加工、鐵鋸下料、錘頭部分的加工用銼刀銼平面、臺鉆鉆孔、手工攻絲、錘柄部分的圓頭有砂輪機磨削、螺紋用板牙套絲;
熱處理：淬火。4.劃分環節，確定時序，畫出加工流程圖：下料劃線鋸削銼削劃螺孔
中心線鉆孔攻絲倒角淬火電鍍錘頭的加工流程錘柄的加工流程下料磨削
圓頭板牙
套絲電鍍3 明確主要事項(步驟)：制作錘頭、柄、裝配。1819下料20劃線21鋸削22銼削23劃螺孔中心線24鉆孔用樣沖打眼25攻絲26倒
角27淬火28 一個產品的生產流程設計一般由材料準備環節、加工環節、組裝環節、質量檢查環節組成。第四節 流程的改進設計30一、流程改進的目的隨著人們對客觀事物認識的深化和科學技術的進步，生活、生產中的許多流程也在不斷改進變化。
為了滿足人們物質和精神生活的需要，提高生產效率、產品質量和經濟效益，成為改進流程的目的之一。某商場原購物流程:該流程有什么問題？請售貨員換一件改進后的購物流程今天人們對產品和服務的要求越來越高，個性化、便捷和安全等都成為改進流程的目的，也是提供產品和服務的公司、企業為提高經濟效益與競爭力的手段之一。隨著個人識別系統的出現，流程可以改進為例如：回家開鎖進門流程：流程改進的步驟:1、分析流程的現狀
2、確定改進的目標和要求
3、確定改進的方案（1）對環節進行改進
（2）對時序進行改進
（3）對環節和時序都進行流程改進的方法:做飯流程的改進：淘米：3min
洗菜、切菜：10min
燒飯：20min
炒菜：15min按照這些環節順序做下來，做飯的時間需要48min分析流程的現狀：燒飯的環節的20min，人不需要全程參與的，可以同時洗菜、切菜。
確定改進的目標和要求：目標是提高做飯的效率，保證做飯質量的前提下盡量縮短時間。確定改進的方案：把洗菜、切菜和燒飯的流程合并為1個環節。改進后的流程如下，共需要38min。對流程的環節和時序進行分析并找到不合理的地方從而進行調整優化。后來改用兩個煤氣灶，燒飯的同時可以炒菜，將流程的時序進行如下改進，只需要用時28min。設備條件變化了，使流程的改進成為可能。新買的煤氣灶只需15分鐘就能把飯燒好；小區超市為了方便居民推出洗切好的肉菜半成品，可以免去洗切菜環節。做飯的流程又可以省10分鐘。社會服務的提升、材料發生了變化而使流程發生的改進。泡茶喝茶流程的改進流程圖分析思考這個流程可否改進？如何改進？泡功夫茶流程如何優化呢？設計與實踐改進某學校的新生報到流程（P66）改進后的新生報到流程為：謝謝50
