重建魔法村莊——升級方案1
作品連接線升級
2
配件包材料的應用
3
作品拓展程序
1

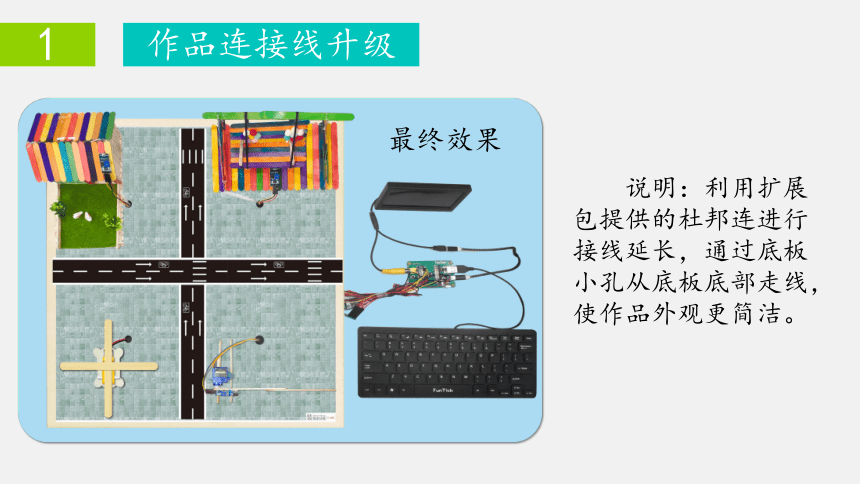

作品連接線升級
說明：利用擴展包提供的杜邦連進行接線延長，通過底板小孔從底板底部走線，使作品外觀更簡潔。
最終效果

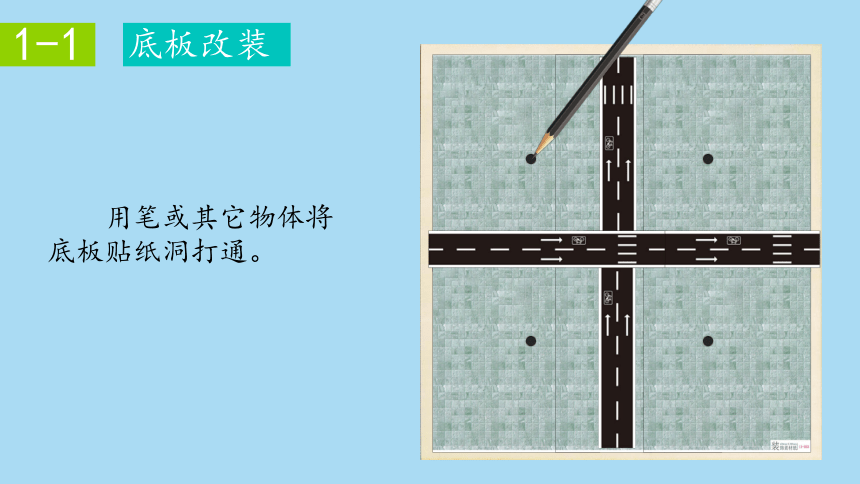

用筆或其它物體將底板貼紙洞打通。
1-1
底板改裝

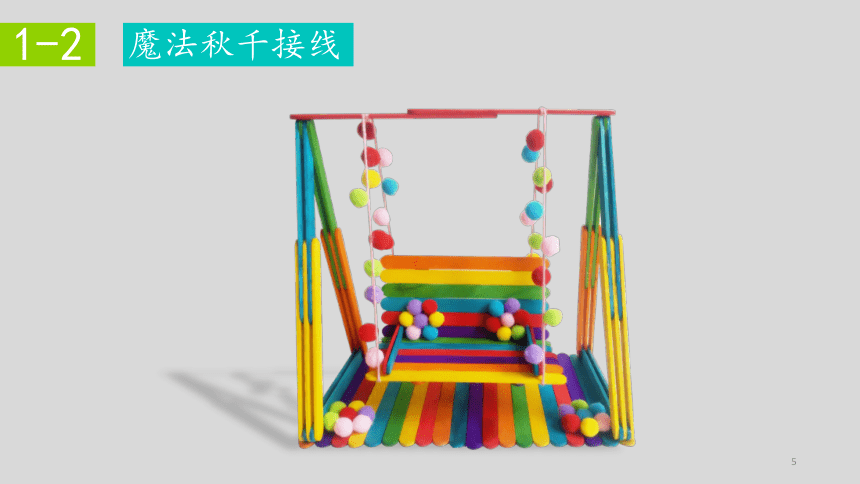

1-2魔法秋千接線加裝20厘米紅黑公母線各一根
加長彩燈連線
加裝20厘米紅、黑、黃公母線各一根
加長傳感器連線

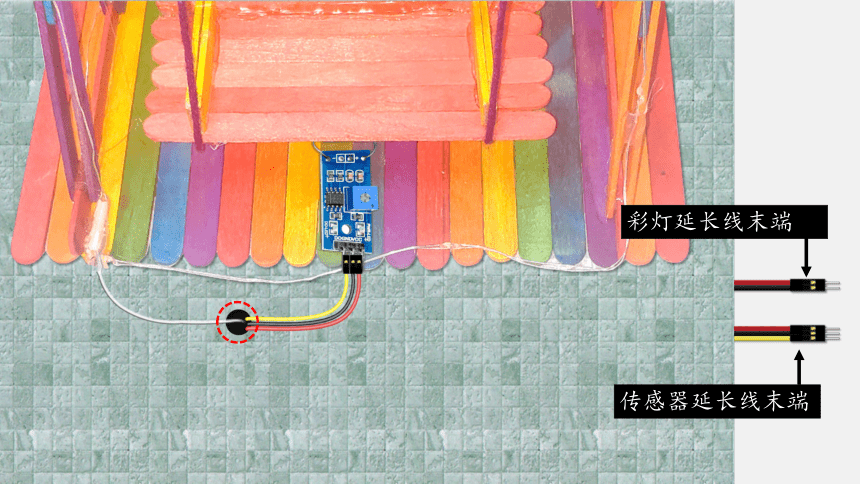

傳感器延長線末端
彩燈延長線末端
1-3

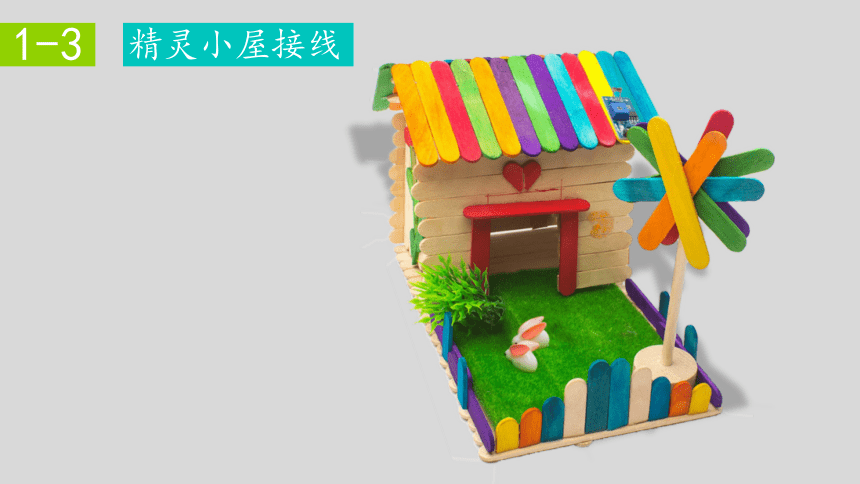

精靈小屋接線
加裝30厘米紅黑公母線各一根
加長暖燈連線
加裝30厘米紅、黑、黃公母線各一根
加長傳感器連線
傳感器延長線末端
暖燈延長線末端
1-4旋轉木馬接線加裝30厘米紅、黑公母線各一根
加長電機連線
旋轉木馬電機延長線末端
1-5智能道閘接線 加裝20厘米紅、黑、黃公母線各一根
加長舵機連線
加裝20厘米紅、黑、黃公母線各一根
加長傳感器連線
傳感器延長線末端
舵機延長線末端
2
配件包材料的應用
說明：利用擴展包提供的多余的木棒進行自主創作，制作村莊圍欄，優化小車結構等。
3
作品拓展程序
精靈小屋呼吸燈效果
旋轉木馬按鈕調速
1 A=0
10 IF IN(1)=0 OUT1,1 ELSE OUT1,0
20 IF IN(2)=1 GOSUB 100
40 IF A=0 B=400
50 IF A=2000 B=-400
60 IF BTN()=1 A=A+B:WAIT 20:PWM3,0:PWM4,A
70 IF IN(3)=0 PWM5,150:WAIT 300:PWM5,50
80 GOTO 10
100 FOR A=0 TO 2000 STEP 50
110 PWM2,A:WAIT 1:NEXT
120 FOR A=2000 TO 0 STEP -50
130 PWM2,A:WAIT 1:NEXT
140 RETURN
藍色部分的代碼為旋轉木馬變速程序。
按第1次速度400；
按第2次速度800；
按第3次速度1200；
按第4次速度1600；
按第5次速度2000；
按第6次速度1600；
按第7次速度1200；
按第8次速度800。
按第9次速度400。
按第10次速度0。
黃色部分的代碼為“精靈小屋”的呼吸燈效果程序。
