《多用電表知識點》
電子控制電路
基本結構
機械調零
歐姆調零
紅表筆
紅表筆插孔×3
黑表筆插孔
轉換開關

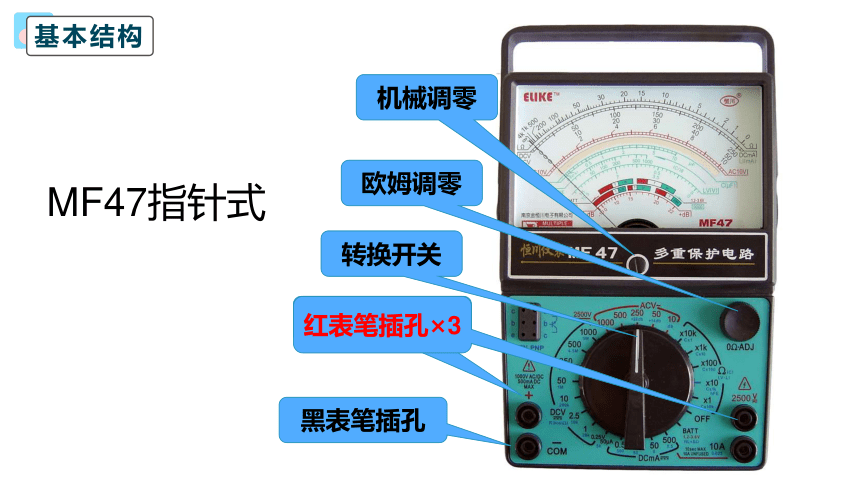

MF47指針式

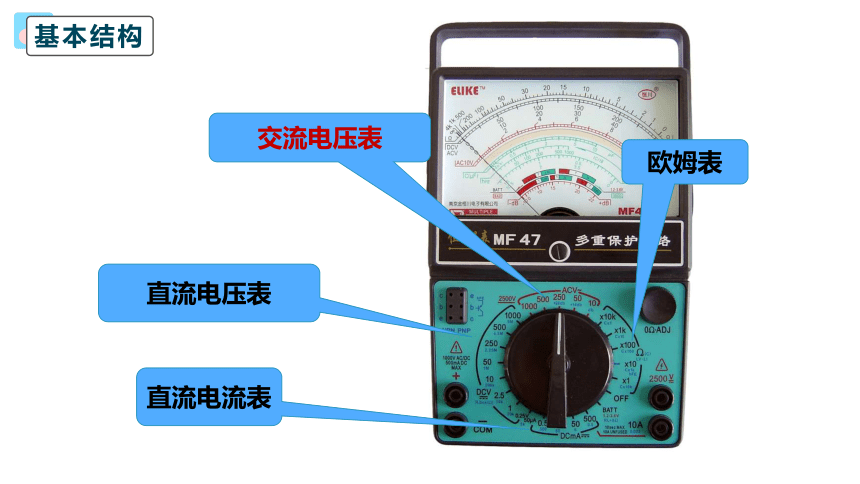

基本結構
直流電流表
歐姆表
交流電壓表
直流電壓表

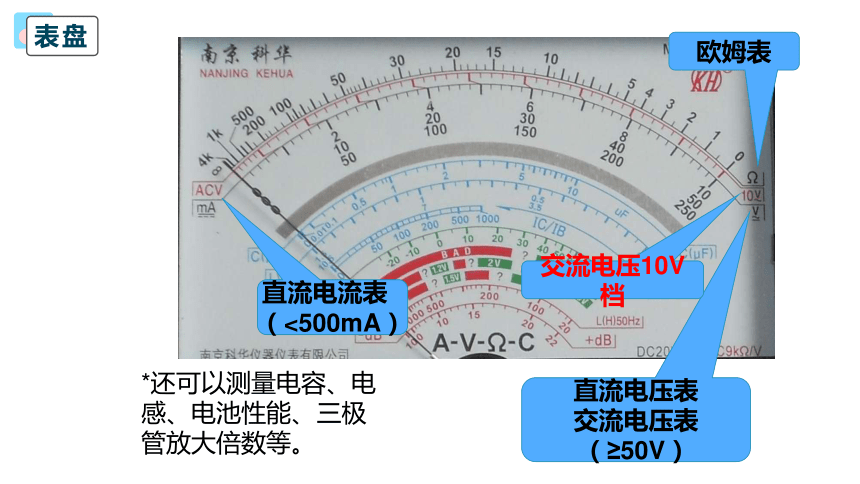

表盤
歐姆表
直流電壓表
交流電壓表（≥50V）
直流電流表（<500mA）
交流電壓10V檔
*還可以測量電容、電感、電池性能、三極管放大倍數等。

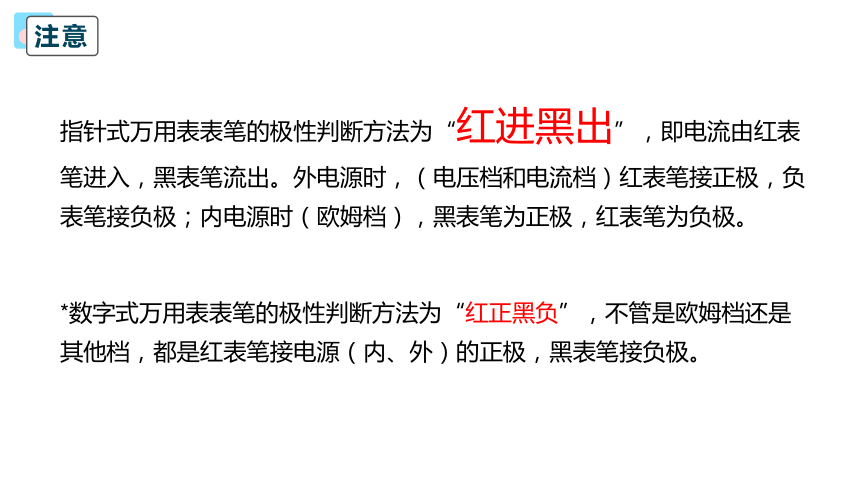

注意
指針式萬用表表筆的極性判斷方法為“紅進黑出”，即電流由紅表筆進入，黑表筆流出。外電源時，（電壓檔和電流檔）紅表筆接正極，負表筆接負極；內電源時（歐姆檔），黑表筆為正極，紅表筆為負極。
*數字式萬用表表筆的極性判斷方法為“紅正黑負”，不管是歐姆檔還是其他檔，都是紅表筆接電源（內、外）的正極，黑表筆接負極。

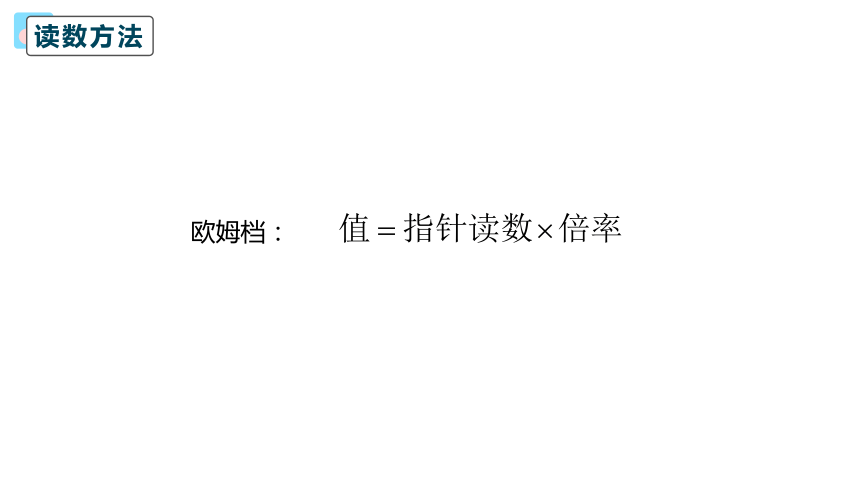

讀數方法
歐姆檔：
使用方法
1、檢查電池
2、檢查表筆
3、檢查指針

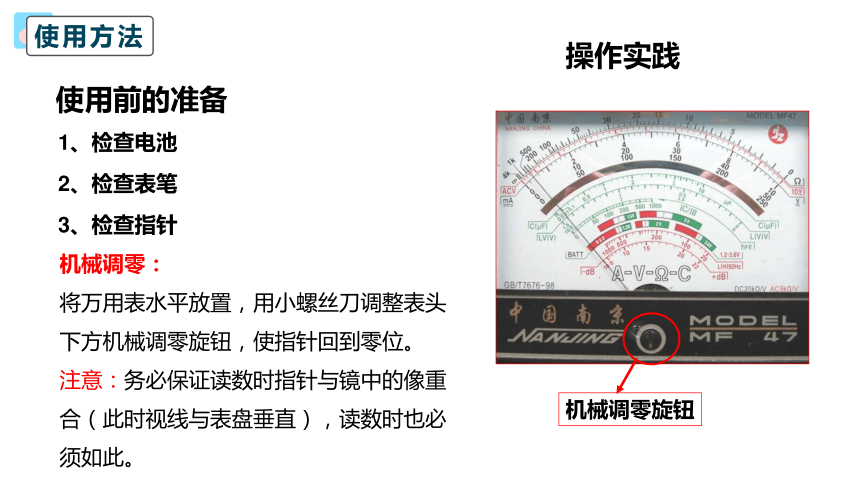

機械調零：
將萬用表水平放置，用小螺絲刀調整表頭下方機械調零旋鈕，使指針回到零位。
注意：務必保證讀數時指針與鏡中的像重合（此時視線與表盤垂直），讀數時也必須如此。
機械調零旋鈕
使用前的準備
操作實踐
使用方法

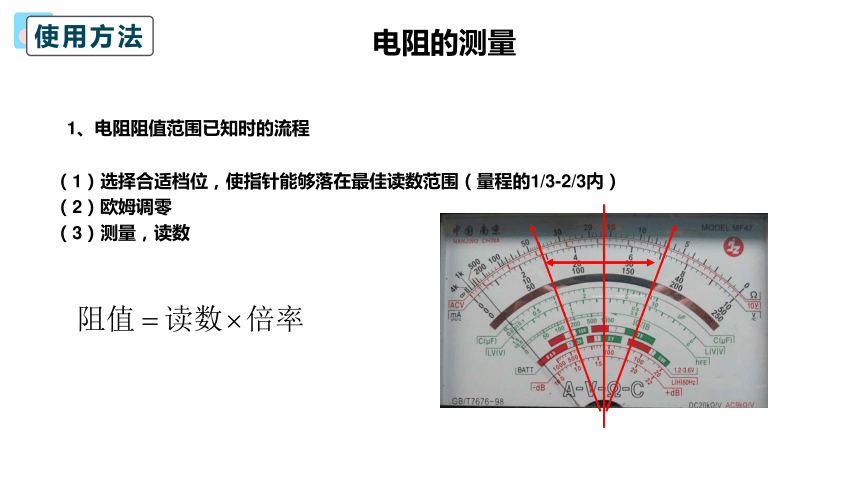

　1、電阻阻值范圍已知時的流程
（1）選擇合適檔位，使指針能夠落在最佳讀數范圍（量程的1/3-2/3內）
（2）歐姆調零
（3）測量，讀數
電阻的測量
使用方法

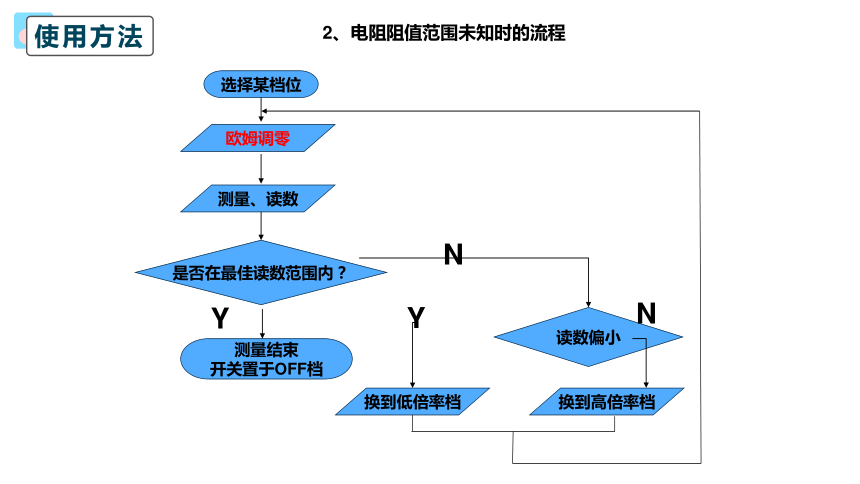

是否在最佳讀數范圍內？
測量結束
開關置于OFF檔
Y
讀數偏小
N
換到低倍率檔
Y
換到高倍率檔
N
選擇某檔位
歐姆調零
測量、讀數
　2、電阻阻值范圍未知時的流程
使用方法

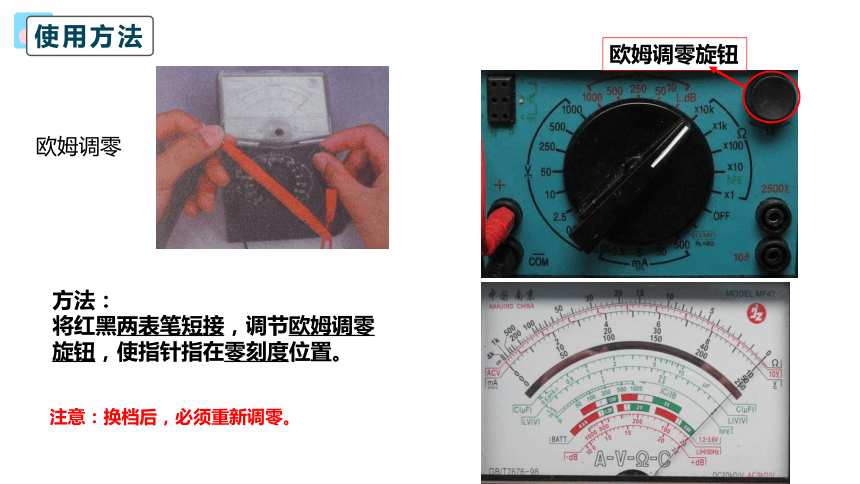

方法：
將紅黑兩表筆短接，調節歐姆調零旋鈕，使指針指在零刻度位置。
歐姆調零　
注意：換檔后，必須重新調零。
歐姆調零旋鈕

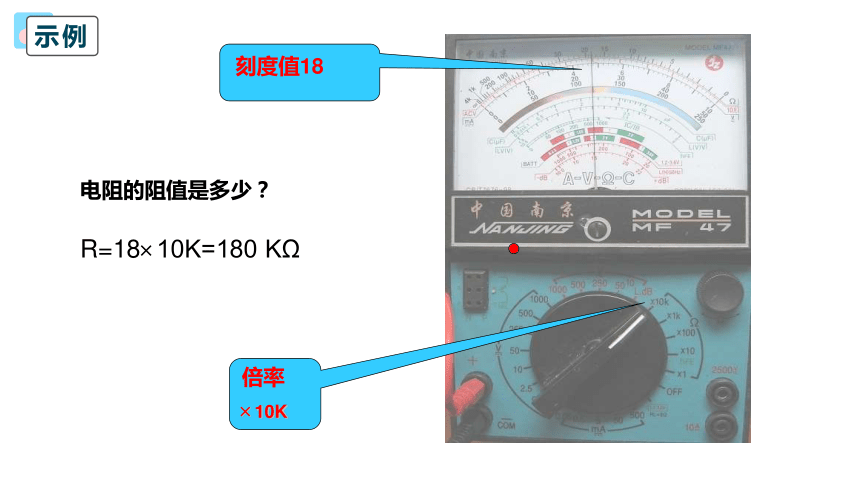

示例
刻度值18
R=18╳ 10K=180 KΩ
倍率
╳ 10K
電阻的阻值是多少？
示例

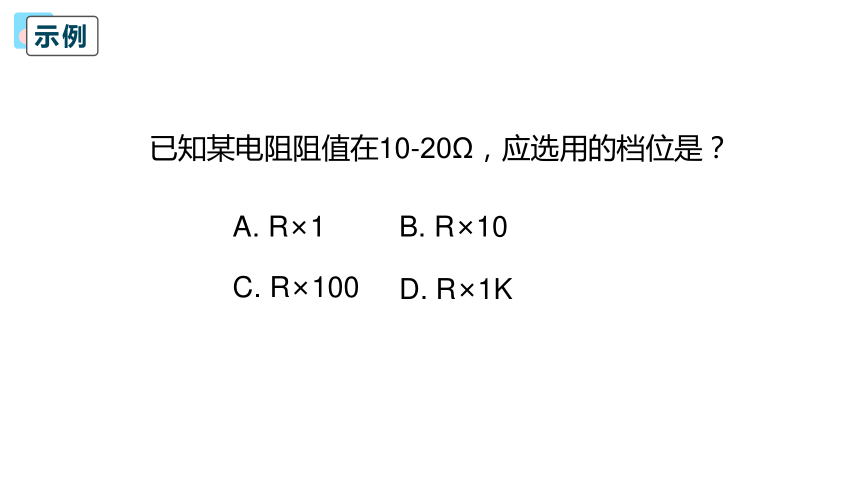

已知某電阻阻值在10-20Ω，應選用的檔位是？
A. R×1
B. R×10
C. R×100
D. R×1K
使用方法
電壓測量方法
選擇合適檔位，將萬用表兩表筆并接在所測電壓兩端進行測量
電流測量方法
選擇合適檔位，將萬用表兩表筆串聯在所測電流支路進行測量
電壓和電流的測量
使用方法
若電壓或電流大小未知：
將選擇開關從高檔到低檔測量，最佳讀數位置在量程的2/3以上，一般不少于量程的1/2。
使用方法
使用完畢后：
將選擇開關置于OFF或交流電壓最高檔
思考回顧：
萬用表只能用于測量電壓、電流和電阻嗎？
電容？二極管？三極管？
應用思考
如何使用多用電表進行二極管和三極管的檢測呢？
應用
1、二極管好壞的檢測
原理：PN結導通時電阻小，截止時電阻大
檔位： R×100檔或R×1k檔
過程：兩表筆分別接二極管的兩個電極，測出一個結果；對調兩表筆，再測出一個結果。
結論：若兩個結果中一個較大、另一個較小，則二極管是好的。
二極管的檢測
應用
二極管電極的判斷
原理：PN正向?qū)ǎ娮韬苄。r，P區接高電位。
表筆極性： 指針式多用電表的黑表筆接內電源正極（高電位），紅表筆接負極（低電位）。
二極管的檢測
應用
1、三極管好壞的判斷
原理：三極管有兩個PN結（集電結和發射結），PN結正向?qū)〞r電阻很小，反向截止時電阻很大。
結論：好的三極管應該有且只有兩次導通（電阻很小）。
三極管的檢測
應用
三極管電極的判斷
原理：三極管有兩個PN結（集電結和發射結），PN結正向?qū)ǎ娮韬苄。r，P區接高電位。
結論：好的三極管應該有且只有兩次導通（電阻很小）。
三極管的檢測
應用
思考：哪些電極之間電阻小，哪些電極之間電阻大
NPN型三極管
已知9013三極管是NPN型，且管腳從左至右分別是e、b、c ，即分別是N區、P區、N區。
應用
已知9012三極管是PNP型，且管腳從左至右分別是e、b、c極，即分別是P區、N區、P區
思考：哪些電極之間電阻小，哪些電極之間電阻大
PNP型三極管
應用
原理：導通時P區接高電位
思考1：如果不知道管型，只知道中間管腳是基極，如何判斷管型？
思考2：如果知道管型，不知道管腳極性，如何判斷基極？
思考3：如果管型和管腳極性都不知道，如何判斷？
示例
1.多用電表一般能測的電學基本物理量是 、 、 。
2.一只指針式多用電表的測量電阻檔有Χ1、Χ10、Χ100、Χ1K四檔，某同學用這只多用電表來測一電阻的阻值，他選擇Χ100檔，并按使用規則正確地調整好了多用電表，測量時表針偏轉到歐姆刻度線右端0.8的位置，說明該電阻值約有 Ω。為了使測量結果盡可能準確，他決定再測量一次，再次測量中，他應選擇的是 檔。
示例
3.某同學測量一只未知阻值的電阻，先用多用電表進行測量，按照正確的步驟操作后，測量的結果如圖所示，其阻值大小為 Ω.為了使多用電表測量的結果更準確，該同學接著應該進行哪些操作？
示例
4.用指針式多用電表歐姆檔測電阻時，下列說法不正確的是（ ）
A.測量前必須調零，而且每換一次電阻檔位都要重新調零
B.為了使測量值比較準確，應該兩手分別將兩表筆與待測電阻兩端緊緊捏在一起，以使表筆與待測電阻接觸良好（并聯人體電阻，接地）
C.待測電阻若連接在電路中，應將它與其他元件斷開后再測量
D．使用完畢應拔出表筆，并把選擇開關旋到OFF或交流電壓最高檔
5.用指針式多用電表測直流電壓U或測電阻R時，則（ ）
A.前者電流從紅表筆流入多用電表，后者從紅表筆流出多用電表
B.兩者電流都從紅表筆流入多用電表
C.兩者電流都從紅表筆流出多用電表
D. 前者電流從紅表筆流出多用電表，后者從紅表筆流入多用電表
示例
6.下列關于指針式多用電表電阻檔的說法正確的是（ ）
A.每一檔的測量范圍都是0~∞
B.用不同檔位測量同一電阻的阻值時，誤差都是一樣的
C.測電阻時，指針越接近刻度盤中央，誤差越大
D.測電阻選不同檔位時，指針越靠近右邊，誤差越小
7.用指針式多用電表的電阻檔（*100或*k）檢查性能良好的晶體二極管，發現多用電表的表針偏轉角度極小，這說明（ ）
A.二極管加正向電壓，測的電阻很大
B.二極管加反向電壓，測的電阻很小
C.此時紅表筆接的是二極管正極
D.此時紅表筆接的是二極管負極
示例
8.關于指針式多用電表電阻檔的使用和連接，下列說法正確的是（ ）
A.測電阻前要使紅黑表筆相接，檢查一下表頭指針是否指向“無窮”
B.紅表筆與表內電池正極相接，黑表筆與表內電池負極相接
C.紅表筆與表內電池負極相接，黑表筆與表內電池正極相接
D.測電阻時，表針偏轉角度越大，待測電阻越大
9.在使用指針式多用電表的歐姆檔測電阻時，下列操作錯誤的是（ ）
A.使用前檢查指針是否停留在歐姆刻度的“∞”處
B.每次測量（換擋）前，都要進行一次電阻調零
C.在測量電阻時，電流從黑表筆流出，經被測電阻到紅表筆，在流入多用電表
D.測量時若發現表針偏轉的角度很大，應該更換倍率較小的檔來測量
示例
10.指針式多用電表歐姆調零后，用“Χ10”檔測量一個電阻的阻值，發現指針偏轉角度極小，下列判斷和做法正確的是（ ）
A.這個電阻值很小，用“Χ10”檔測量不夠準確
B.這個電阻值很大 ，用“Χ10”檔測量比較準確
C.應該用“Χ1”檔，重新歐姆調零后進行測量
D.應該用“Χ100”檔，重新歐姆調零后進行測量
11.甲、乙兩同學使用指針式多用電表電阻檔測同一個電阻時，她們都把轉換開關旋到“Χ100”檔，并能正確操作。他們發現指針偏角太小，于是甲就把轉換開關旋到“Χ1K”檔，乙把轉換開關旋到“Χ10”檔，但乙重新調零，而甲沒有重新調零。下列說法正確的是（ ）
A.甲選檔錯誤，而操作正確
B.乙選檔正確，而操作錯誤
C.甲選檔錯誤，而操作也錯誤
D.乙選檔錯誤，而操作正確
示例
12.用指針式多用電表歐姆檔測一個電阻R的阻值，選擇旋鈕置于“Χ10”檔，測量時指針在100與200刻度的正中間，可以確定（ ）
D.1500ΩC.1000ΩB.R=1500Ω
A.R=150 Ω
解析
電流、電壓、電阻
80、Χ10
1000、（1）換Χ100 檔； （2）歐姆調零； （3）重測。
B；（并聯人體電阻，接地）
B
A
C
C
B
D
D
C
