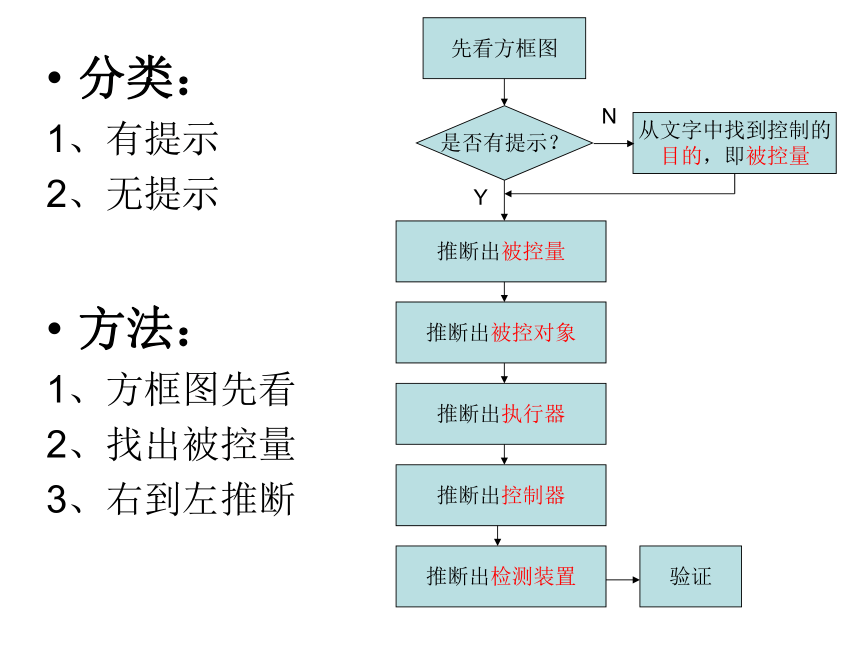

1、方框圖先看
2、找出被控量
3、右到左推斷分類：
1、有提示

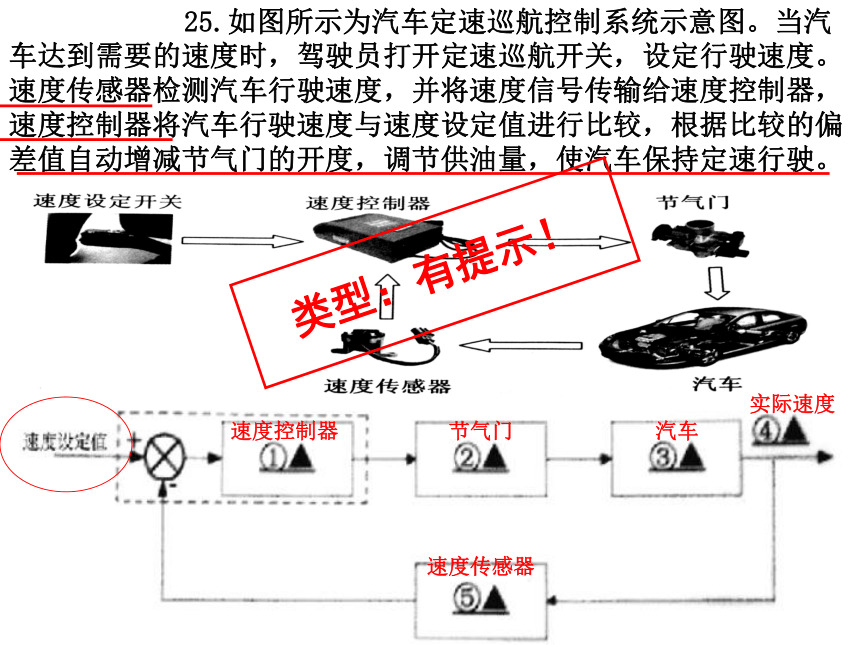

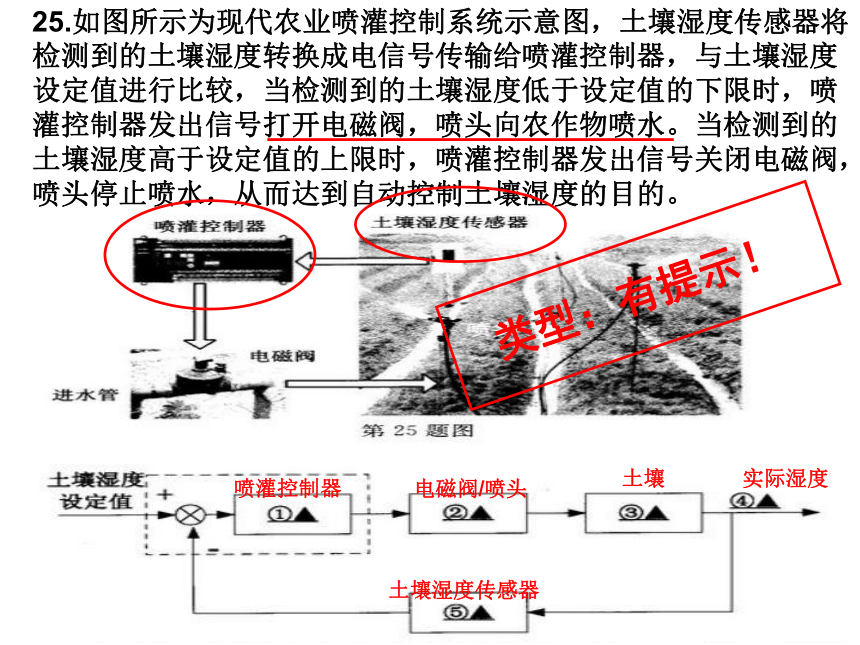

2、無提示2011年3月高考題25.如圖所示為汽車定速巡航控制系統示意圖。當汽車達到需要的速度時，駕駛員打開定速巡航開關，設定行駛速度。速度傳感器檢測汽車行駛速度，并將速度信號傳輸給速度控制器，速度控制器將汽車行駛速度與速度設定值進行比較，根據比較的偏差值自動增減節氣門的開度，調節供油量，使汽車保持定速行駛。實際速度汽車節氣門速度傳感器速度控制器類型：有提示！2010年9月高考題25.如圖所示為現代農業噴灌控制系統示意圖，土壤濕度傳感器將檢測到的土壤濕度轉換成電信號傳輸給噴灌控制器，與土壤濕度設定值進行比較，當檢測到的土壤濕度低于設定值的下限時，噴灌控制器發出信號打開電磁閥，噴頭向農作物噴水。當檢測到的土壤濕度高于設定值的上限時，噴灌控制器發出信號關閉電磁閥，噴頭停止噴水，從而達到自動控制土壤濕度的目的。 實際濕度土壤電磁閥/噴頭噴灌控制器土壤濕度傳感器類型：有提示！2010年3月高考題25、如圖所示為高層樓房自動穩壓供水控制系統原理圖，其工作原理是：當用戶用水量變化時，管道中的水壓發生變化，檢測裝置把檢測到的水壓信號反饋給控制器，與設定水壓進行比較，控制器根據偏差值控制電機及水泵的轉速，調節供水量，保持管道中的水壓穩定。實際水壓給定水壓管道電機及水泵檢測裝置類型：無提示！2009年9月高考題25、如圖所示為磁懸浮地球儀及控制系統原理圖，控制器發出的交流電信號，通過電感線圈產生交變磁場，使地球儀產生感生電流，由于線圈產生的磁場和地球感生電流的磁場是相斥的，從而產生電磁懸浮力，將地球儀懸浮起來。位置傳感器檢測地球儀位置，并將檢測到的信號發送給控制器與設定信號進行比較，控制器根據比較偏差值調整交流電信號。實際位置給定位置地球儀電磁閥線圈位置傳感器類型：無提示！2009年3月高考題25、如圖所示為經過簡化的動車牽引傳動控制系統示意圖。駕駛員向自動駕駛裝置發出駕駛指令（設定速度），自動駕駛裝置發出信號控制牽引傳動裝置運轉，牽引傳動裝置驅動車輪轉動，從而使動車運行，速度傳感器檢測動車的實際運行速度，并將測得的速度信號發送給自動駕駛裝置與設定的速度進行比較，根據比較偏差值調整動車運行速度。 速度實際速度給定速度動車速度傳感器自動駕駛裝置
