課件54張PPT。海南風光第12-13講第11章
繼電器與接觸器
控制第11章 繼電器與接觸器控制§11.1 低壓電器簡介
§11.2 基本控制環節
§11.3 電動機的保護

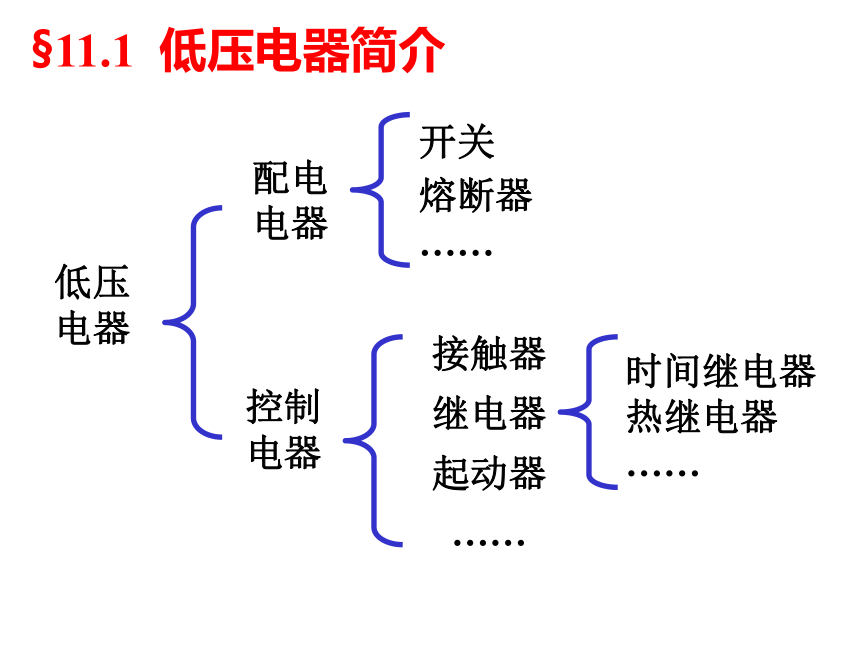

§11.4 控制電路綜合舉例低壓
電器配電
電器控制
電器開關
熔斷器
……接觸器
繼電器
起動器
……時間繼電器
熱繼電器

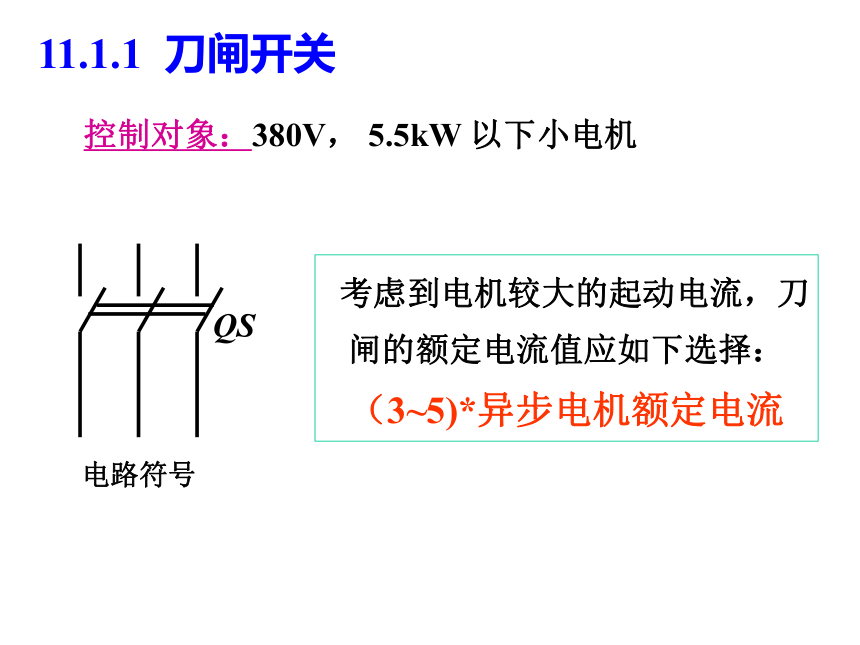

……§11.1 低壓電器簡介11.1.1 刀閘開關控制對象：380V， 5.5kW 以下小電機 考慮到電機較大的起動電流，刀
閘的額定電流值應如下選擇：

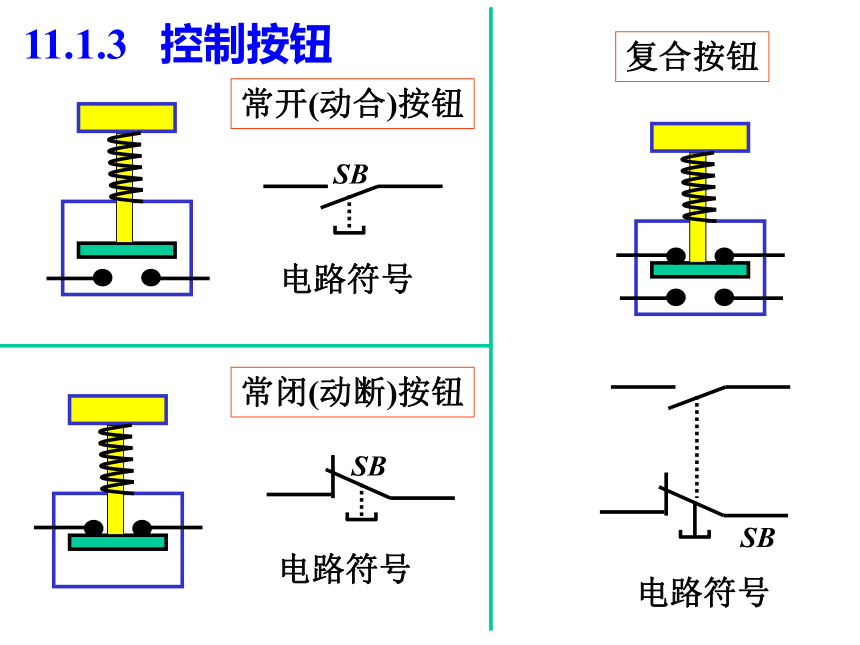

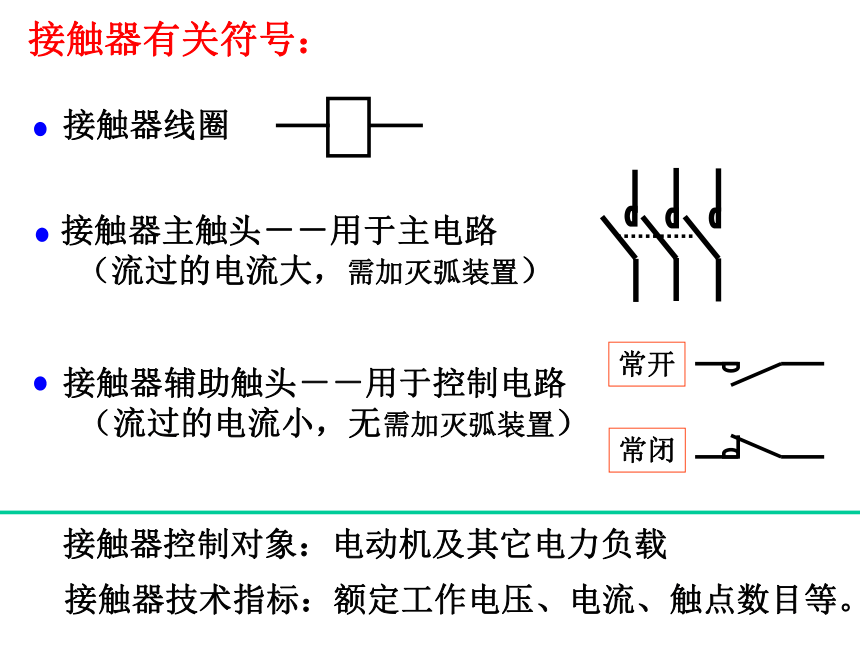

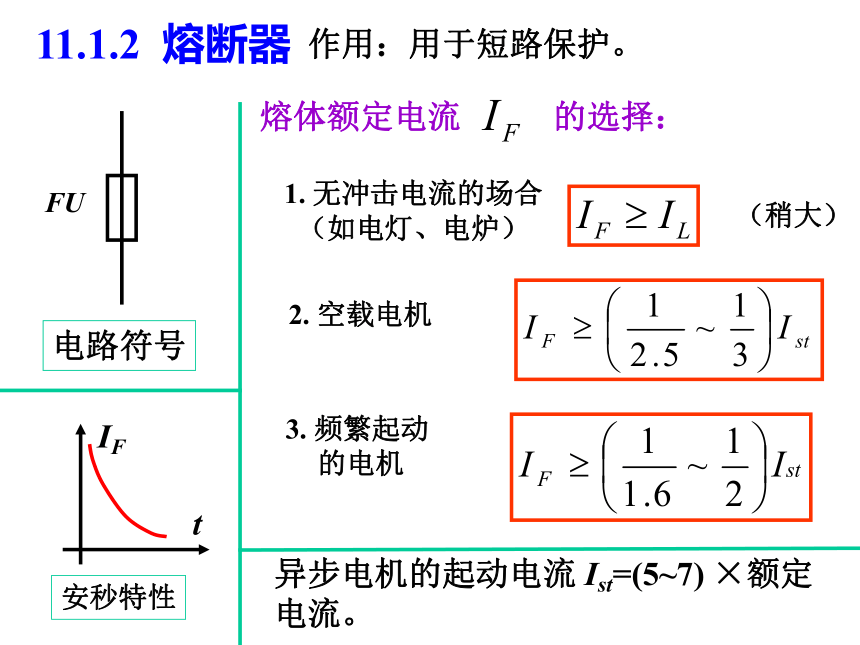

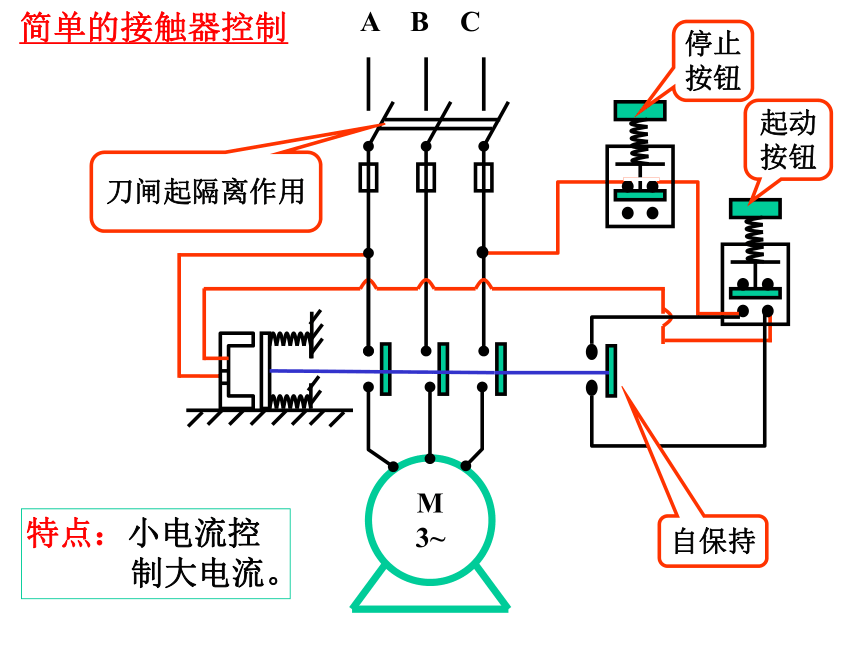

（3~5)*異步電機額定電流電路符號QS11.1.2 熔斷器作用：用于短路保護。熔體額定電流 的選擇：異步電機的起動電流 Ist=(5~7) ×額定電流。2. 空載電機11.1.3 控制按鈕常開(動合)按鈕常閉(動斷)按鈕復合按鈕11.1.4 行程開關用作電路的限位保護、行程控制、自動切換等。結構與按鈕類似，但其動作要由機械撞擊。11.1.5 接觸器 接觸器 ~ 220接觸器有關符號：簡單的接觸器控制ABCM
3~刀閘起隔離作用自保持停止
按鈕起動
按鈕特點：小電流控

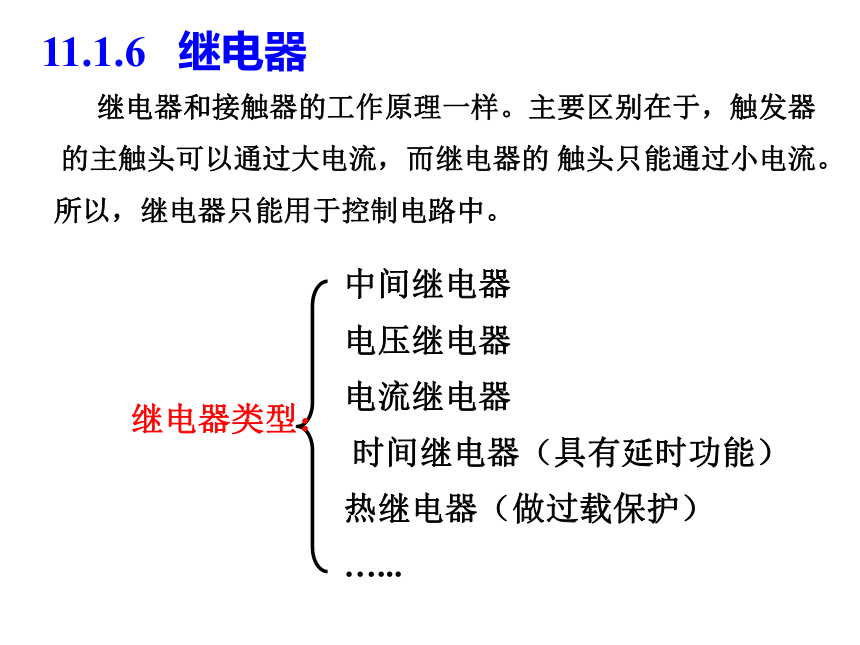

制大電流。11.1.6 繼電器 繼電器和接觸器的工作原理一樣。主要區別在于，觸發器
的主觸頭可以通過大電流，而繼電器的 觸頭只能通過小電流。
所以，繼電器只能用于控制電路中。發熱元件功能：過載保護熱繼電器結構：I常閉觸頭熱繼電器的符號發熱元件串聯在主電路中串聯在控制電路中? 電機起動、停車（點動、連續運行、多地點
控制、順序控制等）
? 電機正反轉控制
? 行程控制
? 時間控制
? 速度控制
……§11.2 基本控制環節11.2.1 異步機的直接起動ABCKMFUQSB'C'KMSB一、點動控制動作過程控制電路主電路二、電動機連續運行注意：接觸器線圈電壓380V時，采用此種接線方式。KMSB1KMSB2FRABCKMFUQSFR電流成回路，
只要接兩相就可以了。三、異步機的直接起動 + 過載保護例如：甲、乙兩地同時控制一臺電機。方法：兩起動按鈕并聯；兩停車按鈕串聯。四、多地點控制QSFR方法一：用復合按鈕。五、點動+連續運行主電路控制電路SBKASB1KASB2FRKMKA方法二：加中間繼電器（KA）。FR 以下控制電路能否實現即能點動、
又能連續運行?思考不能點動！11.2.2 電機的正反轉控制正轉電機的正反轉控制— 加互鎖互鎖作用：正轉時，SBR不起作用；反轉
時，SBF不起作用。從而避免兩觸發器
同時工作造成主回路短路。KMFSB1KMFSBFFRKMRKMRM
3~ABCKMFFUQ SFRKMFSB1KMFSBFFRKMRKMRKMRKMF電機的正反轉控制—雙重互鎖KMRM
3~ABCKMFFUQSFR11.2.3 行程控制正程逆程BA行程控制電路（1）正程限位開關STASTB逆程（反向運行同樣分析）行程控制(2) --自動往復運動正程逆程電 機工作要求：1. 能正向運行也能反向運行
2. 到位后能自動返回自動往復運動控制電路時間繼電器
定時類型：鐘表式空氣式電子式阻容式
數字式11.2.4 定時控制。。。。。。。。空氣式時間繼電器的工作原理時間繼電器觸頭類型通 電 式瞬
時
動
作延
時
動
作常閉觸點常開觸點常開
通電后
延時閉合常閉
通電后
延時斷開KMFUQSFRA'xB'yC'z主電路定時控制例一：
電機的Y－?起動控制要求：
1. M1 起動后，M2才能起動
2. M2 可單獨停定時控制例二：順序控制順序控制電路（1）：兩電機只保證起動的先后順序，
沒有延時要求。 控制電路順序控制電路(2)：M1起動后，M2延時起動。 實現M1起動后M2延時起動的順序控制，用以下電路可不可以？ 不可以！
繼電器、
接觸器的線
圈有各自的
額定值，
線圈不能串
聯。§11.3 電動機的保護 電動機保護
的類型：失壓保護：采用繼電器、接觸器控制短路保護：加熔斷器過載保護：加熱繼電器ABCKMFUQS主
電
路11.3.1 失壓保護方法：采用繼電器、接觸器控制。A'C'11.3.2 短路保護頻繁起動
的電機： 異步電動機的起動電流 （ Is t）約為額定電流（IN）的 (5~7）倍。選擇熔體額定電流 （ ）時，必須
躲開起動電流，但對短路電流仍能起保護作用。通常用以下關系： 一般電機：方法：加熔斷器。11.3.3 過載保護作用：可實現短路、過載、失壓保護。自動空氣斷路器（自動開關）工作原理：過流時，過流脫扣器將脫鉤頂開，斷開電
源；欠壓時，欠壓脫扣器將脫鉤頂開，斷開電源。例一：運料小車的控制設計一個運料小車控制電路，同時滿足以下要求：
1. 小車啟動后，前進到A地。然后做以下往復運動：
到A地后停2分鐘等待裝料，然后自動走向B。
到B地后停2分鐘等待卸料，然后自動走向A。
2. 有過載和短路保護。
3. 小車可停在任意位置。 §11.4 控制電路綜合舉例運料小車控制電路STa 、STb 為A、B 兩端的限位開關 KTa 、KTb 為 兩個時間繼電器 該電路的問題：小車在兩極端位置時，不
能停車。動作過程SBF??KMF??
小車正向運行?
至A端?撞STa ?
KTa? ?延時2分鐘
?KMR ? ?小車
反向運行?至B端
?撞STb? KTb?
?延時2分鐘?
KMF ? ?小車正
向運行……如此往
反運行。例二：工作臺位置控制起動后工作臺控制要求：工作臺位置控制電路A正轉1?2B反轉3?4A反轉2?1B正轉4?3工作臺位置控制電路 該電路有何
問題？電路的改進方法同前：加中間繼電器（KA） 繼電器、接觸器控制電路讀圖和設計中應注意的問題：小 結1、首先了解工藝過程及控制要求；
2、搞清控制系統中各電機、電器的作用以及它們的
控制關系；
3、主電路、控制電路分開閱讀或設計；
4、控制電路中，根據控制要求按自上而下、自左而
右的順序進行讀圖或設計；
5、同一個電器的所有線圈、觸頭不論在什么位置都
叫相同的名字；
6、原理圖上所有電器，必須按國家統一符號標注，
且均按未通電狀態表示；
7、繼電器、接觸器的線圈只能并聯，不能串聯；
8、控制順序只能由控制電路實現，不能由主電路實現。電器符號標注刀閘
熔斷器
按鈕
接觸器
熱繼電器
行程開關
時間繼電器
中間繼電器QS
FU
SB
KM
FR
ST
KT
KA
