課題五 三相異步電動機的降壓啟動
控制線路知識回顧
1、什么是降壓啟動，常用降壓啟動方法有哪些？
定義：降壓啟動是指利用起動設備將電壓適當降低后，加到電
動機的定子繞組上進行啟動，待電動機啟動運轉后再使
其恢復到額定電壓正常運轉。
常用方法：定子繞組串接電阻降壓啟動、 Y--△降壓啟動、
自耦變壓器降壓器降壓啟動、延邊三角形降壓啟動等。
2、異步電動機直接啟動時，啟動電流是額定電流的多 少倍？
三相異步電動機直接啟動時，啟動電流一般為額定電流的4-7倍。 知識2 Y-△降壓啟動控制線路

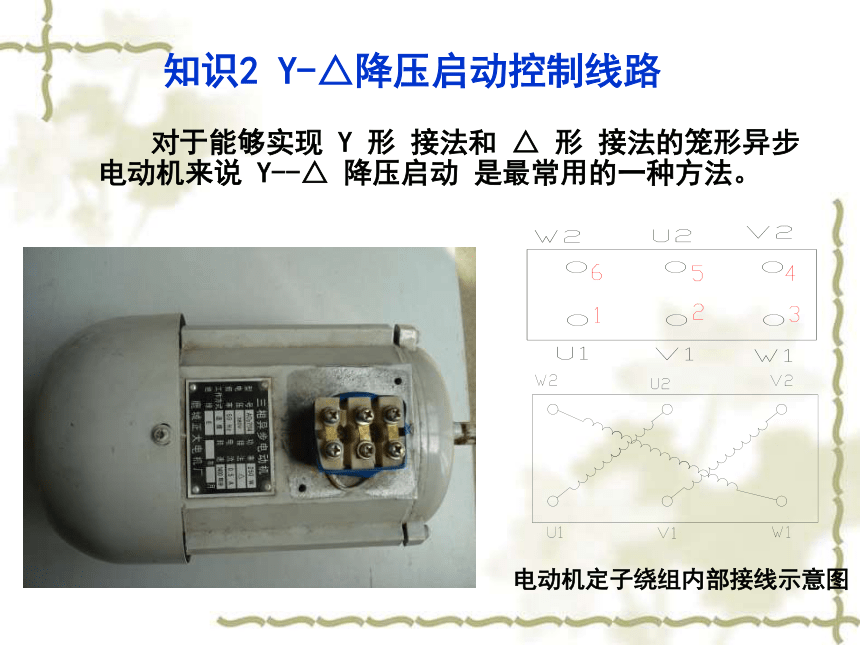

對于能夠實現 Y 形 接法和 △ 形 接法的籠形異步電動機來說 Y--△ 降壓啟動 是最常用的一種方法。

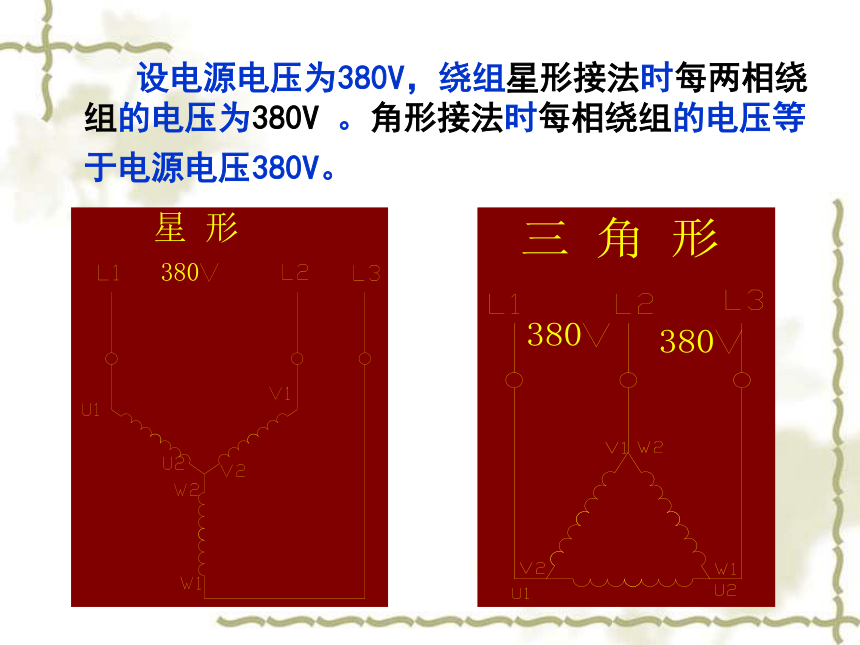

電動機定子繞組內部接線示意圖 設電源電壓為380V，繞組星形接法時每兩相繞組的電壓為380V 。角形接法時每相繞組的電壓等于電源電壓380V。

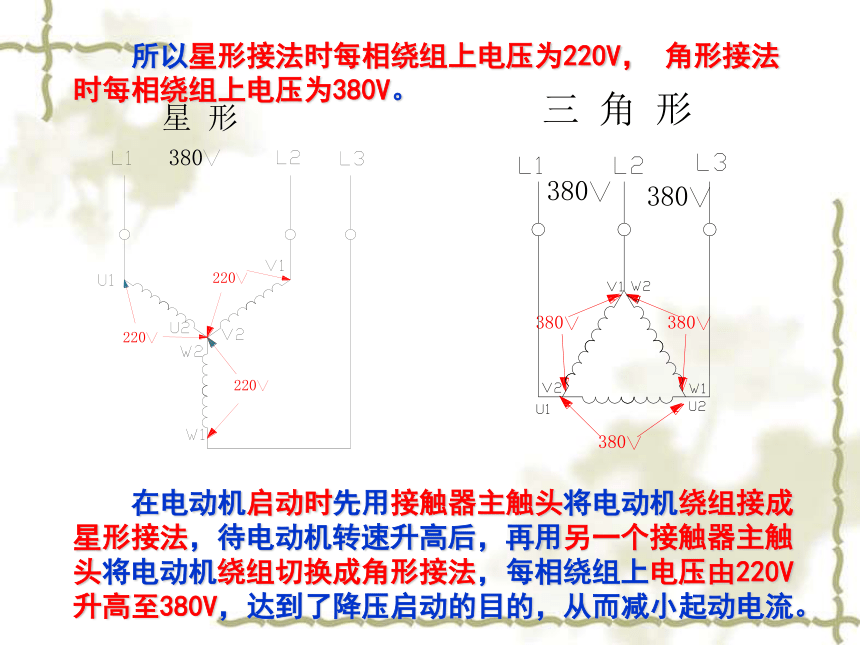

所以星形接法時每相繞組上電壓為220V， 角形接法時每相繞組上電壓為380V。

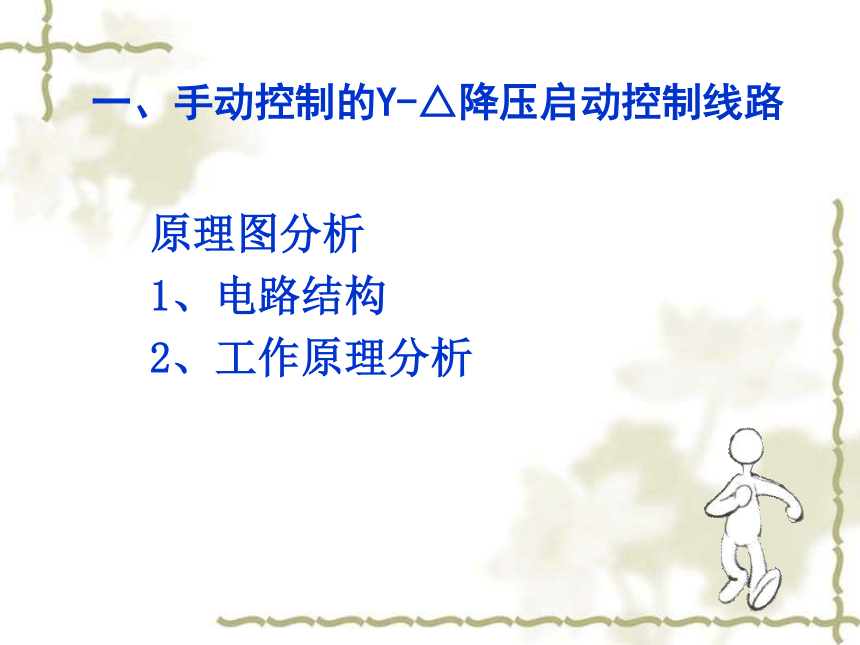

在電動機啟動時先用接觸器主觸頭將電動機繞組接成星形接法，待電動機轉速升高后，再用另一個接觸器主觸頭將電動機繞組切換成角形接法，每相繞組上電壓由220V升高至380V，達到了降壓啟動的目的，從而減小起動電流。 一、手動控制的Y-△降壓啟動控制線路 原理圖分析
1、電路結構
2、工作原理分析

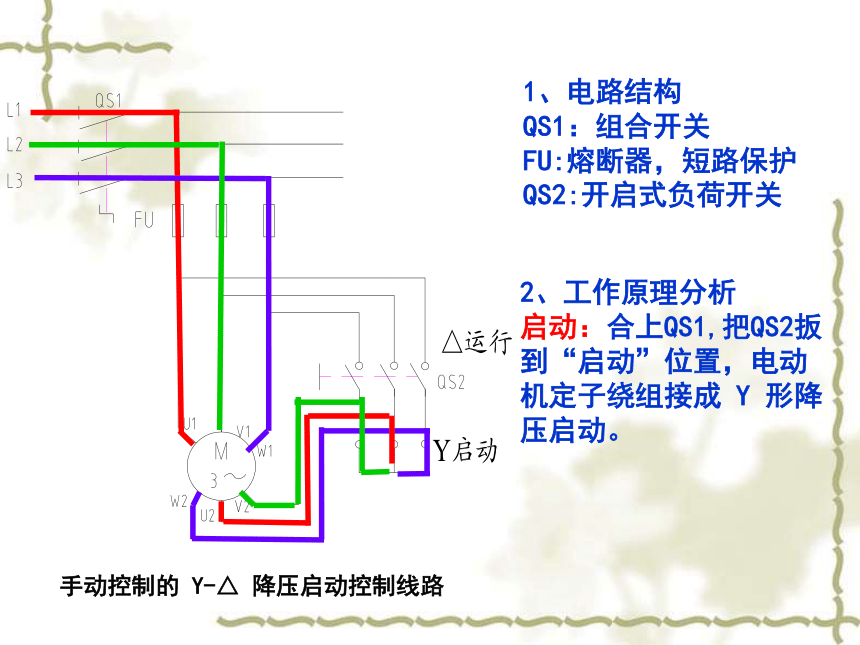

手動控制的 Y-△ 降壓啟動控制線路1、電路結構
QS1：組合開關
FU:熔斷器，短路保護
QS2:開啟式負荷開關
2、工作原理分析
啟動：合上QS1,把QS2扳
到“啟動”位置，電動機定子繞組接成 Y 形降壓啟動。
運行：當電動機轉速上升并接近額定轉速時，
再將QS2扳到運行位置，電動機定子繞組改接成△形全壓運行
二、時間繼電器自動控制的
Y-△降壓啟動控制線路原理圖分析
1、電路結構
2、工作原理分析
時間繼電器自動控制的Y-△降壓啟動線路原理圖 主電路由3個接觸器KM、KM△、KMY 和熱繼電器FR 組成，當接觸器KM、KMY主觸頭閉合時，電動機M的定子繞組3個末端U2、V2、W2接在一起，即是星形啟動，以降低啟動電壓限制啟動電流。
電動機啟動后，當轉速上升到接近額定轉速值時，
接觸器KMY主觸頭斷開，KM△主觸頭閉合，此時U1與W2相連，V1與 U2相連，W1與V2相連，即把定子繞組改接為三角形，電動機在全壓下運行。熱繼電器FR對電動機實現過載保護。（1）主電路1、電路結構（2）控制電路
熔斷器FU2：控制電路
的短路保護
啟動按鈕SB1：控制電
動機的啟動運行。
停止按鈕SB2：控制電
動機的停止運行。
通電延時型時間繼電器KT：Y形降壓啟動時
間和完成Y—Δ
自動切換
（1）Y形降壓啟動2、工作原理分析延時聯鎖（2）△形全壓運行
2、工作原理分析延時聯鎖復位1、 啟動電壓： UY= U△
啟動轉矩： MY= M△
啟動電流： IY= I△
故這種降壓啟動方法只適用于負載為輕載或空載情況下的啟動
2、線路中的保護功能
短路保護：熔斷器
過載保護：熱繼電器
聯鎖保護：在Y-△降壓啟動控制線路中，交流接觸器KMY和
KM△通過其常閉輔助觸頭實現聯鎖防止兩個接觸
器同時得電造成主電源短路
失壓保護：接觸器自鎖觸頭
欠壓保護：接觸器線圈
小結：星--三角降壓啟動控制電路的特點返回3、 Y-△降壓啟動的優缺點：
優點：這種降壓啟動方法簡單，經濟。
缺點：由于啟動電壓較低，所以只適用于輕載或空載啟
動，同時也只適用于銘牌上標角形接法的電動機。
4、時間繼電器的時間設定原則
當Y形降壓啟動時，轉速在不斷上升，啟動電流在逐步下降，當處于相對穩定時，此時切換到△形運行較為合適。
思考：
若交流接觸器KM△在運行過程中發生故障，主觸頭熔焊短接，會造成什么故障現象？如何改進？
