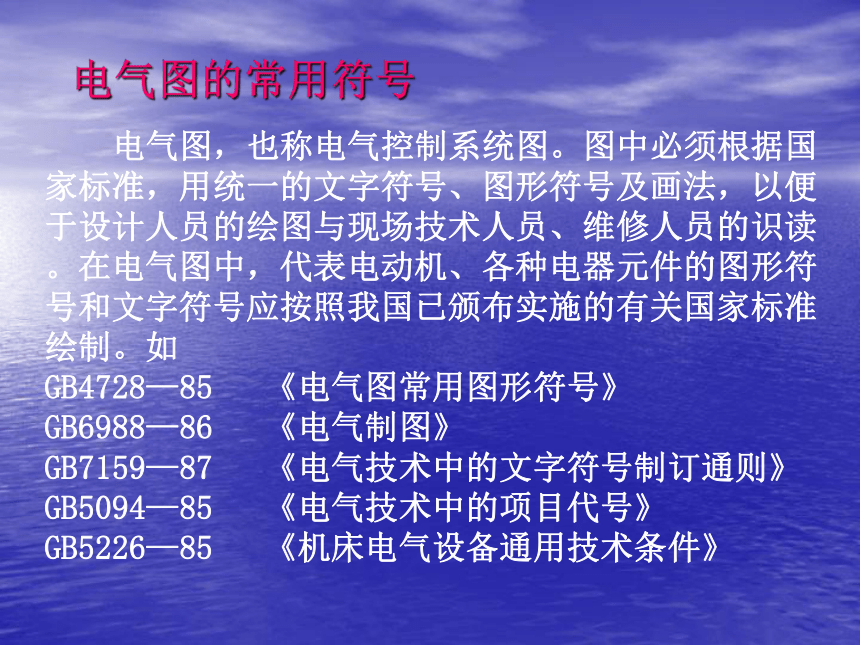

課件41張PPT。 電氣圖的常用符號 電氣圖，也稱電氣控制系統圖。圖中必須根據國家標準，用統一的文字符號、圖形符號及畫法，以便于設計人員的繪圖與現場技術人員、維修人員的識讀。在電氣圖中，代表電動機、各種電器元件的圖形符號和文字符號應按照我國已頒布實施的有關國家標準繪制。如
GB4728—85 《電氣圖常用圖形符號》
GB6988—86 《電氣制圖》
GB7159—87 《電氣技術中的文字符號制訂通則》
GB5094—85 《電氣技術中的項目代號》

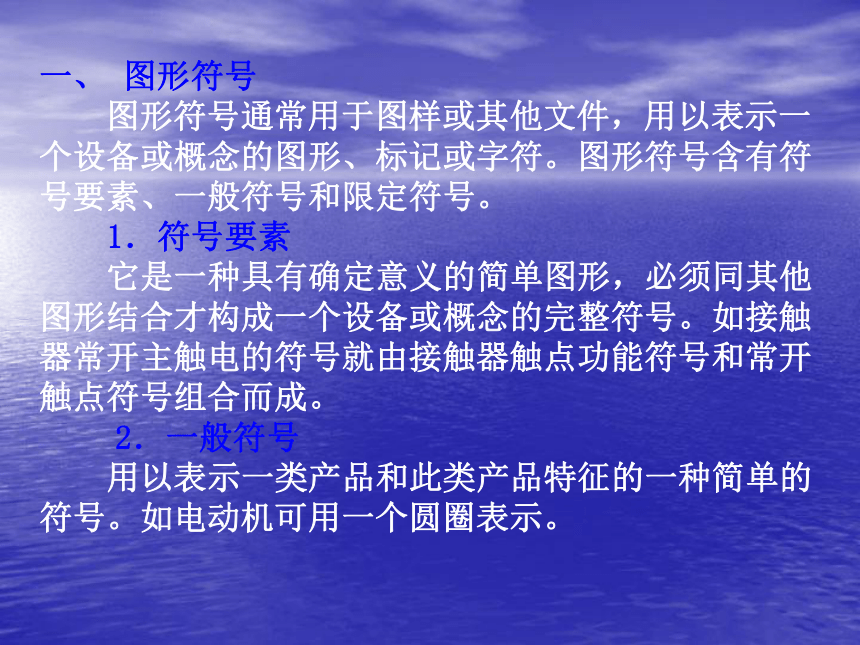

GB5226—85 《機床電氣設備通用技術條件》一、 圖形符號

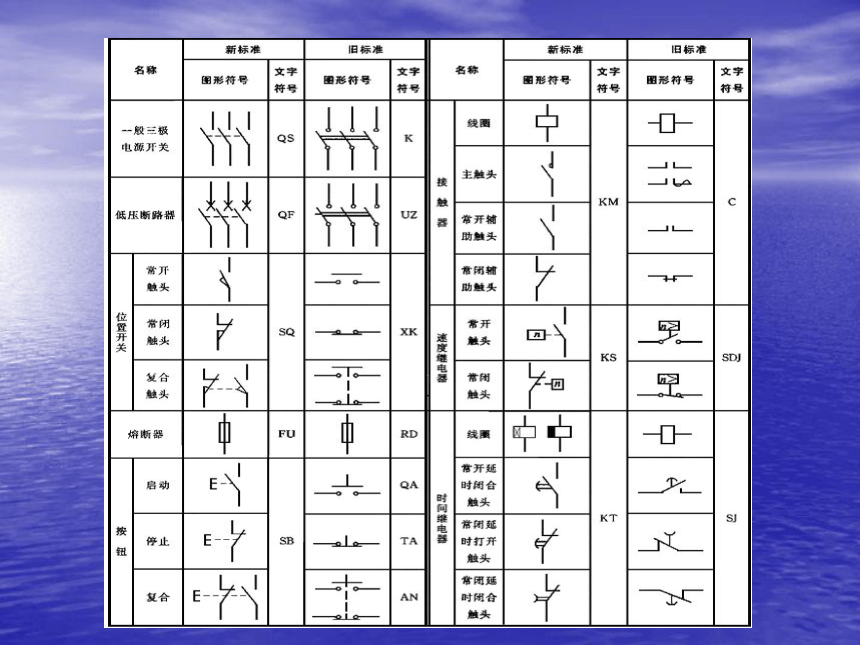

圖形符號通常用于圖樣或其他文件，用以表示一個設備或概念的圖形、標記或字符。圖形符號含有符號要素、一般符號和限定符號。
1．符號要素
它是一種具有確定意義的簡單圖形，必須同其他圖形結合才構成一個設備或概念的完整符號。如接觸器常開主觸電的符號就由接觸器觸點功能符號和常開觸點符號組合而成。
2．一般符號
用以表示一類產品和此類產品特征的一種簡單的符號。如電動機可用一個圓圈表示。 3．限定符號
是一種加在其他符號上提供附加信息的符號。
運用圖形符號繪制電氣圖時應注意：
① 符號尺寸大小、線條粗細依國家標準可放大與縮小，但在同一張圖樣中，統一符號的尺寸應保持一致，各符號之間及符號本身比例應保持不變。
② 標準中示出的符號方位，在不改變符號含義的前提下，可根據圖面布置的需要旋轉，或成鏡像位置，但是文字和指示方向不得倒置。
③ 對標準中沒有規定的符號，可選取GB4728《電氣圖常用圖形符號》中給定的符號要素、一般符號和限定符號，按其中規定的原則進行組合。 二、 文字符號
文字符號用于電氣技術領域中技術文件的編制，也可以標注在電氣設備、裝置和元器件上或近旁，以表示電氣設備、裝置和元器件的名稱、功能、狀態和特性。
文字符號分為基本文字符號和輔助文字符號
1．基本文字符號
基本文字符號有單字母符號與雙字母符號兩種。
單字母符號按拉丁字母順序將各種電氣設備、裝置和元器件劃分為23大類，每一類用一個專用單字母符號表示
如“C”表示電容器類，“R”表示電阻器類等。
雙字母符號由一個表示種類的單字母符號與另一個字母組成，且以單字母符號在前，另一個字母在后的次序排列

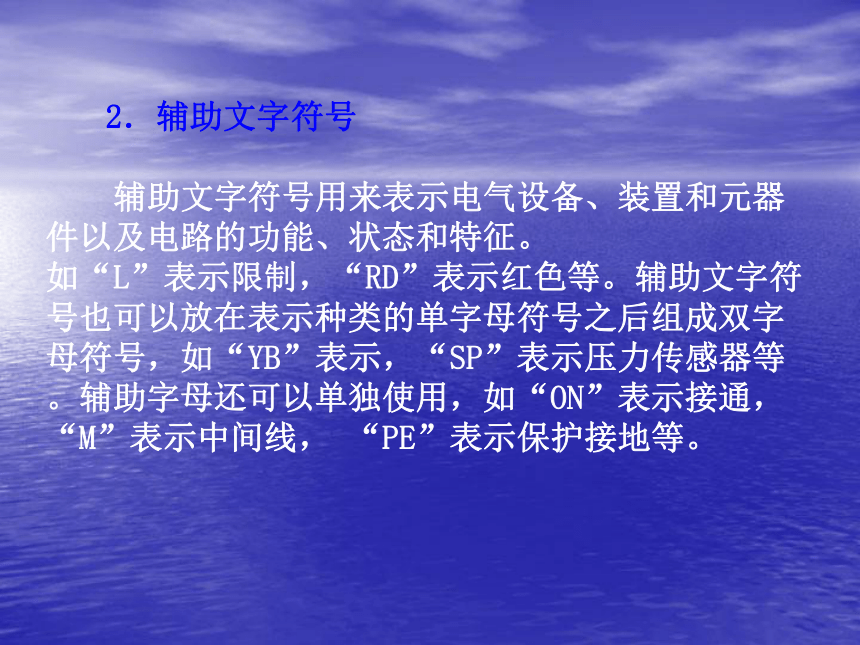

如“F”表示保護器件類，則“FU”表示為熔斷器，“FR”表示為熱繼電器。 2．輔助文字符號
輔助文字符號用來表示電氣設備、裝置和元器件以及電路的功能、狀態和特征。

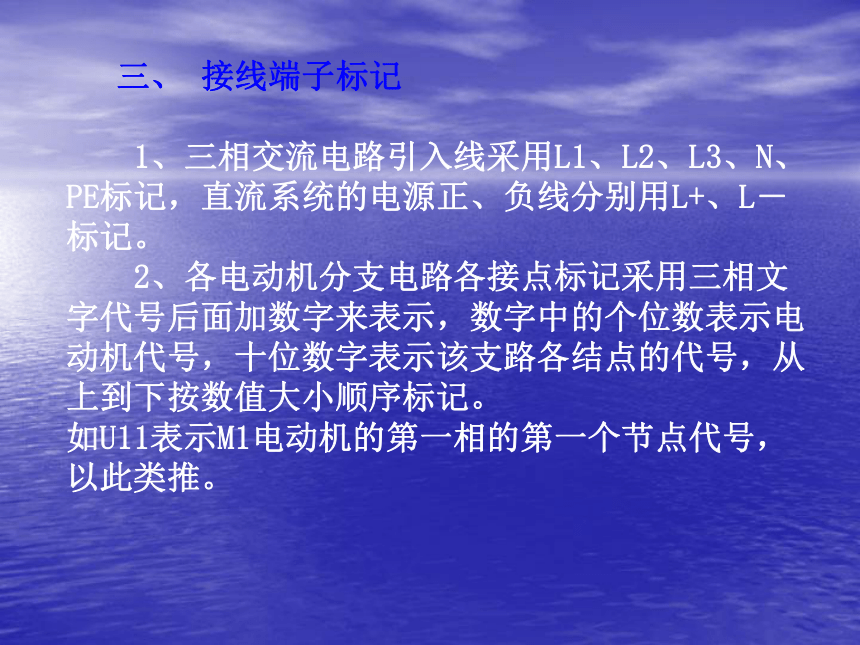

如“L”表示限制，“RD”表示紅色等。輔助文字符號也可以放在表示種類的單字母符號之后組成雙字母符號，如“YB”表示，“SP”表示壓力傳感器等。輔助字母還可以單獨使用，如“ON”表示接通，“M”表示中間線， “PE”表示保護接地等。 三、 接線端子標記
1、三相交流電路引入線采用L1、L2、L3、N、PE標記，直流系統的電源正、負線分別用L+、L―標記。
2、各電動機分支電路各接點標記采用三相文字代號后面加數字來表示，數字中的個位數表示電動機代號，十位數字表示該支路各結點的代號，從上到下按數值大小順序標記。

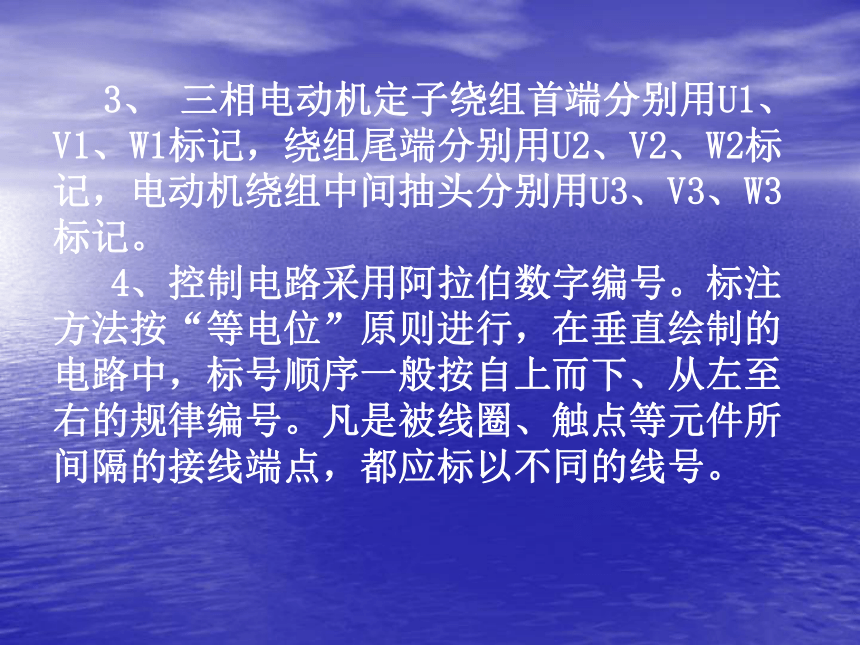

如U11表示M1電動機的第一相的第一個節點代號，以此類推。 3、 三相電動機定子繞組首端分別用U1、V1、W1標記，繞組尾端分別用U2、V2、W2標記，電動機繞組中間抽頭分別用U3、V3、W3標記。

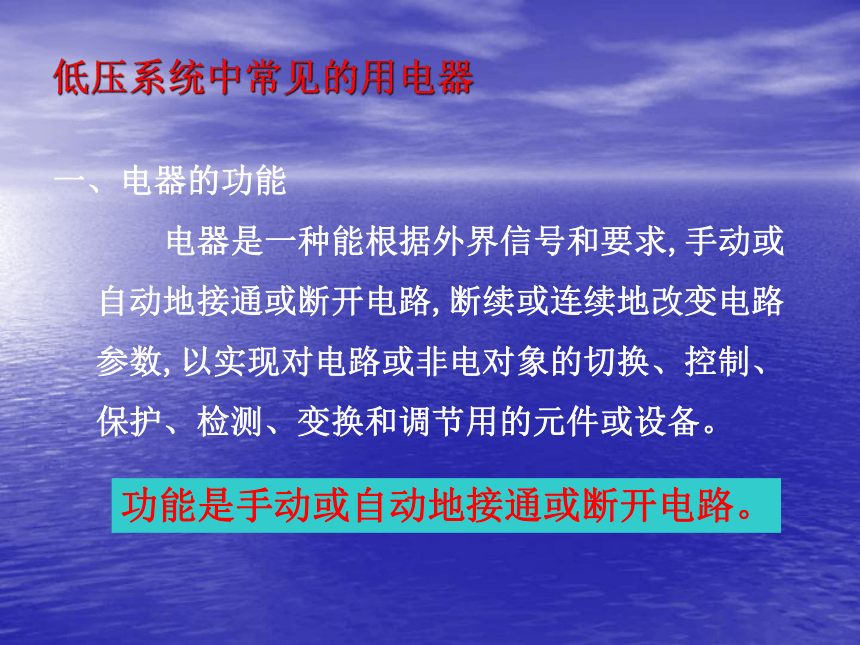

4、控制電路采用阿拉伯數字編號。標注方法按“等電位”原則進行，在垂直繪制的電路中，標號順序一般按自上而下、從左至右的規律編號。凡是被線圈、觸點等元件所間隔的接線端點，都應標以不同的線號。 低壓系統中常見的用電器一、電器的功能

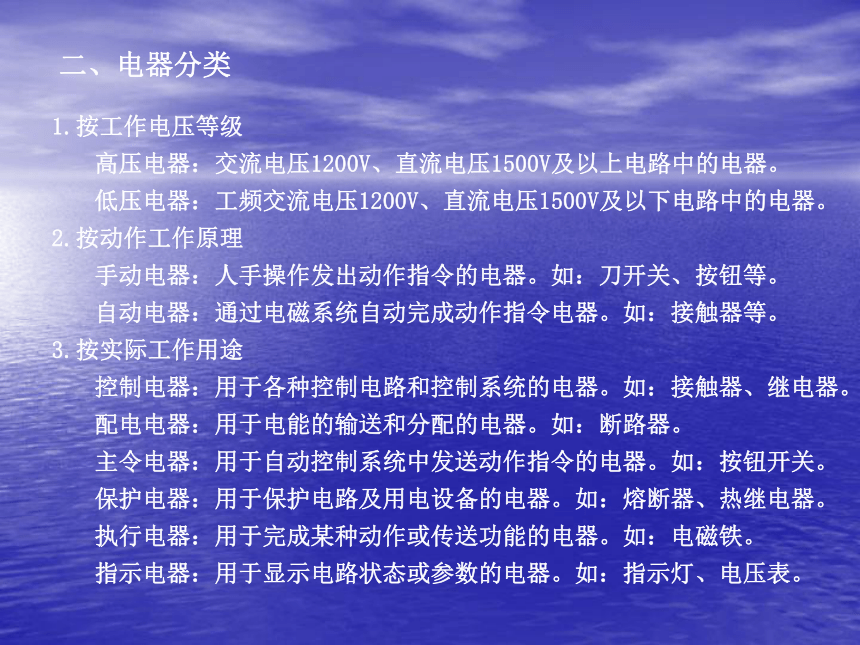

電器是一種能根據外界信號和要求,手動或自動地接通或斷開電路,斷續或連續地改變電路參數,以實現對電路或非電對象的切換、控制、保護、檢測、變換和調節用的元件或設備。功能是手動或自動地接通或斷開電路。1.按工作電壓等級
高壓電器：交流電壓1200V、直流電壓1500V及以上電路中的電器。
低壓電器：工頻交流電壓1200V、直流電壓1500V及以下電路中的電器。
2.按動作工作原理
手動電器：人手操作發出動作指令的電器。如：刀開關、按鈕等。
自動電器：通過電磁系統自動完成動作指令電器。如：接觸器等。
3.按實際工作用途
控制電器：用于各種控制電路和控制系統的電器。如：接觸器、繼電器。
配電電器：用于電能的輸送和分配的電器。如：斷路器。
主令電器：用于自動控制系統中發送動作指令的電器。如：按鈕開關。
保護電器：用于保護電路及用電設備的電器。如：熔斷器、熱繼電器。
執行電器：用于完成某種動作或傳送功能的電器。如：電磁鐵。

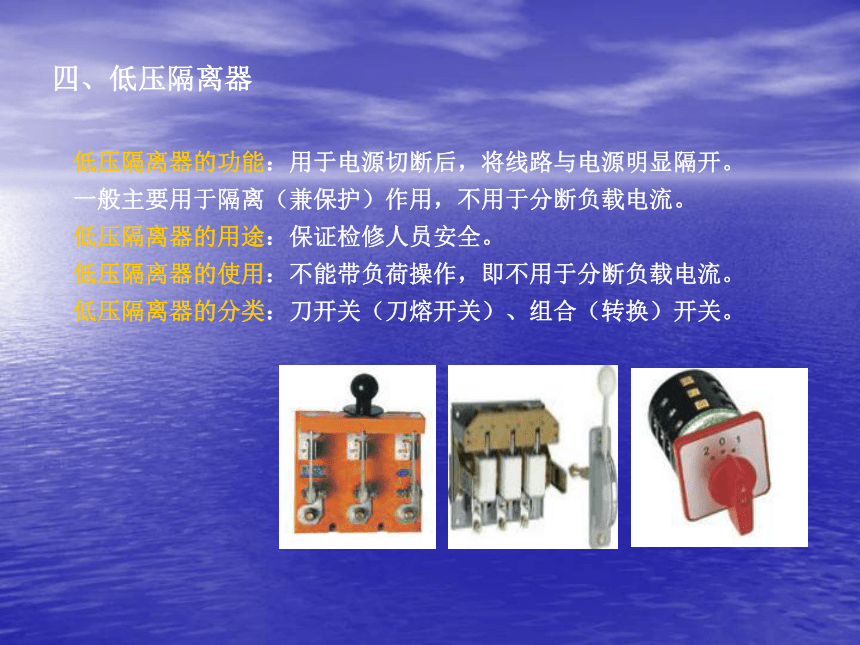

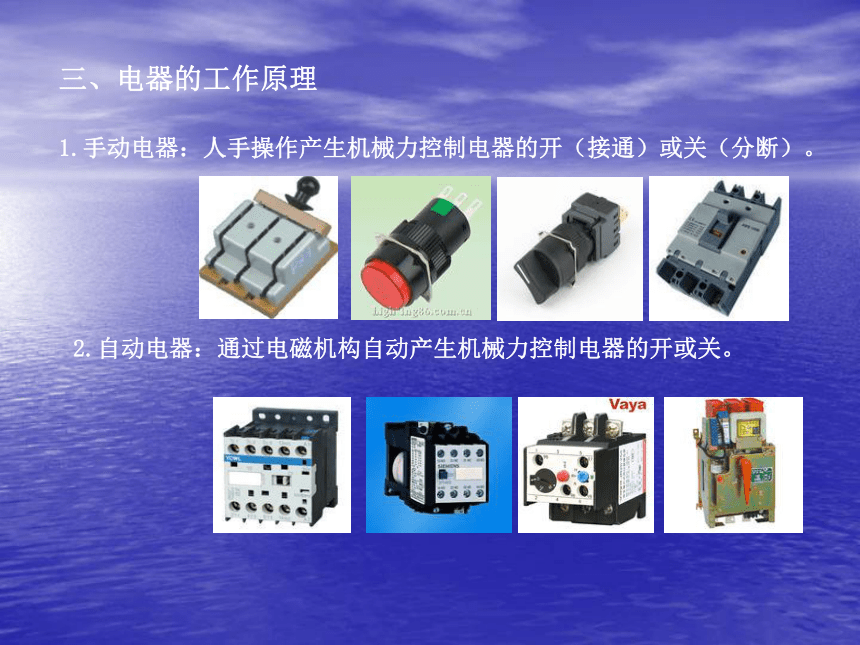

指示電器：用于顯示電路狀態或參數的電器。如：指示燈、電壓表。二、電器分類三、電器的工作原理1.手動電器：人手操作產生機械力控制電器的開（接通）或關（分斷）。2.自動電器：通過電磁機構自動產生機械力控制電器的開或關。四、低壓隔離器低壓隔離器的功能：用于電源切斷后，將線路與電源明顯隔開。
一般主要用于隔離（兼保護）作用，不用于分斷負載電流。
低壓隔離器的用途：保證檢修人員安全。
低壓隔離器的使用：不能帶負荷操作，即不用于分斷負載電流。
低壓隔離器的分類：刀開關（刀熔開關）、組合（轉換）開關。1、刀開關2、熔斷器整體組成：熔體和支架（底座）。
熔體材料：采用低熔點的鉛錫合金、鋅、銅、銀的絲狀或片狀材料。
保護原理：利用熔體的熔化作用分斷電路。
主要用途：線路過流（過載）和保護。
主要種類：插入式、螺旋式RL、有填料式RT、有填料式RM、封閉快速式RS。熔斷器的選擇1.熔斷器類型、熔體額定電壓和額定電流等。
2.熔體電流計算：
照明線路或電阻性負載 IfN ≥I
保護一臺異步電動機 IfN ≥（1.5～2.5）IN
保護多臺異步電動機 IfN ≥（1.5 ～ 2.5）IN+∑IN
為防止發生越級熔斷，上、下級熔斷器應良好協調配合，使上一級熔斷器的熔體額定電流比下一級大1 ～ 2個級差。RL6系列螺旋式熔斷器RT18系列熔斷器熔斷體3、主令電器概念：用于自動控制系統中發送動作指令的電器，它也屬于手動電器類。
作用：可直接或間接作用于電路從而改變電路的工作狀態。
類型：按鈕、行程開關、萬能轉換開關、主令控制器和腳踏開關等。1）、按鈕 分類:
啟動按鈕：具有常開觸頭，按鈕帽采用綠色；
停止按鈕：具有常閉觸頭，按鈕帽采用紅色；
復位按鈕：帶有常開和常閉觸頭。
急停按鈕: 帶有自鎖的常開和常閉觸頭。

實物觀摩：LAY38-11 LA4-3H LAY25-11J LAY38-22Y2）、行程開關
用途：
用于檢測工作機械的位置，發出命令以控制其運動方向或行程長度。圖形文字符號：SQ常開觸頭常閉觸點實物觀摩：LAY3-11 LAY25-11實物觀摩（DW系列萬能式空氣斷路器）
DW系列萬能斷路器適用于交流50Hz，電壓至380V、直流電壓至440V額定電流至4000A的電氣線路中，作過載、短路、欠壓保護以及在正常條件下的不頻繁轉換之用六、接觸器接觸器：是一種用于頻繁接通或斷開交直流主電路、大容量控制電路等大電流電路的自動切換電器。
類 型：交流和直流接觸器。
結 構：主要由電磁鐵和觸點兩部分組成。靠電磁鐵吸引動鐵心帶動觸點完成對電路的接通與關斷。
用 途：用于控制電動機、電熱設備、電焊機、電容器組等大電流電路的自動通斷。
符 號：文字和圖形。 KM接觸器的工作原理吸合過程：在線圈上施加額定電壓后，鐵心中產生磁通，該磁通對銜鐵產生克服復位彈簧拉力的電磁吸力，使銜鐵帶動觸頭動作。觸頭動作時，常閉先斷開，常開后閉合。主觸頭和輔助觸頭是同時動作的。
釋放過程：當線圈中的電壓值降到某一數值時，磁通下降使吸力減小到不足以克服復位彈簧的反力時，銜鐵就在復位彈簧的反力作用下復位，使主觸頭和輔助觸頭的常開觸頭斷開，常閉觸頭恢復閉合。
保護功能：失壓保護（接觸器不吸合或釋放） 熱繼電器工作原理：電機正常工作:雙金屬片彎曲程度不足以使熱繼電器動作
電機過載狀態：熱元件的加熱電流加大，由熱時間效應作用，雙金屬片彎曲程度加大，達到動作位置推動導板使熱繼電器觸頭動作；繼而控制切斷電機控制電路，使電動機自動停止。
典型電路圖點動控制電路圖工作原理：
合上QS
啟動：按下SB1 線圈KM得電 KM主觸頭閉合 電動機轉動
停止：松開SB1 線圈KM失電 KM主觸頭恢復斷開 電動機停止轉動
電動機連續控制原理圖工作原理：
合上QS
啟動：按下SB2 線圈KM得電
KM主觸頭閉合 電動機轉動
KM常開觸頭閉合 實現自鎖
停止：按下SB1 線圈KM失電
KM主觸頭恢復斷開 電動機停止轉動
KM常開觸頭恢復斷開 自鎖接觸電動機正反轉控制電路圖工作原理： 合上QS
正轉 啟動： 按下SB1 線圈KM1得電
KM1常閉觸頭斷開 實現互鎖
KM1常開觸頭閉合 實現自鎖
KM1主觸頭閉合 電動機正轉
停止：按下SB3 線圈KM1失電
KM1常閉觸頭恢復閉合 互鎖解除
KM1主觸頭恢復斷開 電動機停止轉動
KM1常開觸頭恢復斷開 自鎖接觸
反轉 啟動： 按下SB2 線圈KM2得電
KM2常閉觸頭斷開 實現互鎖
KM2常開觸頭閉合 實現自鎖
KM2主觸頭閉合 電動機反轉
停止同上 電氣圖的繪制
常用的電氣圖包括：電氣原理圖、電器元件布置圖、電氣安裝接線圖。各種圖紙的圖紙尺寸一般選用297×210、297×420、297×630、297×840mm、四種幅面，特殊需要可按國家標準選用其他尺寸。例如，下圖就是根據上述原則繪制出的某機床電氣原理圖。 在電氣原理圖中，接觸器和繼電器的線圈與觸點的從屬關系，應當用附圖表示。即在原理圖中相應線圈的下方，給出觸點的圖形符號，并在其下面注明相應觸點的索引代號，未使用的觸點用“X”表明。 在接觸器KM觸點的位置索引中，左欄為主觸點所在的圖區號（有兩個主觸點在圖區4，另一個主觸點在圖區5），中欄為輔助常開觸點所在的圖區號（一個觸點在圖區6，另一個沒有使用），右欄為輔助常閉觸點所在的圖區號（兩個觸點都沒有使用）。
在繼電器KA觸點的位置索引中，左欄為常開觸點所在的圖區號（一個觸點在圖區9，另一個觸點在圖區13），右欄為常閉觸點所在的圖區號（四個都沒有使用）。 二、電器元件布置圖
電器元件布置圖主要是表明電氣設備上所有電器元件的的實際位置，為電氣設備的安裝及維修提供必要的資料。電器元件布置圖可根據電氣設備的復雜程度集中繪制或分別繪制。圖中不需標注尺寸，但是各電器代號應與有關圖紙和電器清單上所有的元器件代號相同，在圖中往往留有10%以上的備用面積及導線管（槽）的位置，以供改進設計時用。電器元件布置圖的繪制原則：
（1）繪制電器元件布置圖時，機床的輪廓線用細實線或點劃線表示，電器元件均用粗實線繪制出簡單的外形輪廓。
（2）繪制電器元件布置圖時，電動機要和被拖動的機械裝置畫在一起；行程開關應畫在獲取信息的地方；操作手柄應畫在便于操作的地方。
（3）繪制電器元件布置圖時，各電器元件之間，上、下、左、右應保持一定的間距，并且應考慮器件的發熱和散熱因素，應便于布線、接線和檢修。
圖2.4為某車床電器元件布置圖，圖中FU1~FU4為熔斷器、KM為接觸器、FR為熱繼電器、TC為照明變壓器、XT為接線端子板。 三、 電氣安裝接線圖
電氣安裝接線圖主要用于電氣設備的安裝配線、線路檢查、線路維修和故障處理。在圖中要表示出各電氣設備、電器元件之間的實際接線情況，并標注出外部接線所需的數據。在電氣安裝接線圖中各電器元件的文字符號、元件連接順序、線路號碼編制都必須與電氣原理圖一致。二、讀圖練習
例1： 如圖所示為C620—1型普通車床的電氣原理圖，試分析該線路的組成和各部分的功能。 （1）主電路。
電源由轉換開關SA1引入。
M1為小于10KW的電動機，所以采用直接起動。由于M1的正反轉由摩擦離合器改變傳動鏈來實現，操作人員只需扳動正反轉手柄，即可完成主軸電動機的正反轉，因此，在電路中僅僅是通過接觸器KM的主觸點來實現單方向旋轉的起動、停止控制。
M2冷卻泵電動機只有0.125KW因此可由轉換開關QS2直接操縱，實現單方向旋轉的控制，這樣既經濟，操縱又方便。但是M2的電源由接觸器KM的主觸點控制，所以必須在主軸電動機起動后方可開動，具有順序聯鎖關系。 （2）控制電路。
由起動按鈕SB1、停止按鈕SB2、熱繼電器FR1、FR2的常閉觸點和接觸器KM的吸引線圈組成，完成電動機的單向起停控制。
工作過程如下：閉合電源開關Qs1，按下起動按鈕SB1，接觸器KM的吸引線圈通電，KM主觸點和自鎖觸點閉合，M1主軸電動機起動并運行。
如需車床停止工作，只要按下停止按鈕SB2即可。（3）照明和保護環節
① 照明環節：
由變壓器副繞組供給36V安全電壓經照明開關QS3控制照明燈EL。照明燈的一端接地，以防止變壓器原、副繞組間發生短路時可能造成的觸電事故。
② 保護環節：
過載保護：由熱繼電器FR1、FR2實現M1和M2兩臺電動機的長期過載保護。
短路保護：由FU1、FU2、FU3實現對冷卻泵電動機、控制電路及照明電路的短路保護。由于進入車床電氣控制線路之前，配電開關內已裝有熔斷器做短路保護，所以，主軸電動機未另加熔斷器作短路保護。
欠壓與零壓保護：當外加電源過低或突然失壓，由接觸器KM實現欠壓與零壓保護。
