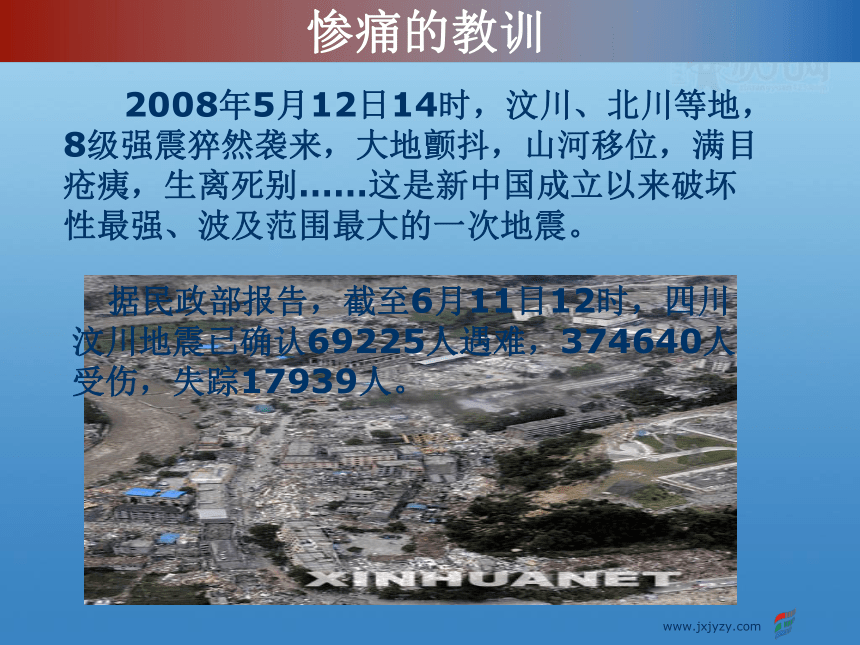

課件22張PPT。第二節 探究結構第一章 結構與設計南昌市第十三中學顧問 沈宇喆www.jxjyzy.com慘痛的教訓 2008年5月12日14時，汶川、北川等地，8級強震猝然襲來，大地顫抖，山河移位，滿目瘡痍，生離死別……這是新中國成立以來破壞性最強、波及范圍最大的一次地震。 據民政部報告，截至6月11日12時，四川汶川地震已確認69225人遇難，374640人受傷，失蹤17939人。

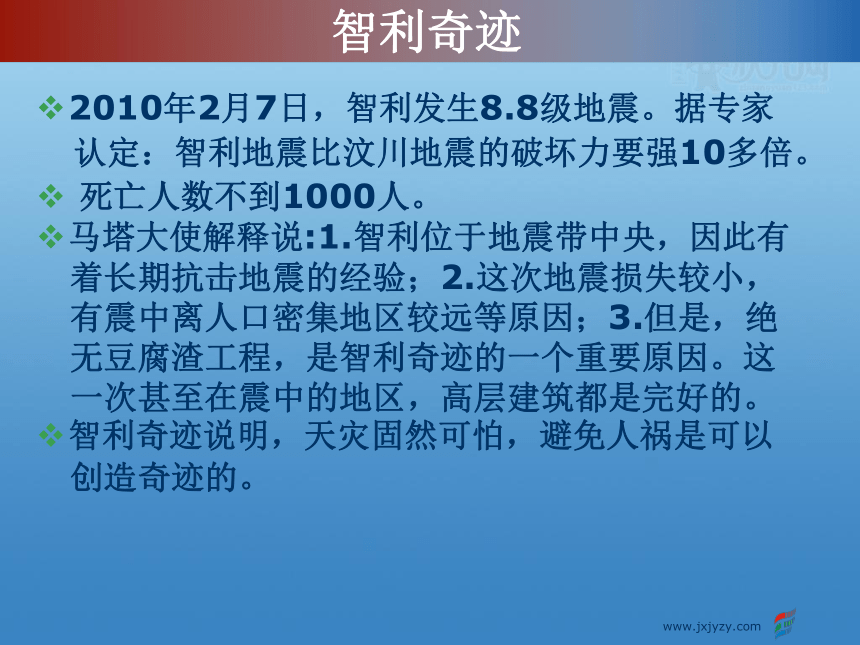

www.jxjyzy.com智利奇跡2010年2月7日，智利發生8.8級地震。據專家
認定：智利地震比汶川地震的破壞力要強10多倍。
死亡人數不到1000人。
馬塔大使解釋說:1.智利位于地震帶中央，因此有
著長期抗擊地震的經驗；2.這次地震損失較小，
有震中離人口密集地區較遠等原因；3.但是，絕
無豆腐渣工程，是智利奇跡的一個重要原因。這
一次甚至在震中的地區，高層建筑都是完好的。
智利奇跡說明，天災固然可怕，避免人禍?zhǔn)强梢?br/> 創造奇跡的。

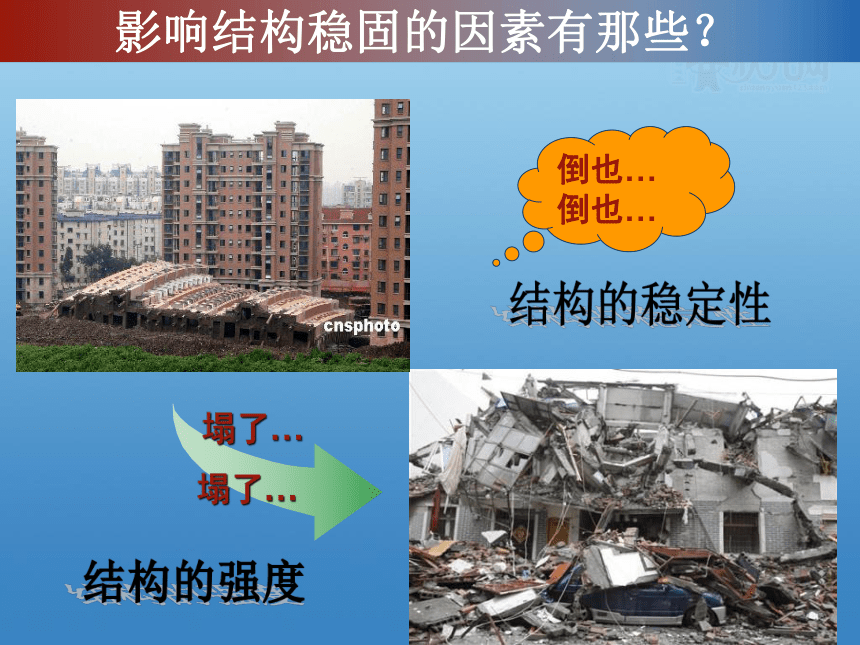

www.jxjyzy.com影響結構穩固的因素有那些？倒也…
倒也… 塌了…

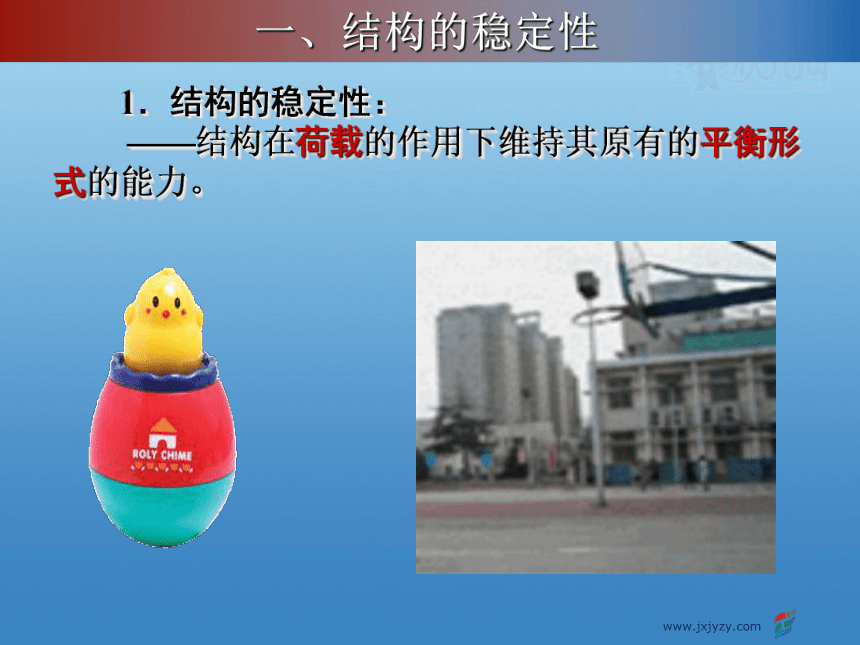

塌了…結構的穩定性結構的強度www.jxjyzy.com一、結構的穩定性 1．結構的穩定性：

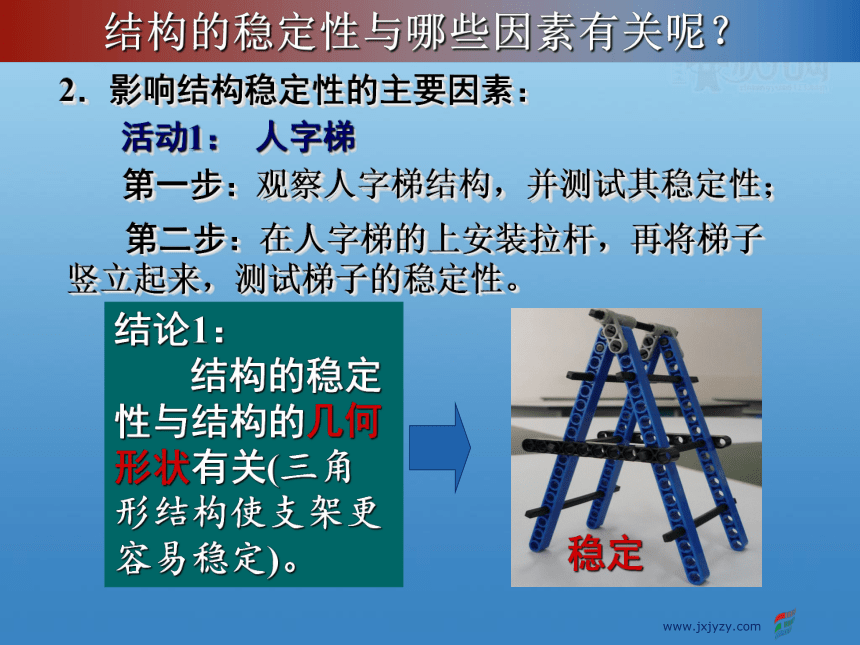

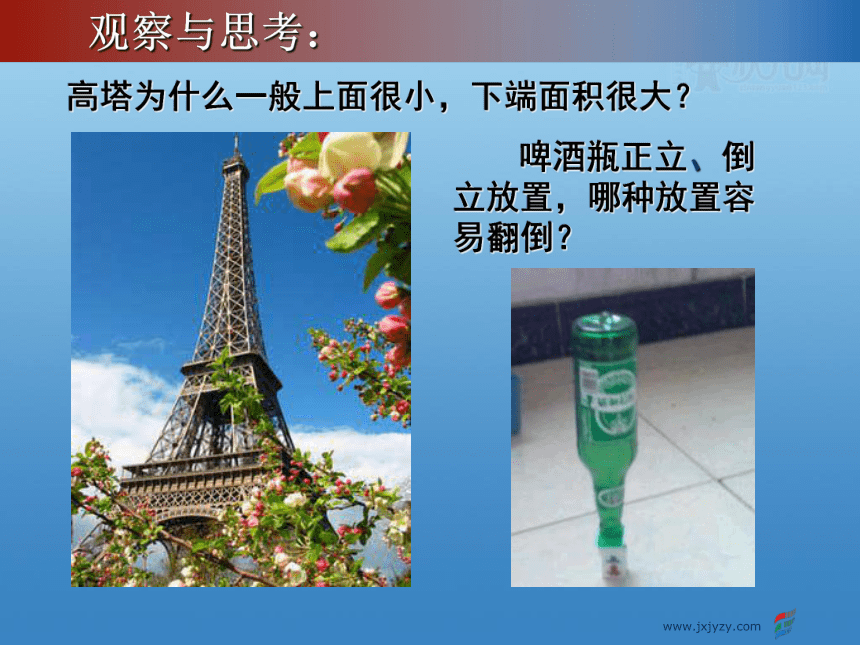

——結構在荷載的作用下維持其原有的平衡形式的能力。www.jxjyzy.com高塔為什么一般上面很小，下端面積很大？ 啤酒瓶正立、倒立放置，哪種放置容易翻倒？觀察與思考：www.jxjyzy.com結構的穩定性與哪些因素有關呢？2．影響結構穩定性的主要因素：活動1： 人字梯 第一步：觀察人字梯結構，并測試其穩定性； 第二步：在人字梯的上安裝拉桿，再將梯子豎立起來，測試梯子的穩定性。不穩定穩定結論1：

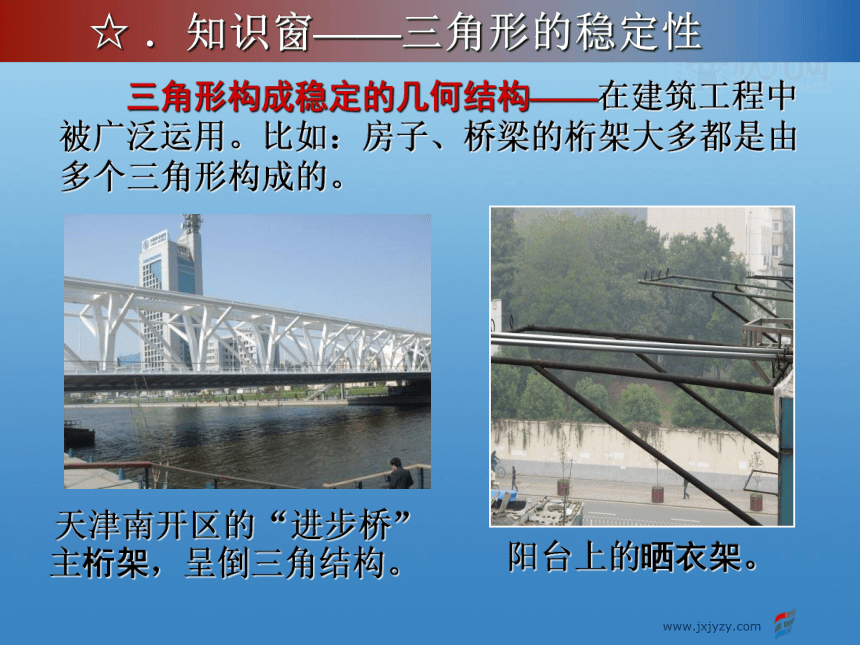

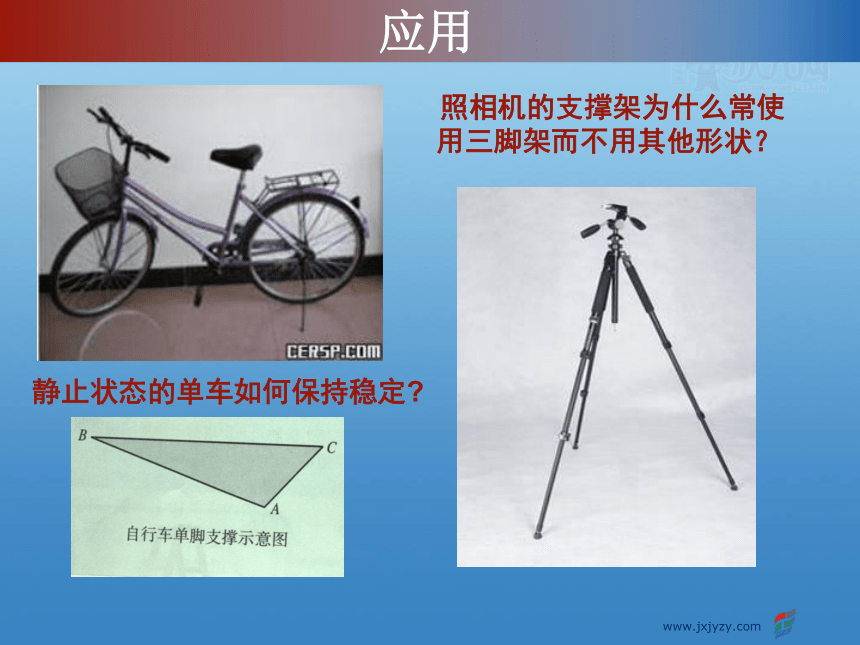

結構的穩定性與結構的幾何形狀有關(三角形結構使支架更容易穩定)。www.jxjyzy.com☆ ．知識窗——三角形的穩定性 三角形構成穩定的幾何結構——在建筑工程中被廣泛運用。比如：房子、橋梁的桁架大多都是由多個三角形構成的。 天津南開區的“進步橋” 主桁架，呈倒三角結構。陽臺上的曬衣架。www.jxjyzy.com應用 照相機的支撐架為什么常使
用三腳架而不用其他形狀？靜止?fàn)顟B(tài)的單車如何保持穩定?www.jxjyzy.com活動2： 搭桌子 第一步：分別搭建桌子A B C，設計試驗方案，比較三者穩定性；ABC 第二步：觀察并分析A－B－C桌子的變化； 結論2：結構的穩定性與結構和地面接觸所形成的支撐面的大小有關。2．影響結構穩定性的主要因素：www.jxjyzy.com想一想： 為什么許多課桌椅的支撐腳要做成往外傾斜？ 這是為了進一步增大與地面接觸所形成的支撐面積，增加穩定性。www.jxjyzy.com 注意：
支撐面≠接觸面。
接觸面：是物體與地面接觸形成的面。
支撐面：是物體與地面接觸形成支撐點的 連線與地面構成的面。www.jxjyzy.com活動3： 不倒翁 第一步：觀察不倒翁并思考為什么它不會倒地？ 第二步：思考通過改變什么可以使不倒翁倒地？ 結論3：結構的穩定性與重心位置的高低有關。2．影響結構穩定性的主要因素：www.jxjyzy.com◆．比薩斜塔為何斜而不倒？意大利 結論4：對于一個結構而言，如果重心所在的垂線落在結構底面范圍內，就是穩定的。www.jxjyzy.com 遼寧瑞州古塔，現存塔身高10米，塔身向東北方向傾斜12度，塔尖水平位移1.7米。該塔建成之后雖幾經地震與洪水破壞，卻始終斜而不倒，堪稱奇跡。小資料：中國的斜塔Gwww.jxjyzy.com 總結結構的穩定性與什么因素有關？穩定性支撐面積幾何形狀重心位置 支撐面積越大，穩定性越好。 結構的整體幾何結構必須科學合理 重心越低，其穩定性越好重心所在的垂線落在結構底面范圍內 影響結構穩定性的各個因素是相互關聯的，對
于具體結構的穩定性的分析要綜合考慮各種因素。 www.jxjyzy.com學以致用：如果你是設計師 討論：為學校設計一個籃球架。從結構的穩定性的角度考慮,你應該注重哪些方面的設計？底座？
籃框？
形狀？www.jxjyzy.com逆向思維三星堆出土的陶器 猜猜它們是做什么用的？ 討論：我們現實生活中有沒有利用結構的不穩定來工作的工具。www.jxjyzy.com拓展：不穩定結構的利用地動儀的工作原理 請同學們分析為什么不能從相反方向跨越欄桿？ www.jxjyzy.com 小結 2．結構的穩定性：
——結構在荷載的作用下維持其原有平衡
形式 的能力。1.影響結構穩固的因素是：
結構的穩定性和結構的強度
3.結構的穩定性與哪些因素有關？穩定性支撐面積幾何形狀重心位置 支撐面積越大，穩定性越好。 結構的整體幾何結構必須科學合理 重心越低，其穩定性越好重心所在的垂線落在結構底面范圍內www.jxjyzy.com作業：
觀察家庭或?qū)W校的一些物體的結構。分析它們是如何使其能夠保持一定的穩定性的？ 謝謝 !
