舟山市2021-2022學年高二下學期期末考試
技術試題卷
第二部分 通用技術 (共 50 分)
一、選擇題(本大題共 13 小題,每小題 2 分，共 26 分。每小題列出的四個備選項中只有一個是符 合題目要求的，不選、多選錯選均不得分)
1 ．如圖所示是一款軌道插座。使用時可任意增加插座組件，解決了廚房用電器多插座不夠用的 問題。從技術的性質角度分析，下列說法恰當?shù)氖?( ▲ )
A ．手動移動插座位置，體現技術的實踐性
B ．大間距五孔，可同時滿足二插與三插，體現技術的綜合性
C ．可任意增加組件適用于電器設備越來越多的廚房，體現技術的復雜性
D ．插座與軌道的設計，類似于以往的軌道燈，沒有體現技術的創新性
第 1 題圖
第 2 題圖
2．“嫦娥四號”探測器成功著陸在月球背面預選著陸區，并開始了月球探測工作。此前，中國科
學家做了無數的技術試驗， 以確保任務成功，如圖所示為科學家在實驗基地做的爬坡試驗，
(
．
．
)下列關于技術試驗的說法中錯誤的是 ( ▲ )
A ．通過技術試驗可以發現問題，推動設計的發展
B ．技術試驗可以為設計的評價提供準確、客觀的數據
C ．測試時可借助計算機采集和分析數據，但不屬于虛擬試驗法
D ．該爬坡試驗?zāi)軠y試試驗對象的性能，其方法屬于移植試驗
(
．
．
)3 ．下列尺寸中主要考慮的不是人機關系的是 ( ▲ )
A ． 沙發椅面的高度 B ．臥室頂燈的高度 C ． 臺燈的高度 D ．陽臺扶手的高度
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 9頁共 16 頁)
4 ．如圖所示的是手動拉蒜器，拉動拉環可快速將蒜瓣打成蒜蓉。從人機關系角度分析，下列說 法中不正確的是 ( ▲ )
A ．造型簡潔，配色和諧，考慮了人的心理需求
B ．拉環大小適中，考慮了人的靜態尺寸
C ．拉動拉環可快速將蒜瓣打成蒜蓉，實現了高效目標
D ．外殼采用高強度塑料，不易損壞，實現了安全目標
第 4 題圖 第 5 題圖
5 ． 如圖所示為某零件立體圖及其主視圖和俯視圖，正確的是左視圖是 ( ▲ )
A ． B ． C ． D．
科創實驗室雕刻機的其中一個夾持裝置損壞了，小明打算用實驗室現有的 1cm 厚的鋼板加工 一個，如圖所示是小明繪制的夾持件三視圖及其尺寸標注，完成第 6-7 題。
第 6-7 題圖
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 10頁共 16 頁)
(
．．．．．．．．
．
)6 ．你作為圖紙審核人審核該圖樣，該圖樣中的三視圖及其尺寸標注不正確 (包括漏標) 的共有
( ▲ )
A ．3 處 B ．4 處 C ．5 處 D ．6 處
7．小明用長 50mm，寬 40mm 的鋼板在通用技術制作室制作該零件，下列操作中恰當?shù)氖? ▲ )
A ．鉆Φ10 的孔時，先選擇麻花鉆并安裝，后用平口鉗夾持該工件鉆孔
B ．該零件的加工過程不需要使用劃規
C ．銼削后，工件表面的銼屑用鋼絲刷清除
D ．用手鉗夾持鋼板，用平銼銼削 R15 的弧度
8 ．如圖所示是一款數字式多用電表及其評價坐標圖。根據坐標圖，下列分析中不恰當?shù)氖? ▲ )
A ．創新性一般
B ．測量精度高，讀數方便
C ．性價比較高
D ．?dāng)y帶非常方便
第 8 題圖 第 9 題圖
9 ．如圖所示為某新型減震拉桿，用于發動機減震。發動機與支撐板連接，當發動機震動時，震
動產生的壓力轉換成彈簧、彈性橡膠球的彈力和滑槽內空氣的壓力。壓力消失時滑桿和支撐
(
．
．
)板復原。以下說法錯誤的是 ( ▲ )
A ．當發動機震動時，連桿 1 受壓
B ．當發動機震動時，連桿 2 受彎曲、受壓
C ．當震動壓力消失時，彈簧處于壓縮狀態
D ．連桿 1 和滑塊之間的連接屬于動連接
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 11頁共 16 頁)
10．如圖所示為木屋的承重結構及各組成部分的說明圖，木屋抗震效果較好得益于木材自身的性 能和結構的合理性。地震波主要以橫波 (水平抖動) 和縱波 (上下震動) 的形式傳遞，以下 關于木屋抗震結構設計的說法錯誤的是 ( ▲ )
A ．地震到來時榫頭主要受剪切
B ．將右圖連接件換成金屬連接件可以提高結構的強度
C ．木屋的連接處采用桁架加強了木屋的強度
D ．地震時榫頭和卯口開合轉動，通過小量拔榫消耗地震能量
11．根據市防控辦落實常態化核酸檢測要求，小明所在學校要組織全員核酸檢測，師生可憑預約 碼或者健康碼進行檢測，檢測完成后可以為沒有智能手機的人員發放核酸已采憑證。為快速 有效的完成全校師生的核酸檢測，小明設計了如下的檢測流程，其中最合理的是 ( ▲ )
A ．
B ．
C ．
D ．
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 12頁共 16 頁)

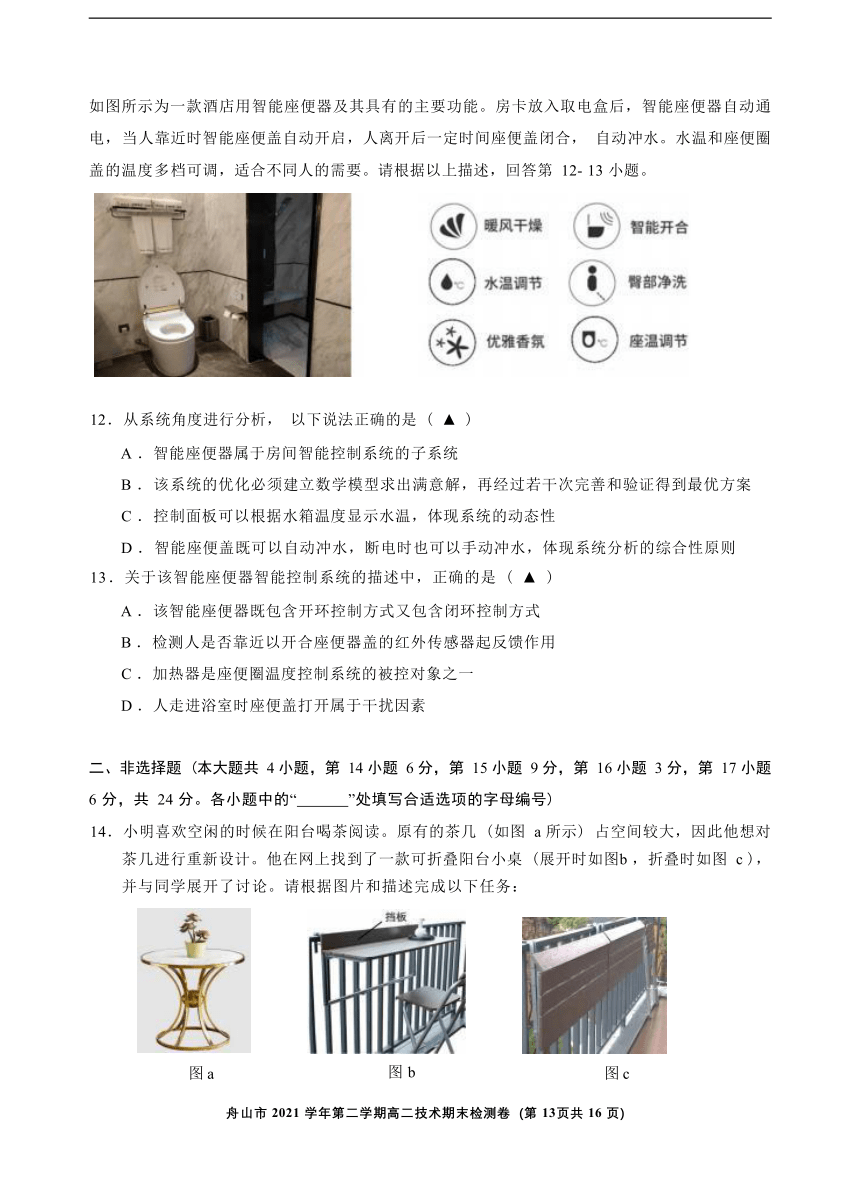

如圖所示為一款酒店用智能座便器及其具有的主要功能。房卡放入取電盒后，智能座便器自動通 電，當人靠近時智能座便蓋自動開啟，人離開后一定時間座便蓋閉合， 自動沖水。水溫和座便圈 蓋的溫度多檔可調，適合不同人的需要。請根據以上描述，回答第 12- 13 小題。
12．從系統角度進行分析， 以下說法正確的是 ( ▲ )
A ．智能座便器屬于房間智能控制系統的子系統
B ．該系統的優化必須建立數學模型求出滿意解，再經過若干次完善和驗證得到最優方案
C ．控制面板可以根據水箱溫度顯示水溫，體現系統的動態性
D ．智能座便蓋既可以自動沖水，斷電時也可以手動沖水，體現系統分析的綜合性原則
13．關于該智能座便器智能控制系統的描述中，正確的是 ( ▲ )
A ．該智能座便器既包含開環控制方式又包含閉環控制方式
B ．檢測人是否靠近以開合座便器蓋的紅外傳感器起反饋?zhàn)饔?br/>C ．加熱器是座便圈溫度控制系統的被控對象之一
D ．人走進浴室時座便蓋打開屬于干擾因素
二、非選擇題 (本大題共 4 小題，第 14 小題 6 分，第 15 小題 9 分，第 16 小題 3 分，第 17 小題
6 分，共 24 分。各小題中的“ ”處填寫合適選項的字母編號)
14．小明喜歡空閑的時候在陽臺喝茶閱讀。原有的茶幾 (如圖 a 所示) 占空間較大，因此他想對 茶幾進行重新設計。他在網上找到了一款可折疊陽臺小桌 (展開時如圖b ，折疊時如圖 c )， 并與同學展開了討論。請根據圖片和描述完成以下任務：
(
圖
)a
圖 b
(
圖
)c
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 13頁共 16 頁)
(1) 擋板的設計為了防止物品墜落，主要考慮 ▲ 方面的因素(A.人；B.物；C.環境)；
(2) 這個方案在設計時，把折疊陽臺小桌看成幾個功能部分的集合，然后把整體拆成幾個功能 部分，分別找出能夠?qū)崿F(xiàn)每一部分功能的所有方法，最后再將這些方法進行重新組合，根據 分析評價結果最終形成多種設計方案。這種構思方法屬于 ▲ (A.形態分析法；B.聯想法； C.設問法；D.仿生法)；
(3) 經過一段時間的風吹日曬后，折疊結構會因生銹變形等原因，在折疊過程中會發出刺耳的 噪音，違背了人機關系中的 ▲ 目標(A.高效；B.健康；C.舒適；D.安全)；
(4) 設計折疊陽臺小桌時，既要考慮節約空間，還要滿足承重、美觀等目標，這體現系統分析 的 ▲ 原則(A.整體性；B.相關性；C.科學性；D.綜合性)；
(
．
．．
)(5) 要實現折疊陽臺小桌桌板能水平放置，不用時向下翻轉，下列設計方案中不符合要求的是
▲
A B C D
15．小明設計了一個船舶傾斜報警裝置參加科技創新比賽，當船體傾斜 50°時，報警裝置能報警
并及時聯系相關人員。為了便于在介紹中自動展示傾斜報警功能，他設計一個如圖所示的能 夠翻轉的平板模擬船甲板，通過電動機驅動實現船甲板傾斜以便報警裝置自動報警。請你幫
助小明設計減速電動驅動的傳動機構，設計要求如下：
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 14頁共 16 頁)
①通過電機正反轉驅動，可實現展示板左右傾斜，最大傾斜角度為 60°；
②電動機固定于裝置正下方連桿上，電機朝向可以自由選擇；
③展示平臺實現翻轉時具有一定的強度和穩定性；
④材料自選，可適當對展示板進行改造。
請完成以下任務：
(1) 小明發現問題的途徑是 ▲ (A.收集和分析信息；B.觀察日常生活；C.技術研究與技術 試驗) ；
(2) 構思該傳動機構的方案時可以不考慮的因素是 ▲ (A. 電動機的位置；B.報警裝置的大 小；C.報警裝置的傾斜角度)；
(3) 畫出該傳動機構的設計草圖 (電機用方框表示) ，必要時用文字說明；
(4) 在設計草圖上標注主要尺寸；
(5) 小明準備在裝置安裝后進行以下技術試驗，其中不合理的是 ▲ (A. 電動機開啟后，能 否實現展板最大傾斜角度 60°；B. 電動機開啟后，展示板轉動時是否具有一定的穩定性；C.
展示板傾斜 60°時，觀察報警器是否報警)
16．請補全三視圖中所缺的 3 條圖線 (超過 3 條圖線倒扣分)
17．如圖 a 所示為一款木制玩具華夫餅機。使用時，將華夫餅放于底盤，蓋上上蓋模擬制作華夫
餅。圖 b 是其上蓋。請分析該玩具的加工工藝，回答以下問題：
圖 a 圖 b 圖 c
第 17 題圖
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 15頁共 16 頁)
(1) 小明想用厚度合適的木板 (如圖 c ) 做該玩具的上蓋，下列下料方案中最合適的是 ▲
A B C D
(2) 用表面粗糙的木板加工該玩具的上蓋，合理的流程為：下料→ ▲ → 畫線→ ▲ → ▲ →銼削→砂紙打磨 (A.下料；B.鉆孔；C.銼削；D.刨削；E.鋸割)；
(3) 在加工過程中不需要用的工具是 ▲ ；
(4) 上蓋和底盤的連接方式最合理的是 ▲ (A.榫接；B.合頁連接；C. 自攻螺釘連接；D.膠接)；
舟山市 2021 學年第二學期高二技術期末檢測卷 (第 16頁共 16 頁)
