電子技術作品：聲控閃光電路

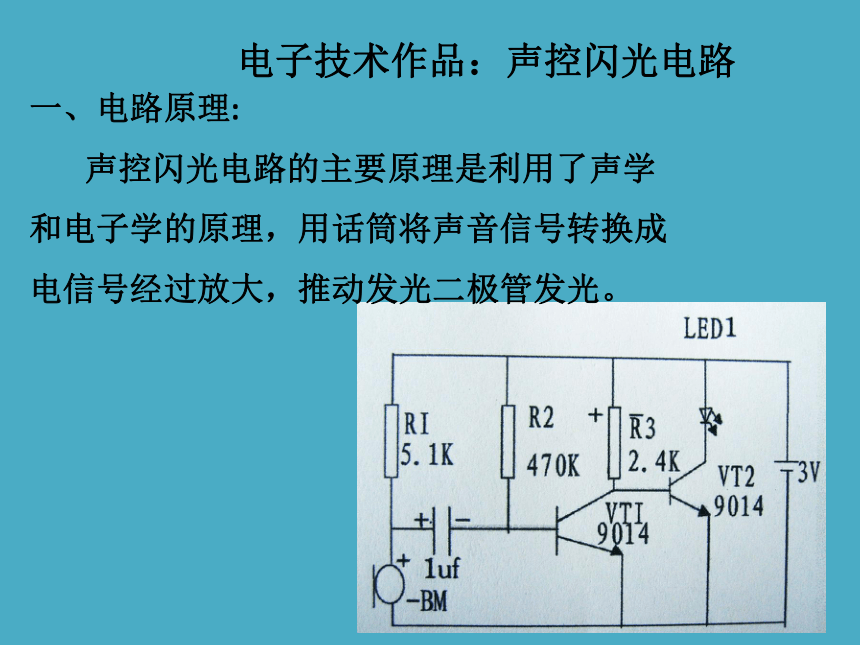

一、電路原理:
聲控閃光電路的主要原理是利用了聲學和電子學的原理，用話筒將聲音信號轉換成電信號經過放大，推動發光二極管發光。
檢查元件：

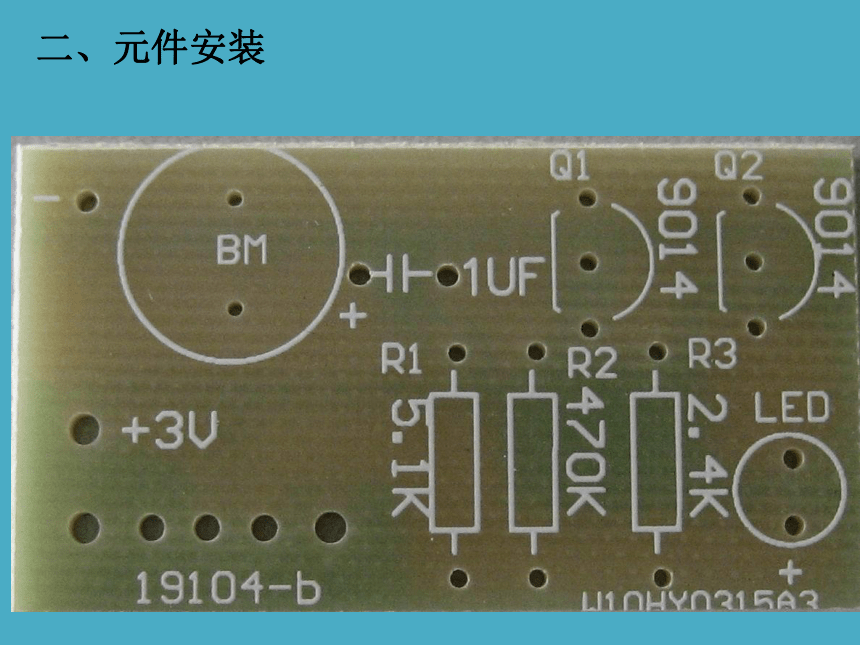

二、元件安裝

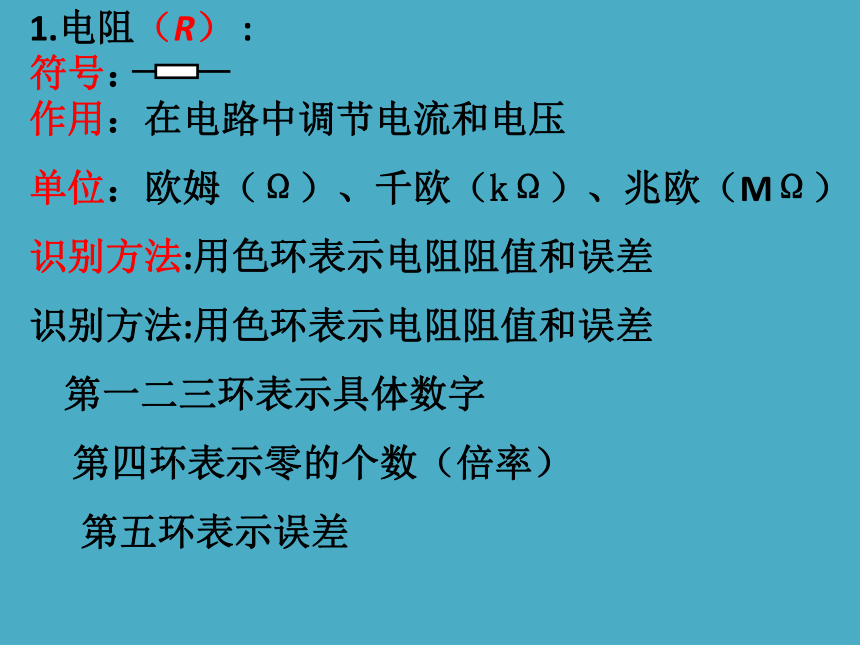

1.電阻（R） :
符號：
作用：在電路中調節電流和電壓
單位：歐姆（Ω）、千歐（kΩ）、兆歐（MΩ）
識別方法:用色環表示電阻阻值和誤差
識別方法:用色環表示電阻阻值和誤差
第一二三環表示具體數字
第四環表示零的個數（倍率）
第五環表示誤差

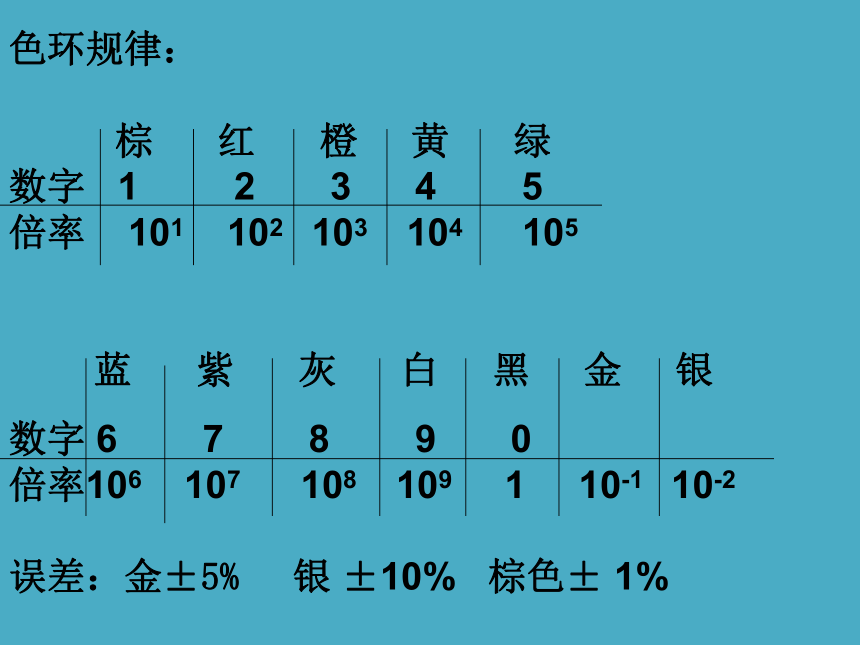

色環規律：
棕 紅 橙 黃 綠
數字 1 2 3 4 5
倍率 101 102 103 104 105
藍 紫 灰 白 黑 金 銀
數字 6 7 8 9 0
倍率106 107 108 109 1 10-1 10-2
誤差：金±5% 銀 ±10% 棕色± 1%

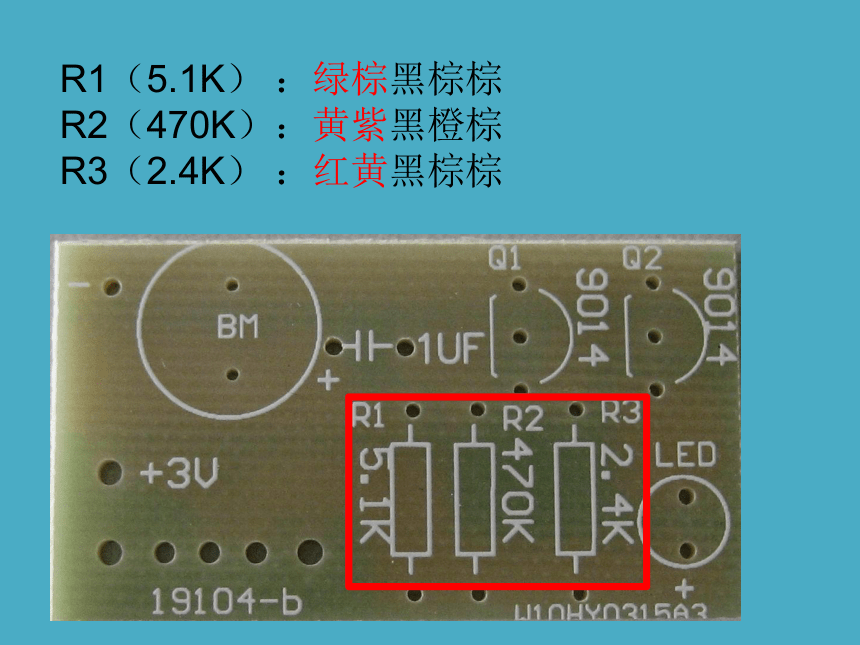

R1（5.1K） ：綠棕黑棕棕
R2（470K）：黃紫黑橙棕
R3（2.4K） ：紅黃黑棕棕
2.電容（C）:
電解電容：
安裝時注意
正負管腳，長
為正極，短為負極。
＋
3. 發光二極管LED:
特性：單向導電,可以發出紅、黃、綠、白等顏色的光。
元件符號
長管腳為正極
4.三極管:對電流有放大作用
三極管識別時將平面
朝向自己，引線從左向
右分別是e,b,c
5.駐極體話筒(BM)
話筒是將聲信號轉換為電
信號的元件，兩根引線其中
一個與外殼相連，為負極，
另一個為正極。安裝時不能
裝反。
正極
負極
負極
三、焊接和組裝
1.將電路板各焊點焊接好
2.裝開關和電池盒導線并焊接。
四、電路測試：
1.通電前，焊接質量檢查，
2.裝入兩節電池，打開開關，對著話筒說話或擊掌,可以看到發光二極管閃爍.
