4.1執行部件
單擊輸入您的封面副標題

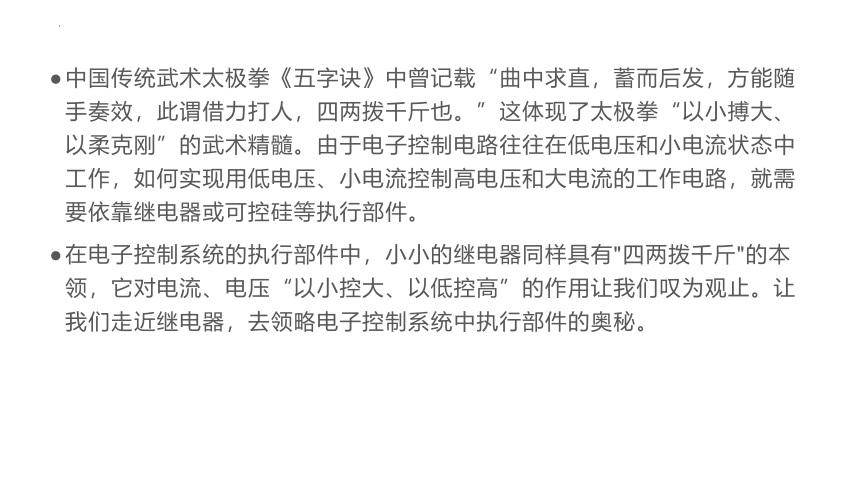

中國傳統武術太極拳《五字訣》中曾記載“曲中求直，蓄而后發，方能隨手奏效，此謂借力打人，四兩撥千斤也。”這體現了太極拳“以小搏大、以柔克剛”的武術精髓。由于電子控制電路往往在低電壓和小電流狀態中工作，如何實現用低電壓、小電流控制高電壓和大電流的工作電路，就需要依靠繼電器或可控硅等執行部件。
在電子控制系統的執行部件中，小小的繼電器同樣具有"四兩撥千斤"的本領，它對電流、電壓“以小控大、以低控高”的作用讓我們嘆為觀止。讓我們走近繼電器，去領略電子控制系統中執行部件的奧秘。
學習目標
1.通過案例分析，能夠認識電子控制系統中的執行部件，并能說出執行部件在控制系統中所發揮的作用。
2.通過體驗簡易光控延時電路的制作、測試過程，加深對電子元器件的認識，能夠歸納出執行部件組成的多樣性，提高工藝水平。
走進情境
學校團委為開展“建設綠色校園”的主題活動，號召全校同學為建設生態校園進言獻策。高二（3）班的張林同學善于留心觀察生活，他發現晚自習期間教學樓走廊里空無一人，但是燈火通明，不利于節能環保；校園里許多同學打洗手液或肥皂時不關水龍頭，造成了大量自來水的浪費。張林想運用最近學習的電子控制技術知識去解決這些問題，于是他開始行動起來……
任務一：探究執行部件的作用

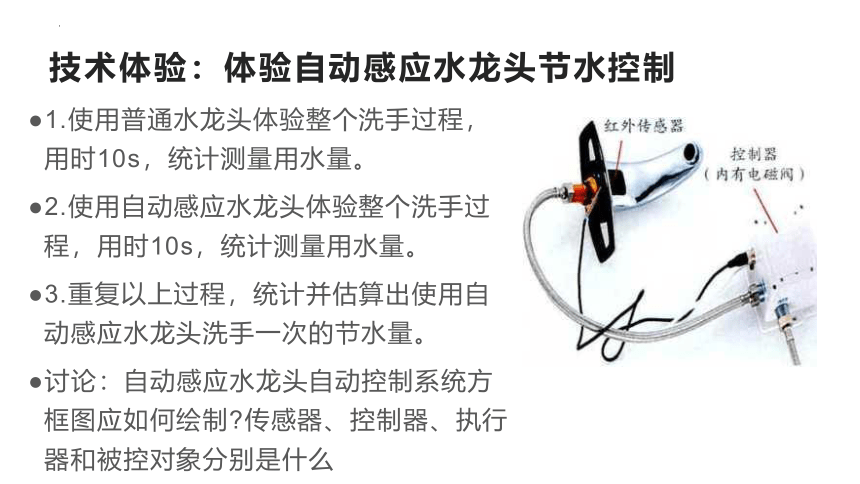

技術體驗：體驗自動感應水龍頭節水控制
1.使用普通水龍頭體驗整個洗手過程，用時10s，統計測量用水量。
2.使用自動感應水龍頭體驗整個洗手過程，用時10s，統計測量用水量。
3.重復以上過程，統計并估算出使用自動感應水龍頭洗手一次的節水量。
討論：自動感應水龍頭自動控制系統方框圖應如何繪制 傳感器、控制器、執行器和被控對象分別是什么
技術體驗：體驗自動感應水龍頭節水控制
案例分析：全自動洗衣機工作過程
執行器的組成
1、有些電路三極管既是控制部分的電子電路， 又是被控對象（揚聲器或發光二極管）的執行部件（即驅動電路）。
2、輸出部分中的繼電器、伺服電機、電磁閥等執行控制器的命令
3、執行部件可以由多種元件來組成。
4、工業生產電子控制系統的執行部件的 組成更為復雜。
馬上行動P78
任務二：制作簡易光控延時燈電路
活動準備
材料∶整流二極管1只，330Ω、10kΩ、510kΩ的電阻各1個，47μF/16V的電解電容1只，白色發光二極管1只，5516光敏電阻1只，503的電位器1只，S8050三極管1只，CD4011 數字集成芯片1片，14腳DIP母座1個，接線端子1只，50mm×70mm的電路板1塊，焊錫，松香。
工具∶電烙鐵、數字多用電表、學生電源等。
主要過程：
1.分析簡易光控路燈工作原理，理解如圖4-6所示電路圖。
2.如圖4-7所示，分別將各元器件按照相應位置焊接到電路板上。
3.將電源連接到電路板上。
4.用手遮住光敏電阻，觀察發光二極管是否點亮。
5.手移開后，大約3～4s的時間，觀察發光二極管是否自動熄滅。討論
1.該電路中控制燈的執行器是哪個元器件 前面學過的還有哪些元器件是執行部件
2.分析電路，說明二極管VD1的作用。
通過電容的充放電起到了延時的作用
練習
