1.1磁場對通電導線的作用力 學案
一學科核心素養
物理觀念∶通過磁場對電流作用力的實驗，體會安培力，生成安培力概念。
科學思維∶通過安培力方向及大小的學習，體會物理模型在探索自然規律中的作用。
科學探究：掌握研究安培力的方向和大小的方法，能在具體問題中判斷安培力方向。
科學態度與責任∶通過磁電式電流表的原理分析，體會科學技術對社會發展的促進作用。
二學習重難點
重點：安培力的大小計算和方向判定。
難點：用左手定則判定安培力的方向。
三課前預習
1．將小磁針放入磁場中，小磁針的_________極受力方向即為該點處磁場方向；將一根長0.2m的導線，通以3A的電流后垂直于磁場方向放入磁感應強度為0.1T的磁場中，它受到磁場的作用力大小是_________N。
2．如圖所示，一質量為m的導體棒MN兩端分別放在兩個固定的光滑圓形導軌上，兩導軌平行且間距為L，導軌處在豎直方向的勻強磁場中，當導體棒中通以自左向右的電流I時，導體棒靜止在與豎直方向成37°角的導軌上，重力加速度大小為g，sin 37°＝0.6，cos 37°＝0.8，則磁場的磁感應強度大小B＝________，每個圓導軌對導體棒的支持力大小F＝________。

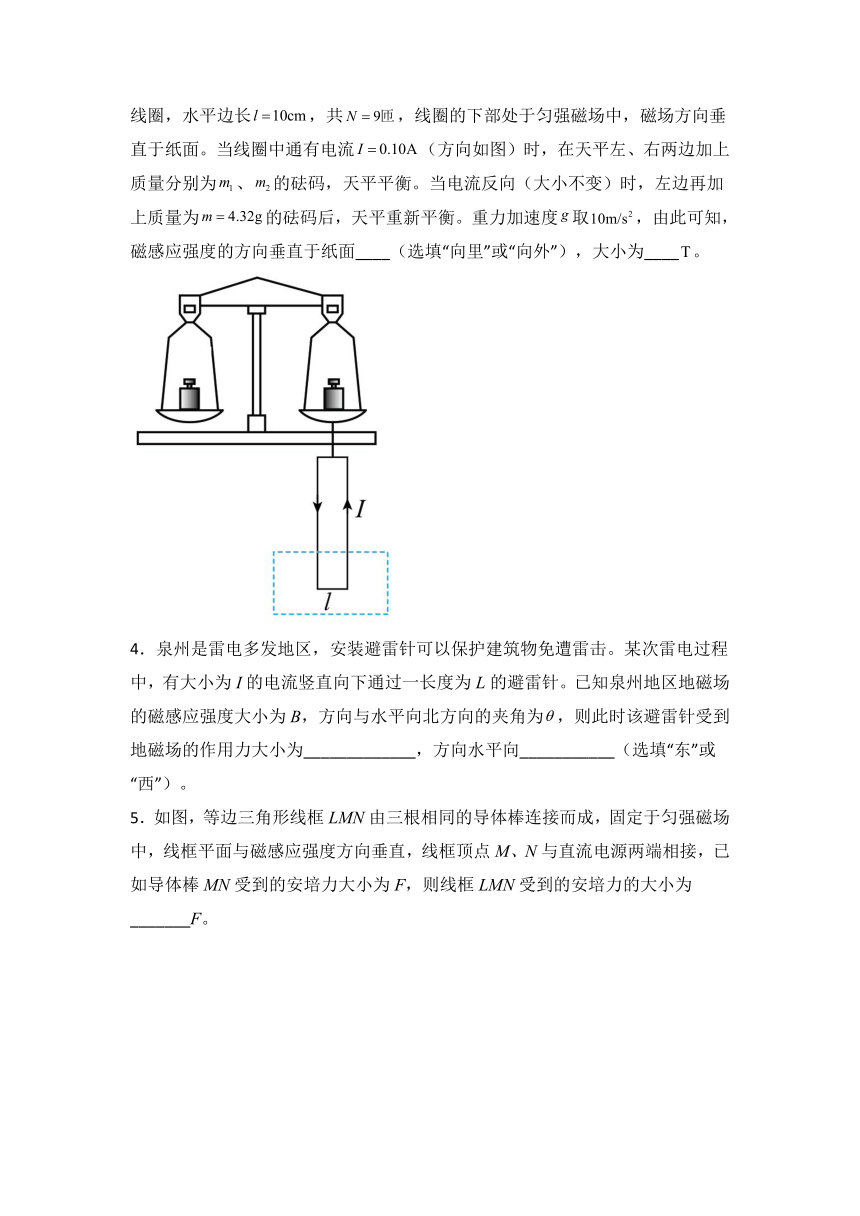

3．如圖所示的電流天平可用來測定磁感應強度。天平的右臂下面掛有一個矩形線圈，水平邊長，共，線圈的下部處于勻強磁場中，磁場方向垂直于紙面。當線圈中通有電流（方向如圖）時，在天平左、右兩邊加上質量分別為、的砝碼，天平平衡。當電流反向（大小不變）時，左邊再加上質量為的砝碼后，天平重新平衡。重力加速度取，由此可知，磁感應強度的方向垂直于紙面____（選填“向里”或“向外”），大小為____。
4．泉州是雷電多發地區，安裝避雷針可以保護建筑物免遭雷擊。某次雷電過程中，有大小為I的電流豎直向下通過一長度為L的避雷針。已知泉州地區地磁場的磁感應強度大小為B，方向與水平向北方向的夾角為，則此時該避雷針受到地磁場的作用力大小為_____________，方向水平向___________（選填“東”或“西”）。

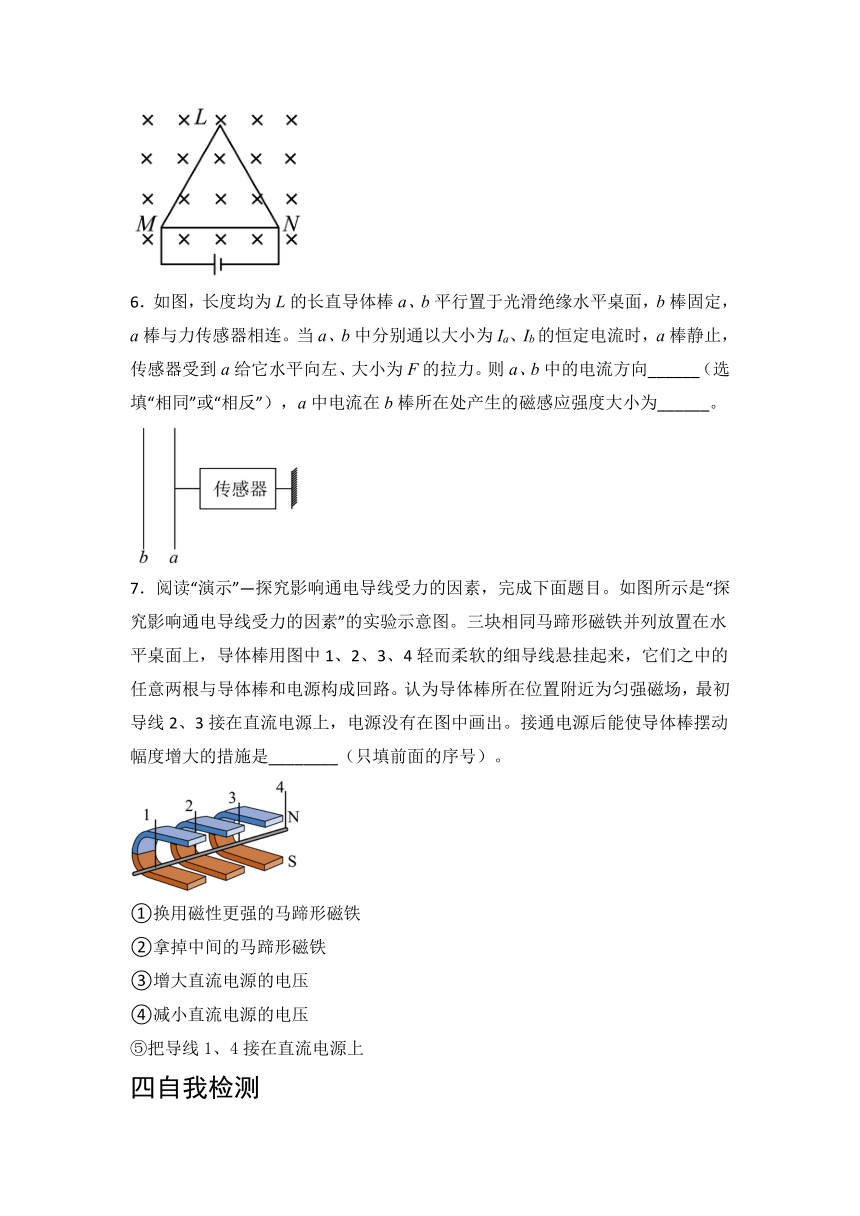

5．如圖，等邊三角形線框LMN由三根相同的導體棒連接而成，固定于勻強磁場中，線框平面與磁感應強度方向垂直，線框頂點M、N與直流電源兩端相接，已如導體棒MN受到的安培力大小為F，則線框LMN受到的安培力的大小為_______F。
6．如圖，長度均為L的長直導體棒a、b平行置于光滑絕緣水平桌面，b棒固定，a棒與力傳感器相連。當a、b中分別通以大小為Ia、Ib的恒定電流時，a棒靜止，傳感器受到a給它水平向左、大小為F的拉力。則a、b中的電流方向______（選填“相同”或“相反”），a中電流在b棒所在處產生的磁感應強度大小為______。
7．閱讀“演示”—探究影響通電導線受力的因素，完成下面題目。如圖所示是“探究影響通電導線受力的因素”的實驗示意圖。三塊相同馬蹄形磁鐵并列放置在水平桌面上，導體棒用圖中1、2、3、4輕而柔軟的細導線懸掛起來，它們之中的任意兩根與導體棒和電源構成回路。認為導體棒所在位置附近為勻強磁場，最初導線2、3接在直流電源上，電源沒有在圖中畫出。接通電源后能使導體棒擺動幅度增大的措施是________（只填前面的序號）。
①換用磁性更強的馬蹄形磁鐵
②拿掉中間的馬蹄形磁鐵
③增大直流電源的電壓
④減小直流電源的電壓
⑤把導線1、4接在直流電源上
四自我檢測

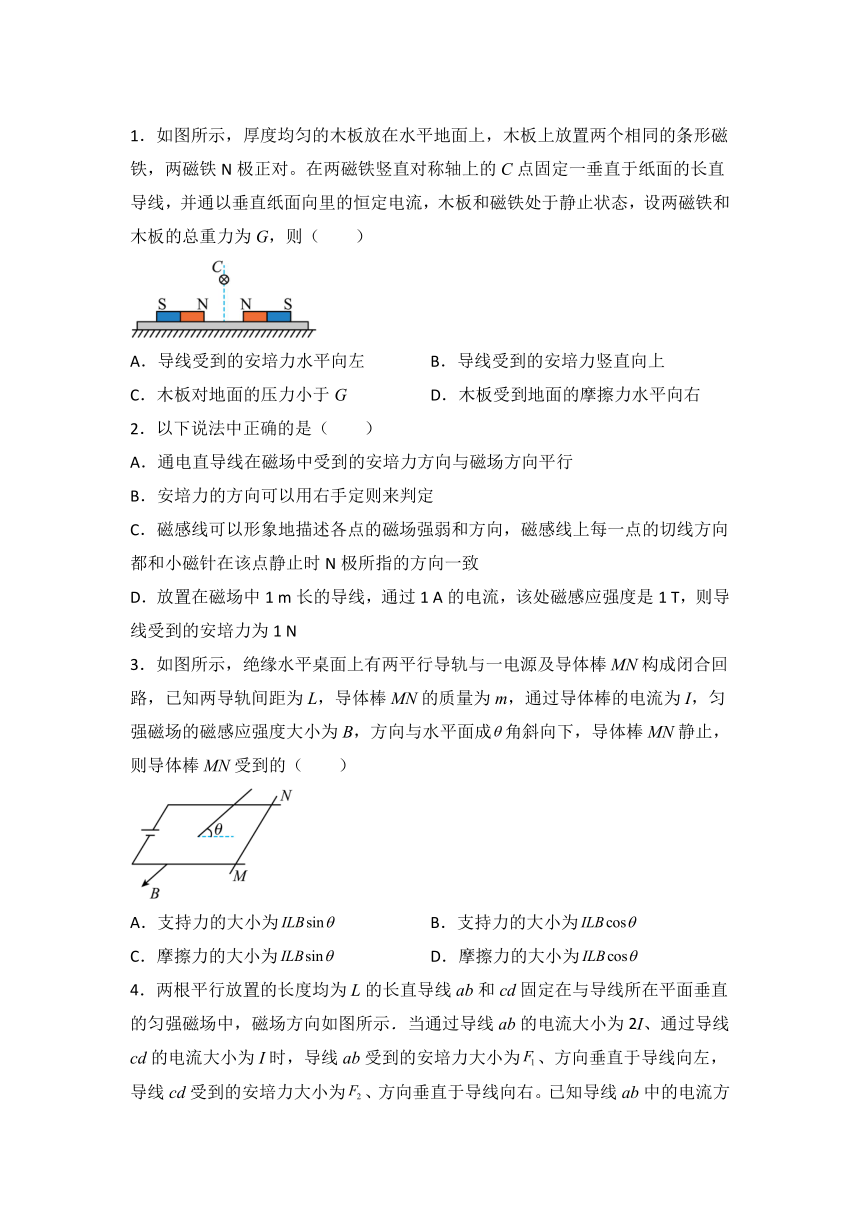

1．如圖所示，厚度均勻的木板放在水平地面上，木板上放置兩個相同的條形磁鐵，兩磁鐵N極正對。在兩磁鐵豎直對稱軸上的C點固定一垂直于紙面的長直導線，并通以垂直紙面向里的恒定電流，木板和磁鐵處于靜止?fàn)顟B(tài)，設兩磁鐵和木板的總重力為G，則（　　）
A．導線受到的安培力水平向左 B．導線受到的安培力豎直向上
C．木板對地面的壓力小于G D．木板受到地面的摩擦力水平向右
2．以下說法中正確的是（　　）
A．通電直導線在磁場中受到的安培力方向與磁場方向平行
B．安培力的方向可以用右手定則來判定
C．磁感線可以形象地描述各點的磁場強弱和方向，磁感線上每一點的切線方向都和小磁針在該點靜止時N極所指的方向一致
D．放置在磁場中1 m長的導線，通過1 A的電流，該處磁感應強度是1 T，則導線受到的安培力為1 N
3．如圖所示，絕緣水平桌面上有兩平行導軌與一電源及導體棒MN構成閉合回路，已知兩導軌間距為L，導體棒MN的質量為m，通過導體棒的電流為I，勻強磁場的磁感應強度大小為B，方向與水平面成角斜向下，導體棒MN靜止，則導體棒MN受到的（　　）
A．支持力的大小為 B．支持力的大小為
C．摩擦力的大小為 D．摩擦力的大小為
4．兩根平行放置的長度均為L的長直導線ab和cd固定在與導線所在平面垂直的勻強磁場中，磁場方向如圖所示．當通過導線ab的電流大小為2I、通過導線cd的電流大小為I時，導線ab受到的安培力大小為、方向垂直于導線向左，導線cd受到的安培力大小為、方向垂直于導線向右。已知導線ab中的電流方向?yàn)橛蒪到a。下列判斷正確的是（　　）
A．導線cd中的電流方向?yàn)橛蒫到d，勻強磁場的磁感應強度的大小為
B．導線cd中的電流方向?yàn)橛蒫到d，勻強磁場的磁感應強度的大小為
C．導線cd中的電流方向?yàn)橛蒬到c，勻強磁場的磁感應強度的大小為
D．導線cd中的電流方向?yàn)橛蒬到c，勻強磁場的磁感應強度的大小為
5．如圖所示，一根質量為m、長為l的金屬棒用兩根絕緣的軟繩P和Q豎直懸掛，并處于垂直于紙面的勻強磁場中。現在金屬棒中通以大小為I、方向從a到b的電流，此時兩軟繩上的拉力均等于金屬棒重力的，已知金屬棒始終處于靜止?fàn)顟B(tài)，重力加速度為g，兩軟繩上的拉力始終相同，則下列說法正確的是（　　）
A．金屬棒受到的安培力大小為，方向豎直向下
B．磁場方向垂直紙面向里
C．磁場的磁感應強度大小為
D．若僅改變金屬棒中的電流方向，那么兩軟繩上的拉力大小均變?yōu)?br/>6．如圖所示，間距為L的足夠長平行光滑導軌所在平面與水平面之間的夾角為，勻強磁場的方向是豎直方向，磁感應強度大小為B。將一根長為L、質量為m的導體棒垂直放置在導軌上，導體棒中通以方向從a向b的電流，此時金屬棒靜止在軌道上，則下列說法正確的是（　　）
A．勻強磁場的方向豎直向下
B．導體棒所受安培力方向豎直向上
C．導體棒中電流大小為
D．其他條件不變，僅電流方向突然反向，則金屬棒可能繼續保持靜止
7．如圖所示，用三條細線懸掛的水平圓形線圈共有n匝，線圈由粗細均勻、單位長度的質量為2.5g的導線繞制而成，三條細線呈對稱分布，穩定時線圈平面水平，在線圈正下方放有一個圓柱形條形磁鐵，磁鐵中軸線OO′垂直于線圈平面且通過其圓心O，測得線圈的導線所在處磁感應強度大小為0.5 T，方向與豎直線成30°角，要使三條細線上的張力為零，線圈中通過的電流至少為（　　）
A．0.1 A B．0.2 A C．0.05 A D．0.01 A
8．如圖所示，在玻璃皿的中心放一個圓柱形電極，沿邊緣內壁放一個圓環形電極，將兩電極接在穩壓電源（輸出恒定電壓）的兩極上，然后在玻璃皿中放入導電液體，把玻璃皿放入蹄形磁鐵的磁場中，N極在下，S極在上，則（　　）
A．通電液體在磁場中的力叫電場力
B．判斷通電液體在磁場中受力方向應右手定則
C．導電液體電阻率越大，旋轉效果越明顯
D．液體將逆時針旋轉（自上往下看）
9．如圖所示，一條形磁鐵放在水平桌面上在其左上方固定一根與磁鐵垂直的長直導線，當導線通以如圖所示方向電流時（　　）
A．磁鐵對桌面的壓力減小，且受到向左的摩擦力作用
B．磁鐵對桌面的壓力減小，且受到向右的摩擦力作用
C．磁鐵對桌面的壓力增大，且受到向左的摩擦力作用
D．磁鐵對桌面的壓力增大，且受到向右的摩擦力作用
10．關于磁場的說法正確的是（　　）
A．通電導線在磁場中受到安培力越大，該位置的磁感應強度越大
B．因地磁場影響，在進行奧斯特實驗時，通電導線南北放置時實驗現象最明顯
C．垂直磁場放置的通電導線受力的方向就是磁感應強度的方向
D．地球表面上任意位置的地磁場方向都與地面平行
參考答案：
三課前預習
1． N 0.06
2． mg
3． 向里 0.24
4． 東
5．1.5F
6． 相同
7．①③⑤
四自我檢測
1．D
2．C
3．C
4．A
5．C
6．A
7．A
8．D
9．C
10．B
