第4節　帶電粒子在電場中的運動 學案
[學習目標]
1.運用靜電力、電場強度等概念研究帶電粒子運動時的加速度、位移等量的變化。
2.運用靜電力做功，電勢等概念研究帶電粒子的運動過程中能量的轉化。
3.通過研究加速過程的分析，培養學生的分析推理能力。
4.通過帶電粒子的偏轉、類比平拋運動，分析帶電粒子的運動規律。
5.通過研究帶電粒子的運動情況，能解釋相關物理現象，培養熱愛科學的精神。
[基礎梳理]
一、帶電粒子加速
1.受力分析
仍按力學中受力分析的方法分析，只是多了一個靜電力而已，若帶電粒子在勻強電場中，則靜電力為恒力(qE)；若在非勻強電場中，則靜電力為變力。
2.運動分析：帶電粒子從靜止釋放，將沿電場力方向在勻強電場中做勻加速直線運動。
3.末速度大小：根據qU＝mv2，得v＝。
二、帶電粒子偏轉
1.運動狀態分析
如圖所示，電子以初速度v0垂直于電場線方向射入勻強電場時，電子只受到恒定的與初速度方向成90°角的電場力作用而做勻變速曲線運動，類似于力學中的平拋運動(軌跡為拋物線)。

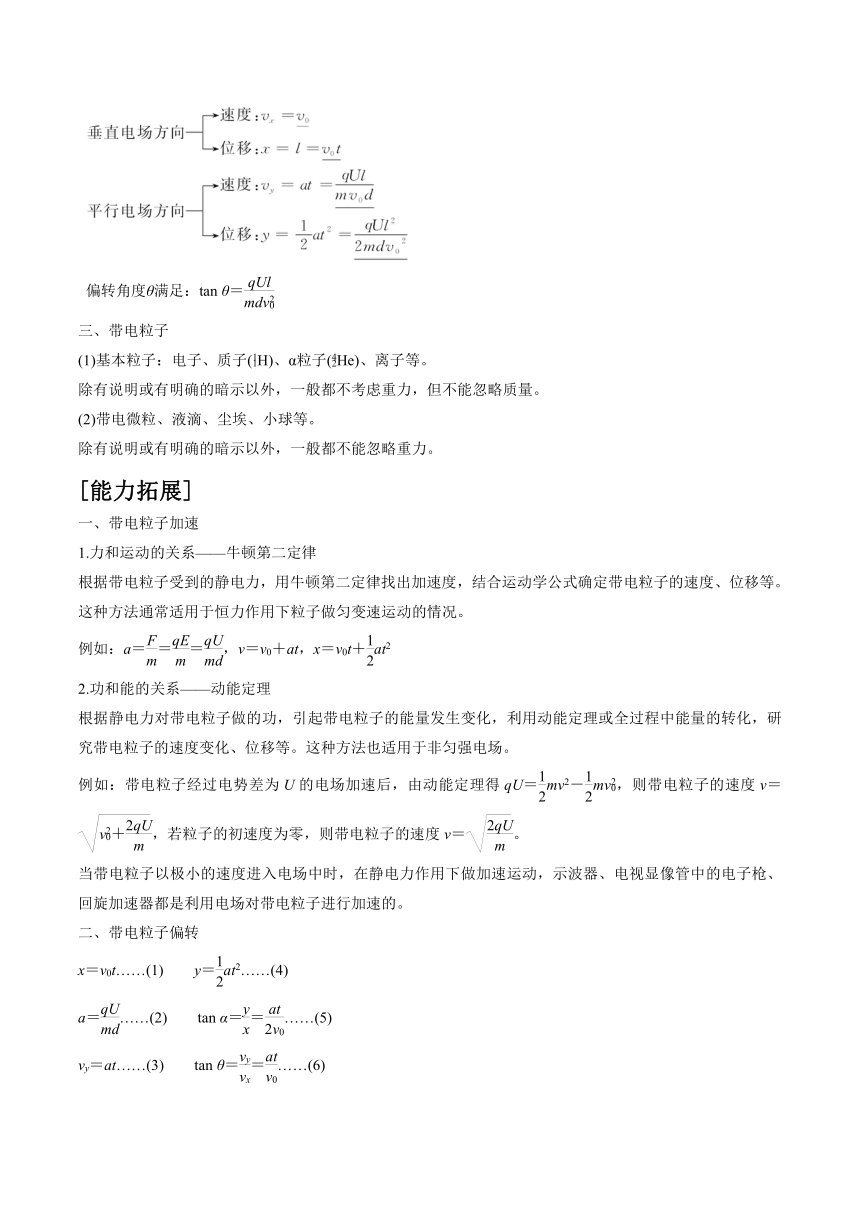

2.運動規律(如圖所示)
偏轉角度θ滿足：tan θ＝
三、帶電粒子
(1)基本粒子：電子、質子(H)、α粒子(He)、離子等。
除有說明或有明確的暗示以外，一般都不考慮重力，但不能忽略質量。
(2)帶電微粒、液滴、塵埃、小球等。
除有說明或有明確的暗示以外，一般都不能忽略重力。
[能力拓展]
一、帶電粒子加速
1.力和運動的關系——牛頓第二定律
根據帶電粒子受到的靜電力，用牛頓第二定律找出加速度，結合運動學公式確定帶電粒子的速度、位移等。這種方法通常適用于恒力作用下粒子做勻變速運動的情況。
例如：a＝＝＝，v＝v0＋at，x＝v0t＋at2
2.功和能的關系——?jiǎng)幽芏ɡ?br/>根據靜電力對帶電粒子做的功，引起帶電粒子的能量發生變化，利用動能定理或全過程中能量的轉化，研究帶電粒子的速度變化、位移等。這種方法也適用于非勻強電場。
例如：帶電粒子經過電勢差為U的電場加速后，由動能定理得qU＝mv2－mv，則帶電粒子的速度v＝，若粒子的初速度為零，則帶電粒子的速度v＝。
當帶電粒子以極小的速度進入電場中時，在靜電力作用下做加速運動，示波器、電視顯像管中的電子槍、回旋加速器都是利用電場對帶電粒子進行加速的。
二、帶電粒子偏轉
x＝v0t……(1)　　y＝at2……(4)
a＝……(2)　　tan α＝＝……(5)
vy＝at……(3)　　tan θ＝＝……(6)

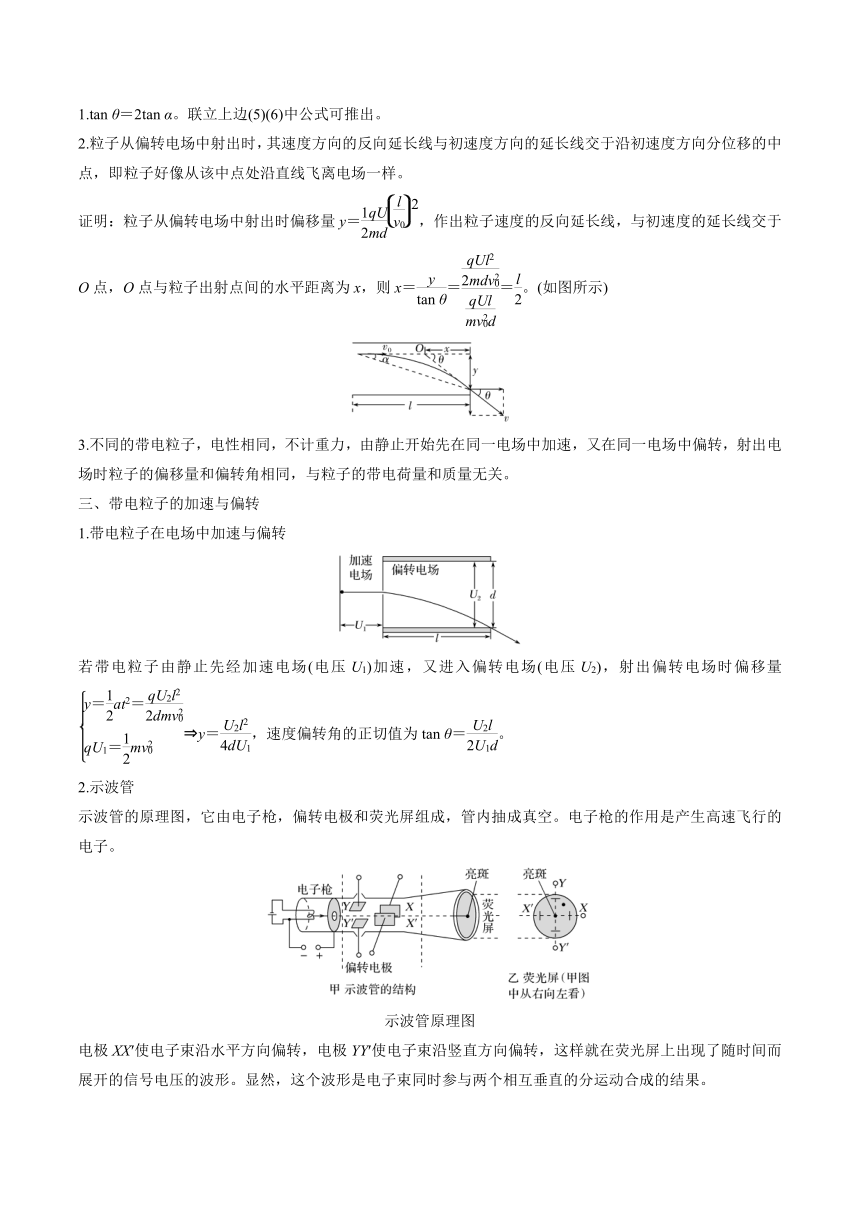

1.tan θ＝2tan α。聯立上邊(5)(6)中公式可推出。
2.粒子從偏轉電場中射出時，其速度方向的反向延長線與初速度方向的延長線交于沿初速度方向分位移的中點，即粒子好像從該中點處沿直線飛離電場一樣。
證明：粒子從偏轉電場中射出時偏移量y＝，作出粒子速度的反向延長線，與初速度的延長線交于O點，O點與粒子出射點間的水平距離為x，則x＝＝＝。(如圖所示)
3.不同的帶電粒子，電性相同，不計重力，由靜止開始先在同一電場中加速，又在同一電場中偏轉，射出電場時粒子的偏移量和偏轉角相同，與粒子的帶電荷量和質量無關。
三、帶電粒子的加速與偏轉
1.帶電粒子在電場中加速與偏轉
若帶電粒子由靜止先經加速電場(電壓U1)加速，又進入偏轉電場(電壓U2)，射出偏轉電場時偏移量 y＝，速度偏轉角的正切值為tan θ＝。
2.示波管
示波管的原理圖，它由電子槍?zhuān)D(zhuǎn)電極和熒光屏組成，管內抽成真空。電子槍的作用是產生高速飛行的電子。
示波管原理圖
電極XX′使電子束沿水平方向偏轉，電極YY′使電子束沿豎直方向偏轉，這樣就在熒光屏上出現了隨時間而展開的信號電壓的波形。顯然，這個波形是電子束同時參與兩個相互垂直的分運動合成的結果。

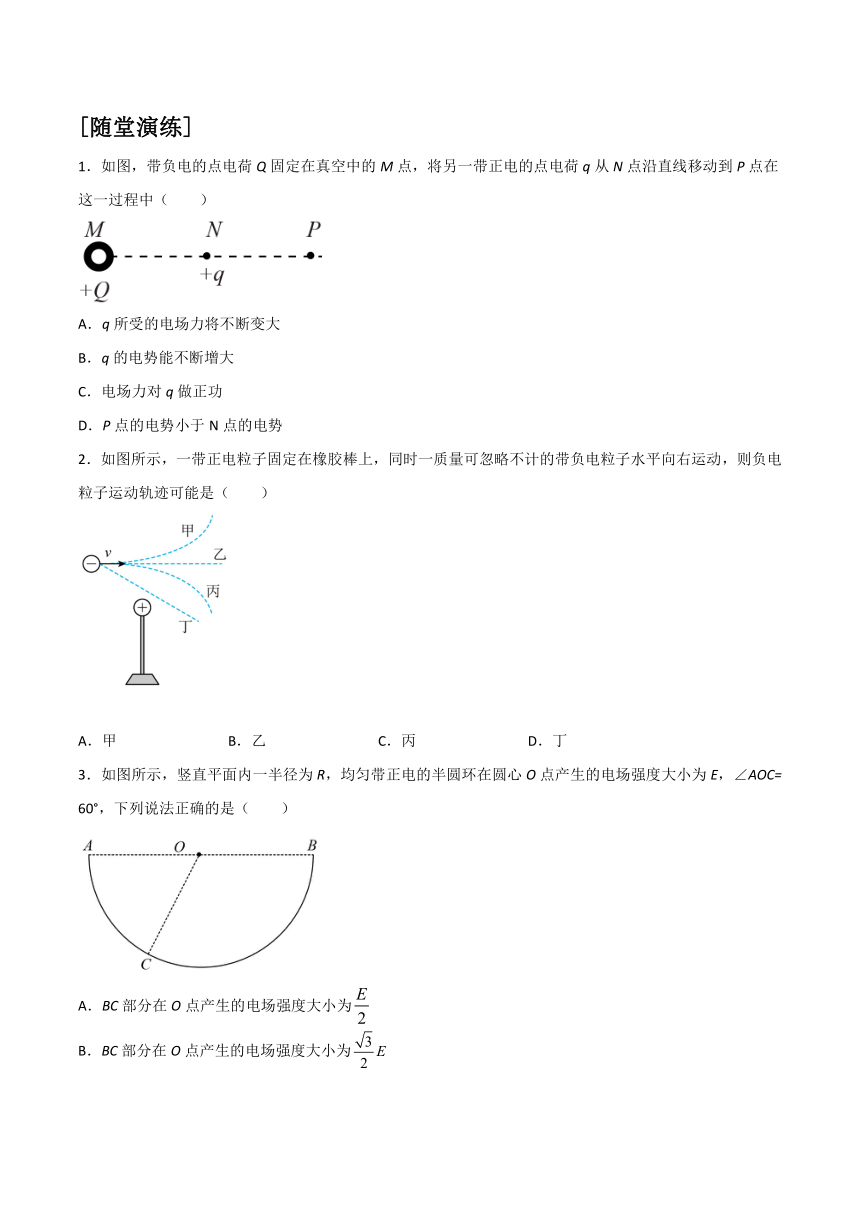

[隨堂演練]
1．如圖，帶負電的點電荷Q固定在真空中的M點，將另一帶正電的點電荷q從N點沿直線移動到P點在這一過程中（　　）
A．q所受的電場力將不斷變大
B．q的電勢能不斷增大
C．電場力對q做正功
D．P點的電勢小于N點的電勢
2．如圖所示，一帶正電粒子固定在橡膠棒上，同時一質量可忽略不計的帶負電粒子水平向右運動，則負電粒子運動軌跡可能是（　　）
A．甲 B．乙 C．丙 D．丁
3．如圖所示，豎直平面內一半徑為R，均勻帶正電的半圓環在圓心O點產生的電場強度大小為E，∠AOC= 60°，下列說法正確的是（　　）
A．BC部分在O點產生的電場強度大小為
B．BC部分在O點產生的電場強度大小為

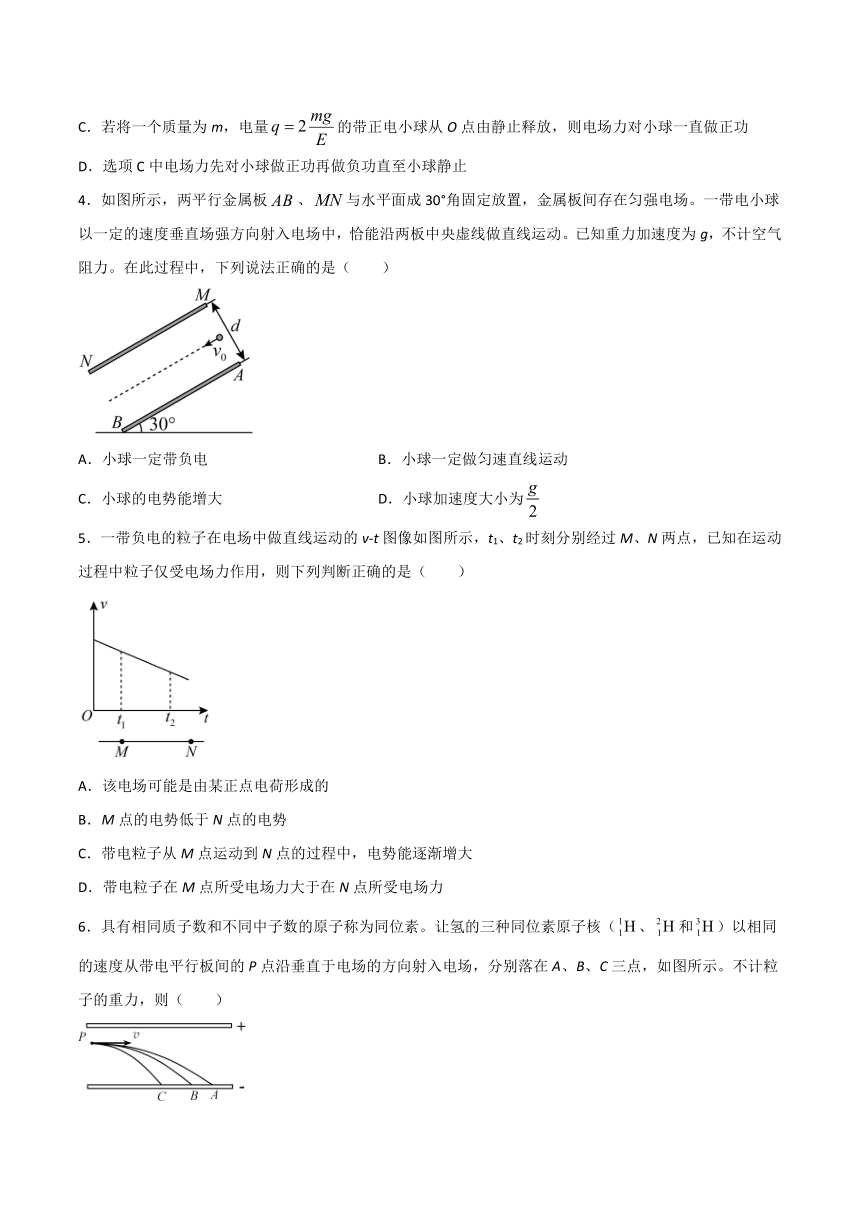

C．若將一個質量為m，電量的帶正電小球從O點由靜止釋放，則電場力對小球一直做正功
D．選項C中電場力先對小球做正功再做負功直至小球靜止
4．如圖所示，兩平行金屬板、與水平面成30°角固定放置，金屬板間存在勻強電場。一帶電小球以一定的速度垂直場強方向射入電場中，恰能沿兩板中央虛線做直線運動。已知重力加速度為g，不計空氣阻力。在此過程中，下列說法正確的是（　　）
A．小球一定帶負電 B．小球一定做勻速直線運動
C．小球的電勢能增大 D．小球加速度大小為
5．一帶負電的粒子在電場中做直線運動的v-t圖像如圖所示，t1、t2時刻分別經過M、N兩點，已知在運動過程中粒子僅受電場力作用，則下列判斷正確的是（　　）
A．該電場可能是由某正點電荷形成的
B．M點的電勢低于N點的電勢
C．帶電粒子從M點運動到N點的過程中，電勢能逐漸增大
D．帶電粒子在M點所受電場力大于在N點所受電場力
6．具有相同質子數和不同中子數的原子稱為同位素。讓氫的三種同位素原子核（、和）以相同的速度從帶電平行板間的P點沿垂直于電場的方向射入電場，分別落在A、B、C三點，如圖所示。不計粒子的重力，則（　　）
A．三種粒子在電場中運動的時間相同
B．三種粒子在電場中運動的過程中電勢能的變化量相同
C．落在A點的是
D．到達負極板時，落在C點的粒子的動能大于落在A點的粒子的動能
7．如圖所示，實線為一簇電場線，虛線是間距相等的等勢面，一帶電粒子沿著電場線方向運動，當它位于等勢面φ1上時，其動能為20eV，當它運動到等勢面φ3上時，動能恰好等于零，設φ2=0，則當粒子的動能為8eV時，其電勢能為_(kāi)_____。
8．某靜電場中的電場線如圖所示，帶電粒子在電場中僅受電場力作用，其運動軌跡如圖中虛線所示，粒子由M運動到N對這個運動，我們可以作如下分析：
運動軌跡粒子帶正電粒子電勢能減小粒子動能增大，其中，①的理由是曲線運動合外力指向軌跡內側，與場強方向相同。
請寫出②的理由：______；
請寫出③的理由：______。
參考答案
1．B
【詳解】
A．根據庫侖定律，有
可知，點電荷q從N點沿直線移動到P點在這一過程中r增加，則電場力減小。故A錯誤；
B．點電荷q從N點沿直線移動到P點在這一過程中，電場力沿MP指向點電荷Q，與其位移方向相反，所以電場力做負功，根據功能關系，可知q的電勢能不斷增大。故B正確；
C．根據B項分析可知電場力對q做負功。故C錯誤；
D．根據電勢定義式，有
可知，點電荷q在P點的電勢能大于在N點的電勢能，所以其在P點的電勢大于N點的電勢。故D錯誤。
故選B。
2．C
【詳解】
帶負電的粒子受到正粒子的吸引力作用將向下偏轉，從而做曲線運動，軌跡為丙所示。
故選C。
3．B
【詳解】
由對稱性可知，均勻帶正電的圓環在O點產生的場強豎直向上，大小為E。設AC段在O點單獨產生的場強為E1，BC段在O點單獨產生的場強為E2，由對稱性及幾何關系可知，E1與豎直方向的夾角為：β=60°，E2與豎直方向的夾角為：α=30°，如下圖所示：
AB．因?yàn)镋1和E2垂直，所以由幾何關系可得
故A錯誤、B正確；
CD．把這個帶正電的小球于A點釋放時，所受到的電場力為：
方向?yàn)樨Q直向上，重力大小為為：
G=mg，方向?yàn)樨Q直向下
因?yàn)镕＞G，所以小球會先向上做加速運動，但是隨著小球向上運動，遠離帶電圓環，電場力減小，當電場力減小到與重力相等時，小球向上的速度最大，此后，電場力繼續減小，小于重力，小球開始向上做減速運動，直到速度減為0，在此過程中電場力一直做正功，當小球的速度減為0時，由于重力大于電場力，小球開始向下做加速運動，電場力逐漸增大，當電場力等于重力時，小球向下的速度最大，此后由于電場力大于重力，小球開始向下做減速運動，直到速度減為0，在此過程中電場力一直在做負功如果不考慮能量損失，小球速度減為0時，剛好到達O點，此后又開始向上運動，所以小球做的是往復運動，不可能保持靜止?fàn)顟B(tài)，故CD錯誤。
故選B。
4．D
【詳解】
A．因?yàn)闃O板所帶正負電不確定，所以小球帶電性無法確定，故A錯誤；
BD．對小球受力分析，小球受到的電場力垂直極板斜向上，根據牛頓第二定律可得
解得
所以小球做勻加速直線運動，故B錯誤，D正確；
C．因?yàn)殡妶?chǎng)力始終與小球運動方向垂直，因此電場力不做功，小球的電勢能不變，故C錯誤。
故選D。
5．C
【詳解】
AD．帶電粒子在電場中只在電場力作用下做勻減速運動，可知受電場力恒定，該電場是勻強電場，不可能是由某正點電荷形成的，帶電粒子在M點所受電場力等于在N點所受電場力，選項AD錯誤；
BC．帶負電的粒子從M到N速度減小，則受電場力向左，場強向右，則M點的電勢高于N點的電勢，負電荷從M點運動到N點的過程中，電勢能逐漸增大，選項B錯誤，C正確；
故選C。
6．B
【詳解】
A.三種粒子在水平方向的分速度相同，但水平位移不同，所以在電場中運動的時間不同，故A錯誤；
B.三種粒子的電荷量q相同，且P到A、B、C三點間電勢差U相等，根據
可知三種粒子在電場中運動的過程中電勢能的變化量相同，故B正確；
C.設兩極板間電場強度大小為E，粒子質量為m，則粒子在垂直于極板方向的加速度大小為
設P點到負極板的豎直距離為h，則粒子的水平位移大小為
由上式可知質量越大的粒子水平位移越大，所以落在A點的是，故C錯誤；
D.粒子到達負極板時的動能為
由上式可知質量越大的粒子到達負極板時的動能越大，由C項分析可知，落在C點的粒子的動能小于落在A點的粒子的動能，故D錯誤。
故選B。
7．2eV
【詳解】
粒子從等勢面φ1到等勢面φ3做減速運動，動能減少20eV，由于相鄰兩等勢面間電勢差相等，所以從a等勢面φ1到等勢面φ2的過程中動能減少10eV，因此在等勢面φ2時動能為10eV。此時電勢能為0，因此總能量為10eV，則當粒子的動能等于8eV時，電勢能為2eV。
8．電場力做正功，電勢能減小 帶電粒子在電場中僅受電場力作用，動能和電勢能之和不變
【詳解】
[1]因?yàn)榱Ｗ訋д姡芰Ψ较蚺c運動方向成銳角，電場力做正功，電勢能減小。
[2]帶電粒子在電場中僅受電場力作用，動能和電勢能之和不變。電勢能減少時，動能增大。
