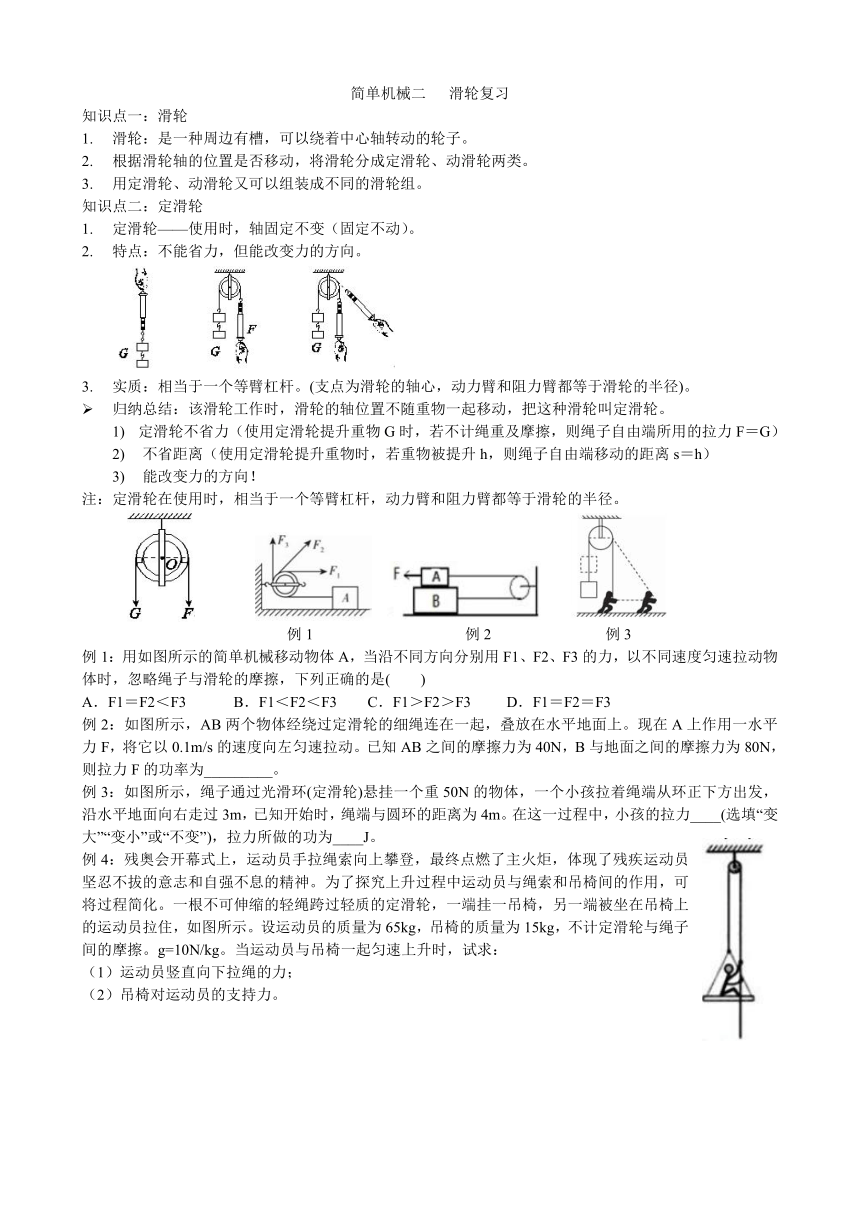

簡單機械二 滑輪復習
知識點一：滑輪
滑輪：是一種周邊有槽，可以繞著中心軸轉動的輪子。
根據滑輪軸的位置是否移動，將滑輪分成定滑輪、動滑輪兩類。
用定滑輪、動滑輪又可以組裝成不同的滑輪組。
知識點二：定滑輪
定滑輪——使用時，軸固定不變（固定不動）。
特點：不能省力，但能改變力的方向。
實質：相當于一個等臂杠桿。(支點為滑輪的軸心，動力臂和阻力臂都等于滑輪的半徑)。
歸納總結：該滑輪工作時，滑輪的軸位置不隨重物一起移動，把這種滑輪叫定滑輪。
定滑輪不省力（使用定滑輪提升重物G時，若不計繩重及摩擦，則繩子自由端所用的拉力F＝G）
不省距離（使用定滑輪提升重物時，若重物被提升h，則繩子自由端移動的距離s＝h）
能改變力的方向！
注：定滑輪在使用時，相當于一個等臂杠桿，動力臂和阻力臂都等于滑輪的半徑。
例1 例2 例3
例1：用如圖所示的簡單機械移動物體A，當沿不同方向分別用F1、F2、F3的力，以不同速度勻速拉動物體時，忽略繩子與滑輪的摩擦，下列正確的是(　　)
A．F1＝F2＜F3 B．F1＜F2＜F3 C．F1＞F2＞F3 D．F1＝F2＝F3
例2：如圖所示，AB兩個物體經繞過定滑輪的細繩連在一起，疊放在水平地面上。現在A上作用一水平力F，將它以0.1m/s的速度向左勻速拉動。已知AB之間的摩擦力為40N，B與地面之間的摩擦力為80N，則拉力F的功率為_(kāi)________。
例3：如圖所示，繩子通過光滑環(定滑輪)懸掛一個重50N的物體，一個小孩拉著繩端從環正下方出發，沿水平地面向右走過3m，已知開始時，繩端與圓環的距離為4m。在這一過程中，小孩的拉力____(選填“變大”“變小”或“不變”)，拉力所做的功為_(kāi)___J。
例4：殘奧會開幕式上，運動員手拉繩索向上攀登，最終點燃了主火炬，體現了殘疾運動員堅忍不拔的意志和自強不息的精神。為了探究上升過程中運動員與繩索和吊椅間的作用，可將過程簡化。一根不可伸縮的輕繩跨過輕質的定滑輪，一端掛一吊椅，另一端被坐在吊椅上的運動員拉住，如圖所示。設運動員的質量為65kg，吊椅的質量為15kg，不計定滑輪與繩子間的摩擦。g=10N/kg。當運動員與吊椅一起勻速上升時，試求：
（1）運動員豎直向下拉繩的力；
（2）吊椅對運動員的支持力。

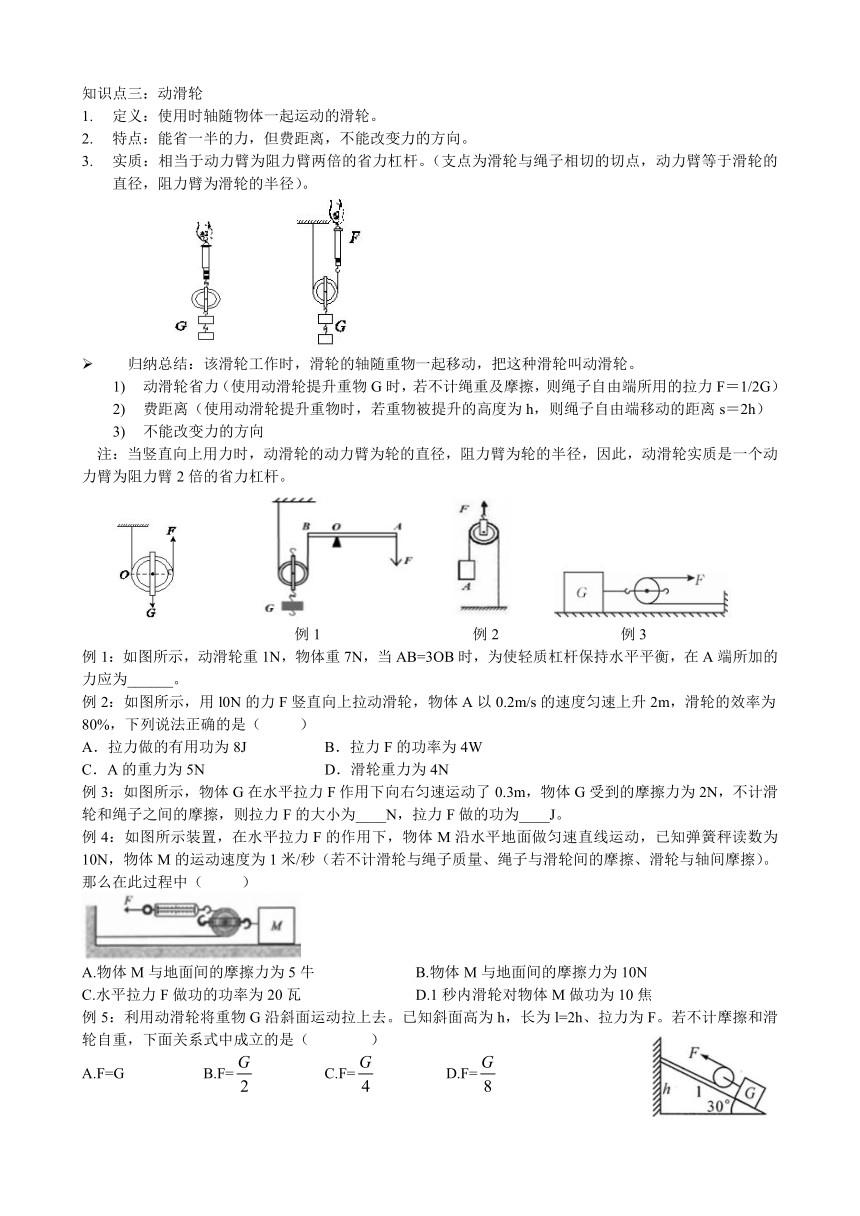

知識點三：動滑輪
定義：使用時軸隨物體一起運動的滑輪。
特點：能省一半的力，但費距離，不能改變力的方向。
實質：相當于動力臂為阻力臂兩倍的省力杠桿。（支點為滑輪與繩子相切的切點，動力臂等于滑輪的直徑，阻力臂為滑輪的半徑）。
歸納總結：該滑輪工作時，滑輪的軸隨重物一起移動，把這種滑輪叫動滑輪。
動滑輪省力（使用動滑輪提升重物G時，若不計繩重及摩擦，則繩子自由端所用的拉力F＝1/2G）
費距離（使用動滑輪提升重物時，若重物被提升的高度為h，則繩子自由端移動的距離s＝2h）
不能改變力的方向
注：當豎直向上用力時，動滑輪的動力臂為輪的直徑，阻力臂為輪的半徑，因此，動滑輪實質是一個動力臂為阻力臂2倍的省力杠桿。
例1 例2 例3
例1：如圖所示，動滑輪重1N，物體重7N，當AB=3OB時，為使輕質杠桿保持水平平衡，在A端所加的力應為_(kāi)_____。
例2：如圖所示，用l0N的力F豎直向上拉動滑輪，物體A以0.2m/s的速度勻速上升2m，滑輪的效率為80%，下列說法正確的是（ ）
A．拉力做的有用功為8J B．拉力F的功率為4W
C．A的重力為5N D．滑輪重力為4N
例3：如圖所示，物體G在水平拉力F作用下向右勻速運動了0.3m，物體G受到的摩擦力為2N，不計滑輪和繩子之間的摩擦，則拉力F的大小為_(kāi)___N，拉力F做的功為_(kāi)___J。
例4：如圖所示裝置，在水平拉力F的作用下，物體M沿水平地面做勻速直線運動，已知彈簧秤讀數為10N，物體M的運動速度為1米/秒（若不計滑輪與繩子質量、繩子與滑輪間的摩擦、滑輪與軸間摩擦）。那么在此過程中（ ）
A.物體M與地面間的摩擦力為5牛 B.物體M與地面間的摩擦力為10N
C.水平拉力F做功的功率為20瓦 D.1秒內滑輪對物體M做功為10焦
例5：利用動滑輪將重物G沿斜面運動拉上去。已知斜面高為h，長為l=2h、拉力為F。若不計摩擦和滑輪自重，下面關系式中成立的是（ ）
A.F=G B.F= C.F= D.F=
例6：在如圖所示的裝置中，物體A的質量m＝10kg，在F的作用下，物體以0.4m/s的速度在水平面上做勻速直線運動，彈簧測力計的示數為10N。求：(不計滑輪重和繩重，不計滑輪軸上摩擦)
拉力F為多少牛？
物體受到水平面的阻力是多少牛？
在10s內拉力做功多少焦耳？
拉力的功率為多大？
知識點四、滑輪組
構成：實際應用時，常常將動滑輪和定滑輪組合而成滑輪組。
特點：使用滑輪組，可以省力，有的可以改變力的方向，但費距離。
使用時，動滑輪和物體的總重由幾股繩子承擔，那么拉起物體所用的力就是總重的幾分之一。
例1 例2
例1：如圖所示，物體A、B分別重20N、10N，滑輪和繩子的重忽略不計，滑輪摩擦不計，此時物體A在水平面上向右做勻速直線運動，若用力F向左拉物體A，使物體A向左做勻速直線運動，則F的大小______。
例2：如圖所示，物體A重120N，此時A恰能沿著水平桌面以0.2m/s的向右做勻速直線運動，若將B以原速度勻速上升，需要對A施加100N水平向左的拉力，則（不計摩擦，繩重及滑輪重），則B的重力大小為_(kāi)________，A向左運動時拉力功率為_(kāi)_________。
例3：用如圖所示的滑輪組搬運物體A。已知物體A的重力為100牛。在拉力F作用下，物體A做勻速直線運動，5秒內運動了10米。物體A所受的阻力是重力的0.3倍，不計 滑輪的重和繩子摩擦。對此過程的分析，合理的是 （ ）
A．兩個滑輪都是動滑輪，在計算效率時要考慮物體所受摩擦力
B．物體A在運動過程中所受的合力為0牛
C．拉力F在這個過程中所做的功為1000焦，功率為200瓦
D．因?yàn)槲矬w勻速運動，拉力F為30牛
知識點五：滑輪機械效率
例1：如圖所示是某小組在“測滑輪組機械效率”的實驗中進行的一個探究活動（每個滑輪等重，忽略繩重及各種摩擦力），測得數據如下表。
實驗時應該_________拉動繩子使鉤碼上升。
乙滑輪組的機械效率為_(kāi)__________%；小強用丙裝置也將鉤碼勻速提升了5cm，則丙滑輪組的機械效率為_(kāi)________%。
例2：在做“滑輪組機械效率”的實驗中，小張同學組裝了如圖所示甲、乙兩個滑輪組（每只滑輪重都相同，不計摩擦和繩重）。
對于甲圖所示的滑輪組，如果沒有刻度尺，只要測出鉤碼重G，然后豎直向上運動拉動彈簧秤使鉤碼升高，從彈簧秤上讀出拉力值F，即可算出滑輪組的機械效率η=_____________
比較甲、乙兩滑輪組的機械效率大小：η甲________η乙
實驗后小張猜想，對于同一滑輪組（例如圖乙），它的機械效率也可能不是固定的，于是他用實驗進行了探究，并證明自己的猜想是正確的。你認為他應采用的正確方法是什么？__________________________
例3：如圖所示，工人通過滑輪組使重900N的箱子以0.4m/s的速度從地面升到12m高的五樓上。求：
工人拉繩子的速度是多少？
工人吊起箱子過程中做的有用功是多少？
若滑輪組的機械效率為80%，則工人做功的功率為多少？
參考答案
知識點二：
例1：D
例2:16W
例3：不變，50J
例4：（1）400N， 150N
知識點三：
例1： 2N
例2：A
例3：1N；0.6J
例4：C
例5：C
例6： （1）20N；（2）10N；（3）40J；（4）4W
知識點四：
例1：10N
例2：25N；20W
例3：B
知識點五：
例1：（1）沿豎直方向勻速；（2）73.5%；83.3%
例2：（1）G/3F×100%；（2）＞；（3）利用乙裝置，分別將不同數量的鉤碼提升相同高度，測量其機械效率進行比較。
例3：（1）0.8m/s；（2）10800J；（3）450W
