安全一萬天，
事故一瞬間。
智慧分享

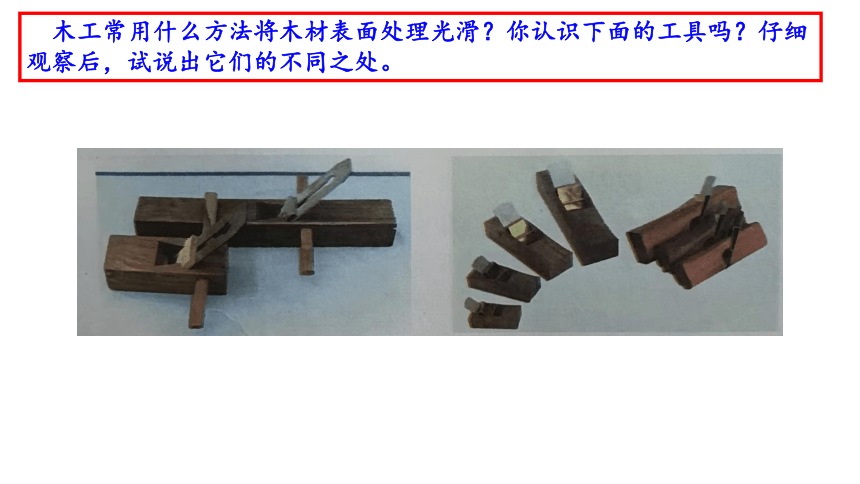

木工常用什么方法將木材表面處理光滑？你認識下面的工具嗎？仔細觀察后，試說出它們的不同之處。
傳統木工刨及其使用
家具制作的合縫，各種線形制作的大氣和規矩與否，都表現在木工刨子的制作和正確使用方面。手工刨種類多，作用于木料的粗刨、細刨、凈料、凈光、起線、刨槽、刨圓等方面的制作工藝。

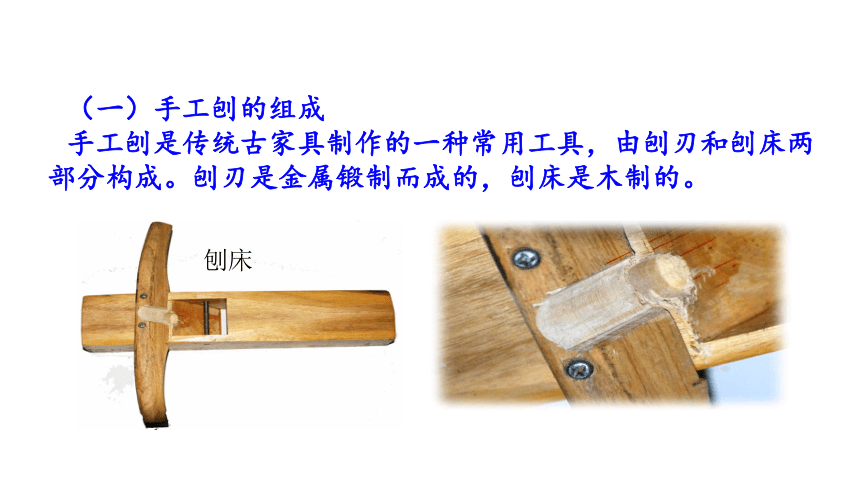

（一）手工刨的組成
手工刨是傳統古家具制作的一種常用工具，由刨刃和刨床兩部分構成。刨刃是金屬鍛制而成的，刨床是木制的。
刨床

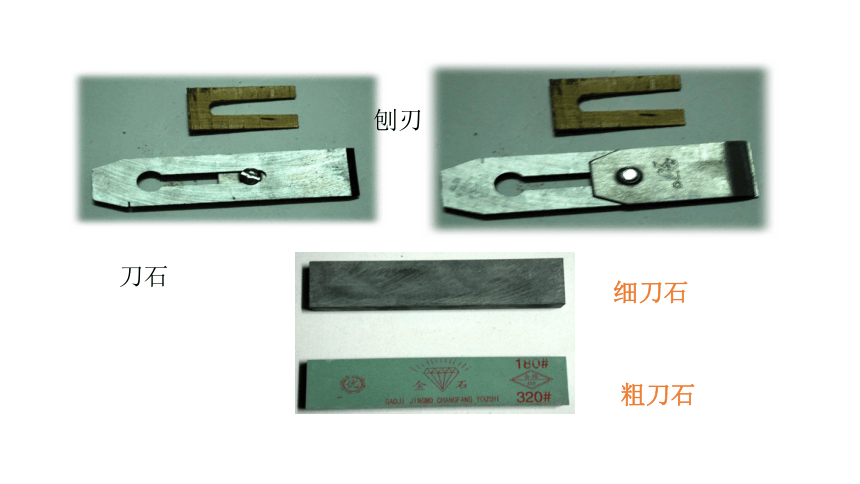

刨刃
刀石
細刀石
粗刀石

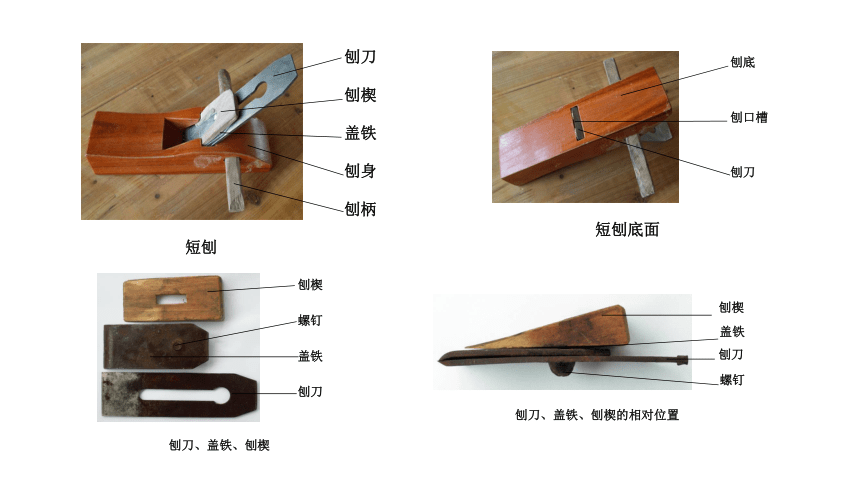

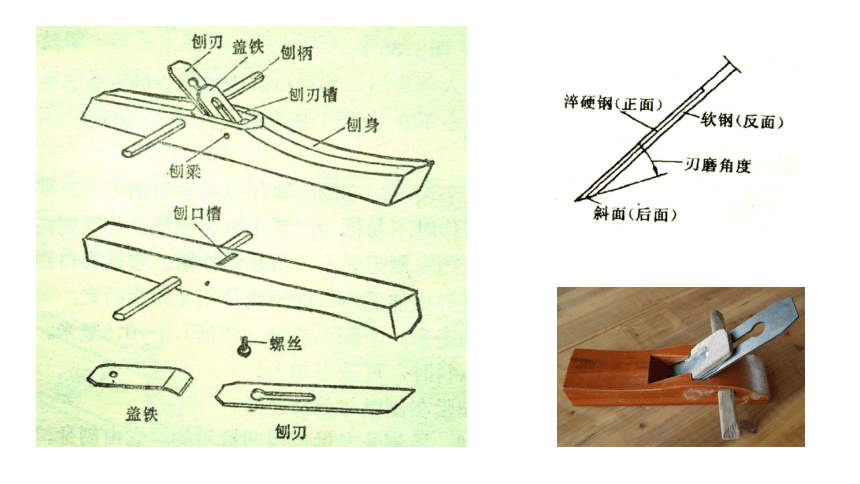

刨刀
刨楔
蓋鐵
刨身
刨柄
短刨
刨底
刨口槽
刨刀
短刨底面
刨楔
螺釘
蓋鐵
刨刀
刨刀、蓋鐵、刨楔
蓋鐵
刨楔
刨刀
螺釘
刨刀、蓋鐵、刨楔的相對位置

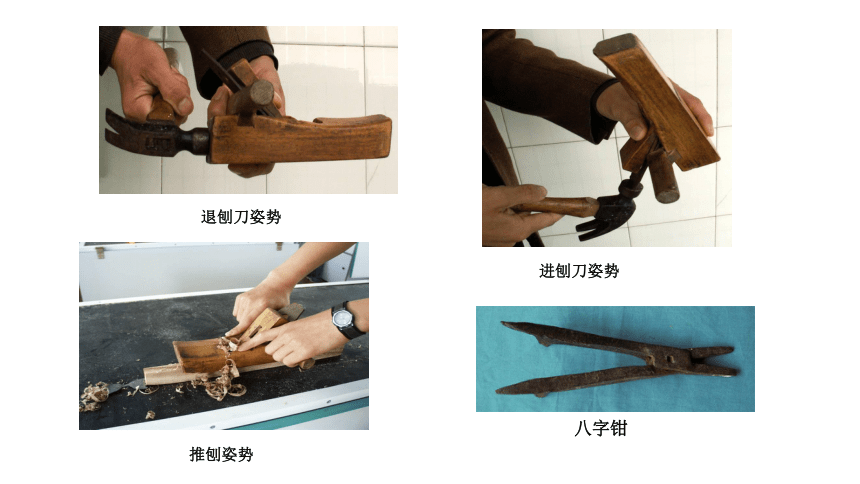

退刨刀姿勢
進刨刀姿勢
推刨姿勢
八字鉗

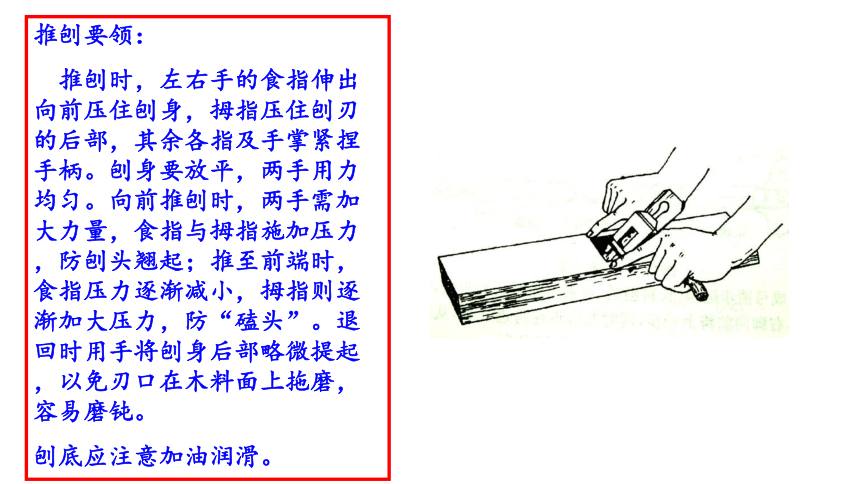

推刨要領：
推刨時，左右手的食指伸出向前壓住刨身，拇指壓住刨刃的后部，其余各指及手掌緊捏手柄。刨身要放平，兩手用力均勻。向前推刨時，兩手需加大力量，食指與拇指施加壓力，防刨頭翹起；推至前端時，食指壓力逐漸減小，拇指則逐漸加大壓力，防“磕頭”。退回時用手將刨身后部略微提起，以免刃口在木料面上拖磨，容易磨鈍。
刨底應注意加油潤滑。

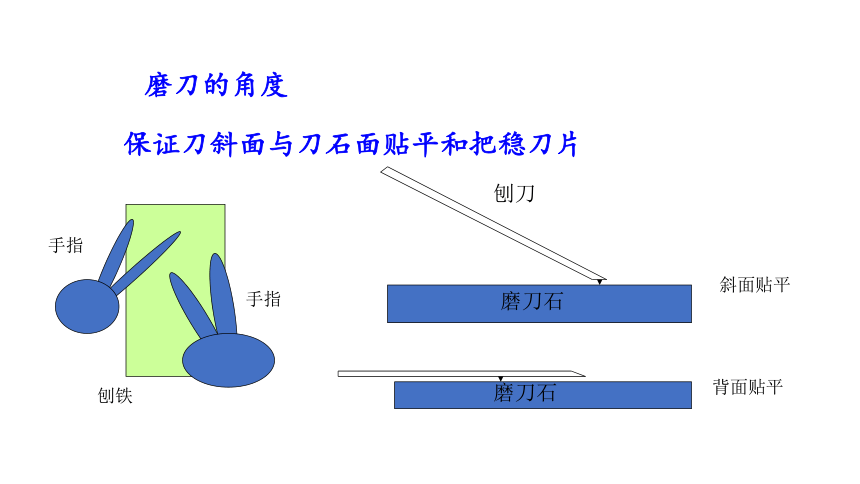

磨刀的角度
磨刀石
保證刀斜面與刀石面貼平和把穩刀片
刨刀
磨刀石
背面貼平
斜面貼平
刨鐵
手指
手指

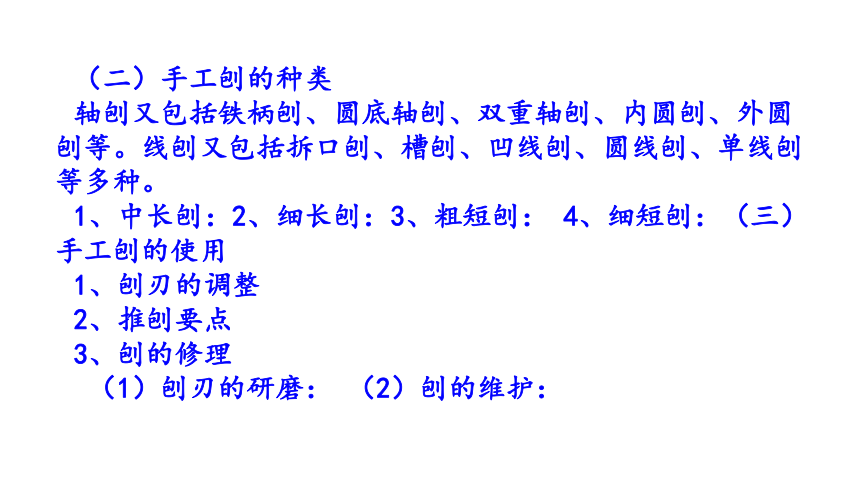

（二）手工刨的種類
軸刨又包括鐵柄刨、圓底軸刨、雙重軸刨、內圓刨、外圓刨等。線刨又包括拆口刨、槽刨、凹線刨、圓線刨、單線刨等多種。
1、中長刨：2、細長刨：3、粗短刨： 4、細短刨：（三）手工刨的使用
1、刨刃的調整
2、推刨要點
3、刨的修理
（1）刨刃的研磨： （2）刨的維護：
木工工作臺
條凳
板夾
多功能木工臺
怎樣刨削平面：
刨削前的準備
勒線要領：
導板緊貼木料邊，
尺桿調整適度長。
右手拿緊勒線器，
勻速下移線劃成。
討論：
木料怎樣固定在工作臺上？
怎樣選擇木料的刨削方向？
怎樣將刨刃調整適當？
在木料上勒線的目的是什么？
刨削要領
食指刀前拇指后，
其余指掌手柄握。
底平壓料用力勻，
拇指前推食指壓。
刨至前端減壓力，
退刨后端上提拉。
思考與練習：
用小方木做平面刨削練習。
判斷下圖刨削操作過程的正誤，錯誤的操作會使木料出現什么問題？
你能用哪些方法來測量刨削面是否平滑，試著實踐一下，看看效果如何。
刨削技術練習方案
技術項目名稱：
材料名稱、規格、數量 工具選擇， 場地要求，
操作程序與技法運用
操作人
操作時間： 年 月 日
除了能起到將木料表面處理平滑的作用外，刨削還有什么作用？
判斷上面兩圖的操作有什么作用？
刨削技術練習評價
材料選擇 工具調整 技術要領掌握 質量效果
自評
他評
評價分為：好、較好、一般、較差四個級別
手工鑿及其羊角鋃頭使用
手工鑿是傳統木工工藝中木結構結合的主要工具，用于鑿眼、挖空、剔槽、鏟削的制作方面。
榫鑿
板鑿
羊角鋃頭
其他工具
鑿子的結構與種類
各種寬度的打鑿
打鑿
薄鑿
斜邊鑿
圓鑿
不同鑿的刃口
鐵環
鑿柄
鑿褲
鑿刃
鑿眼的姿勢
孔的寬度由鑿的寬度決定。
木料放在墊木或工作凳上，打眼的面向上。人可坐在木料上面，如果木料短小，可以用腳踏牢。
鑿透孔（全眼）時，應先鑿正面；到一半深，將木料翻身，從背面打鑿，這樣眼的四周不會產生撕裂現象，正面應留半線，背面不留線。鑿不透孔時，要注意深度，隨時測量深度，并將木屑清除干凈。
大面（基準面）用直角尺劃孔位置線
第二面劃孔位置線
第三面劃孔位置線
拖線法劃孔邊線
掉頭劃另一面孔邊線
標上透孔符號
鑿眼：
邊線留3mm鑿孔
依次鑿孔，剔出木屑
修整邊線
依樣鑿另一面
鑿透孔完成
安全規則
（1）不可勉強使用不銳利的鑿子。因為較鈍的鑿子刃口易打滑，極易傷人。
（2）握鑿子行動時，禁止跑步，禁止將鑿子放入口袋。
（3）不用時，鑿子應放在工作臺或置于工具箱內，刃口不可外露。
（4）把鑿子遞給別人時，刃口應朝向自己方向。
木銼刀及其使用
粗齒木銼刀：粗銼刀的齒距大，齒深，不易堵塞，適宜于粗加工（即加工余量大、精度等級和表面質量要求低）及較松軟木料的銼削，以提高效率。
細齒木銼刀：適宜對材質較硬的材料進行加工，在細加工時也常選用，以保證加工件的準確度。
用砂棒砂磨
置砂紙于平面上砂磨
扦鉆
手搖鉆
桌夾臺虎鉗
螺絲刀
斧頭
