智慧分享
木材加工利用過程

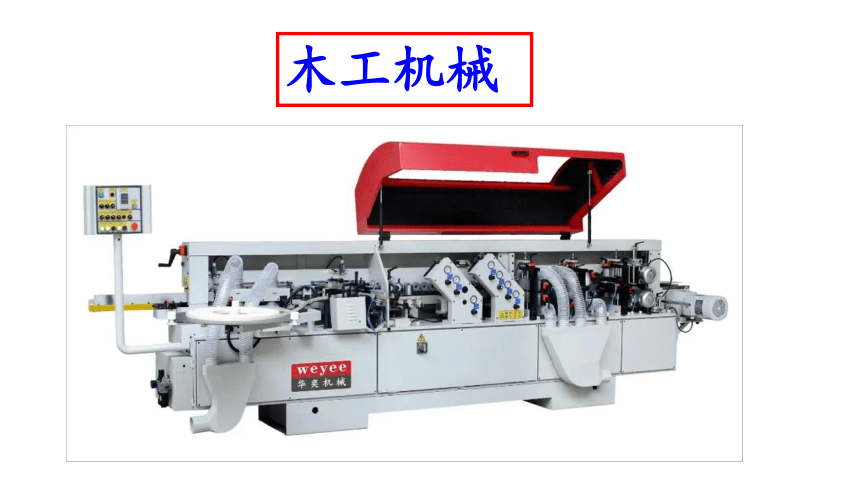

木工機械
木工機械的發展史：
機床是對金屬或其他材料的坯料或工件進行加工,使之獲得所要求的幾何形狀,尺寸精度和表面質量的機器.
　機床主要包括金屬切削機床,主要用于對金屬進行切削加工;木工機床,用于對木材進行切削加工;特種加工機床,用物理,化學等方法對工件進行特種加工;鍛壓機械.狹義的機床僅指使用的最廣泛,數量最多的金屬切削機床.
　國內歷史記載,3000年前的商代和西周時期,最早制成了青銅刀具.國外記載中最古老的木工機床是公元前埃及人制造的弓形車床.1384年在歐洲出現的以水,畜力,風力為動力驅動鋸條作往復運動鋸剖原木.
18世紀末,近代木工機械在英國誕生.其中被稱為"木工機床之父"的英國造船工程師本瑟姆(S.Benthem)從1791年相繼制造出平刨,銑[xǐ ]床,圓鋸機,鉆床.只有刀具和軸承是金屬的,其余都是木質的結構.后來其弟子布魯奈爾(M.I.Brner)對其作了改進.
　1808年英國人威廉紐伯里(Welliums Newberry)發明帶鋸機.50年后法國人完善了帶鋸條的焊接技術,帶鋸機獲得普遍應用.
　19世紀初,美國經濟的發展,大量歐洲移民移入美國,美國需要大量的住宅和船只,加上美國豐富的森林資源.木工機械得到了較大發展.1828年由美國人伍得奧斯(Woodworth)發明了單面壓刨.

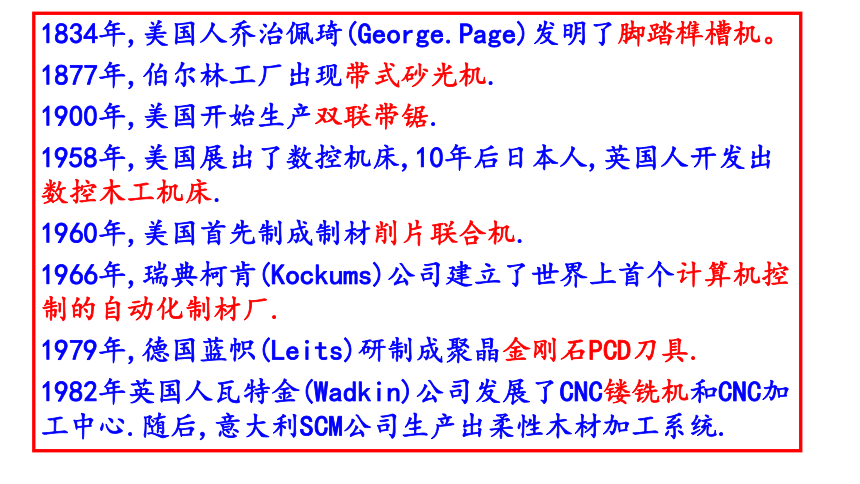

1834年,美國人喬治佩琦(George.Page)發明了腳踏榫槽機。
1877年,伯爾林工廠出現帶式砂光機.
1900年,美國開始生產雙聯帶鋸.
1958年,美國展出了數控機床,10年后日本人,英國人開發出數控木工機床.
1960年,美國首先制成制材削片聯合機.
1966年,瑞典柯肯(Kockums)公司建立了世界上首個計算機控制的自動化制材廠.
1979年,德國藍幟(Leits)研制成聚晶金剛石PCD刀具.
1982年英國人瓦特金(Wadkin)公司發展了CNC鏤銑機和CNC加工中心.隨后,意大利SCM公司生產出柔性木材加工系統.

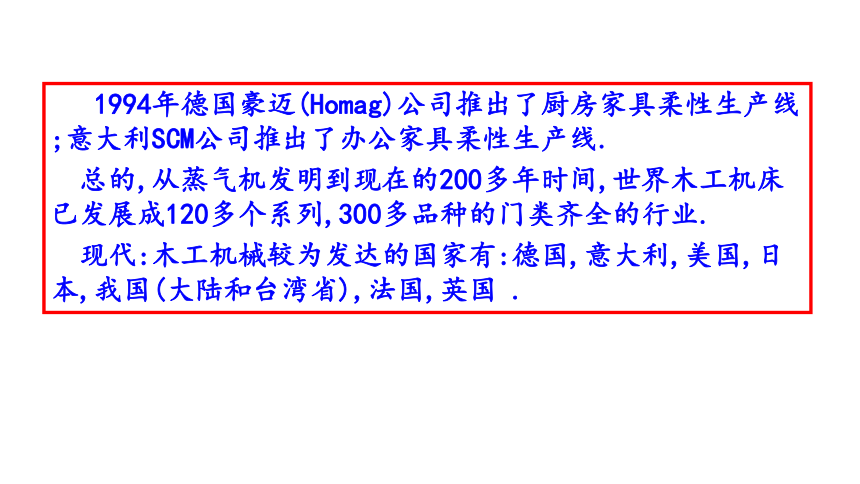

1994年德國豪邁(Homag)公司推出了廚房家具柔性生產線;意大利SCM公司推出了辦公家具柔性生產線.
　總的,從蒸氣機發明到現在的200多年時間,世界木工機床已發展成120多個系列,300多品種的門類齊全的行業.
現代:木工機械較為發達的國家有:德國,意大利,美國,日本,我國(大陸和臺灣省),法國,英國 .

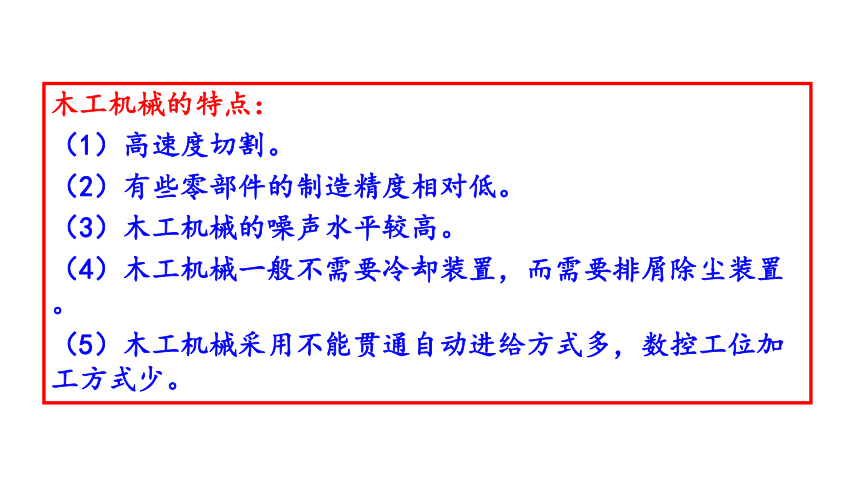

木工機械的特點：
（1）高速度切割。 　　
（2）有些零部件的制造精度相對低。 　　
（3）木工機械的噪聲水平較高。 　　
（4）木工機械一般不需要冷卻裝置，而需要排屑除塵裝置。 　　
（5）木工機械采用不能貫通自動進給方式多，數控工位加工方式少。

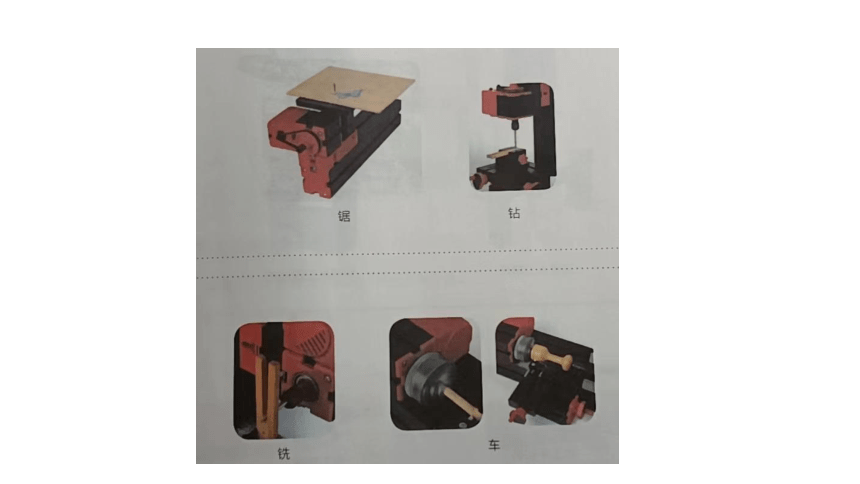

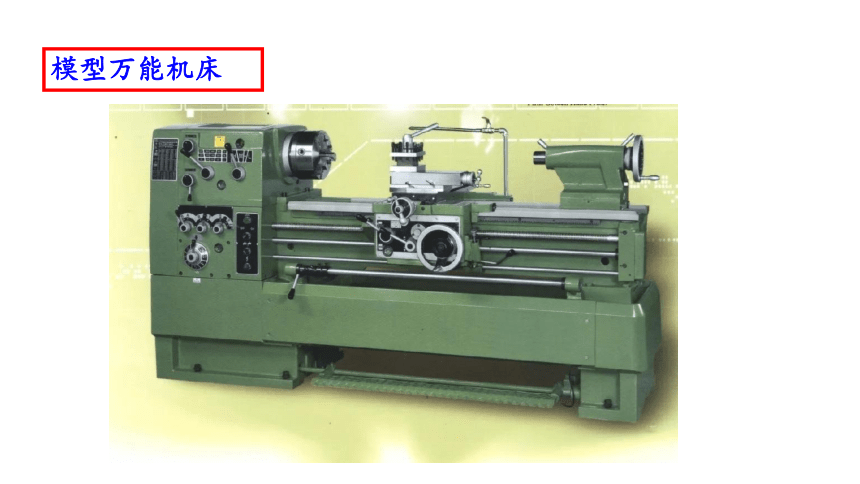

模型萬能機床

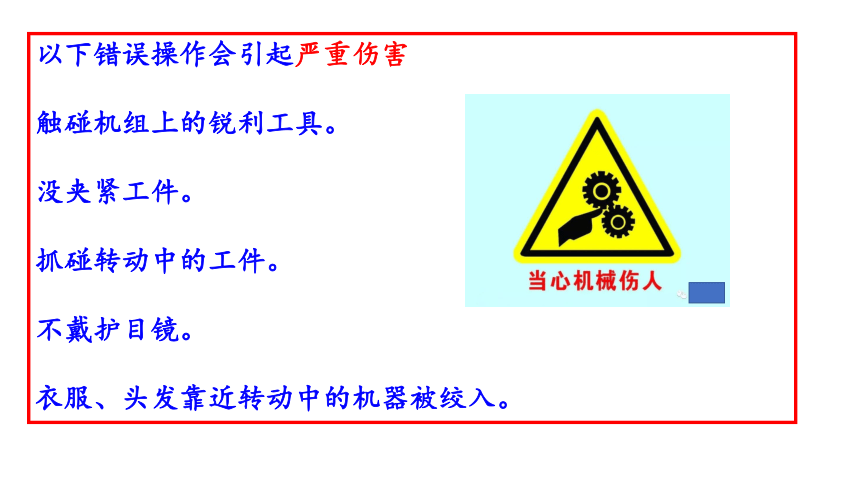

以下錯誤操作會引起嚴重傷害
觸碰機組上的銳利工具。
沒夾緊工件。
抓碰轉動中的工件。
不戴護目鏡。
衣服、頭發靠近轉動中的機器被絞入。
木工常用機械
木工鋸刨機
微型臺鋸
普通木工車床
車【動詞】：加工切削物件。多指用車床切削東西
宋·洪皓《松漠紀聞 補遺》：“麋角與鹿角不同，麋角如駝骨，通身可車，卻無紋。”
吳運鐸《把一切獻給黨 新任務》：“在引信的加工方法上，一向是沿襲著老法子，先將碎銅熔化，鑄成銅棍，再用車床來車。”
木工車床為主軸箱與進給箱連體結構，適用于加工直徑大、長度短的工件，可用高速鋼或硬質合金刀具對鋼件、鑄鐵件及輕合金件進行加工，可完成外圓、內孔、端面、錐面、切槽、切斷等粗、精車削加工。
　　性能特點
　　木工車床性能出色，根據調查基本上可以做到“人停車不停，一天干三班”。但前提是必須按照說明書進行及時維護保養。而且對于粗車加工吃刀量可以達到3個左右，傳動系統的優化設計極大的降低了機床的故障率，而特殊處理過的齒輪系統可以將更多的阻尼扭矩轉移到各個軸，使軸部受力，進而保護了齒部。
普通木工車床
單面木工壓刨機
木工平刨機
木工平刨機
木工帶鋸機
木工帶鋸機，以環狀無端的帶鋸條為鋸具，繞在兩個鋸輪上作單向連續的直線運動來鋸切木材的鋸機。主要由床身，鋸輪，上鋸輪升降和仰俯裝置，帶鋸條張緊裝置，鋸條導向裝置，工作臺，導向板等組成。床身由鑄鐵或鋼板焊接制成。
鉆床
鉆床指主要用鉆頭在工件上加工孔的機床。通常鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床結構簡單，加工精度相對較低，可鉆通孔、盲孔，更換特殊刀具，可擴、锪孔，鉸孔或進行攻絲等加工。加工過程中工件不動，讓刀具移動，將刀具中心對正孔中心，并使刀具轉動（主運動）。鉆床的特點是工件固定不動，刀具做旋轉運動。
木工圓鋸機

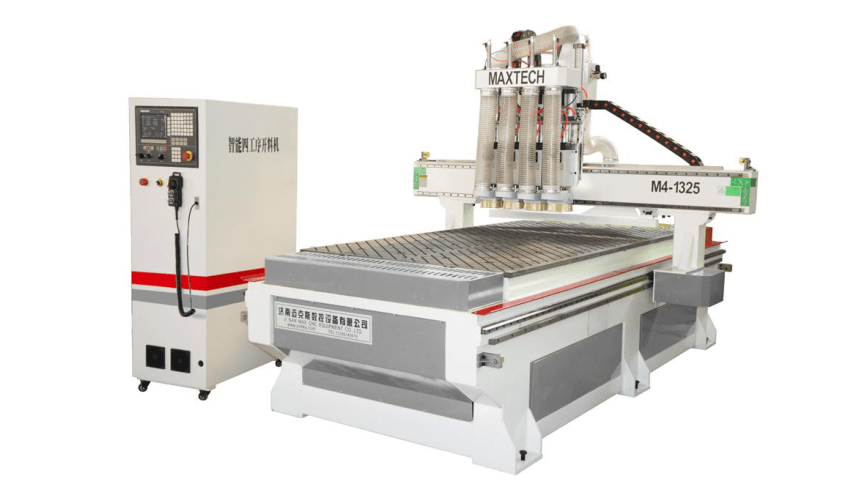

鏤銑機
鏤：雕刻：鏤花。鏤刻。鏤空。鏤骨銘心（喻感激或牢記不忘）。鏤月裁云（喻巧奪天工的制作）。鏤塵吹影（喻徒勞）。
銑：讀作銑（xǐ、xiǎn），是指一種用圓形能旋轉的多刃刀具切削金屬的專用設備，稱“銑床”，上有“銑刀”。在銑床上加工金屬工件：～削。
鏤
銑
木工雕刻機
加工一些平面圖案，
