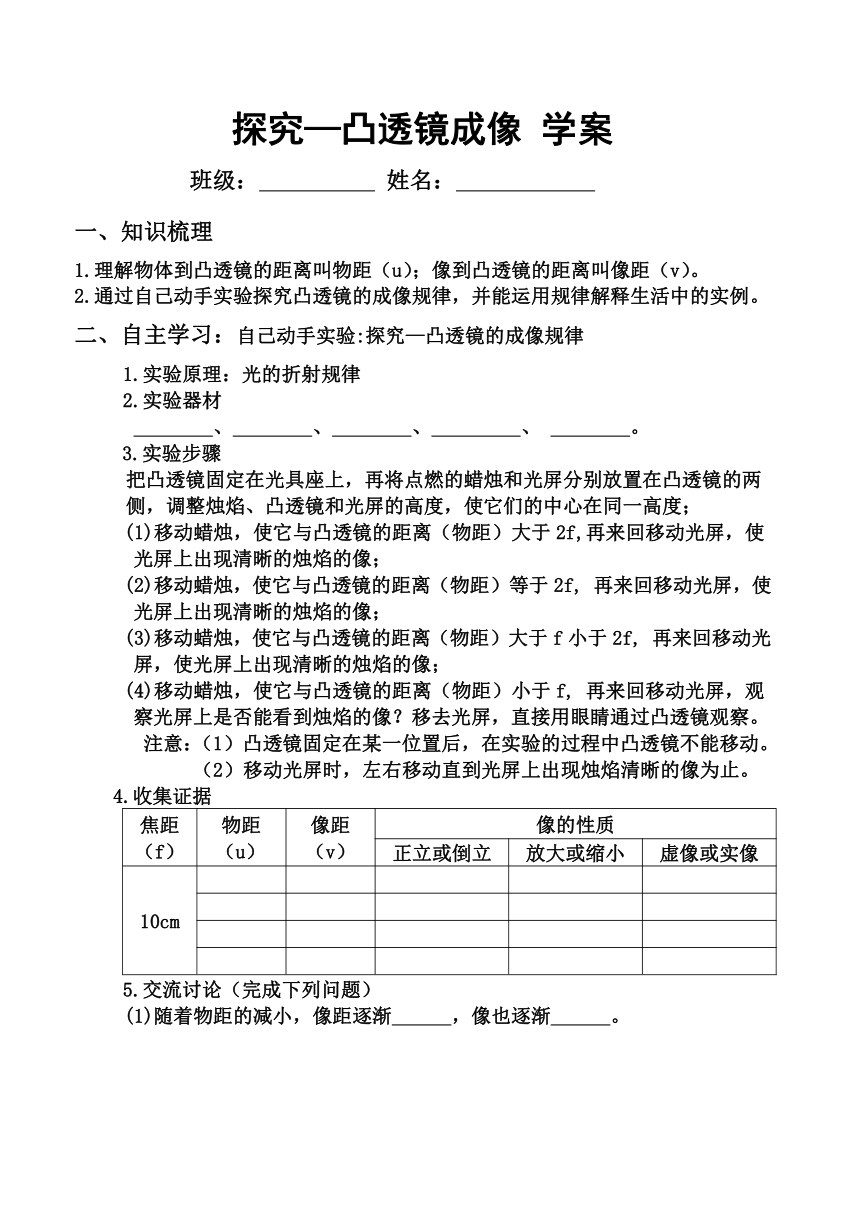

探究—凸透鏡成像 學案
班級： 姓名：
一、知識梳理
1.理解物體到凸透鏡的距離叫物距（u）；像到凸透鏡的距離叫像距（v）。
2.通過自己動手實驗探究凸透鏡的成像規律，并能運用規律解釋生活中的實例。
二、自主學習：自己動手實驗:探究—凸透鏡的成像規律
1.實驗原理：光的折射規律
2.實驗器材
、 、 、 、 。
3.實驗步驟
把凸透鏡固定在光具座上，再將點燃的蠟燭和光屏分別放置在凸透鏡的兩側，調整燭焰、凸透鏡和光屏的高度，使它們的中心在同一高度；
(1)移動蠟燭，使它與凸透鏡的距離（物距）大于2f,再來回移動光屏，使光屏上出現清晰的燭焰的像；
(2)移動蠟燭，使它與凸透鏡的距離（物距）等于2f, 再來回移動光屏，使光屏上出現清晰的燭焰的像；
(3)移動蠟燭，使它與凸透鏡的距離（物距）大于f小于2f, 再來回移動光屏，使光屏上出現清晰的燭焰的像；
(4)移動蠟燭，使它與凸透鏡的距離（物距）小于f, 再來回移動光屏，觀察光屏上是否能看到燭焰的像？移去光屏，直接用眼睛通過凸透鏡觀察。
注意：（1）凸透鏡固定在某一位置后，在實驗的過程中凸透鏡不能移動。
（2）移動光屏時，左右移動直到光屏上出現燭焰清晰的像為止。
4.收集證據
焦距 （f） 物距 （u） 像距 （v） 像的性質
正立或倒立 放大或縮小 虛像或實像
10cm
5.交流討論（完成下列問題）
(1)隨著物距的減小，像距逐漸 ，像也逐漸 。
(2) 是成放大的像與縮小的像的分界點， 是成實像與虛像的分界點。
(3)凸透鏡所成的實像都是 的，虛像都是 的。
三、鞏固訓練
1.做“探究--凸透鏡成像”實驗時，放好儀器，調節 、 和 ，使它們中心的高度相同，即都處在透鏡的主軸上，叫共軸調節．
有一凸透鏡f=15cm，若物體放在焦點外5cm，則像一定是( )
A.正立放大虛像． B.倒立放大虛像． C.倒立縮小實像． D.倒立放大實像．
2.物體沿凸透鏡的主軸，從遠處逐漸移向焦點過程中，像的位置和大小的變化將是 ( )
A.像逐漸靠近凸透鏡，并逐漸變大．B.像逐漸靠進凸透鏡，并逐漸變小．
C.像逐漸遠離凸透鏡，并逐漸變小．D.像逐漸遠離凸透鏡，并逐漸變大．
3.在研究凸透鏡成像的實驗中，在屏上得到了燭焰的像，恰有一小蟲飛落在透鏡的中間部分，那么在屏上所成的像( )
A.變成了小蟲的像． B.像的中間沒有了．
C.大小不變，亮度比原來暗了． D.大小和亮度與原來一樣．
4.關于實像和虛像，下列說法正確的是（　　）
A．實像能用光屏呈接到，虛像不能
B．虛像是人的幻覺，并沒有光線進入人眼，實像則相反
C．實像一定是由光的折射現象形成的，虛像一定是由光的反射現象形成的
D．實像有放大的也有縮小的，而虛像都是放大的
5.物體通過凸透鏡可成（　　）
A．正立、縮小虛像　B．正立、放大虛像　C．倒立、放大虛像　D．正立、放大實像
6.一個凸透鏡的焦距是10厘米，物體放在凸透鏡前，在光屏上得到一個放大的清晰的像，則物距（　　）
A．小于10厘米　B．小于20厘米，大于10厘米　C．大于20厘米　D．等于10厘米
7.在“研究凸透鏡成像“的實驗中，先調整透鏡、光屏與燭焰的中心在同一高度，然后固定好蠟燭與透鏡的位置如圖所示，若所用凸透鏡的焦距為10厘米，則下列說法中哪一個是正確的？（　　）
A．在50厘米至60厘米刻度之間移動光屏，可以
得到縮小的實像
B．在60厘米至100厘米刻度之間移動光屏，可以得到放大的實像　　
C．隔著透鏡觀察燭焰，可以看到放大的虛像　　D．以上說法都不對
8.用圓形的魚缸或透明的罐頭瓶養魚，從側面觀賞缸內的魚，你看到的那條魚是（　　）
A．實物　　B．等大的實像　　C．放大的實像　　D．放大的虛像
9.小麗在做凸透鏡成像實驗時，不慎將凸透鏡上部碰掉一塊，則在熒光屏上（　　）
A．得不到像　B．得不到完整的像　C．成像效果不受影響　D．像是完整的，亮度變暗
10.
小明在做凸透鏡成像實驗時，發現當蠟燭離透鏡15cm時，在光屏上得到一個倒立放大的實像，則小明實驗用凸透鏡的焦距可能是（　　）
A．5cm　　B．10cm　　C．15cm　　D．20cm
11.在“研究凸透鏡成像實驗“中，物體在光屏上所成的像一定是（　　）
A．正立的像　　B．縮小的像　　C．放大的像　　D．倒立的像
