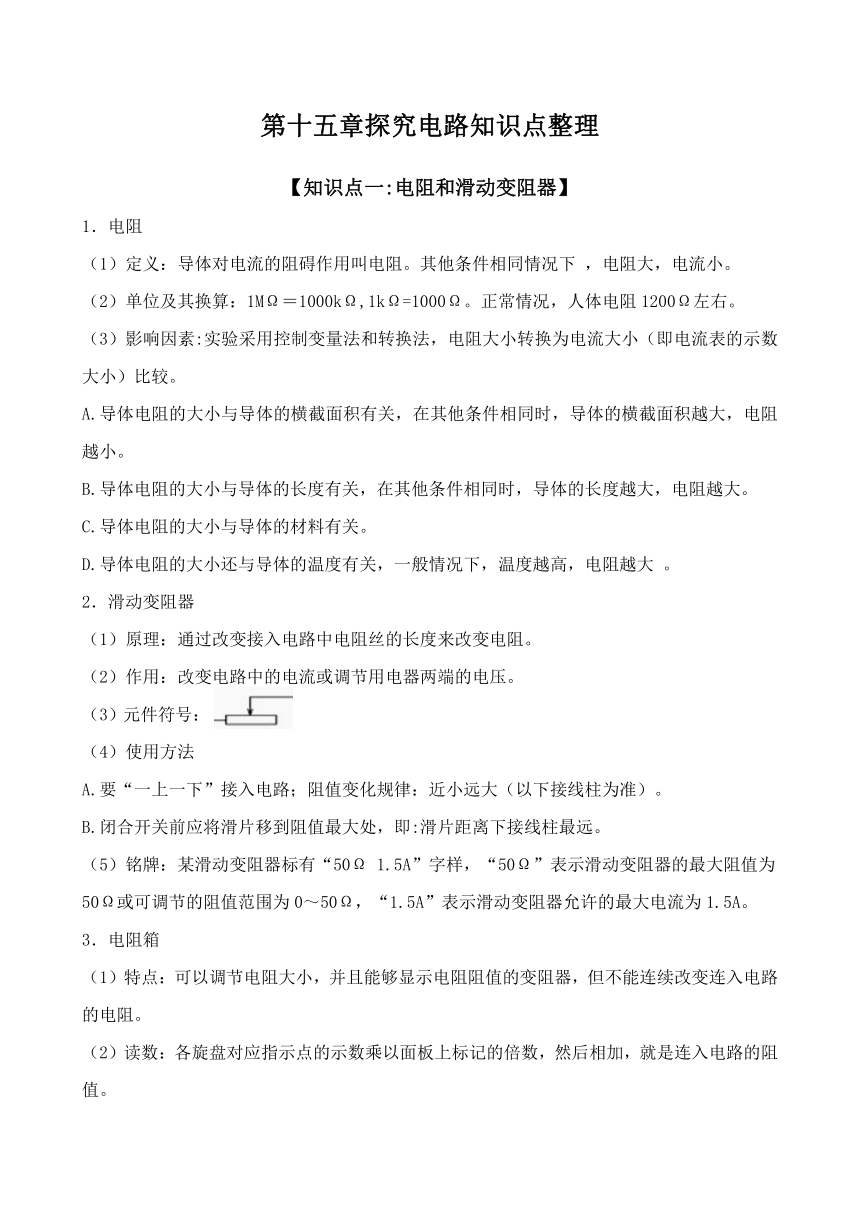

第十五章探究電路知識點整理
【知識點一:電阻和滑動變阻器】
1．電阻
（1）定義：導體對電流的阻礙作用叫電阻。其他條件相同情況下 ，電阻大，電流小。
（2）單位及其換算：1MΩ＝1000kΩ,1kΩ=1000Ω。正常情況，人體電阻1200Ω左右。
（3）影響因素:實驗采用控制變量法和轉換法，電阻大小轉換為電流大小（即電流表的示數大小）比較。
A.導體電阻的大小與導體的橫截面積有關，在其他條件相同時，導體的橫截面積越大，電阻越小。
B.導體電阻的大小與導體的長度有關，在其他條件相同時，導體的長度越大，電阻越大。
C.導體電阻的大小與導體的材料有關。
D.導體電阻的大小還與導體的溫度有關，一般情況下，溫度越高，電阻越大 。
2．滑動變阻器
（1）原理：通過改變接入電路中電阻絲的長度來改變電阻。
（2）作用：改變電路中的電流或調節用電器兩端的電壓。
（3）元件符號：
（4）使用方法
A.要“一上一下”接入電路；阻值變化規律：近小遠大（以下接線柱為準）。
B.閉合開關前應將滑片移到阻值最大處，即:滑片距離下接線柱最遠。
（5）銘牌：某滑動變阻器標有“50Ω 1.5A”字樣，“50Ω”表示滑動變阻器的最大阻值為50Ω或可調節的阻值范圍為0～50Ω，“1.5A”表示滑動變阻器允許的最大電流為1.5A。
3．電阻箱
（1）特點：可以調節電阻大小，并且能夠顯示電阻阻值的變阻器，但不能連續改變連入電路的電阻。
（2）讀數：各旋盤對應指示點的示數乘以面板上標記的倍數，然后相加，就是連入電路的阻值。

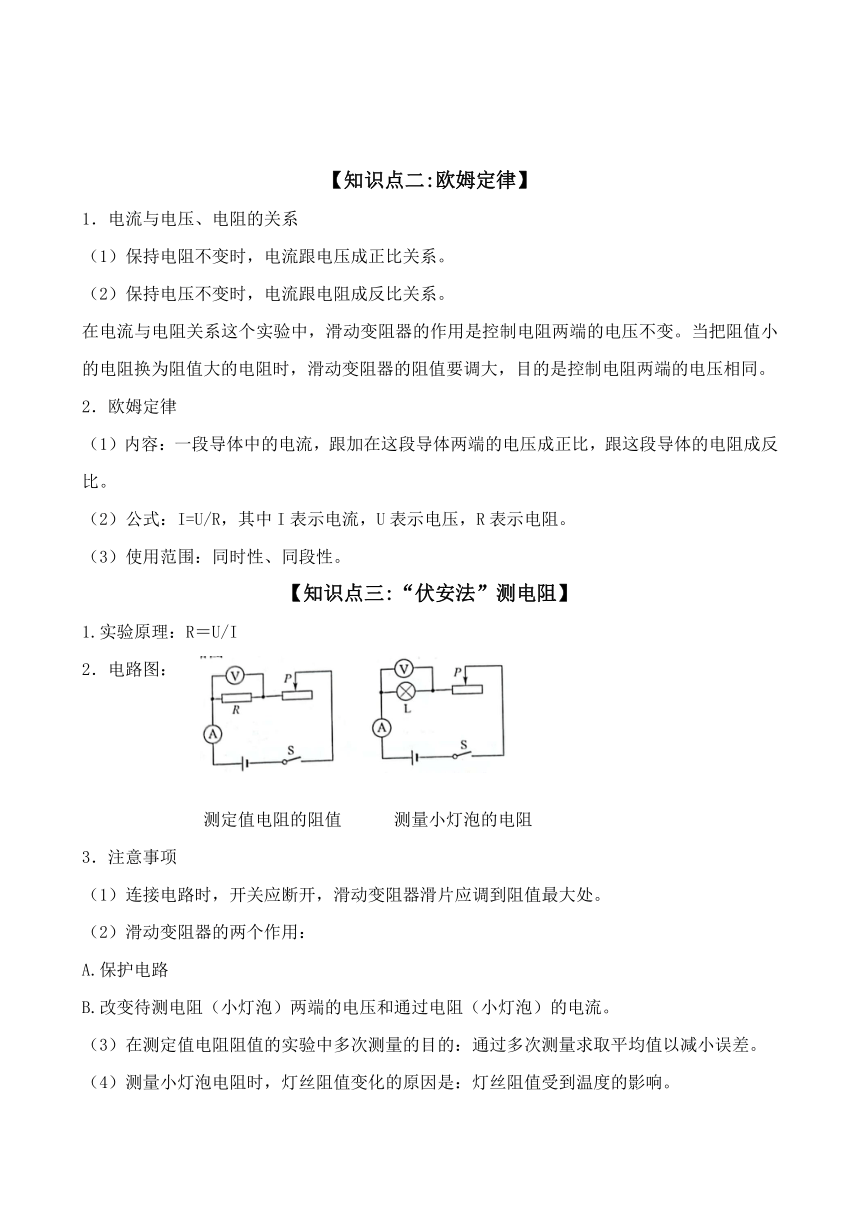

【知識點二:歐姆定律】
1．電流與電壓、電阻的關系
（1）保持電阻不變時，電流跟電壓成正比關系。
（2）保持電壓不變時，電流跟電阻成反比關系。
在電流與電阻關系這個實驗中，滑動變阻器的作用是控制電阻兩端的電壓不變。當把阻值小的電阻換為阻值大的電阻時，滑動變阻器的阻值要調大，目的是控制電阻兩端的電壓相同。
2．歐姆定律
（1）內容：一段導體中的電流，跟加在這段導體兩端的電壓成正比，跟這段導體的電阻成反比。
（2）公式：I=U/R，其中I表示電流，U表示電壓，R表示電阻。
（3）使用范圍：同時性、同段性。
【知識點三:“伏安法”測電阻】
1.實驗原理：R＝U/I
2．電路圖：
測定值電阻的阻值 測量小燈泡的電阻
3．注意事項
（1）連接電路時，開關應斷開，滑動變阻器滑片應調到阻值最大處。
（2）滑動變阻器的兩個作用：
A.保護電路
B.改變待測電阻（小燈泡）兩端的電壓和通過電阻（小燈泡）的電流。
（3）在測定值電阻阻值的實驗中多次測量的目的：通過多次測量求取平均值以減小誤差。
（4）測量小燈泡電阻時，燈絲阻值變化的原因是：燈絲阻值受到溫度的影響。
【知識點四:電阻的串聯和并聯】
1．電阻的串聯
（1）內容：兩個串聯電阻的總電阻等于各串聯電阻之和。
（2）公式：R=R1+R2
（3）特點：串聯電路的總電阻的阻值比任何一個分電阻的阻值都大，原因是:電阻串聯后相當于增加了導體的長度。
2．電阻的并聯
（1）內容：兩個并聯電阻的總電阻的倒數等于各并聯電阻倒數之和。
（2）公式：1/R=1/R1+1/R2
（3）特點：電阻并聯后的總電阻的阻值比任何一個分電阻的阻值都小，原因是:電阻并聯后相當于增加了導體的橫截面積。
3、電阻的串聯和并聯的實驗，采用的方法是：等效替代法。
【知識點五:家庭用電】
1．家庭電路的基本組成
①三孔插座：左零右火上接地；②保險絲：阻值大，熔點低的材料，嚴禁使用銅絲、鐵絲來代替；③電能表：測量消耗電能的儀表。
2．家庭電路各部分的作用
（1）進戶線：連接戶外的供電電路的電線，分為火線和零線，兩線之間的電壓為220V。
（2）電能表：測量用戶在一段時間內消耗的電能的儀器。
（3）閘刀開關：控制電路的總開關，要安裝干路上。
（4）熔斷器：當電路中電流過大時，自動切斷電路，起保險作用。
（5）電燈：把電能轉化為光能和內能，控制電燈的開關要與電燈串聯，且安裝在火線與燈之間。
（6）兩孔插座：接線方法:左零右火。三孔插座的上孔是與地線相連的，用電器的金屬外殼一定要接地。所有的插座和用電器都是并聯的。
3．測電筆
（1）作用：用來辨別火線和零線的工具。
（2）使用：用手接觸筆尾金屬體，用筆尖接觸導線。氖管發光則接觸的是火線，氖管不發光則接觸的是火線。
4．安全用電
（1）通常所說的觸電，是指一定大小的電流通過人體所引起的傷害事故。大量事實表明：不高于36V的電壓才是安全電壓。
（2）通常，家庭電路（220V）和動力電路（380V）的電壓都超過了安全電壓值。家庭電路中的觸電事故都是人體直接或間接接觸火線，并與地線或零線構成通路引起的。
（3）防止觸電的辦法
A.家庭電路的安裝應當符合安全用電的要求。
B.不弄濕用電器；保護好用電器的絕緣體，不使它的火線裸露。
C.對于有金屬外殼的家用電器，其外殼要接地。
D.不要靠近靠近高壓帶電體。
（4）觸電急救
A.有人觸電，不能直接去碰觸電的人，應當首先切斷電源，或者用干燥的木棍、竹竿將電線挑開，使觸電的人迅速脫離電源。
B.發生火災時，要首先切斷電源，不能帶電潑水救火。
