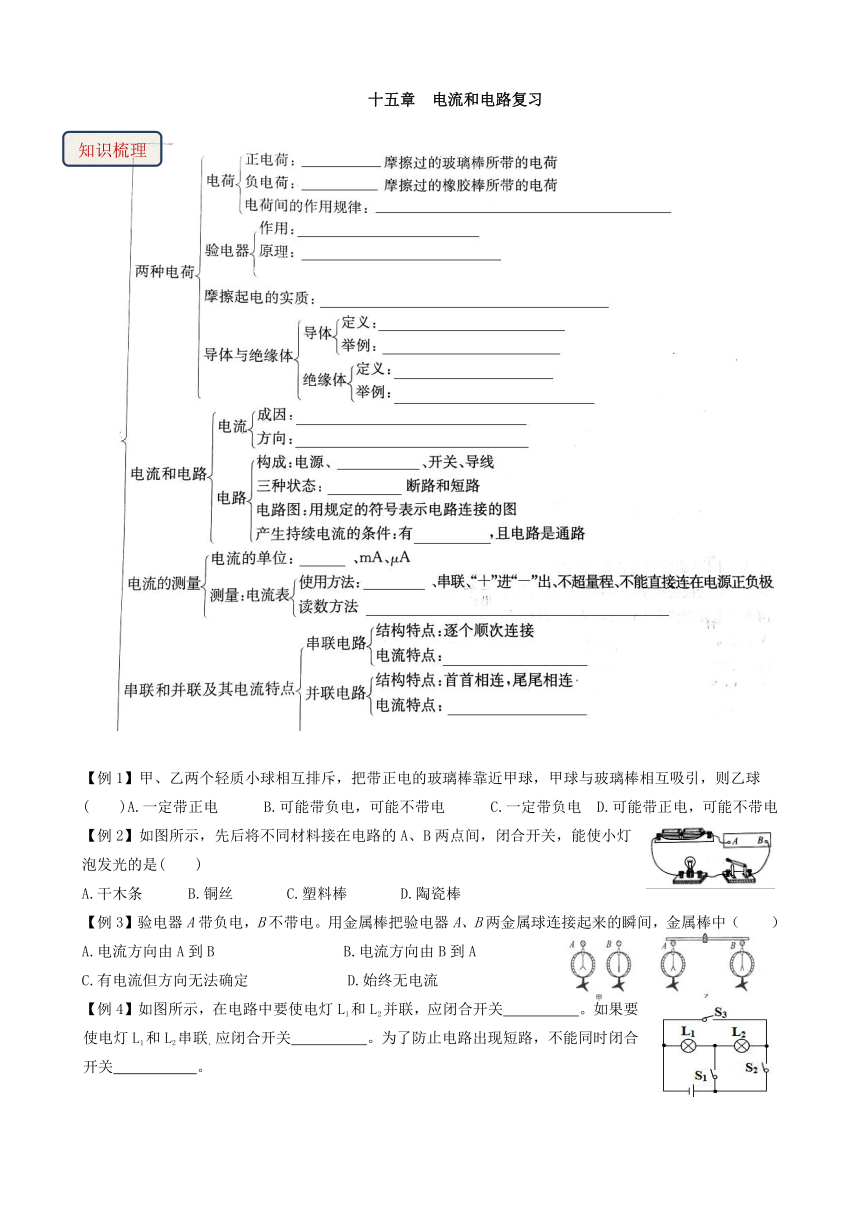

十五章 電流和電路復習
【例1】甲、乙兩個輕質小球相互排斥，把帶正電的玻璃棒靠近甲球，甲球與玻璃棒相互吸引，則乙球
( )A.一定帶正電 B.可能帶負電，可能不帶電 C.一定帶負電 D.可能帶正電，可能不帶電
【例2】如圖所示，先后將不同材料接在電路的A、B兩點間，閉合開關，能使小燈泡發光的是( )
A.干木條 B.銅絲 C.塑料棒 D.陶瓷棒
【例3】驗電器A帶負電，B不帶電。用金屬棒把驗電器A、B兩金屬球連接起來的瞬間，金屬棒中（ ）
A.電流方向由A到B B.電流方向由B到A
C.有電流但方向無法確定 D.始終無電流
【例4】如圖所示，在電路中要使電燈L1和L2并聯，應閉合開關 。如果要使電燈L1和L2串聯，應閉合開關 。為了防止電路出現短路，不能同時閉合開關 。
【變式訓練】電冰箱的壓縮機（電動機）是由溫控開關控制的，冷藏室中的照明燈是由冰箱門控制的（開門燈亮、關門燈滅）．在圖15-12所示的電路圖中，符合上述特點的是(
【例5】小明探究并聯電路電流的規律，如圖甲是實驗的電路圖。
(1)在連接電路時發現，剛接好最后一根導線，電表的指針就發生了偏轉，由此可知在連接電路時，他忘了 。
(2)他先將電流表接A處，閉合開關后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是 。
(3)他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是 ；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為 A.
(4)在解決了以上問題后，他將電流表分別接入A、B、C三點處，閉合開關，測出了一組電流數據并記錄在表格中，并立即得出了并聯電路的電流規律.請你指出他的實驗應改進的地方是 。
(5)實驗結束后，小明又利用器材連接了如圖丁所示的電路，當開關S由斷開到閉合時，電流表A2的示數
（填“變大”“變小”或“不變”）。
【例6】如圖甲所示電路中，電流表A1測的是 的電流，A2測的是 的電流.如果這兩只電表的示數如圖乙、丙所示，則通過L1的電流為 A,通過L2的電流為 A.
【例7】如圖所示是未完成連接的實物電路，請用筆畫線代替導線完成該電路的連接并在右邊虛線框內畫出對應的電路圖。要求：兩燈并聯；開關S在干路上，電流表只測通過L1的電流，導線不能交叉。
