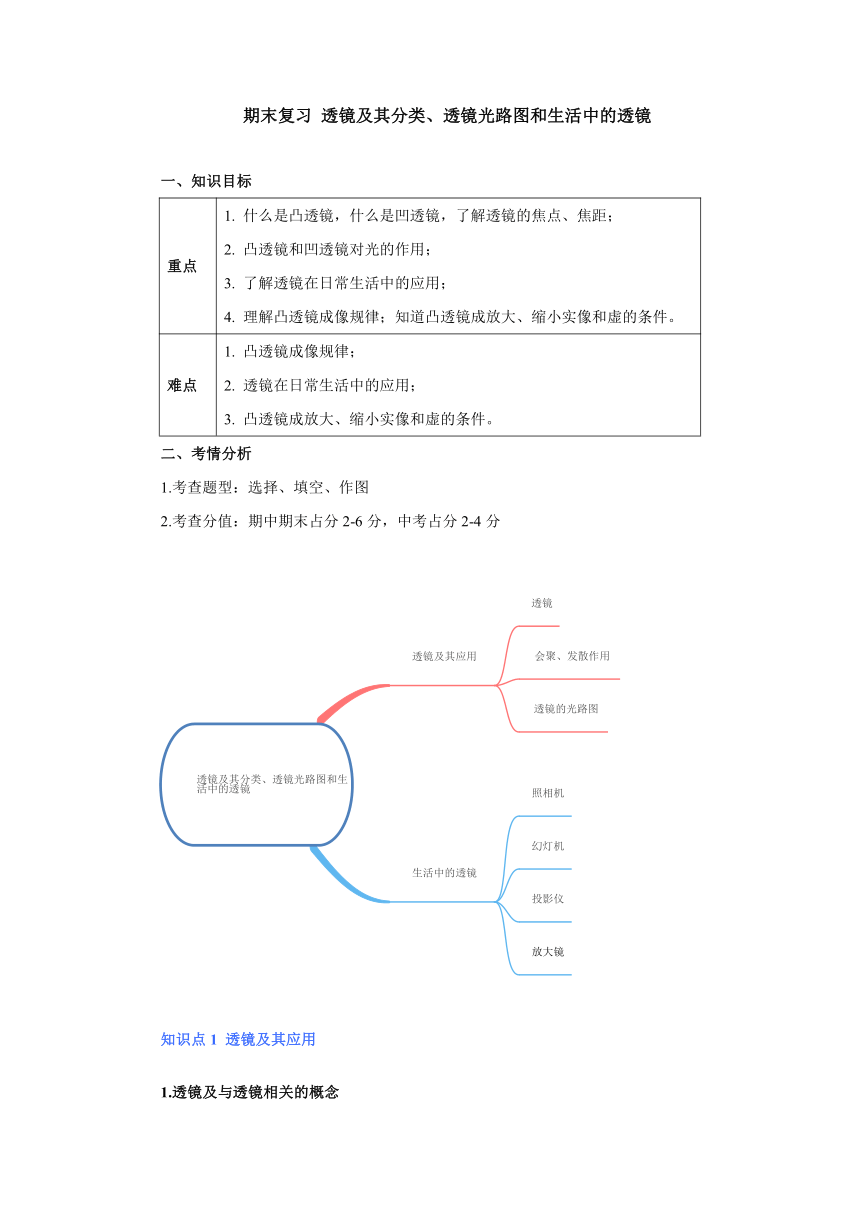

期末復習 透鏡及其分類、透鏡光路圖和生活中的透鏡
一、知識目標
重點 1. 什么是凸透鏡，什么是凹透鏡，了解透鏡的焦點、焦距； 2. 凸透鏡和凹透鏡對光的作用； 3. 了解透鏡在日常生活中的應用； 4. 理解凸透鏡成像規律；知道凸透鏡成放大、縮小實像和虛的條件。
難點 1. 凸透鏡成像規律； 2. 透鏡在日常生活中的應用； 3. 凸透鏡成放大、縮小實像和虛的條件。
二、考情分析
1.考查題型：選擇、填空、作圖
2.考查分值：期中期末占分2-6分，中考占分2-4分
知識點1 透鏡及其應用
1.透鏡及與透鏡相關的概念

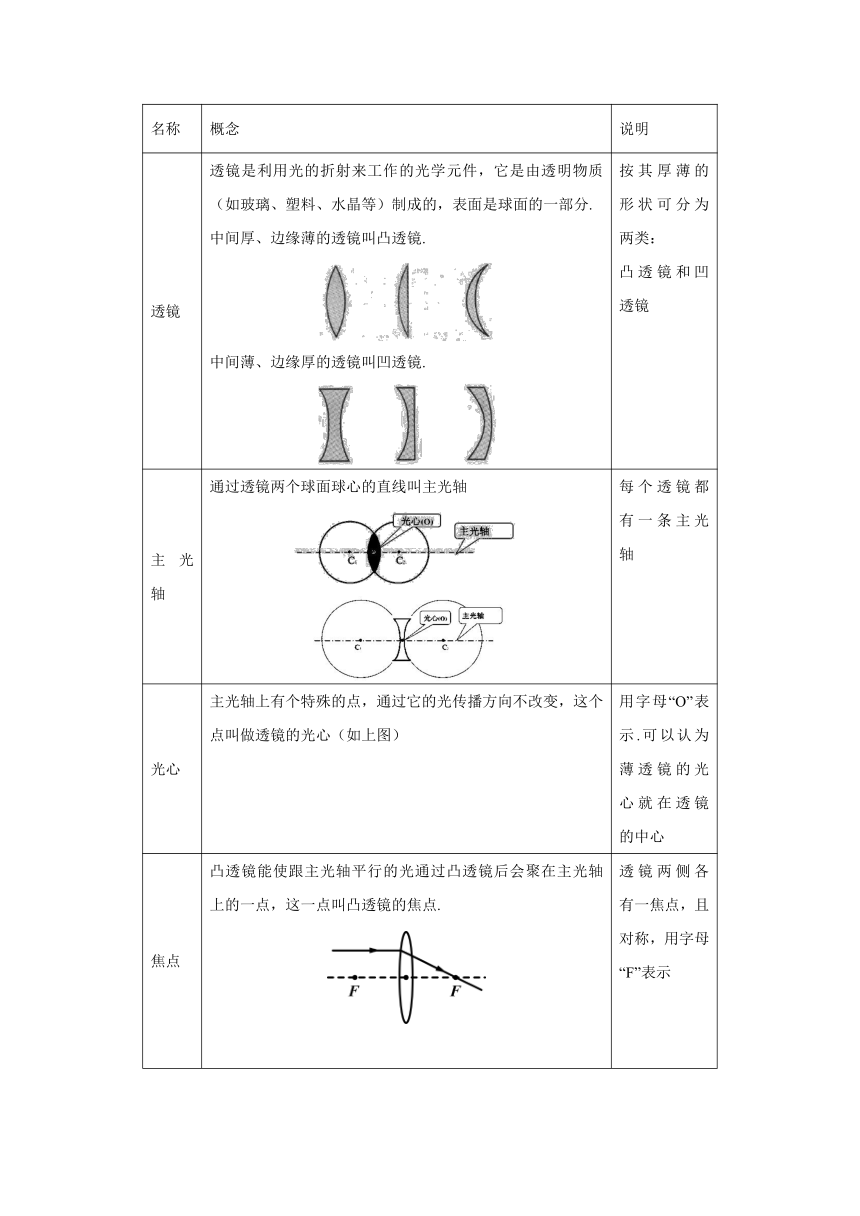

名稱 概念 說明
透鏡 透鏡是利用光的折射來工作的光學元件，它是由透明物質（如玻璃、塑料、水晶等）制成的，表面是球面的一部分. 中間厚、邊緣薄的透鏡叫凸透鏡. 中間薄、邊緣厚的透鏡叫凹透鏡. 按其厚薄的形狀可分為兩類： 凸透鏡和凹透鏡
主光軸 通過透鏡兩個球面球心的直線叫主光軸 每個透鏡都有一條主光軸
光心 主光軸上有個特殊的點，通過它的光傳播方向不改變，這個點叫做透鏡的光心（如上圖） 用字母“O”表示.可以認為薄透鏡的光心就在透鏡的中心
焦點 凸透鏡能使跟主光軸平行的光通過凸透鏡后會聚在主光軸上的一點，這一點叫凸透鏡的焦點. 透鏡兩側各有一焦點，且對稱，用字母“F”表示

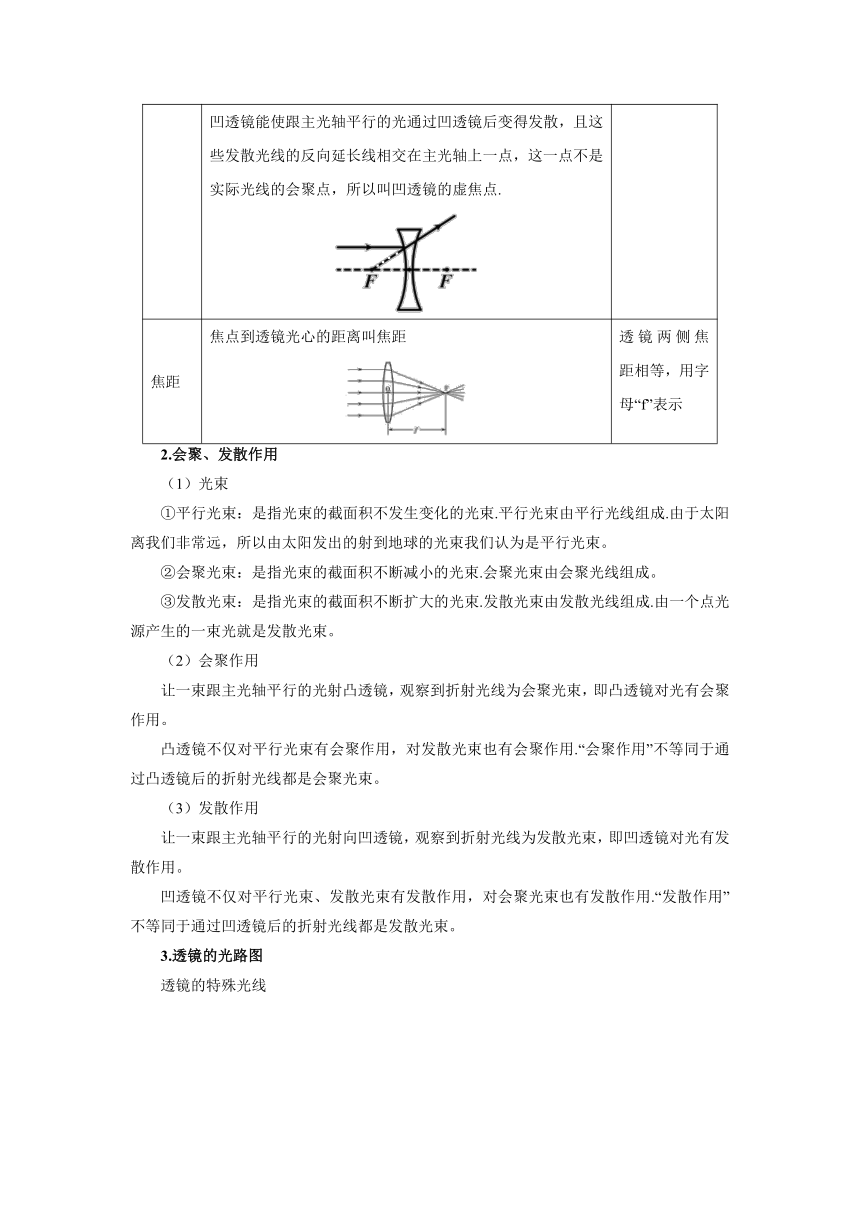

凹透鏡能使跟主光軸平行的光通過凹透鏡后變得發散，且這些發散光線的反向延長線相交在主光軸上一點，這一點不是實際光線的會聚點，所以叫凹透鏡的虛焦點.
焦距 焦點到透鏡光心的距離叫焦距 透鏡兩側焦距相等，用字母“f”表示
2.會聚、發散作用
（1）光束
①平行光束：是指光束的截面積不發生變化的光束.平行光束由平行光線組成.由于太陽離我們非常遠，所以由太陽發出的射到地球的光束我們認為是平行光束。
②會聚光束：是指光束的截面積不斷減小的光束.會聚光束由會聚光線組成。
③發散光束：是指光束的截面積不斷擴大的光束.發散光束由發散光線組成.由一個點光源產生的一束光就是發散光束。
（2）會聚作用
讓一束跟主光軸平行的光射凸透鏡，觀察到折射光線為會聚光束，即凸透鏡對光有會聚作用。
凸透鏡不僅對平行光束有會聚作用，對發散光束也有會聚作用.“會聚作用”不等同于通過凸透鏡后的折射光線都是會聚光束。
（3）發散作用
讓一束跟主光軸平行的光射向凹透鏡，觀察到折射光線為發散光束，即凹透鏡對光有發散作用。
凹透鏡不僅對平行光束、發散光束有發散作用，對會聚光束也有發散作用.“發散作用”不等同于通過凹透鏡后的折射光線都是發散光束。
3.透鏡的光路圖

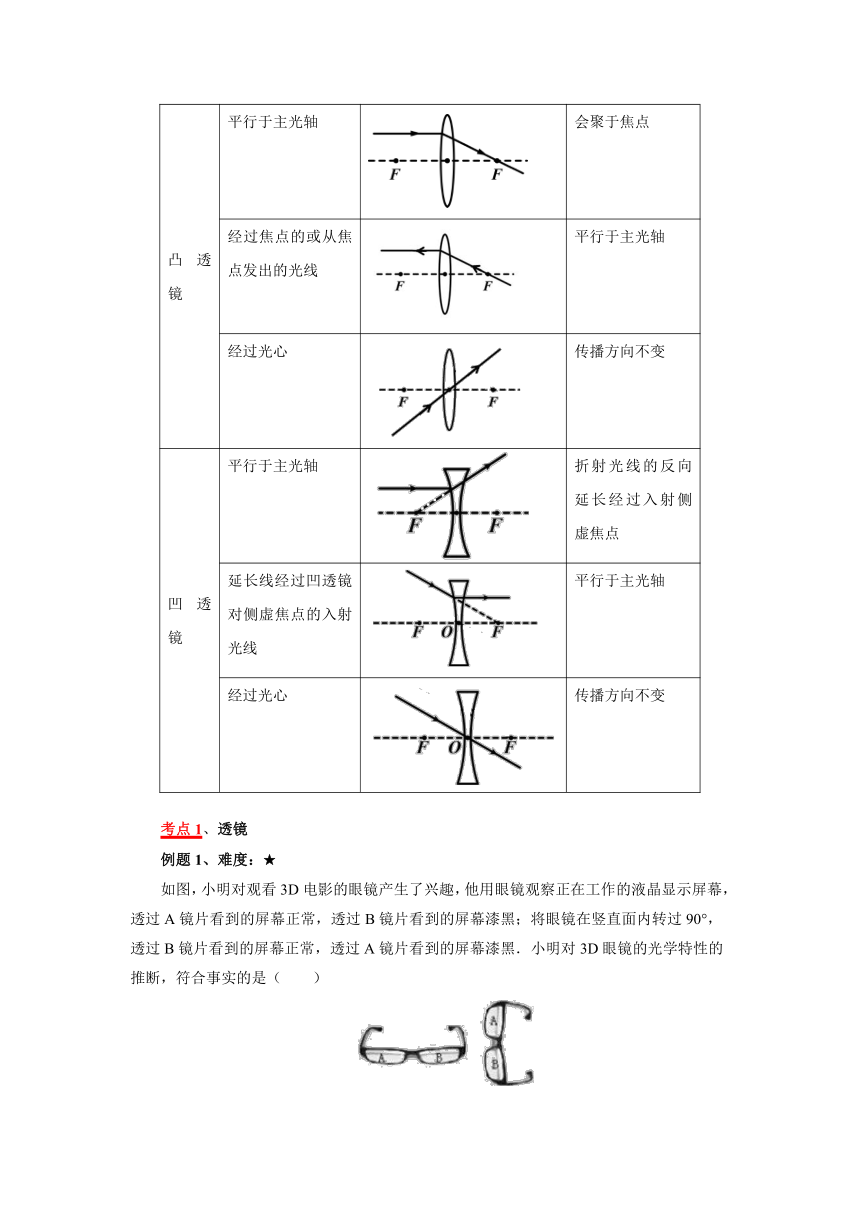

透鏡的特殊光線
入射光線 光路圖 折射光線
凸透鏡 平行于主光軸 會聚于焦點
經過焦點的或從焦點發出的光線 平行于主光軸
經過光心 傳播方向不變
凹透鏡 平行于主光軸 折射光線的反向延長經過入射側虛焦點
延長線經過凹透鏡對側虛焦點的入射光線 平行于主光軸
經過光心 傳播方向不變
考點1、透鏡
例題1、難度：★
如圖，小明對觀看3D電影的眼鏡產生了興趣，他用眼鏡觀察正在工作的液晶顯示屏幕，透過A鏡片看到的屏幕正常，透過B鏡片看到的屏幕漆黑；將眼鏡在豎直面內轉過90°，透過B鏡片看到的屏幕正常，透過A鏡片看到的屏幕漆黑．小明對3D眼鏡的光學特性的推斷，符合事實的是（　　）
A．A鏡片是不透光的
B．B鏡片是不透光的
C．A、B具有不同的光學特性
D．A、B具有相同的光學特性
變式1-1、難度 ★
將凸透鏡正對太陽光，其下方的紙上呈現一個并非最小的光斑，這時光斑到凸透鏡的距離為L．若凸透鏡遠離紙的過程中光斑先變小后變大，該凸透鏡的焦距（　　）
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
變式1-2、難度 ★
一塊矩形玻璃切割成甲、乙兩塊，其形狀如圖所示，那么能使光線發散的是________，能使光線會聚的是______________。
考點2、凸透鏡和凹透鏡
例題2、難度：★
如圖所示，向透明塑料袋內吹氣后，將袋口扎緊，再在袋口下掛一重物，將它放入盛水的玻璃容器中，就成了一個“空氣透鏡”．當平行光束射到這個“空氣透鏡”上時，射出的激光束將成為（　　）
A．會聚光束 B．發散光束 C．平行光束 D．不能確定
變式2-1、難度 ★
如圖，在注有清水的試管內留有一稍大的空氣泡，使太陽光從試管的正上方向下照，觀察試管下方的白紙，可以發現白紙上空氣泡下方處較_______（選填“亮”或“暗”），這是因為太陽光射向空氣泡和水如同射向________透鏡一樣，出射光線會________（選填“發散”或“會聚”）。
變式2-2、難度 ★
如圖是把一副眼鏡放在太陽光下，在地面上看到的情形．由此可以判斷鏡片是（　　）
A．凸面鏡 B．凹面鏡 C．凸透鏡 D．凹透鏡
考點3、透鏡的三條特殊光線
例題3、難度：★
如圖畫出了光線通過透鏡（圖中未畫出）的情形，其中凹透鏡的是( )
A．甲、乙、丙 B．甲、乙、丁 C．乙、丁 D．甲、乙、丙、丁
變式3-1、難度 ★
如圖，一根點燃的蠟燭直立于凹透鏡主軸上，圖中已畫出燭焰的頂端S射出的兩條特殊光線及其對應的折射光線．據圖可知（　　）
A．燭焰通過凹透鏡所成的像是正立縮小的實像
B．燭焰通過凹透鏡所成的像是正立縮小的虛像
C．當蠟燭遠離凹透鏡時，所成的像將變大
D．當蠟燭遠離凹透鏡時，所成的像將大小不變
變式3-2、難度 ★
以下四圖，均畫出了光通過透鏡的光路，其中示意正確的是（　　）
A.B.C.D.
變式3-3、難度 ★
如圖所示中F為凸透鏡L的焦點,OO′為凸透鏡主光軸,AB為射向凸透鏡且過焦點的光線,在凸透鏡的右側有一平面鏡MN和主光軸OO′相交45°角.請畫出經凸透鏡折射后和經平面鏡反射后的完整光路.
知識點2 生活中的透鏡
1.照相機
照相機是利用“u＞2f，凸透鏡能成倒立、縮小的實像”這個原理制成的。
照相機的鏡頭相當于一個凸透鏡，來自物體的光經鏡頭后會聚在膠片上，形成被照物體的像。
拍攝近的景物時，鏡頭往前伸，離膠片遠一些；拍攝遠的景物時，鏡頭往后縮，離膠片近一些。
2．幻燈機和投影儀
（1）幻燈機是利用“f＜u＜2f，凸透鏡成倒立、放大的實像”這個原理制成的。
幻燈機構造：鏡頭、畫片框、聚光鏡、光源、反光鏡、機箱等。
注意：反光鏡用凹面鏡，聚光鏡為一組凸面鏡，光源發出光經反光鏡和聚光鏡作用后集中射向幻燈片。把幻燈片放在比鏡頭的焦距稍大的位置，在強光的照射下，就能在屏幕上成放大的像。
（2）投影儀是利用“凸透鏡成倒立、放大的實像”這個原理制成的。
投影儀構造：結構與幻燈機相似，主要區別是投影儀用兩塊大的塑料螺紋透鏡作聚光器，同時用一塊平面鏡把像反射到屏幕上。
3．放大鏡
放大鏡實際上就是一個短焦距的凸透鏡.當物體位于凸透鏡焦點以內，即物距小于焦距時，對著凸透鏡觀察，就可以看到物體成正立、放大的虛像.像與物位于凸透鏡的同側。當物體越靠近凸透鏡的焦點時，所成的虛像越大。
考點4、照相機
例題4、難度：★
手機掃描二維碼，相當于給二維碼照了一張照片，如圖是手機掃描物品上的二維碼，登錄網址、查看物品相關信息，下列說法中正確的是（　　）
A．二維碼位于攝像頭的一倍焦距和二倍焦距之間
B．物體上的二維碼是光源
C．二維碼位于攝像頭的二倍焦距以外
D．當二維碼超出手機上設定的方框時，物品不動，把手機靠近物品
變式4-1、難度 ★
如圖所示，早期照相館里攝影師取景時看到的像是倒立的．以下有關說法正確的是（　　）
A．這架照相機的鏡頭是凹透鏡
B．將照相機升高，可以看到兩位照相人的全身像
C．若要全身像，應增大相機和兩位照相人之間的距離
D．若要人像更亮，需要在兩位照相的人身后進行“補充”
變式4-2、難度 ★
初中畢業時攝影留念，全班合影后，改拍個人的校園紀念照，這時應該（　　）
A．照相機離人近些，并增大暗箱長度
B．照相機離人遠些，并縮短暗箱長度
C．照相機離人遠些，并增大暗箱長度
D．照相機離人近些，并縮短暗箱長度
考點5、投影儀（幻燈機）
例題5、難度：★
如圖使用投影儀時，膠片在屏幕上的投影太小了，教室后面的同學看不清晰，要想屏幕上的投影變大些，下列做法正確的是（　　）
A．將鏡頭向下調，屏幕離投影儀近些
B．將鏡頭向下調，屏幕離投影儀遠些
C．將鏡頭向上調，屏幕離投影儀近些
D．將鏡頭向上調，屏幕離投影儀遠些
變式5-1、難度 ★
投影儀能將物體的像投影到前方的屏幕上，并且放大“物體”，下列說法正確的是（　　）
A．由于有平面鏡，投影儀成的是正立的放大的虛像
B．投影儀成的是倒立放大的實像
C．要使屏幕上的像大一些，只要使投影儀遠離屏幕就可以了
D．投影儀上的平面鏡是用來成虛像的
考點6、放大鏡
例題6、難度：★
老奶奶用放大鏡看報紙時，為了看到更大的清晰的像，她常常這樣做（　　）
A．報紙與眼睛不動，放大鏡離報紙遠一些
B．報紙與眼睛不動，放大鏡離報紙近一些
C．報紙與放大鏡不動，眼睛離報紙遠一些
D．報紙與放大鏡不動，眼睛離報紙近一些
變式6-1 難度 ★
如圖是利用凸透鏡觀察課本上文字的情形，以下分析正確的是（　　）
A．左圖看到的像是虛像，將透鏡適當遠離課本像會變小
B．右圖看到的像是實像，將透鏡適當遠離課本像會變大
C．若兩個透鏡的焦距相同，則右圖中透鏡距離課本較近
D．若兩個透鏡到課本的距離相同，則右圖中透鏡的焦距較小
