期末復習 凸透鏡成像的規律
一、知識目標
重點 1. 對凸透鏡成像規律的理解和認識。 2. 組織指導學生完成探究凸透鏡成像規律的實驗。
難點 1. 在探究過程中，建立起實驗與物理模型之間的必然聯系。 2. 探究凸透鏡規律的實驗。
二、考情分析
考查題型：?jiǎn)芜x、填空
考查分值：中考分值2-4分
知識點1 探究凸透鏡成像的規律
1. 常用概念
（1）物距：物體到透鏡的距離，用u表示.
（2）像距：像到透鏡的距離，用v表示.
（3）焦距：用f表示.
（4）實像：真實光線會聚而成的像，可以出現在光屏上.
（5）虛像：真實光線的反向延長線會聚而成的像，不能出現在光屏上，只能用眼睛看到.
2. 探究問題
像的虛、實，大、小，正、倒跟物距有什么關系呢？
3. 實驗裝置和實驗器材
實驗器材：凸透鏡、蠟燭、光屏、火柴、光具座
裝置調節：“三心同高”即燭焰、凸透鏡和光屏的中心要在同一高度.
4. 實驗過程
（1）組裝實驗裝置，將燭焰中心、凸透鏡中心和光屏中心調整到同一高度。
（2）將凸透鏡固定在光具座中間某刻度處，把蠟燭放在較遠處，使物距u＞2f，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的實像。觀察實像的大小和正倒。記錄物距u和像距v。
（3）把蠟燭向凸透鏡移近，改變物距u，仍使u＞2f，仿照步驟 ② 再做2次實驗，分別觀察實像的大小和正倒。記錄物距u和像距v。
（4）把蠟燭向凸透鏡移近，改變物距u，使f＜u＜2f，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的實像。觀察實像的大小和正倒。記錄物距u和像距v。
（5）把蠟燭向凸透鏡移近，改變物距u，使f＜u＜2f，仿照步驟④ 再做2次試驗，分別觀察實像的大小和正倒。記錄物距u和像距v。
（6）把蠟燭向凸透鏡移近，改變物距u，使u＜f，在光屏上不能得到蠟燭的像，此時成虛像，應從光屏這側向透鏡里觀察蠟燭的像，觀察虛像的大小和正倒。
5. 實驗結論
物距與焦 距的關系 倒立或 正立 虛像或 實像 放大或 縮小 像距與焦 距的關系 像與物在透鏡 異側或同側
u>2f 倒立 實像 縮小 fu=2f 倒立 實像 等大 v=2f 異側
f2f 異側
u=f 不成像

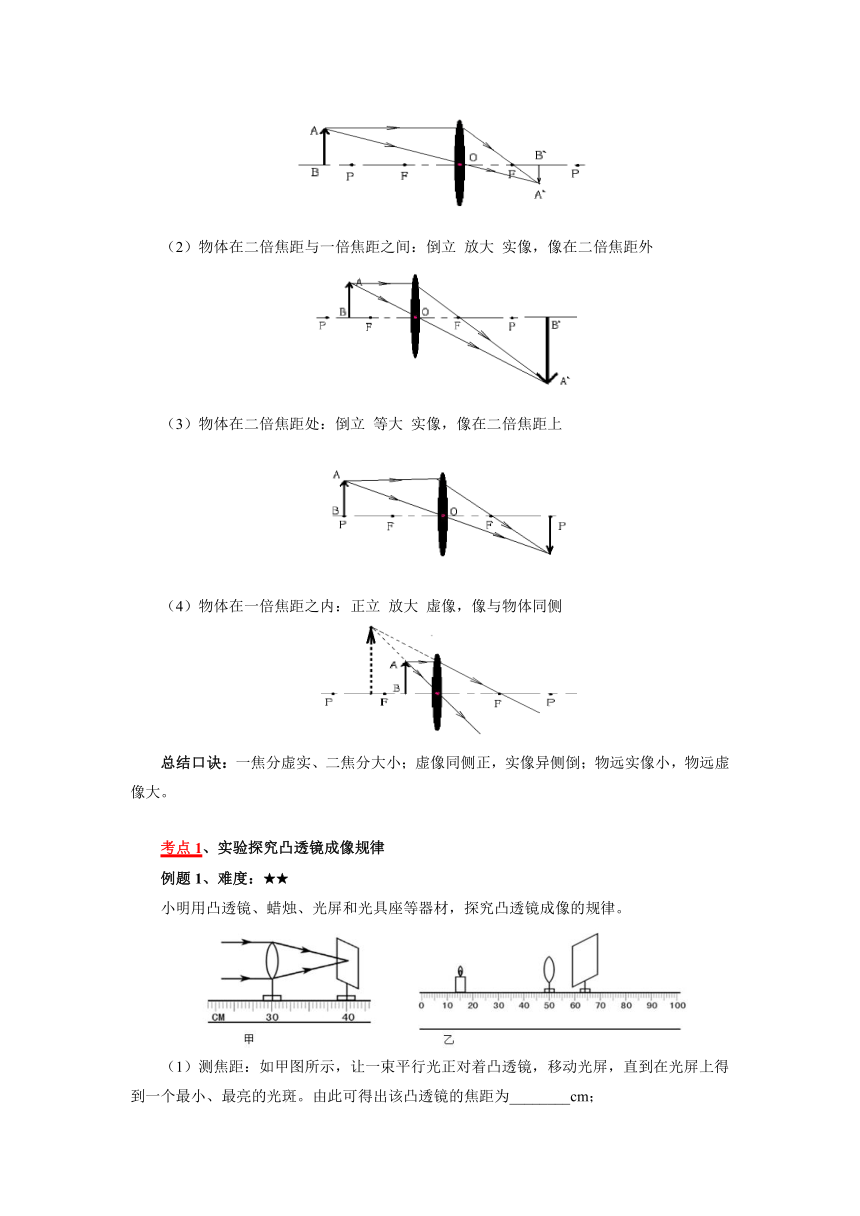

u6. 作圖推導凸透鏡成像規律
（1）物體在二倍焦距之外：倒立 縮小 實像，像在一倍焦距和二倍焦距之間
（2）物體在二倍焦距與一倍焦距之間：倒立 放大 實像，像在二倍焦距外
（3）物體在二倍焦距處：倒立 等大 實像，像在二倍焦距上
（4）物體在一倍焦距之內：正立 放大 虛像，像與物體同側
總結口訣：一焦分虛實、二焦分大小；虛像同側正，實像異側倒；物遠實像小，物遠虛像大。
考點1、實驗探究凸透鏡成像規律
例題1、難度：★★
小明用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。
（1）測焦距：如甲圖所示，讓一束平行光正對著凸透鏡，移動光屏，直到在光屏上得到一個最小、最亮的光斑。由此可得出該凸透鏡的焦距為________cm；

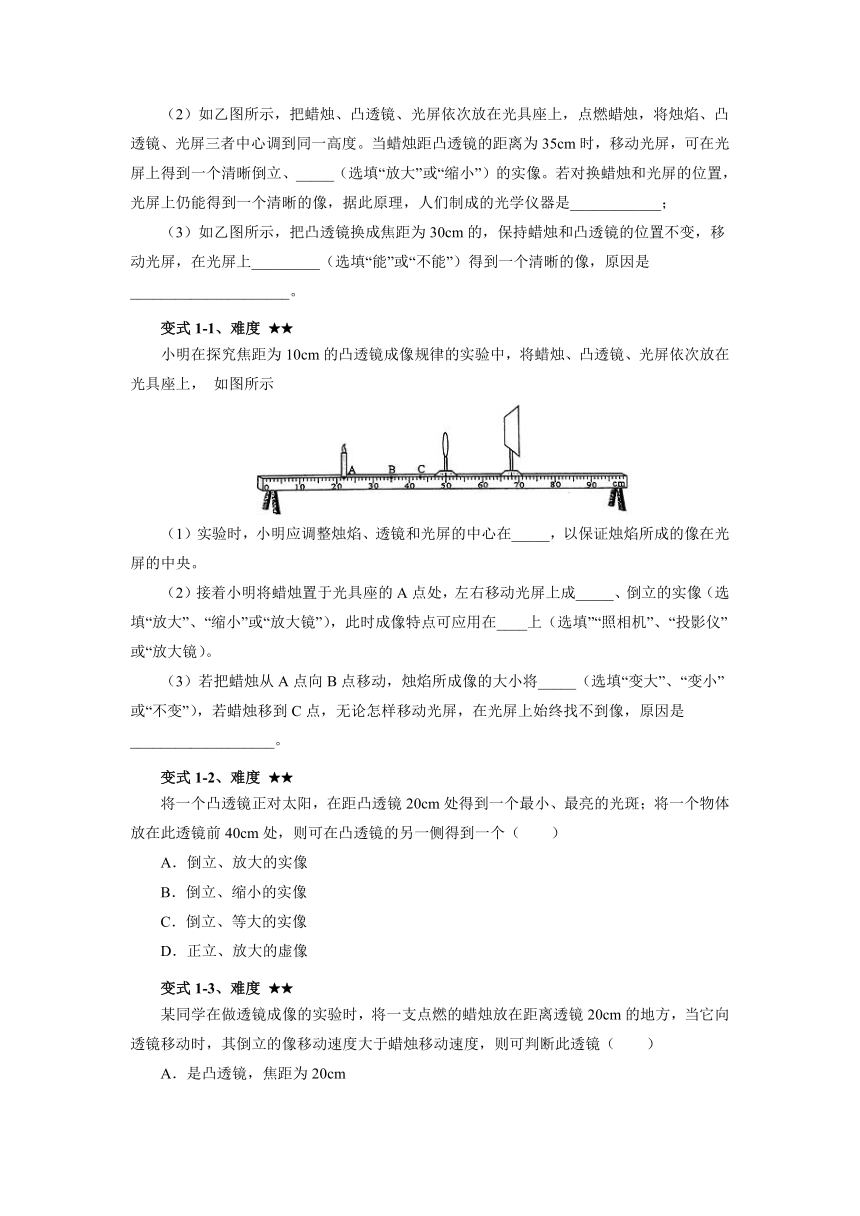

（2）如乙圖所示，把蠟燭、凸透鏡、光屏依次放在光具座上，點燃蠟燭，將燭焰、凸透鏡、光屏三者中心調到同一高度。當蠟燭距凸透鏡的距離為35cm時，移動光屏，可在光屏上得到一個清晰倒立、_____（選填“放大”或“縮小”）的實像。若對換蠟燭和光屏的位置，光屏上仍能得到一個清晰的像，據此原理，人們制成的光學儀器是____________；
（3）如乙圖所示，把凸透鏡換成焦距為30cm的，保持蠟燭和凸透鏡的位置不變，移動光屏，在光屏上_________（選填“能”或“不能”）得到一個清晰的像，原因是_____________________。
變式1-1、難度 ★★
小明在探究焦距為10cm的凸透鏡成像規律的實驗中，將蠟燭、凸透鏡、光屏依次放在光具座上， 如圖所示
（1）實驗時，小明應調整燭焰、透鏡和光屏的中心在_____，以保證燭焰所成的像在光屏的中央。
（2）接著小明將蠟燭置于光具座的A點處，左右移動光屏上成_____、倒立的實像（選填“放大”、“縮小”或“放大鏡”），此時成像特點可應用在____上（選填”“照相機”、“投影儀”或“放大鏡）。
（3）若把蠟燭從A點向B點移動，燭焰所成像的大小將_____（選填“變大”、“變小”或“不變”），若蠟燭移到C點，無論怎樣移動光屏，在光屏上始終找不到像，原因是___________________。
變式1-2、難度 ★★
將一個凸透鏡正對太陽，在距凸透鏡20cm處得到一個最小、最亮的光斑；將一個物體放在此透鏡前40cm處，則可在凸透鏡的另一側得到一個（ ）
A．倒立、放大的實像
B．倒立、縮小的實像
C．倒立、等大的實像
D．正立、放大的虛像
變式1-3、難度 ★★
某同學在做透鏡成像的實驗時，將一支點燃的蠟燭放在距離透鏡20cm的地方，當它向透鏡移動時，其倒立的像移動速度大于蠟燭移動速度，則可判斷此透鏡（ ）
A．是凸透鏡，焦距為20cm
B．是凸透鏡，焦距可能為15cm
C．是凹透鏡，焦距為20cm
D．是凹透鏡，焦距可能為15cm
變式1-4、難度 ★★
以下是小明“探究凸透鏡成像的規律”的實驗過程，請將其補充完整：
（1）將蠟燭、凸透鏡、光屏依次放置在光具座上；
（2）點燃蠟燭，調整燭焰中心、透鏡中心、光屏中心，使其在_________。
（3）小明將點燃的蠟燭分別放在如圖所示的a、c、e三點;
①蠟燭在a點時移動光屏，接收到了清晰的像，生活中______利用了此成像規律。（選填“照相機”、“投影儀”或“放大鏡”）;
②在凸透鏡位置不變時，將蠟燭從a點移至c點，要在光屏上成清晰的像，光屏應向_________透鏡方向移動;
③將蠟燭移到e點時，移動光屏，______在光屏上接收到清晰的像（選填“能”或“不能”）。
變式1-5、難度 ★★
實驗室備有甲、乙、丙三個凸透鏡，三個實驗小組分別用這三個凸透鏡探究凸透鏡成像規律，實驗時，當蠟燭到透鏡的距離都為12 cm時，甲、乙、丙三透鏡分別成縮小的實像、放大的虛像、放大的實像。則這三個透鏡的焦距f甲、f乙、f丙的大小關系為（ ）
A．f甲＞f乙＞f丙 B．f乙＞f丙＞f甲
C．f乙＞f甲＞f丙 D．f丙＞f乙＞f甲
變式1-6、難度 ★★
某同學用蠟燭、凸透鏡和光屏做“探究凸透鏡成像規律”實驗，裝置如圖所示。
（1）要使?fàn)T焰的像能成在光屏的中央，應將蠟燭向________（填“上”或“下”）調節．
（2）實驗過程中，當燭焰距凸透鏡20 cm時，移動光屏至某一位置，能在光屏上得到一個等大清晰的像，則該凸透鏡的焦距是________cm。
（3）當燭焰距凸透鏡35 cm時，移動光屏，可在光屏上得到一個清晰、倒立、________的實像，日常生活中利用這一原理制成的光學儀器是________（填“照相機”、“授影儀”或“放大鏡”）．要使?fàn)T焰在光屏上所成的像變大，應保持透鏡的位置不動，調節蠟燭的位置，同時將光屏________（填“靠近”或“遠離”）透鏡，直至得到清晰的像。
（4）實驗中怎樣操作，才能在光屏上得到最清晰的像？
_______________________________________________________________________。
變式1-7、難度 ★★
小明在做“探究凸透鏡成像規律”的實驗時，凸透鏡的位置固定不動，實驗操作規范。在圖示位置時，燭焰恰好在光屏上成清晰的像。
（1）這個像的成像原理與_________（選填“放大鏡”、“投影儀”或“照相機”）相同，若將蠟燭向右移動少許，則應將光屏向_________（選填“左”或“右”）移動才能再次在光屏上成清晰的像，此時像的大小比剛才的像要_________些。
（2）再在凸透鏡左側附近放置一凹透鏡（圖中未畫出），這時需要將光屏向_________（選填“左”或“右”）移動才能在光屏上成清晰的像。
（3）為了粗測凸透鏡的焦距，小明上午第二課下課后，將凸透鏡與水平地面平行放置，調節凸透鏡到地面的距離，直到地面上出現一個最小的亮點，小明認為此點就是凸透鏡焦點的位置。旁邊的同學卻告訴他，這個亮點不是凸透鏡的焦點位置，其理由是______________。
知識點2 凸透鏡成像規律的應用
1. 照相機
（1）原理：依據凸透鏡成像的原理制成的.
（2）構成：鏡頭、膠卷、調焦環、光圈環、快門、暗箱.
①鏡頭：一般是由幾個透鏡組成，相當于一個凸透鏡.
②調焦環：調節鏡頭到膠卷的距離，在膠卷上成清晰的像
③膠卷：相當于光屏，在暗箱里，上面涂有感光材料.
④光圈環：控制進光的多少.
⑤快門：控制曝光的時間.
（3）成像特點：成倒立、縮小的實像.
2. 投影儀
（1）原理：依據凸透鏡成像的原理制成的.
（2）構成：光源、凹面鏡、聚光鏡、鏡頭、平面鏡和屏幕.
①鏡頭：相當于一個凸透鏡.
②聚光鏡：用來增加投影片的亮度.
③光源：用來照亮投影片.
④平面鏡：用來改變光的傳播方向.
（3）成像特點：成倒立、放大的實像.
3. 放大鏡
（1）原理：依據凸透鏡成像的原理制成的.
（2）構成：短焦距的凸透鏡.
（3）成像特點：成正立、放大的虛像.
4. 凸透鏡成像規律應用總結
物距與焦距的關系 倒立或正立 虛像或?qū)嵪?放大或縮小 應用
u>2f 倒立 實像 縮小 照相機
fu考點2、凸透鏡成像規律的應用
例題2、難度：★★
在“探究凸透鏡成像規律”實驗中，燭焰、凸透鏡和光屏處于如圖所示的位置時，恰能在光屏上成一個清晰的像，應用這一成像原理的是（ ）
A．潛望鏡 B．放大鏡 C．照相機 D．投影儀
變式2-1、難度 ★★
小明同學在探究“凸透鏡成像規律”的實驗時，燭焰在光屏上成了一個清晰的像，如圖所示．下面給出的生活中常用物品的工作原理與此現象相同的是（ ）
A．投影儀 B．照相機 C．放大鏡 D．近視鏡
變式2-2、難度 ★★
（多選）在探究凸透鏡成像規律時，將點燃的蠟燭、凸透鏡和光屏放置在光具座上，調整后的位置如圖，此時在光屏上得到燭焰清晰的像．對于該次實驗下列描述正確的是（ ）
A．光屏上成倒立、縮小的實像
B．光屏上成倒立、放大的實像
C．照相機應用了該次實驗的成像規律
D．投影儀應用了該次實驗的成像規律
變式2-3、難度 ★★
某班同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖象，如圖所示，下列判斷正確的是（ ）
A．該凸透鏡的焦距是16cm
B．當u=12cm時，在光屏上能得到一個縮小的像
C．當u=20cm時成放大的像，投影儀就是根據這一原理制成的
D．把物體從距凸透鏡12cm處移動到24cm處的過程中，像逐漸變小
變式2-4、難度 ★★
用水彩筆在磨砂電燈泡的側面畫一個你所喜愛的圖案，然后接通電源，拿一個凸透鏡在燈泡和白墻之間移動，下列情形不可能發生的是（ ）
A．能在墻上看到倒立、縮小的所畫圖案的像
B．能在墻上看到倒立、放大的所畫圖案的像
C．只能在墻上看到放大的所畫圖案的像
D．不能在墻上看到所畫圖案的像
變式2-5、難度 ★★
如圖所示是利用航空攝影拍攝到的銅仁市碧江區一角，如果拍攝時所用照相機的鏡頭焦距是50 mm，則膠片到鏡頭的距離應（ ）
A．大于100 mm
B．大于50 mm、小于100 mm
C．小于50 mm
D．等于50 mm
變式2-6、難度 ★★
（多選）如圖所示，凸透鏡的應用事例中，所成像的性質完全相同的有（ ）
A．投影儀放映 B．照相機拍照
C．放大鏡觀察物體 D．監控器攝像
變式2-7、難度 ★★
把一個凸透鏡對準太陽光，可在距凸透鏡20 cm處得到一個最小、最亮的光斑．若將一物體放在此透鏡前50 cm處，在凸透鏡另一側的光屏上呈現清晰倒立、縮小的________（選填“實”或“虛”）像，生活中應用該原理制作的光學儀器是________．
