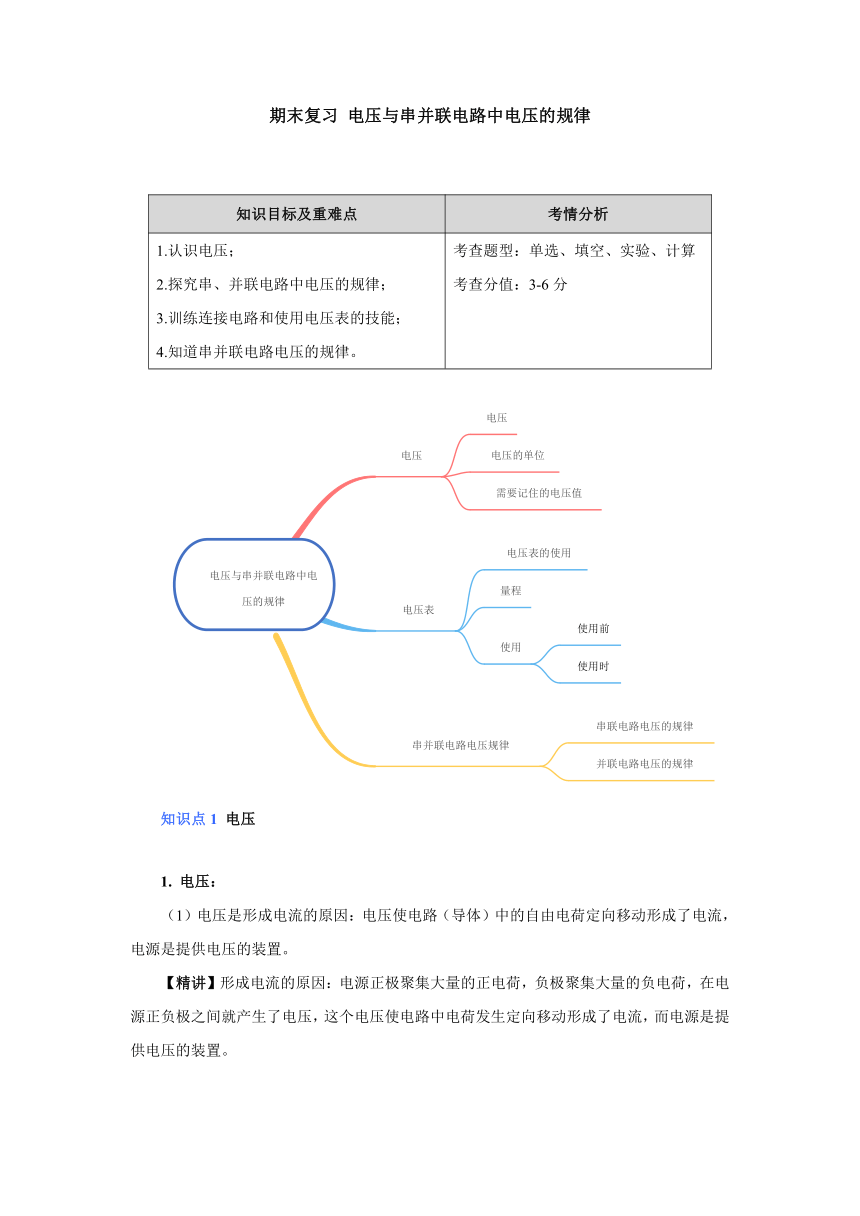

期末復習 電壓與串并聯電路中電壓的規律
知識目標及重難點 考情分析
1.認識電壓； 2.探究串、并聯電路中電壓的規律； 3.訓練連接電路和使用電壓表的技能； 4.知道串并聯電路電壓的規律。 考查題型：單選、填空、實驗、計算 考查分值：3-6分
知識點1 電壓
1. 電壓：
（1）電壓是形成電流的原因：電壓使電路（導體）中的自由電荷定向移動形成了電流，電源是提供電壓的裝置。
【精講】形成電流的原因：電源正極聚集大量的正電荷，負極聚集大量的負電荷，在電源正負極之間就產生了電壓，這個電壓使電路中電荷發生定向移動形成了電流，而電源是提供電壓的裝置。

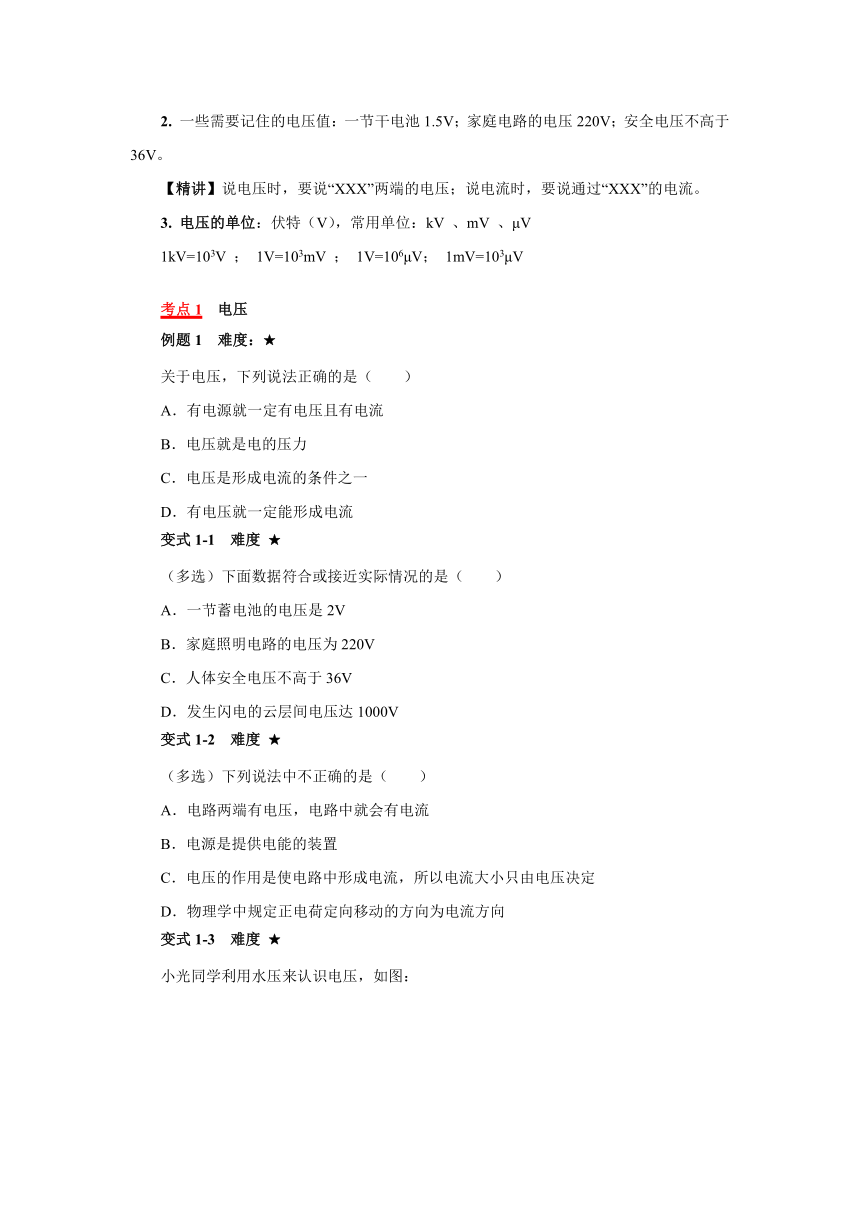

2. 一些需要記住的電壓值：一節干電池1.5V；家庭電路的電壓220V；安全電壓不高于36V。
【精講】說電壓時，要說“XXX”兩端的電壓；說電流時，要說通過“XXX”的電流。
3. 電壓的單位：伏特（V），常用單位：kV 、mV 、μV
1kV=103V ； 1V=103mV ； 1V=106μV； 1mV=103μV
考點1 電壓
例題1 難度：★
關于電壓，下列說法正確的是（　　）
A．有電源就一定有電壓且有電流
B．電壓就是電的壓力
C．電壓是形成電流的條件之一
D．有電壓就一定能形成電流
變式1-1 難度 ★
（多選）下面數據符合或接近實際情況的是（　　）
A．一節蓄電池的電壓是2V
B．家庭照明電路的電壓為220V
C．人體安全電壓不高于36V
D．發生閃電的云層間電壓達1000V
變式1-2 難度 ★
（多選）下列說法中不正確的是（　　）
A．電路兩端有電壓，電路中就會有電流
B．電源是提供電能的裝置
C．電壓的作用是使電路中形成電流，所以電流大小只由電壓決定
D．物理學中規定正電荷定向移動的方向為電流方向
變式1-3 難度 ★

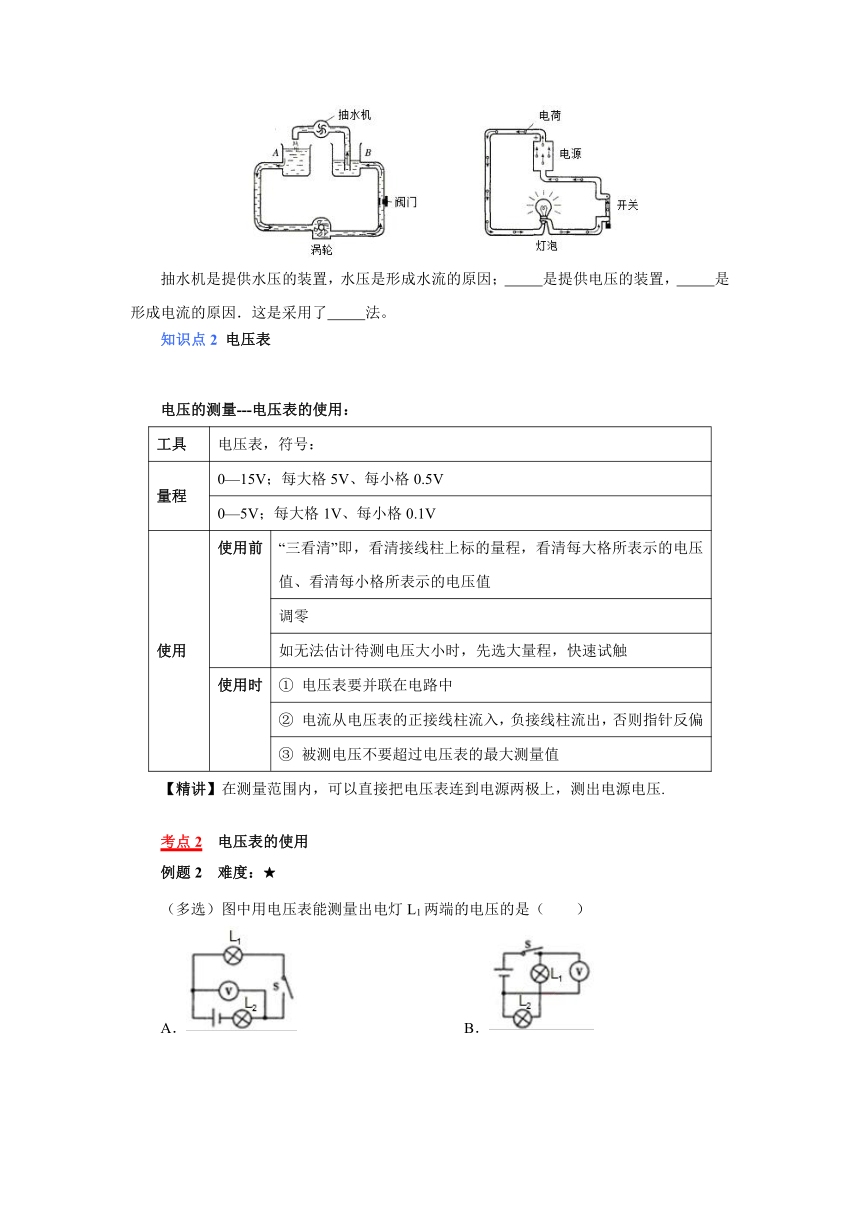

小光同學利用水壓來認識電壓，如圖：
抽水機是提供水壓的裝置，水壓是形成水流的原因； 是提供電壓的裝置， 是形成電流的原因．這是采用了 法。
知識點2 電壓表
電壓的測量---電壓表的使用：
工具 電壓表，符號：
量程 0—15V；每大格5V、每小格0.5V
0—5V；每大格1V、每小格0.1V
使用 使用前 “三看清”即，看清接線柱上標的量程，看清每大格所表示的電壓值、看清每小格所表示的電壓值
調零
如無法估計待測電壓大小時，先選大量程，快速試觸
使用時 ① 電壓表要并聯在電路中
② 電流從電壓表的正接線柱流入，負接線柱流出，否則指針反偏
③ 被測電壓不要超過電壓表的最大測量值
【精講】在測量范圍內，可以直接把電壓表連到電源兩極上，測出電源電壓.
考點2 電壓表的使用
例題2 難度：★
（多選）圖中用電壓表能測量出電燈L1兩端的電壓的是（　　）
A． B．
C． D．
變式2-1 難度 ★
（多選）關于電壓表的使用，下列敘述中正確的是（　　）
A．電壓表要并聯在被測電路兩端
B．被測電壓可以超過電壓表量程
C．電流從正接線柱流入電壓表，從負接線柱流出
D．絕對不允許不經過用電器而把電壓表直接接在電源兩極上
變式2-2 難度 ★

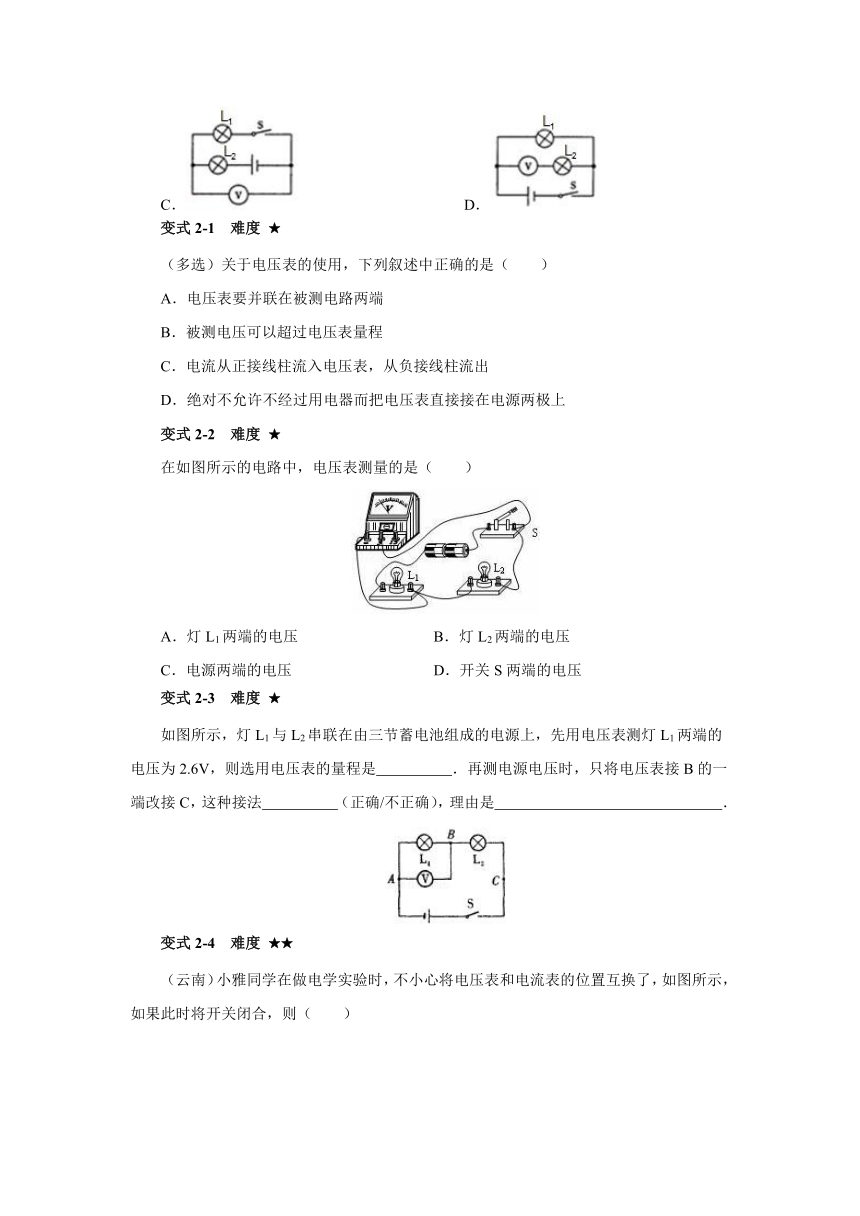

在如圖所示的電路中，電壓表測量的是（　　）
A．燈L1兩端的電壓 B．燈L2兩端的電壓
C．電源兩端的電壓 D．開關S兩端的電壓
變式2-3 難度 ★
如圖所示，燈L1與L2串聯在由三節蓄電池組成的電源上，先用電壓表測燈L1兩端的電壓為2.6V，則選用電壓表的量程是 ．再測電源電壓時，只將電壓表接B的一端改接C，這種接法 （正確/不正確），理由是 ．
變式2-4 難度 ★★
（云南）小雅同學在做電學實驗時，不小心將電壓表和電流表的位置互換了，如圖所示，如果此時將開關閉合，則（　　）
A．兩表都可能被燒壞
B．兩表都不會被燒壞
C．電流表不會被燒壞
D．電壓表不會被燒壞，電流表可能被燒壞
變式2-5 難度 ★★
如圖所示，閉合電鍵S電壓表示數顯示L1兩端電壓的是（　　）
A． B．
C． D．
變式2-6 難度 ★★
請完成表中兩電表正確使用的異同點：
電表 比較
連接方式 在被測電路中 在被測電路兩邊
與電源相接 絕對不允許不經過用電器直接連在電源兩極 能直接連在電源兩極
相同點 使用前都要把指針調到零刻度，弄清分度值，使用時都要選擇合適的 ，都要讓電流從 ．
變式2-7 難度 ★★
如圖所示電路中有兩個小燈，請在圖中○內，分別填入及或的符號，要求電鍵閉合時兩燈均能發光，且兩電表的示數均不為零。
知識點3 串并聯電路電壓規律
1.串聯電路電壓的規律：串聯電路兩端的總電壓等于各部分電路兩端的電壓之和，即U= U1+U2.
2. 并聯電路電壓的規律：并聯電路各支路兩端的電壓都相等.即U=U1=U2.
【精講】（1）不管用電器的規格如何，只要是并聯，各個支路上的電壓都相等.有時，還可以說成并聯電路各支路兩端的電壓相等，且等于電源電壓，即U= U1=U2.
（2）若幾個用電器兩端的電壓相等，不能判斷這幾個用電器是串聯，還是并聯.因為幾個完全相同的燈泡串聯起來，每個燈泡兩端的電壓也是相等的.若幾個用電器兩端的電壓不相等，這幾個用電器一定是串聯的.
考點3 串聯電路的電壓規律
例題3 難度：★
如圖所示，當開關S1斷開，S2接通時，電壓表讀數為4.5V，當開關S1接通，S2斷開時，電壓表的示數為2.1V，那么，當S1、S2均斷開時，小燈泡L1和L2兩端的電壓分別為（　　）
A．2.1 V 4.5 V B．2.4 V 2.1 V C．4.5 V 6.6 V D．4.5V 2.1 V
變式3-1 難度 ★
如圖所示，電源電壓為6V，當開關閉合時，電壓表的示數是4V，則（　　）
A．燈L1兩端的電壓是4V B．燈L2兩端的電壓是2V
C．燈L1兩端的電壓是2V D．燈L2兩端的電壓是6V
變式3-2 難度 ★
如圖甲所示的電路中，當閉合開關后，兩個電壓表指針偏轉均如圖乙所示，則電燈L1和L2兩端的電壓分別為（　　）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
變式3-3 難度 ★
如圖所示電路，當S閉合時，電壓表V1示數為7.5V，電壓表V2的示數為9V，若電源電壓為12V，則L1，L2兩端電壓分別為 V和 V．（　　）
A．3，4.5 B．3，5 C．3，4 D．4，4.5
變式3-4 難度 ★
在探究串聯電路電壓特點時，某同學連接的電路如圖所示．對于實驗過程中出現的現象及分析，下列判斷正確的是（　　）
A．開關閉合后，若燈泡L2不亮、L1亮，一定是L2燈絲斷了
B．如果只有燈泡L1斷路，則開關閉合后電壓表示數一定為零
C．如果只有燈泡L2斷路，則開關閉合后電壓表示數一定為零
D．開關閉合后，如果電壓表示數為零，燈泡L2一定不發光
變式3-5 難度 ★
在探究電路的電壓規律的實驗時用了圖中的某個電路，已知R1＞R2，電壓表V1、V2、V3的讀數分別是4V，2V，6V，測量時的電路圖應是（　　）
A． B．
C． D．
變式3-6 難度 ★
某同學連接的電路如圖所示，他所用的電源是四節新干電池串聯組成的電池組，當他將開關閉合后，電壓表的示數為2 V，則L1兩端的電壓為　 　V．
變式3-7 難度 ★
如圖所示，開關閉合后，電壓表V1的示數為2.4V，電壓表V2的示數為6V，則燈L1兩端的電壓為　 　V，燈L2兩端的電壓為　 　V．
考點4 并聯電路電壓特點
例題4 難度：★
如圖所示電路．開關閉合后兩燈發光．以下說法正確的是（　　）
A．電壓表V的示數一定等于V1的示數
B．電壓表V的示數一定大于V1的示數
C．電流表A的示數一定等于A1的示數
D．電流表A的示數一定等于A1的示數的2倍
變式4-1 難度 ★
如圖所示，若電源電壓為110V，下列說法正確的是（　　）
A．閉合開關S，若L1斷路，則L2也不會亮
B．閉合開關S，若L1更亮，則L1兩端電壓比L2大
C．L1和L2兩端電壓始終相等
D．在開關閉合情況下，可直接更換L1的燈泡
變式4-2 難度 ★
在探究電路的電壓規律實驗時，用了圖中的某個電路，已知R1＞R2，電壓表的讀數分別是：V1為1V、V2為2V、V3為3V．測量時的電路圖應是（　　）
A． B． C． D．
變式4-3 難度 ★
如圖所示電路中，閉合開關S后，電壓表Vl的示數為4.5V，則電壓表V2的示數是 ，電源電壓是 ．
變式4-4 難度 ★
二個燈并聯在電路中，其中一個燈比較亮，另一個比較暗，則它們兩端的電壓（　　）
A．相等 B．亮的燈兩端電壓高
C．暗的燈兩端電壓高 D．無法確定
