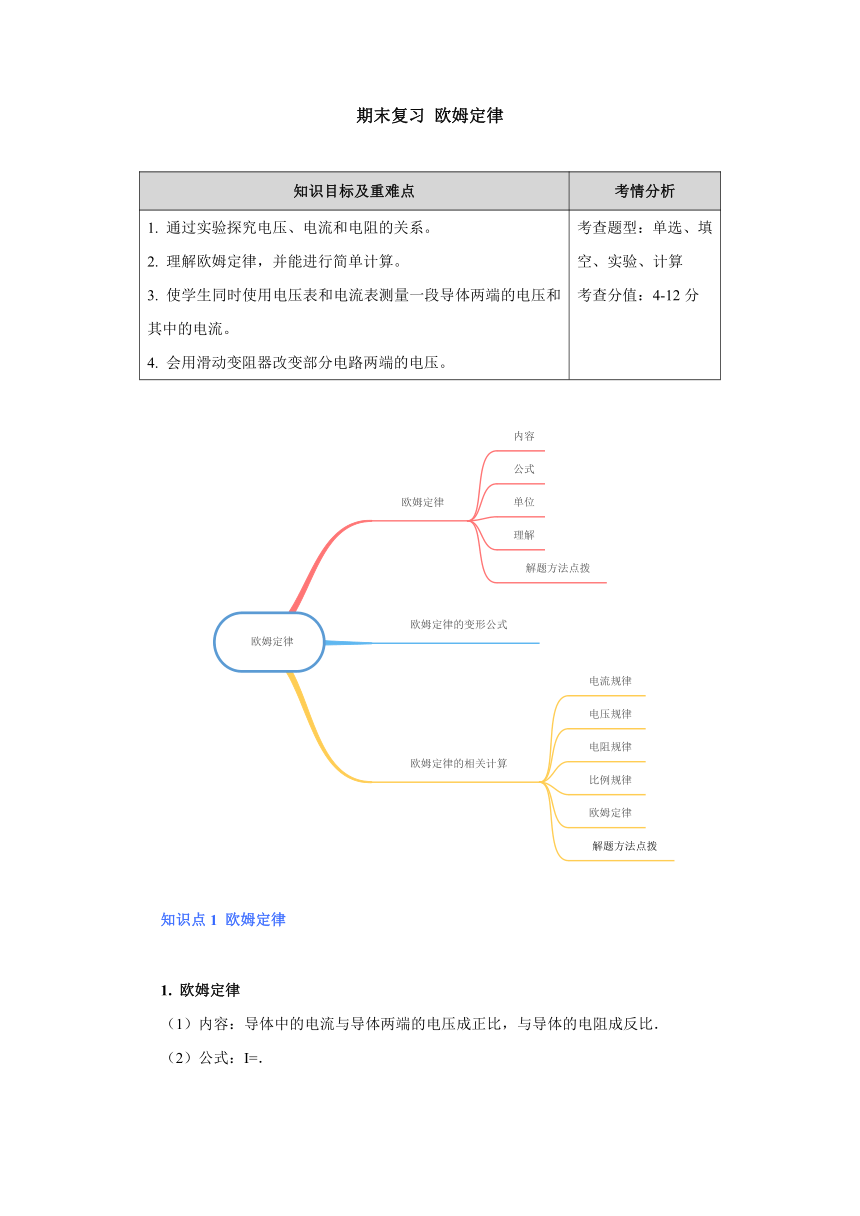

期末復習 歐姆定律
知識目標及重難點 考情分析
1. 通過實驗探究電壓、電流和電阻的關系。 2. 理解歐姆定律，并能進行簡單計算。 3. 使學生同時使用電壓表和電流表測量一段導體兩端的電壓和其中的電流。 4. 會用滑動變阻器改變部分電路兩端的電壓。 考查題型：單選、填空、實驗、計算 考查分值：4-12分
知識點1 歐姆定律
1. 歐姆定律
（1）內容：導體中的電流與導體兩端的電壓成正比，與導體的電阻成反比．
（2）公式：I=．

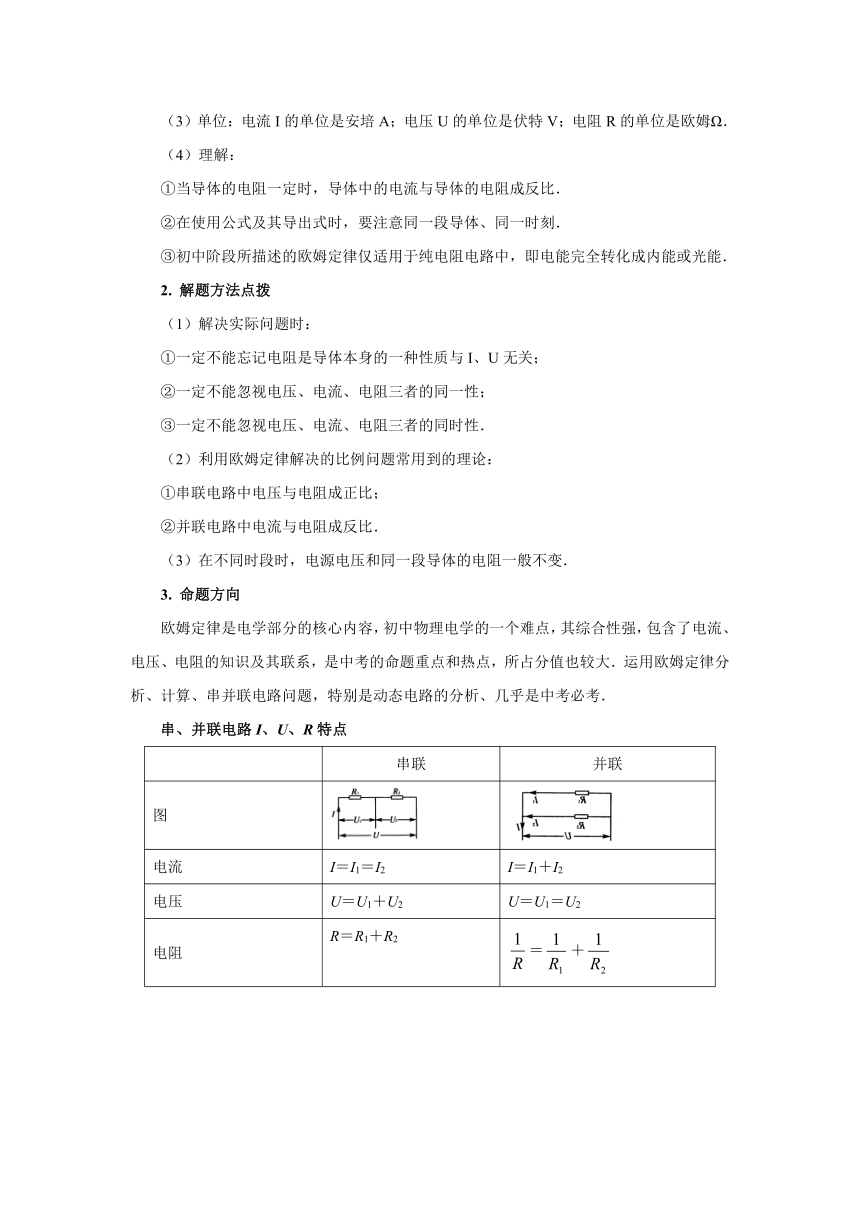

（3）單位：電流I的單位是安培A；電壓U的單位是伏特V；電阻R的單位是歐姆Ω．
（4）理解：
①當導體的電阻一定時，導體中的電流與導體的電阻成反比．
②在使用公式及其導出式時，要注意同一段導體、同一時刻．
③初中階段所描述的歐姆定律僅適用于純電阻電路中，即電能完全轉化成內能或光能．
2. 解題方法點撥
（1）解決實際問題時：
①一定不能忘記電阻是導體本身的一種性質與I、U無關；
②一定不能忽視電壓、電流、電阻三者的同一性；
③一定不能忽視電壓、電流、電阻三者的同時性．
（2）利用歐姆定律解決的比例問題常用到的理論：
①串聯電路中電壓與電阻成正比；
②并聯電路中電流與電阻成反比．
（3）在不同時段時，電源電壓和同一段導體的電阻一般不變．
3. 命題方向
歐姆定律是電學部分的核心內容，初中物理電學的一個難點，其綜合性強，包含了電流、電壓、電阻的知識及其聯系，是中考的命題重點和熱點，所占分值也較大．運用歐姆定律分析、計算、串并聯電路問題，特別是動態電路的分析、幾乎是中考必考．
串、并聯電路I、U、R特點
串聯 并聯
圖
電流 I＝I1＝I2 I＝I1＋I2
電壓 U＝U1＋U2 U＝U1＝U2
電阻 R＝R1＋R2 ＝＋

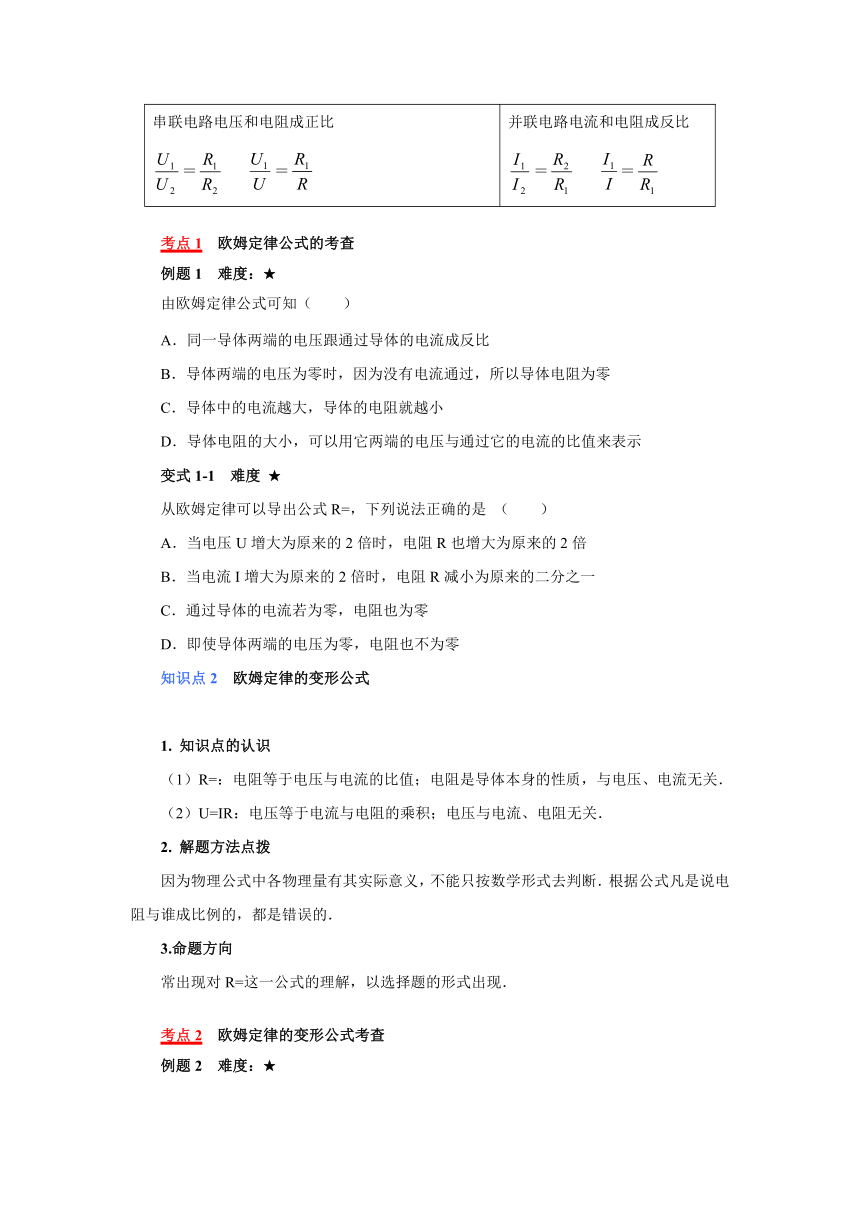

串聯電路電壓和電阻成正比 ＝ ＝ 并聯電路電流和電阻成反比 ＝ ＝
考點1 歐姆定律公式的考查
例題1 難度：★
由歐姆定律公式可知（　　）
A．同一導體兩端的電壓跟通過導體的電流成反比
B．導體兩端的電壓為零時，因為沒有電流通過，所以導體電阻為零
C．導體中的電流越大，導體的電阻就越小
D．導體電阻的大小，可以用它兩端的電壓與通過它的電流的比值來表示
變式1-1 難度 ★
從歐姆定律可以導出公式R=，下列說法正確的是 （　　）
A．當電壓U增大為原來的2倍時，電阻R也增大為原來的2倍
B．當電流I增大為原來的2倍時，電阻R減小為原來的二分之一
C．通過導體的電流若為零，電阻也為零
D．即使導體兩端的電壓為零，電阻也不為零
知識點2 歐姆定律的變形公式
1. 知識點的認識
（1）R=：電阻等于電壓與電流的比值；電阻是導體本身的性質，與電壓、電流無關．
（2）U=IR：電壓等于電流與電阻的乘積；電壓與電流、電阻無關．
2. 解題方法點撥
因為物理公式中各物理量有其實際意義，不能只按數學形式去判斷．根據公式凡是說電阻與誰成比例的，都是錯誤的．
3.命題方向
常出現對R=這一公式的理解，以選擇題的形式出現．
考點2 歐姆定律的變形公式考查
例題2 難度：★
由歐姆定律I=變形可得R=．下列說法正確的是（　　）
A．導體電阻跟它兩端的電壓成正比
B．導體電阻跟通過它的電流成反比
C．導體電壓跟通過它的電流成正比
D．導體電阻跟通過的電流和它兩端電壓無關
變式2-1 難度 ★
某導體接在電壓為3V的電路中，通過它的電流為0.15A，若把它接在6V電路中，導體的電阻為 Ω．
變式2-2 難度 ★
根據歐姆定律公式I=，也可變形得到R=．對此，下列說法中正確的是（　　）
A．流過導體的電流越大，則電阻越小
B．某段導體兩端電壓為0時，其電阻為0
C．導體兩端的電壓跟通過導體電流的比值等于這段導體的電阻
D．導體電阻的大小跟導體兩端的電壓成正比，跟通過導體的電流成反比
考點3 電路變化分析
例題3 難度：★★
如圖所示的電路中，電源電壓保持不變，閉合開關，當滑動變阻器的滑片P向左滑動時，電流表的示數（　　）
A．變大 B．變小
C．不變 D．條件不足，無法確定
變式3-1 難度 ★★
如圖所示，閉合開關S，將滑動變阻器的滑片P向右移動的過程中，下列判斷正確的是（　　）
A．燈泡發光變亮 B．電壓表示數變小
C．電流表示數變大 D．燈泡發光變暗
知識點3 歐姆定律的相關計算
1．知識點的認識
（1）相關基礎知識鏈接：
①電流規律：
串聯：I=I1=I2．串聯電路電流處處相等．
并聯：I=I1+I2．并聯電路干路電流等于各支路電流之和．
②電壓規律：
串聯：U=U1+U2．串聯電路總電壓等于各部分電路兩端電壓之和．
并聯：U=U1=U2．并聯電路各支路兩端電壓相等，等于總電壓．
③電阻規律：
串聯：R=R1+R2．串聯電路總電阻等于分電阻之和．
并聯：=+．并聯電路總電阻的倒數等于各分電阻倒數之和．
④比例規律：
串聯：=．串聯電路中電壓與電阻成正比．
并聯：I1R1=I2R2．并聯電路中電流與電阻成反比．
⑤歐姆定律：
I=．導體中的電流與導體兩端的電壓成正比，與導體的電阻成反比．
2. 解題方法點撥
解決這類問題一要掌握規則，二要弄清是哪兩部分相比．
①串聯電路電流處處相等，即電流之比為：I1：I2=1：1；根據I=可知電壓與電阻成正比，=．
②并聯電路各支路電壓相等，即電壓之比為U1：U2=1：1；根據U=IR可知電流與電阻成反比，I1R1=I2R2．
考點4 歐姆定律的相關計算
例題4 難度：★
如圖1所示，電源電壓恒為6V，R為熱敏電阻，其阻值隨溫度變化如圖2所示，R0是阻值為10Ω的定值電阻，閉合開關S，通過分析，下列說法錯誤的是（　　）
A．圖1中的R0有保護電路的作用
B．溫度升高時，電壓表的示數會變小
C．溫度為40℃時，電流表的示數為0.2A
D．溫度降低時，電壓表與電流表示數的比值變小
變式4-1 難度 ★
如圖所示是油量自動測定裝置的示意圖，O為杠桿支點，R0為定值電阻，Rx是滑動變阻器，當閉合開關S后（　　）
A．滑動變阻器Rx連入電路的阻值隨油量的增加而增大
B．電流表的讀數隨油量的增加而減小
C．電壓表的讀數隨油量的增加而增大
D．電壓表改裝成油量表刻度均勻
變式4-2 難度 ★★
如圖所示，電源電壓和電燈L的電阻均保持不變．當開關S閉合后，在變阻器滑片P從中點向下滑動的過程中，下列說法正確的是（　　）
A．電壓表的示數變大 B．電燈L的亮度變暗
C．電流表A1的示數變小 D．電流表A2的示數不變
變式4-3 難度 ★★
如圖所示，電阻R1為8Ω，電源兩端電壓為12V，開關S閉合后．求：
（1）當滑動變阻器R接入電路的電阻R2為30Ω時，通過電阻R1的電流I1和電路的總電流I；
（2）當滑動變阻器R接入電路的電阻R3為20Ω時，通過電阻R1的電流I1′和電路的總電流I′．
