資源簡介

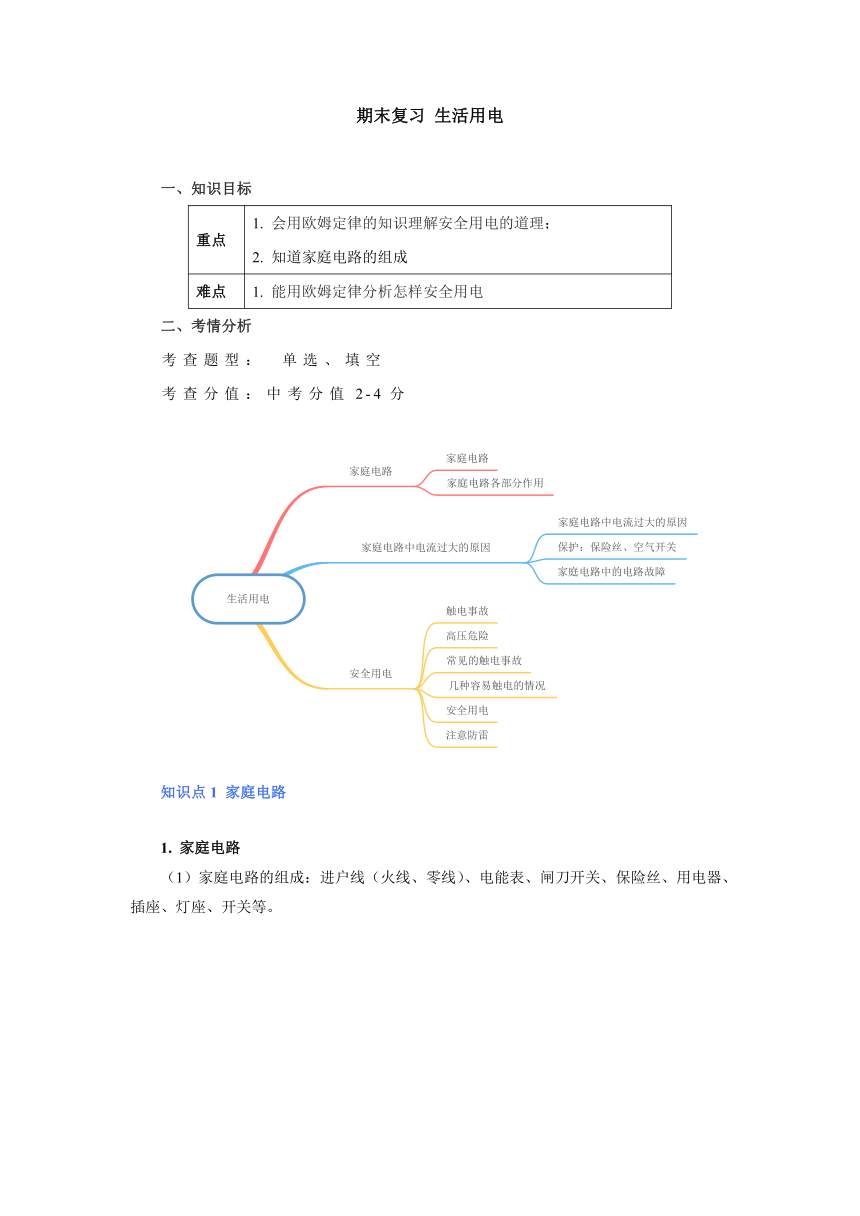

期末復習 生活用電
一、知識目標
重點 1. 會用歐姆定律的知識理解安全用電的道理； 2. 知道家庭電路的組成
難點 1. 能用歐姆定律分析怎樣安全用電
二、考情分析
考查題型： 單選、填空
考查分值：中考分值2-4分
知識點1 家庭電路
1. 家庭電路
（1）家庭電路的組成：進戶線（火線、零線）、電能表、閘刀開關、保險絲、用電器、插座、燈座、開關等。
（2）家庭電路的連接：各種用電器是并聯接入電路的，插座與燈座是并聯的，控制各用電器工作的開關與用電器是串聯的
2. 家庭電路各部分作用

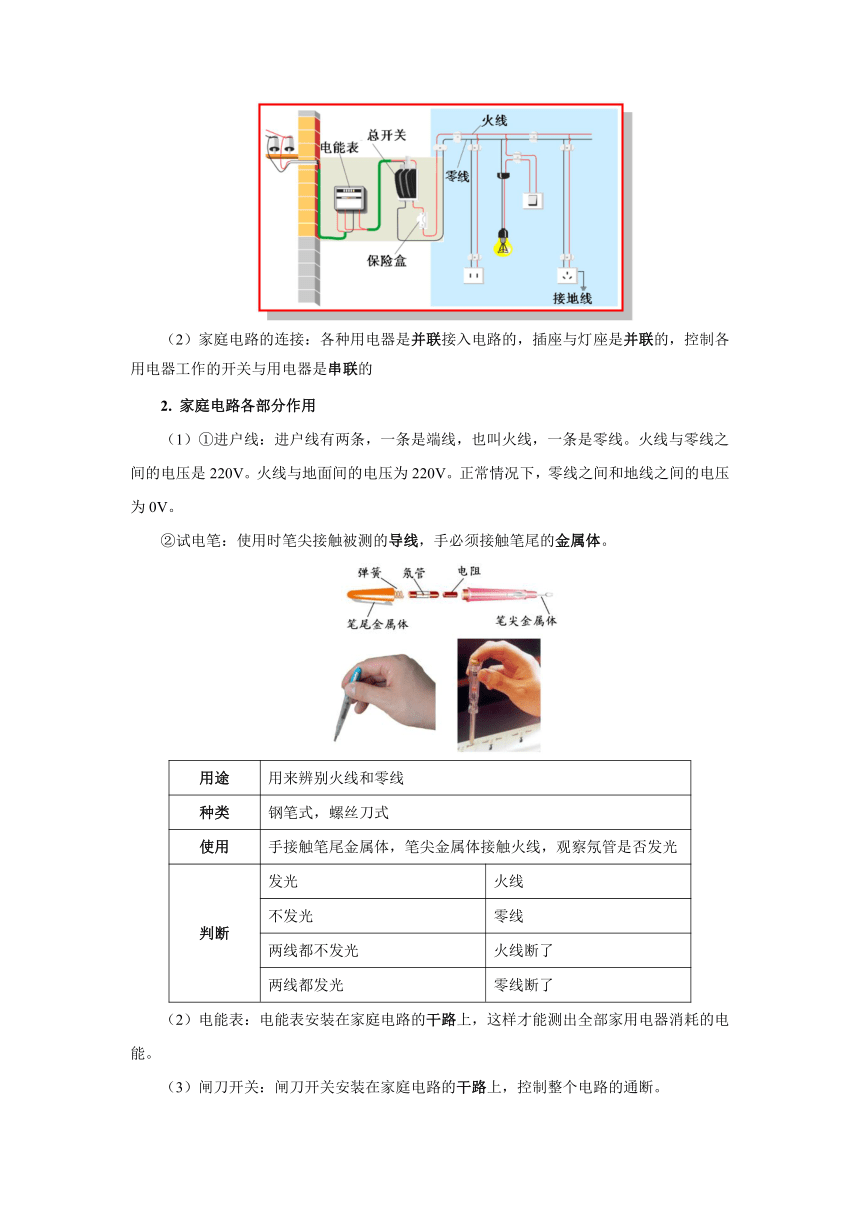

（1）①進戶線：進戶線有兩條，一條是端線，也叫火線，一條是零線。火線與零線之間的電壓是220V。火線與地面間的電壓為220V。正常情況下，零線之間和地線之間的電壓為0V。
②試電筆：使用時筆尖接觸被測的導線，手必須接觸筆尾的金屬體。
用途 用來辨別火線和零線
種類 鋼筆式，螺絲刀式
使用 手接觸筆尾金屬體，筆尖金屬體接觸火線，觀察氖管是否發光
判斷 發光 火線
不發光 零線
兩線都不發光 火線斷了
兩線都發光 零線斷了
（2）電能表：電能表安裝在家庭電路的干路上，這樣才能測出全部家用電器消耗的電能。
（3）閘刀開關：閘刀開關安裝在家庭電路的干路上，控制整個電路的通斷。
（4）保險絲：電路符號是
材料：保險絲是由電阻率大、熔點低的鉛銻合金制成的。（原因：保險絲電阻較大，使得電能轉化為熱的功率比較大，保險絲溫度易升高，達到熔點后就自動熔斷。）
保險絲規格：保險絲越粗，額定電流越大。
選擇：保險絲的額定電流等于或稍大于家庭電路的最大工作電流。
連接：保險絲應串聯在家庭電路的干路上，且一般只接在火線上。
注意事項：不能用較粗的保險絲或鐵絲、銅絲、鋁絲等代替標準的保險絲。因為銅絲的電阻小，產生的熱量少，銅的熔點高，不易熔斷。
電能表、閘刀開關和保險絲是按照順序依次連接在家庭電路干路上的。

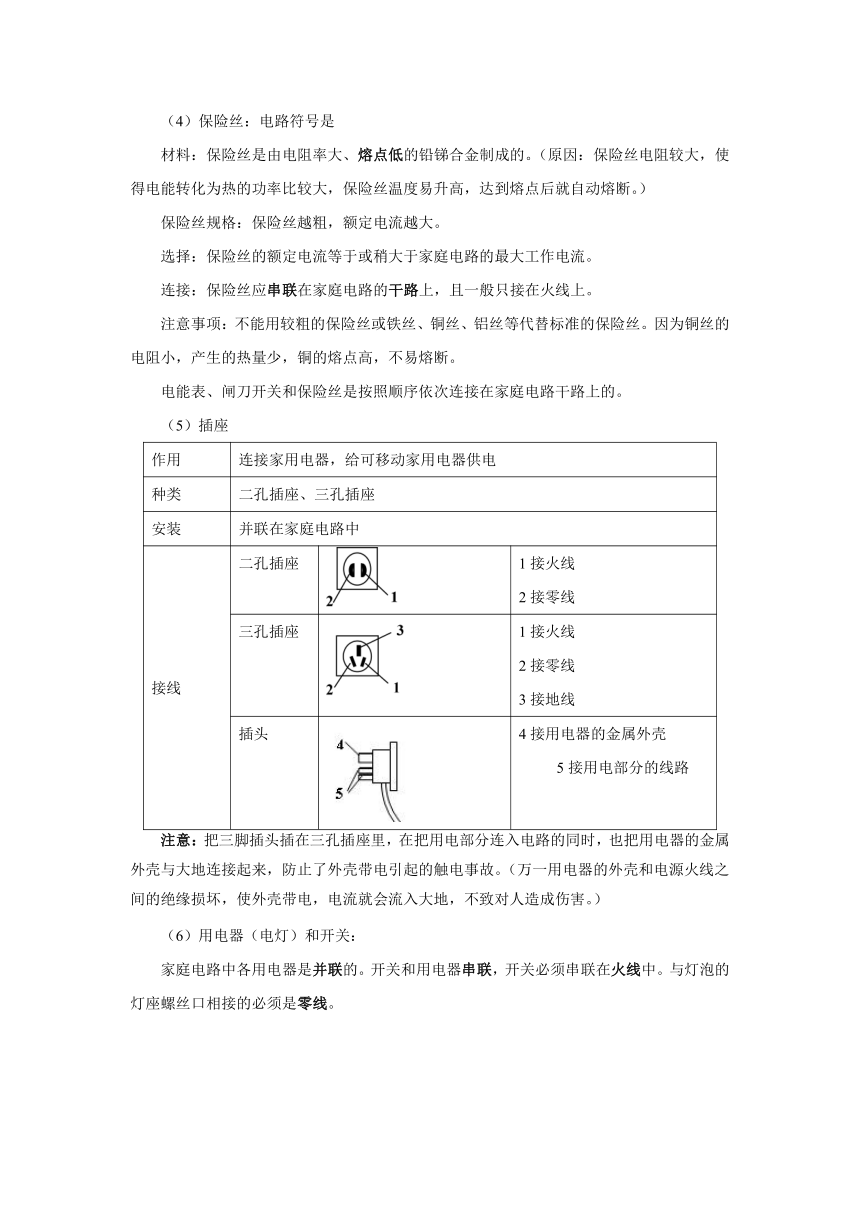

（5）插座
作用 連接家用電器，給可移動家用電器供電
種類 二孔插座、三孔插座
安裝 并聯在家庭電路中
接線 二孔插座 1接火線 2接零線
三孔插座 1接火線 2接零線 3接地線
插頭 4接用電器的金屬外殼 5接用電部分的線路
注意：把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把用電器的金屬外殼與大地連接起來，防止了外殼帶電引起的觸電事故。（萬一用電器的外殼和電源火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。）
（6）用電器（電燈）和開關：
家庭電路中各用電器是并聯的。開關和用電器串聯，開關必須串聯在火線中。與燈泡的燈座螺絲口相接的必須是零線。
考點1 家庭電路的組成和連接
例題1 難度：★★

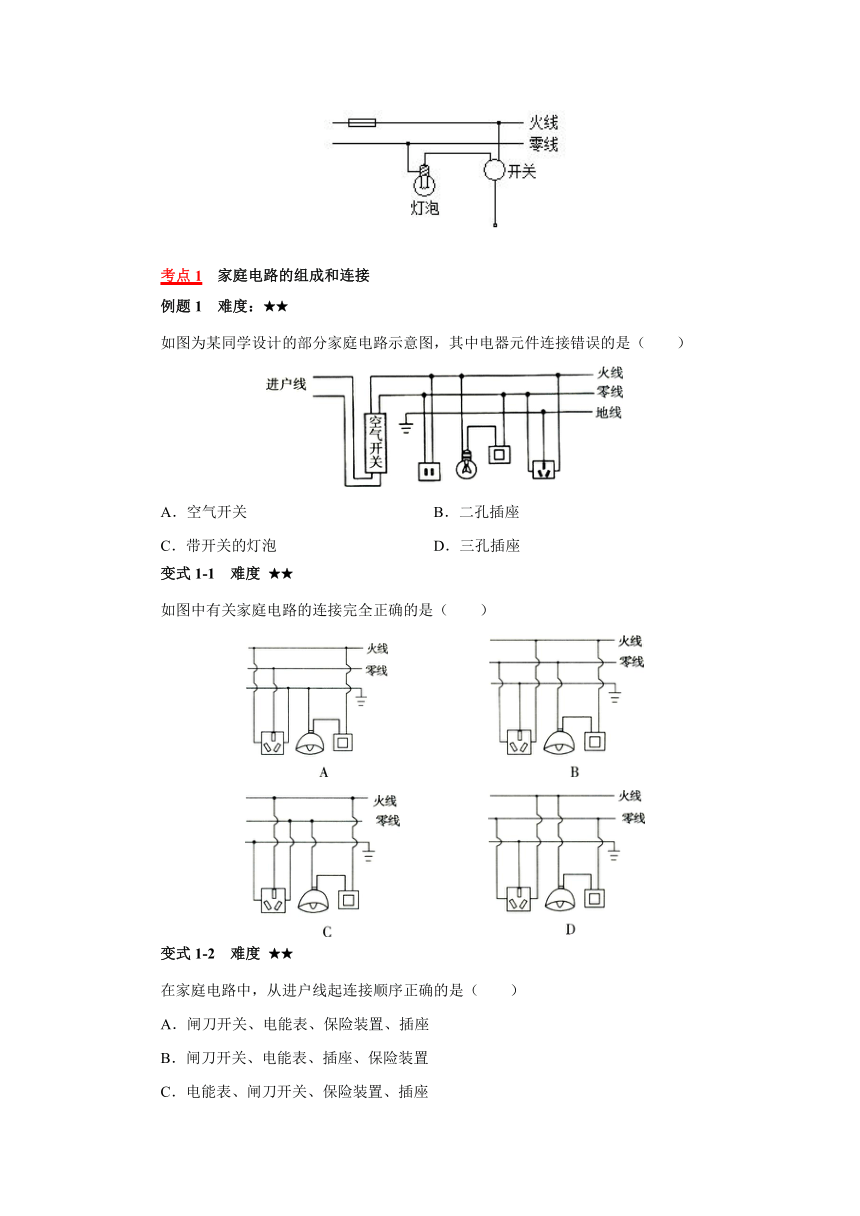

如圖為某同學設計的部分家庭電路示意圖，其中電器元件連接錯誤的是（ ）
A．空氣開關 B．二孔插座
C．帶開關的燈泡 D．三孔插座
變式1-1 難度 ★★
如圖中有關家庭電路的連接完全正確的是（ ）
變式1-2 難度 ★★
在家庭電路中，從進戶線起連接順序正確的是（ ）
A．閘刀開關、電能表、保險裝置、插座
B．閘刀開關、電能表、插座、保險裝置
C．電能表、閘刀開關、保險裝置、插座
D．電能表、保險裝置、閘刀開關、插座
變式1-3 難度 ★★

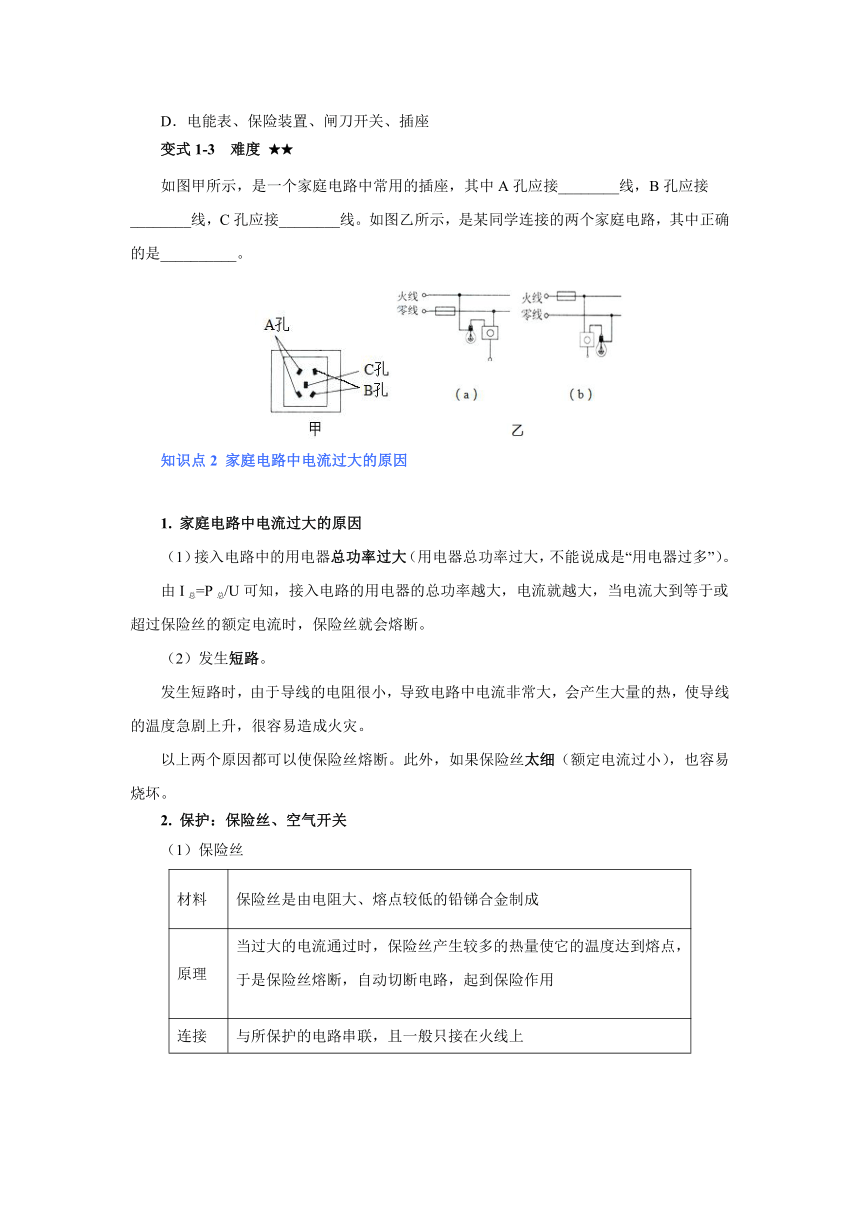

如圖甲所示，是一個家庭電路中常用的插座，其中A孔應接________線，B孔應接________線，C孔應接________線。如圖乙所示，是某同學連接的兩個家庭電路，其中正確的是__________。
知識點2 家庭電路中電流過大的原因
1. 家庭電路中電流過大的原因
（1）接入電路中的用電器總功率過大（用電器總功率過大，不能說成是“用電器過多”）。
由I總=P總/U可知，接入電路的用電器的總功率越大，電流就越大，當電流大到等于或超過保險絲的額定電流時，保險絲就會熔斷。
（2）發生短路。
發生短路時，由于導線的電阻很小，導致電路中電流非常大，會產生大量的熱，使導線的溫度急劇上升，很容易造成火災。
以上兩個原因都可以使保險絲熔斷。此外，如果保險絲太細（額定電流過小），也容易燒壞。
2. 保護：保險絲、空氣開關
（1）保險絲
材料 保險絲是由電阻大、熔點較低的鉛銻合金制成
原理 當過大的電流通過時，保險絲產生較多的熱量使它的溫度達到熔點，于是保險絲熔斷，自動切斷電路，起到保險作用
連接 與所保護的電路串聯，且一般只接在火線上
注意：不能用較粗的保險絲或鐵絲、銅絲、鋁絲等代替。因為銅絲的電阻小，產生的熱量少，銅的熔點高，不易熔斷。
（2）新型保險裝置：空氣開關。
3. 家庭電路中的電路故障
家庭電路故障常見的三種情況：一是短路，保險絲燒斷；二是火線斷路或燈絲斷了，斷點與火線之間能使試電筆氖管發光，斷點與零線之間不能使試電筆氖管發光；三是進戶線的零線斷了。
考點2 家庭電路的故障和檢修
例題2 難度：★★
在甲、乙兩個電路圖中，開關閉合后，產生電流過大的原因解釋正確的是（ ）
A．圖甲、圖乙均發生短路
B．圖甲、圖乙均為用電器總功率過大
C．圖甲用電器總功率過大，圖乙發生短路
D．圖甲用電器總功率過大，圖乙發生斷路
變式2-1 難度 ★★
下列現象不會引起家庭電路發生火災的是（ ）
A．用電器總功率過大
B．短路
C．開關內兩根導線相碰
D．線路連接處接觸不良
變式2-2 難度 ★★
某物理興趣小組的同學獨立組裝成一盞臺燈后，將其接入電路中，閉合開關時，發現臺燈不亮，同時其他用電器也停止工作，經檢查發現保險絲熔斷，更換新的保險絲后，將臺燈單獨接入電路，又發現保險絲熔斷，其原因可能是（ ）
A．臺燈燈泡的兩條接線相碰了
B．臺燈燈泡的燈絲斷了
C．室內電路中本來就存在短路現象
D．臺燈開關的兩端短路
變式2-3 難度 ★★
家庭電路中有時會出現這樣的現象:原來各用電器都在正常工作，當再將一個手機充電器的插頭插入插座時，家里所有的用電器全部停止了工作，關于這種現象以及形成的原因，以下說法正確的是（ ）
A．可能是這個插座的火線和零線原來就相接觸形成了短路
B．可能是這個手機充電器的插頭與插座沒有形成良好接觸，仍然是斷路狀態
C．可能是這個手機充電器的插頭插入這個插座時，導致火線和零線相接觸形成了短路
D．可能同時工作的用電器過多，導致干路中總電流過大，空氣開關跳閘
變式2-4 難度 ★★
（多選）下列說法正確的是（ ）
A．家庭電路中保險絲熔斷，一定是發生了短路
B．家庭電路中保險絲不能用銅絲代替
C．在相同時間內，額定功率越大的用電器，電流通過它所做的功就越多
D．燈泡越亮，說明它的實際功率越大
變式2-5 難度 ★★
小明用如圖所示電路做“探究熔絲熔斷原因”的實驗，閉合開關，燈泡正常發光。下列方法能使熔絲熔斷的是（ ）
A．用一根導線接A、B間
B．用一根導線接B、D間
C．用一根導線接C、D間
D．用燈泡替代A、B間導線接入電路
知識點3 安全用電
1. 觸電事故
（1）定義：一定強度的電流通過人體所引起的傷害。
（2）安全電壓：不高于36V。工廠用的動力電路電壓380V、家庭電路電壓220V都超出了安全電壓。
注意：人體安全電壓是指“不高于36V”的電壓，而不是指“36V”，因為低于36V的也是安全電壓。
2. 高壓危險
電壓越高越危險：由歐姆定律I=U/R可知，人體的電阻R一定，加在人體身上的電壓越大，通過人體的電流就越大。電流大到一定程度，人就會發生危險。所以電壓越高越危險。
3. 常見的觸電事故
（1）低壓觸電（家庭電路觸電）
一是站在地上的人觸到火線（單線觸電），二是站在絕緣體上的人同時接觸到火線和零線（雙線觸電）。
（2）高壓觸電
高壓觸電的兩種方式：高壓電弧觸電、跨步電壓觸電。人體不能靠近高壓帶電體，只要靠近高壓帶電體（不需要接觸），就有危險。
4. 幾種容易觸電的情況
5. 安全用電
（1）為了安全用電，要做到不接觸低壓（小于1000V）帶電體，不靠近高壓（大于1000V）帶電體。
（2）家庭電路中防止觸電的措施：開關必須接在火線上；螺絲口燈泡的尾部接火線；有金屬外殼的電器，外殼要接地。
（3）安全用電原則：
①不接觸低壓帶電體，不靠近高壓帶電體；
②更換燈泡、搬動電器前應斷開電源開關；
③不弄濕用電器，不損壞絕緣層；
④保險裝置、插座、導線、家用電器等達到使用壽命應及時更換。
（4）觸電急救常識：發現有人觸電，不能直接去拉觸電人，應首先切斷電源或用絕緣棒使觸電人脫離電源。發生火災時，要首先切斷電源，決不能帶電潑水救火。
6. 注意防雷
（1）不要靠近金屬欄桿，各種電器應暫停使用。
（2）迅速走進屋內，或汽車內。
（3）不要手持金屬桿，金屬飾物包括手表也要拋離。
（4）在高山上，應該找沒有積水的凹坑處雙腳并攏蹲下。
考點3 安全用電
例題3 難度：★★
下列做法中符合安全用電原則的是（ ）
A．多個大功率用電器接在同一插座板上
B．用手指觸碰插座的插孔
C．用濕手觸摸開關
D．將冰箱的金屬外殼接地
變式3-1 難度 ★★
“珍愛生命、注意安全”是人們在日常生活中必須具有的意識。關于安全用電，正確的做法是（　　）
A．發現有人觸電時，立即用手把他拉開
B．為了清潔衛生，應經常用濕布擦拭正在工作的臺燈
C．家里的空氣開關跳閘，立即合上空氣開關恢復供電
D．用試電筆辨別火線和零線，手接觸筆尾金屬體
變式3-2 難度 ★★
電工維修電路有時需要帶電操作，如圖所示，以下操作不會發生觸電事故的是（ ）
A．甲站在絕緣凳上同時接觸火線和零線
B．乙站在絕緣凳上僅接觸火線
C．丙站在地上僅接觸火線
D．丁站在地上同時接觸火線和零線
變式3-3 難度 ★★
如圖為模擬觸電場景，甲、乙、丙三只小鳥，當開關S斷開時，會觸電的小鳥是 ；當開關S閉合時，觸電的那只小鳥之所以觸電的原因是： 。（小鳥電阻比燈絲電阻大的多）
