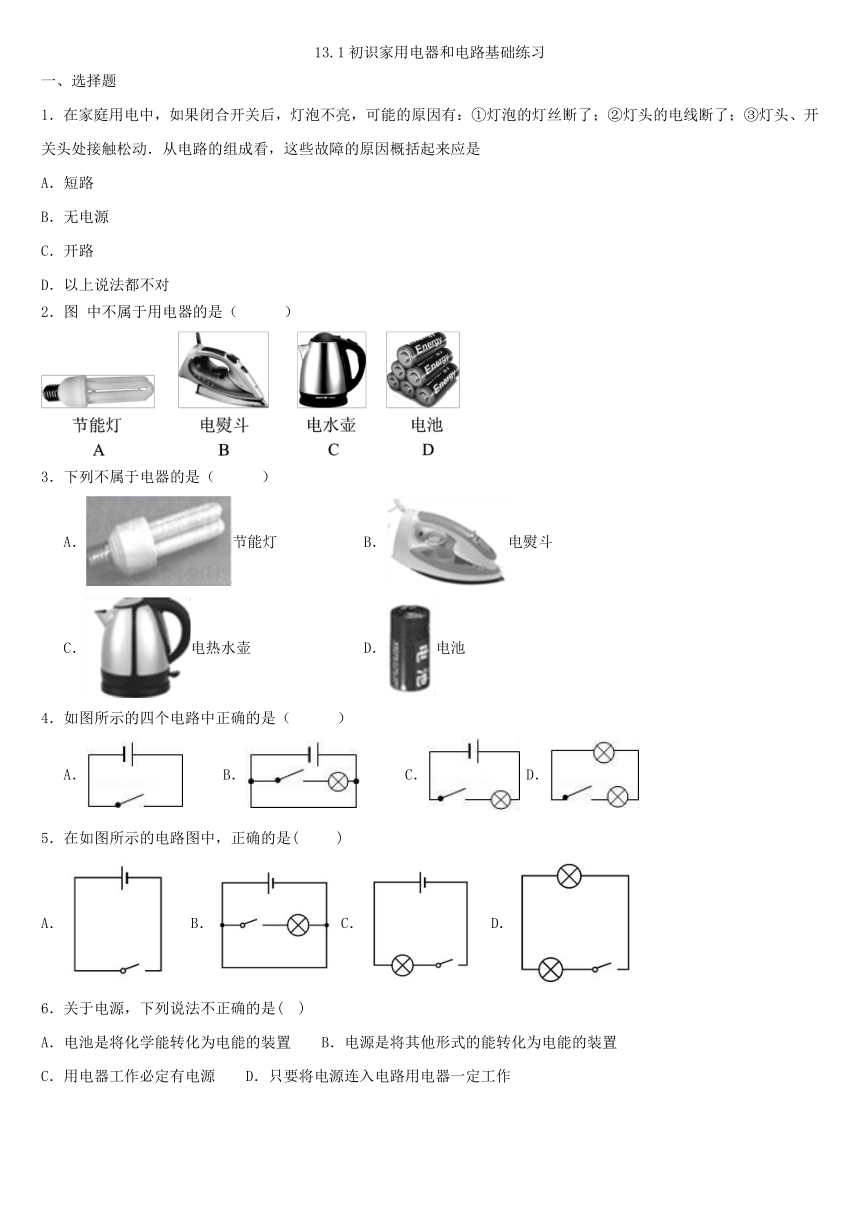

13.1初識家用電器和電路基礎練習
一、選擇題
1．在家庭用電中，如果閉合開關后，燈泡不亮，可能的原因有：①燈泡的燈絲斷了；②燈頭的電線斷了；③燈頭、開關頭處接觸松動．從電路的組成看，這些故障的原因概括起來應是
A．短路
B．無電源
C．開路
D．以上說法都不對
2．圖 中不屬于用電器的是（　　 ）
3．下列不屬于電器的是（　　 ）
A．節能燈 B．電熨斗
C．電熱水壺 D．電池
4．如圖所示的四個電路中正確的是（　　 ）
A． B． C． D．
5．在如圖所示的電路圖中，正確的是( )
A． B． C． D．
6．關于電源，下列說法不正確的是( )
A．電池是將化學能轉化為電能的裝置 B．電源是將其他形式的能轉化為電能的裝置
C．用電器工作必定有電源 D．只要將電源連入電路用電器一定工作

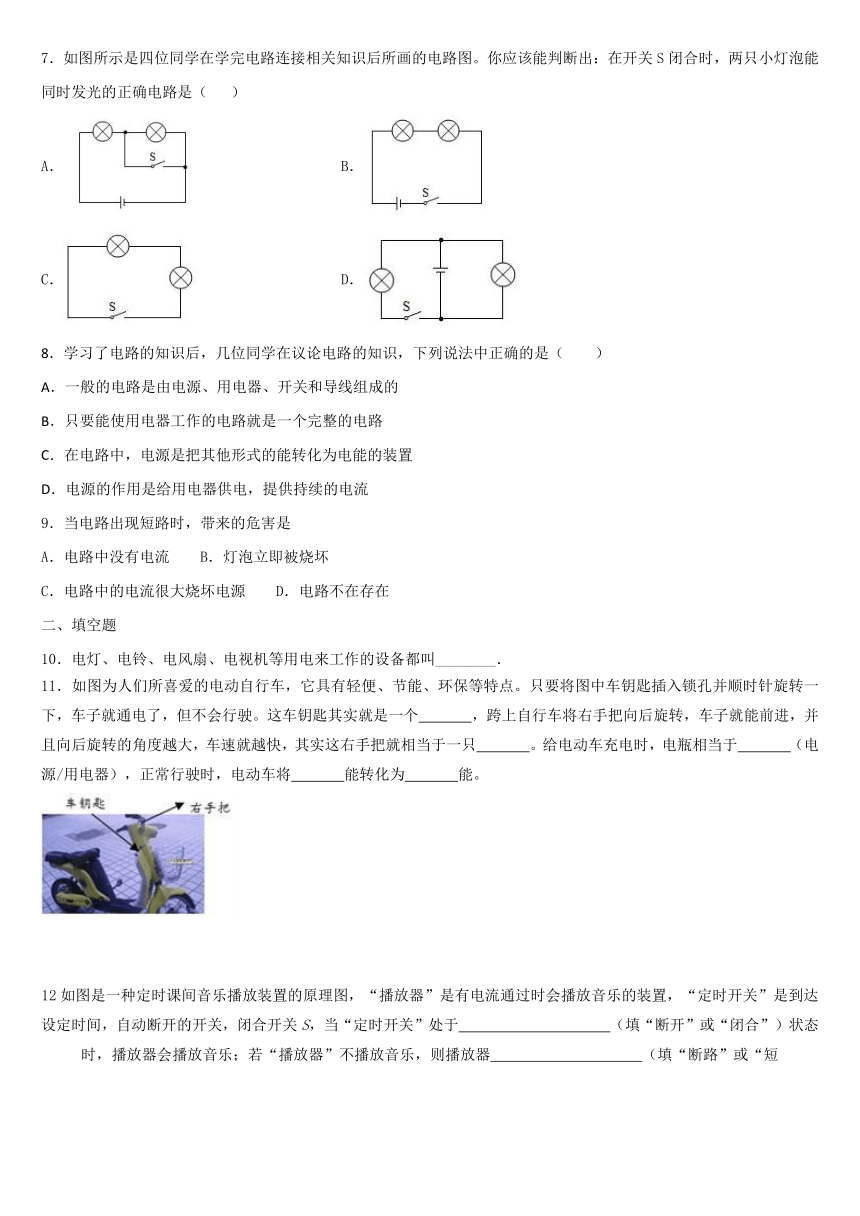

7．如圖所示是四位同學在學完電路連接相關知識后所畫的電路圖。你應該能判斷出：在開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ）
A． B．
C． D．
8．學習了電路的知識后，幾位同學在議論電路的知識，下列說法中正確的是（　　）
A．一般的電路是由電源、用電器、開關和導線組成的
B．只要能使用電器工作的電路就是一個完整的電路
C．在電路中，電源是把其他形式的能轉化為電能的裝置
D．電源的作用是給用電器供電，提供持續的電流
9．當電路出現短路時，帶來的危害是
A．電路中沒有電流 B．燈泡立即被燒壞
C．電路中的電流很大燒壞電源 D．電路不在存在
二、填空題
10．電燈、電鈴、電風扇、電視機等用電來工作的設備都叫________．
11．如圖為人們所喜愛的電動自行車，它具有輕便、節能、環保等特點。只要將圖中車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。這車鑰匙其實就是一個　 　，跨上自行車將右手把向后旋轉，車子就能前進，并且向后旋轉的角度越大，車速就越快，其實這右手把就相當于一只　 　。給電動車充電時，電瓶相當于　 　（電源/用電器），正常行駛時，電動車將　 　能轉化為　 　能。
12如圖是一種定時課間音樂播放裝置的原理圖，“播放器”是有電流通過時會播放音樂的裝置，“定時開關”是到達設定時間，自動斷開的開關，閉合開關S，當“定時開關”處于 （填“斷開”或“閉合”）狀態時，播放器會播放音樂；若“播放器”不播放音樂，則播放器 （填“斷路”或“短

13．如圖所示，要使手電筒正常工作，兩節干電池安裝正確的是____。
14．如圖所示，當開關S1，S2都斷開時，電路處于 ___ 狀態；當S1閉合，S2斷開時，電路處于 _____ 狀態；當開關S1，S2都閉合時，電路處于 ______ 狀態。
15．小明買了一個“神奇”的燈泡，將它放在自來水中，燈泡能發光，如圖所示。此過程中，自來水相當于______。小明猜想，該燈泡內部一定有______。
16在如圖所示的手電筒的實物圖中，兩節干電池是電源，它可以將______能轉化為______能，使小燈泡發光，按鈕相當于電路中的______。
17．在賓館的客房常常需要插卡用電，如圖所示．房卡的作用是相當于一個________接在干路上，房間里的電燈、電視等用電器是________聯的．
