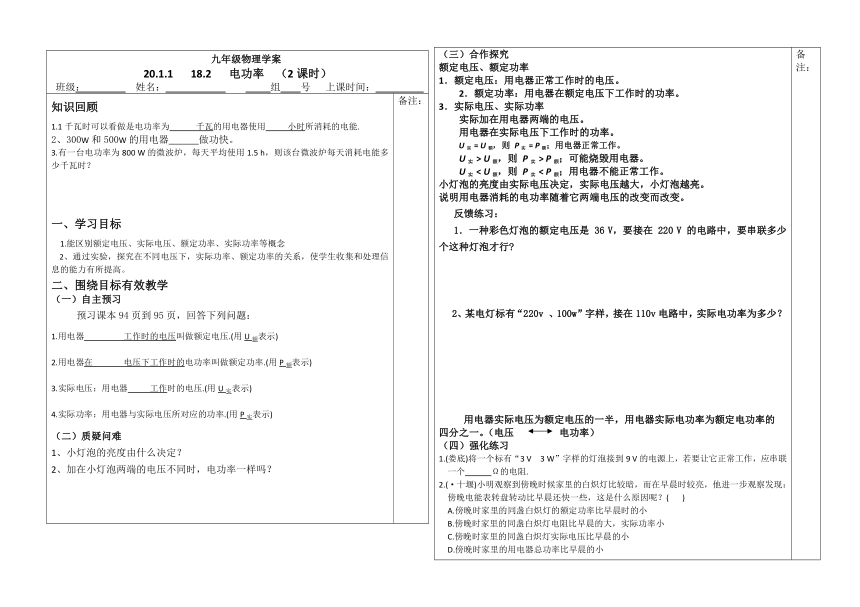

九年級物理學案 20.1.1 18.2 電功率 （2課時） 班級： 姓名： 組 號 上課時間：
知識回顧 1.1千瓦時可以看做是電功率為 千瓦的用電器使用 小時所消耗的電能. 2、300W和500W的用電器 做功快。 3.有一臺電功率為800 W的微波爐，每天平均使用1.5 h，則該臺微波爐每天消耗電能多少千瓦時？ 一、學習目標 1.能區別額定電壓、實際電壓、額定功率、實際功率等概念 2、通過實驗，探究在不同電壓下，實際功率、額定功率的關系，使學生收集和處理信息的能力有所提高。 二、圍繞目標有效教學 （一）自主預習 預習課本94頁到95頁，回答下列問題： 1.用電器 工作時的電壓叫做額定電壓.(用U額表示) 2.用電器在 電壓下工作時的電功率叫做額定功率.(用P額表示) 3.實際電壓：用電器 工作時的電壓.(用U實表示) 4.實際功率：用電器與實際電壓所對應的功率.(用P實表示) （二）質疑問難 1、小燈泡的亮度由什么決定？ 2、加在小燈泡兩端的電壓不同時，電功率一樣嗎？ 備注：
（三）合作探究 額定電壓、額定功率 1．額定電壓：用電器正常工作時的電壓。 　　2．額定功率：用電器在額定電壓下工作時的功率。 3．實際電壓、實際功率 　　實際加在用電器兩端的電壓。 　　用電器在實際電壓下工作時的功率。 U實 = U額，則 P實 = P額；用電器正常工作。 　　U實 > U額，則 P實 > P額；可能燒毀用電器。 　　U實 < U額，則 P實 < P額；用電器不能正常工作。 小燈泡的亮度由實際電壓決定，實際電壓越大，小燈泡越亮。 說明用電器消耗的電功率隨著它兩端電壓的改變而改變。 反饋練習： 1．一種彩色燈泡的額定電壓是 36 V，要接在 220 V 的電路中，要串聯多少個這種燈泡才行 2、某電燈標有“220v 、100w”字樣，接在110v電路中，實際電功率為多少？ 用電器實際電壓為額定電壓的一半，用電器實際電功率為額定電功率的 四分之一。（電壓 電功率） （四）強化練習 1.(婁底)將一個標有“3 V 3 W”字樣的燈泡接到9 V的電源上，若要讓它正常工作，應串聯一個 Ω的電阻. 2.(·十堰)小明觀察到傍晚時候家里的白熾燈比較暗，而在早晨時較亮，他進一步觀察發現：傍晚電能表轉盤轉動比早晨還快一些，這是什么原因呢？( ) A.傍晚時家里的同盞白熾燈的額定功率比早晨時的小 B.傍晚時家里的同盞白熾燈電阻比早晨的大，實際功率小 C.傍晚時家里的同盞白熾燈實際電壓比早晨的小 D.傍晚時家里的用電器總功率比早晨的小 3.(·哈爾濱)某同學設計了如圖所示的雙向開關電路，電源電壓保持不變，燈L1標有“3 V 3 W”字樣，燈L2標有“9 V 4.5 W”字樣.當開關撥至2位置且滑片滑到A端時，燈L2恰好正常發光.下列說法正確的是(不計燈絲電阻隨溫度的變化)( ) A.電源電壓為12 V B.L2正常發光時，電路中的電流為2 A C.要使L1正常發光，滑動變阻器接入電路的阻值應為6Ω D.當燈L1、L2分別正常發光時，兩次電路的總功率之比為2∶3 （五）歸納總結 1.用電器只有在額定電壓下才能正常工作.實際電壓偏低，用電器的電功率低，不能正常工作.實際電壓偏高，有可能損壞用電器. 2.用電器的額定電壓、額定功率是唯一的，但實際電功、實際功率可以有很多. 3.額定功率和額定電壓是固定不變的，實際電壓和實際功率是變化的.但在變化時，用電器的電阻是不變的.因此可先根據公式R=U2額/P額計算出用電器的電阻，再運用公式P實=U2實/R來計算實際功率. 三、目標檢測、反饋與補償 1．(臨沂中考)一個標有“220 V　440 W”字樣的電熱器，當通過它的電流為1 A時，它的實際功率( ） A．等于額定功率 B．大于額定功率 C．小于額定功率 D．無法判斷 2．如圖所示兩個燈泡L1、L2阻值分別為6 Ω和10 Ω，閉合開關后的現象是( ） A．通過兩燈泡的電流I1∶I2＝3∶5 B．燈泡兩端的電壓U1∶U2＝3∶5 C．燈泡的電功率P1∶P2＝5∶3 D．燈泡消耗的電能W1∶W2＝3∶5 3．如圖所示，電源電壓為3 V，定值電阻的阻值為10 Ω，則電阻消耗的功率為________W. 4．如圖所示，小燈泡標有“3 V　3 W”字樣，與阻值為15 Ω的電阻串聯，此時小燈泡正常發光，則通過小燈泡的電流為________A，電阻消耗的功率為________W. 5．在某一溫度下，甲、乙兩電阻的電流與電壓的關系如圖所示．若將甲接在3 V的電源兩端，則消耗的功率為________W．若將甲、乙并聯后接在電壓為3 V的電源兩端，則電路消耗的總功率為________W. 6．(宿遷中考)如圖是宿遷市區一交通道路上使用的風光互補LED路燈外形圖和電路原理圖，該電路中兩只LED燈是并聯的，燈上標有“24 V　60 W”字樣．則兩個LED燈正常發光時，通過光控開關S的電流為________A；如果用這種路燈替換發光亮度相同的420 W的傳統路燈，那么500套風光互補路燈每天工作10小時可節約電能________J. 　03　　中檔題 7．下列電路閉合開關后消耗電功率最大的是( ） 8．將燈L1接在12 V的電路中，功率為12 W．若保持電路電壓不變，再在電路中連入燈L2，使電路的總功率為18 W．在圖示的四個電路中，連接方法正確的是( ） 9．(蘭州中考)甲、乙兩燈分別標有“6 V　3 W”和“6 V　6 W”字樣，先將兩燈串聯后接在電壓為U的電路中，甲燈的功率為P1；再將兩燈并聯后接在同一電壓下，乙燈的功率為P2.兩次燈泡均安全，忽略溫度對燈絲電阻的影響，則P1∶P2為( ） A．9∶2 B．2∶9 C．4∶9 D．1∶9 10．(天津中考)一只電烙鐵銘牌上標著“220 V　100 W”的字樣，它正常工作時，電壓是________V，電阻是________Ω. 11．甲和乙兩燈的額定電壓均為6 V，如圖是兩燈的電流隨其兩端電壓變化的曲線．現將兩燈串聯后接在某一電路中，要使其中一個燈泡正常發光，并保證電路安全，電路的工作電流應為________A，電源電壓為________V，此時這兩燈實際功率之比是________． 　　 12．如圖所示的電路，小燈泡L標有“6 V　3 W”字樣，R是阻值為10 Ω的定值電阻．當小燈泡的電功率為3 W時，定值電阻R消耗的功率是________W，電流表的示數為________A，電源電壓為________V. 13．(襄陽中考)如果通過某定值電阻的電流從1 A升高到2 A，加在該電阻兩端的電壓變化了5 V，則該電阻消耗的電功率變化了________W. 14．如圖所示，燈L標有“6 V　3 W”字樣，電源電壓為9 V且保持不變．閉合開關S，燈L正常發光，求： (1)電阻R的阻值； (2)燈泡正常發光時電阻R消耗的功率． 15．(大連中考)如圖是某課外活動小組設計的小臺燈電路圖，S為單刀雙擲開關，電源電壓為12 V，且保持不變，小燈泡的額定功率是6 W，電阻R的阻值為6 Ω.當開關S接“2”時，小燈泡恰好正常發光．若燈絲電阻不變，試求： (1)小燈泡的額定電流是多少？燈絲的電阻是多少？ (2)小燈泡正常發光5 min，電流通過小燈泡做的功是多少？ (3)開關S接“1”時，電阻R的功率是多少？ 四、拓展延伸 1、家庭電路中有一只標有銘牌的燈泡正常發光，現有器材：電能表、電流表、電壓表、鐘表，請用三種方法測量出此時的電功率，說明理由，并且寫出表達式： 方法一：觀察銘牌可知 方法二：用電能表和鐘表測量出一定時間內消耗的 方法三：用電壓表、電流表分別測量出 2、電路中出現故障的原因填入下表（測量小燈泡的額定功率） 現象 原因（1）接完最后一根導線，小燈泡就亮 （2）開關一閉合電流表指針就翻轉（3）開關一閉合電流表指針就滿偏（4）開關閉合后電壓表指針偏轉很小（5）當移動滑片時小燈泡的亮度不變（6）移動滑片時兩個表示數一個增大 一個減小（7）閉合開關后電壓表有示數電流表無示數（8）閉合開關后小燈泡不亮，電壓表無示數，電流表有示數
2、如果加在某導體電阻兩端的電壓從6V升高到10V，通過該電阻的電流變化了0.1A，則該電阻的電功率變化了（ ） A:1.6W B:4.0W C;0.4w D:3.4W 電功和電功率的比較 名稱及符號表達式換算關系注意 電功 W=Uit W=Pt焦耳（J） 千瓦時（KW.h） 1千瓦時= 焦各量的對應關系，電能表的用途和讀數方法 電功率 P=W/t P=UI瓦特（W） 千瓦（KW） 1千瓦時= 瓦當U實=U額 P實=P額
備注：
1．C　2.C　3.0.9　4.1　15　5.0.9　2.7　6.5　5.4×109
中檔題
7．C　8.C　9.B　10.220　484　11.0.5　8　1∶3　12.3.6　1.1　6　13.15　14.(1)I＝＝＝0.5 A　UR＝U－UL＝9 V－6 V＝3 V　R＝＝＝6 Ω　(2)PR＝URI＝3 V×0.5 A＝1.5 W
拓展題
15．(1)由題知，電源電壓U＝12 V，當開關S接“2”時，小燈泡直接接在電源上，小燈泡恰好正常發光，UL＝U＝12 V，PL＝P額＝6 W　小燈泡的額定電流：I＝＝＝0.5 A　燈絲電阻：RL＝＝＝24 Ω　(2)小燈泡正常發光，PL＝P額＝6 W　5 min電流通過小燈泡做的功：WL＝PLt＝6 W×5×60 s＝1 800 J　(3)開關S接“1”時，燈和電阻R串聯，電路中電流：I′＝＝＝0.4 A　電阻R的功率：PR＝(I′)2R＝(0.4 A)2×6 Ω＝0.96 W
