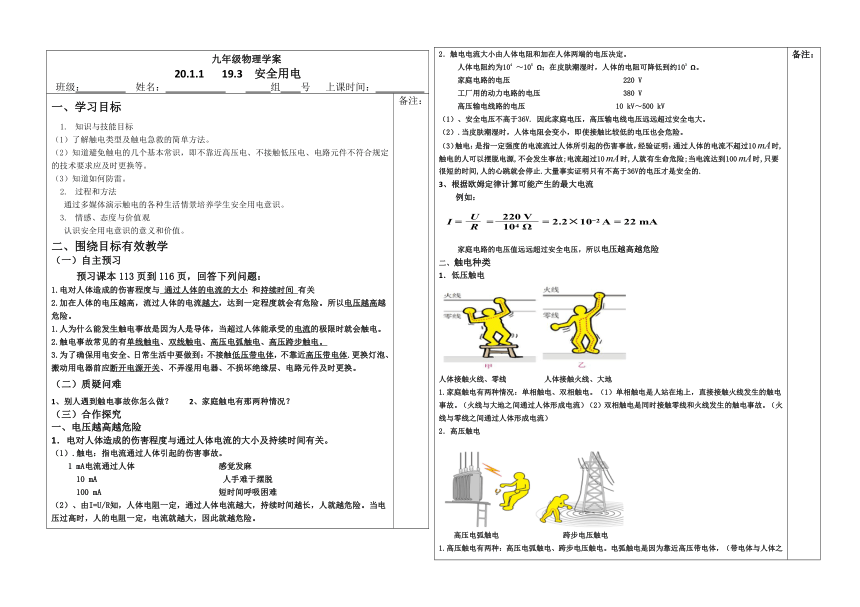

九年級物理學案 20.1.1 19.3 安全用電 班級： 姓名： 組 號 上課時間：
一、學習目標 知識與技能目標 （1）了解觸電類型及觸電急救的簡單方法。 （2）知道避免觸電的幾個基本常識，即不靠近高壓電、不接觸低壓電、電路元件不符合規定的技術要求應及時更換等。 （3）知道如何防雷。 過程和方法 通過多媒體演示觸電的各種生活情景培養學生安全用電意識。 情感、態度與價值觀 認識安全用電意識的意義和價值。 二、圍繞目標有效教學 （一）自主預習 預習課本113頁到116頁，回答下列問題： 1.電對人體造成的傷害程度與 通過人體的電流的大小 和持續時間 有關 2.加在人體的電壓越高，流過人體的電流越大，達到一定程度就會有危險。所以電壓越高越危險。 1.人為什么能發生觸電事故是因為人是導體，當超過人體能承受的電流的極限時就會觸電。 2.觸電事故常見的有單線觸電、雙線觸電、高壓電弧觸電、高壓跨步觸電。 3.為了確保用電安全、日常生活中要做到：不接觸低壓帶電體，不靠近高壓帶電體.更換燈泡、搬動用電器前應斷開電源開關、不弄濕用電器、不損壞絕緣層、電路元件及時更換。 （二）質疑問難 1、別人遇到觸電事故你怎么做？ 2、家庭觸電有那兩種情況？ （三）合作探究 一、電壓越高越危險 1．電對人體造成的傷害程度與通過人體電流的大小及持續時間有關。 （1）.觸電：指電流通過人體引起的傷害事故。 1 mA電流通過人體 感覺發麻 10 mA 人手難于擺脫 100 mA 短時間呼吸困難 （2）、由I=U/R知，人體電阻一定，通過人體電流越大，持續時間越長，人就越危險。當電壓過高時，人的電阻一定，電流就越大，因此就越危險。 備注：
2．觸電電流大小由人體電阻和加在人體兩端的電壓決定。 人體電阻約為104 ～105 Ω；在皮膚潮濕時，人體的電阻可降低到約103 Ω。 家庭電路的電壓 220 V 工廠用的動力電路的電壓 380 V 高壓輸電線路的電壓 10 kV～500 kV （1）、安全電壓不高于36V. 因此家庭電壓，高壓輸電線電壓遠遠超過安全電大。 （2）.當皮膚潮濕時，人體電阻會變小，即使接觸比較低的電壓也會危險。 （3）觸電：是指一定強度的電流流過人體所引起的傷害事故，經驗證明：通過人體的電流不超過10時,觸電的人可以擺脫電源,不會發生事故;電流超過10時,人就有生命危險;當電流達到100時,只要很短的時間,人的心跳就會停止.大量事實證明只有不高于36V的電壓才是安全的. 3、根據歐姆定律計算可能產生的最大電流 　　例如： 家庭電路的電壓值遠遠超過安全電壓，所以電壓越高越危險 二、觸電種類 1．低壓觸電 人體接觸火線、零線 人體接觸火線、大地 1.家庭觸電有兩種情況：單相觸電、雙相觸電。（1）單相觸電是人站在地上，直接接觸火線發生的觸電事故。（火線與大地之間通過人體形成電流）（2）雙相觸電是同時接觸零線和火線發生的觸電事故。（火線與零線之間通過人體形成電流） 2．高壓觸電 高壓電弧觸電 跨步電壓觸電 1.高壓觸電有兩種：高壓電弧觸電、跨步電壓觸電。電弧觸電是因為靠近高壓帶電體，（帶電體與人體之間放電所致）跨步觸電是因為高壓輸電線斷線落地，人在這個區域內兩腳之間存在很高電壓。（兩腳之間的電壓通過人體觸電） 三、安全用電原則： 1．家庭電路中防止觸電措施 開關必須接在火線上； 螺絲口燈泡，尾部接火線； 有金屬外殼的電器，外殼要接地。 2．安全用電原則： 1、不接觸低壓帶電體，不靠近高壓帶電體； 　　2、 更換燈泡、搬動電器前應斷開電源開關； 　　3、 不弄濕用電器，不損壞絕緣層； 　　4、 保險裝置、插座、導線、家用電器等達到使用壽命應及時更換 3．觸電的急救 （1）切斷電源 （2）迅速使觸電人擺脫電源 四、注意防雷 1、雷電是大氣中一種劇烈的放電現象 2.建筑物避雷：安裝避雷針。 3.雷雨天氣，我們應盡量避免外出。在室內要關好門窗、不要使用手機。如果在室外，是不能到高聳的物體（如旗桿、大樹、煙囪、電桿等）下站立或立交橋下，這些地方最容易遭遇雷電襲擊應該盡量尋找低凹地（如土坑）藏身，或者立即下蹲。如果手中有導電的物體（如鐵鍬、金屬桿雨傘等），要迅速拋到遠處。 （四）強化練習 1、小鳥停在高壓線上不觸電原因：小鳥兩爪間 。 2、現代家庭電器化程度越來越高,用電安全是一個十分突出的問題。下表提供了一組人體電阻數據。 測量項目完全干燥時出汗或潮濕時手與手之間電阻200 kΩ5 kΩ手與腳之間電阻300 kΩ8.8 kΩ手與塑料鞋底之間電阻8 000 kΩ10 kΩ
如圖所示,用電器R接在電壓為220 V的電源上時,消耗電功率是1 100 W,電路中還有額定電流為10 A的熔斷絲(俗稱保險絲)。則: (1)只有用電器R接入電路時,通過熔斷絲的電流為多少 (2)一個潮濕的人,赤腳站在地上,由于不小心,手接觸火線,發生觸電事故,則通過人體的電流是多少(上表電阻數據適用此人) 并分析為什么熔斷絲不會斷(即熔斷絲不能救人命)。 2、(1)5 A　(2)25 mA　總電流小于熔絲熔斷電流 解析:(1)I==5 A。 (2)一個潮濕的人,赤腳站在地上,由于不小心,手接觸火線,則此時人的電阻為8.8 kΩ,通過人體的電流I'==25 mA,電路中的總電流為5 A+0.025 A=5.025 A<10 A,所以熔斷絲不會斷,即熔斷絲不能救人命。 （五）歸納總結 1．觸電類型 ： （1）低壓觸電 單線觸電 雙線觸電 （2）高壓觸電 高壓電弧觸電 跨步電壓觸電 2．安全用電原則： 不靠近高壓帶電器 不接觸低壓帶電體 3．急救措施：切斷電源 用絕緣體將觸電者與帶電體分開 三、目標檢測、反饋與補償 第3節　安全用電 　01　　知識管理　　　　　　　　　　　　　　　　 1．電壓越高越危險：根據歐姆定律的數學表達式I＝，人的電阻基本是不變的，加在人體兩端的電壓越高，流過人體的電流越________，到一定程度就會有危險． 注　　意：對人體的安全電壓不高于36 V．當皮膚潮濕時，人體的電阻降低，安全電壓也會改變． 2．常見的觸電事故 (1)低壓觸電事故 成　　因：人體直接或間接與①________接觸，并且構成②________電路，當電流流過人體，就會發生觸電事故． 分　　類：雙線觸電：人的一只手接觸火線，另一只手接觸零線而造成觸電事故；單線觸電：人的一只手接觸火線，由于站在地上，導線、人體、大地和電網中的供電設備同樣構成了閉合電路而發生觸電事故． (2)高壓觸電事故 分　　類：高壓①________觸電和②__________觸電． 注　　意：當發現有人觸電時，千萬不要用手去拉觸電者，而是要立即切斷電源，必要時再對觸電者進行急救，同時盡快通知醫務人員搶救． 3．安全用電的原則：不①________低壓帶電體，不②________高壓帶電體． 4．防　　雷：高大建筑物的頂端、高壓輸電線上面都裝有________． 　　02　　基礎題 1．下列情況中，可能引起觸電事故的是( ) A．站在干燥的木凳上的人單手接觸火線 B．站在地上的人觸到零線 C．站在干燥的木凳上的人雙手同時接觸火線 D．站在地上的人觸到火線 2．(桂林中考)發現正在使用的電器突然冒煙起火，首先要( ) A．切斷電源 B．用水澆滅 C．找濕被子蓋住 D．找滅火器滅火 3．電壓越高越危險的原因是( ) A．壓力大 B．吸力大 C．電阻大 D．電流大 4．高壓輸電線都架得很高，原因是( ) A．防止高壓電弧觸電 B．防止跨步電壓觸電 C．防止阻礙交通 D．減少電能損失 5．(衡陽中考)如圖所示的做法中符合安全原則的是( ) A．雷雨天站在大樹下避雨 B．用手指觸碰插座的插孔 C．用濕抹布擦發光的燈泡 D．將冰箱的金屬外殼接地 6．導體的電阻一定時，導體中電流的大小跟加在這個導體兩端的電壓成________．人體也是導體，電壓越高，通過的電流越________，大到一定程度就會有危險了．經驗證明，只有不高于________的電壓才是安全的． 7．為了防止雷電造成的危害，人們在高大建筑的頂端都裝上針狀的金屬物，通過很粗的金屬線與________相連，可以防止雷電造成的危害，這種金屬物叫做________． 　03　　中檔題 8．對人體來說，一般情況下不高于36 V的電壓是安全的，通過人體的電流接近30 mA時就會有生命危險．根據以上數據，請估算人體電阻最接近于( ) A．1×102 Ω B．1×103 Ω C．1×104 Ω D．1×105Ω 9．(咸寧中考)下列做法中，符合安全用電規范的是( ) A．控制燈泡的開關應接在火線上 B．在高壓線附近的空地上放風箏 C．發現有人觸電后，立即用手把觸電人拉離電源 D．家用電器外殼不用接地 10．(武漢中考)關于家庭電路及安全用電，下列說法正確的是( ) A．低于220 V的電壓對人體都是安全的 B．只有人體接觸帶電體時才會發生觸電事故 C．試電筆是用來測試物體是帶正電還是帶負電的 D．用電器使用三線插頭是防止漏電而采取的安全措施 11．(內江中考)下列有關用電常識的做法中正確的是( ) A．可以在絕緣的電線上晾曬衣物 B．發現有人出現高壓跨步電壓觸電時，可以走近直接用絕緣物將高壓電線撥開 C．在戶外遇到雷雨天氣時，躲在樹下比較安全 D．在戶外遇到雷雨天氣時，最好不要撐著金屬桿的雨傘在雨中行走 12．(聊城中考)下列做法中符合安全用電原則的是( ) A．使用試電筆時手要接觸筆尾金屬體 B．電視天線與電線接觸 C．電動機外殼沒有接地 D．人靠近高壓帶電體 13．如圖所示，鳥A提示鳥B：“快飛，你會觸電的！有危險！”鳥B說：“你怎么不怕？”你認為鳥A下面幾種回答中，最符合物理事實的是　( ) A．我也有觸電的危險，我這就飛走 B．我沒有觸電危險，因為我是絕緣體 C．我沒有觸電危險，因為我被導線短路了 D．我沒有觸電危險，因為我可以承受很大的電流 14．一位“法師”在鋪有塑料地毯的舞臺上表演不怕電的“功夫”．他將一盞普通白熾燈泡接到兩導線頭A、B之間，燈泡正常發光；隨后將燈泡取下，“法師”兩手分別抓住兩導線頭A、B，如圖所示，其助手用試電筆分別測試A、B及“法師”的皮膚．發現試電筆的氖管都發光．對此表演的合理解釋是( ) A．“法師”有特異功能，確實不怕電 B．“法師”的兩手均戴有特制絕緣手套 C．在人、燈交替過程中，助手將零線斷開了 D．在人、燈交替過程中，助手將火線斷開了 15．在給家庭電路布線時，電工師傅通常選擇紅、黃、綠(藍)三種顏色絕緣皮的導線，其中黃色作為接地線；綠(藍)色作為零線；紅色則作為________線．給大功率用電器供電的導線，應該選擇橫截面積較________(填“大”或“小”)的銅芯導線，目的是________(填“增大”或“減小”)導線的電阻．當導線或家用電器(如電視機、微波爐、電腦)著火時，首先應________． 16．(梅州中考)家庭電路中，電冰箱、電飯煲、日光燈等家用電器的連接方式是________聯，其中電飯煲是利用電流的________工作的．如圖所示的A點是燈頭接導線的螺絲(燈絲完好)，當電路中的開關S斷開時，站在地上的人用手接觸電路中的A點________(填“會”或“不會”)觸電． 17．(昆明中考)抗美援朝的上甘嶺戰役中，通信英雄牛寶才，在電話線被炸飛一段而無法聯絡的緊要關頭，他將電話線的一端咬在嘴里，另一端捏在手里，不惜將自己的身體作為________(填“導體”或“絕緣體”)連接被炸斷的電話線，保證了指揮聯絡關鍵的3分鐘，譜寫了一曲英雄主義的詩篇．今天，我們隨時隨地要注意人身安全，如若遇到斷落地面的電線，我們________(填“能”或“不能”)用手直接去撿拾． 　04　　拓展題 18．對于家庭電路中的漏電保護器和空氣開關的作用，以下說法錯誤的是( ) A．發生如圖甲觸電時，漏電保護器不起作用 B．發生如圖乙觸電時，漏電保護器不起作用 C．發生如圖所示的兩種觸電時，空氣開關都不會斷開電路 D．當電路發生短路時，空氣開關會自動切斷電路
第3節　安全用電 知識管理 1．大　2.(1)①火線　②閉合　(2)①電弧　②跨步電壓　3.①接觸　②靠近　4.避雷針 基礎題 1．D　2.A　3.D　4.A　5.D　6.正比　大　36 V　7.大地　避雷針 中檔題 8．B　9.A　10.D　11.D　12.A　13.C　14.C　15.火　大　減小　切斷電源　16.并　熱效應　會　17.導體　不能　 拓展題 18．B 備注：
