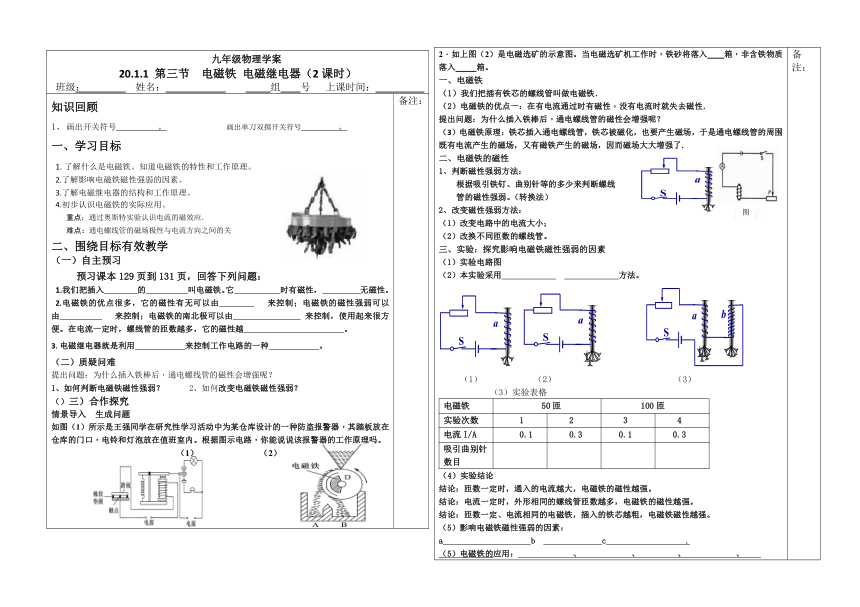

九年級物理學案 20.1.1 第三節 電磁鐵 電磁繼電器（2課時） 班級： 姓名： 組 號 上課時間：
知識回顧 畫出開關符號 。 畫出單刀雙擲開關符號 。 一、學習目標 1.了解什么是電磁鐵。知道電磁鐵的特性和工作原理。 2.了解影響電磁鐵磁性強弱的因素。 3.了解電磁繼電器的結構和工作原理。 4.初步認識電磁鐵的實際應用。 重點：通過奧斯特實驗認識電流的磁效應． 難點：通電螺線管的磁場極性與電流方向之間的關 二、圍繞目標有效教學 （一）自主預習 預習課本129頁到131頁，回答下列問題： 1.我們把插入 的 叫電磁鐵。它 時有磁性， 無磁性。 2.電磁鐵的優點很多，它的磁性有無可以由 來控制；電磁鐵的磁性強弱可以由 來控制；電磁鐵的南北極可以由 來控制，使用起來很方便。在電流一定時，螺線管的匝數越多，它的磁性越 。 3.電磁繼電器就是利用 來控制工作電路的一種 。 （二）質疑問難 提出問題：為什么插入鐵棒后，通電螺線管的磁性會增強呢？ 1、如何判斷電磁鐵磁性強弱？ 2、如何改變電磁鐵磁性強弱？ （）三）合作探究 情景導入　生成問題 如圖（1）所示是王強同學在研究性學習活動中為某倉庫設計的一種防盜報警器，其踏板放在倉庫的門口，電鈴和燈泡放在值班室內。根據圖示電路，你能說說該報警器的工作原理嗎。 （1） （2） 備注：
2．如上圖（2）是電磁選礦的示意圖。當電磁選礦機工作時，鐵砂將落入 箱，非含鐵物質落入 箱。 一、電磁鐵 （1）我們把插有鐵芯的螺線管叫做電磁鐵． （2）電磁鐵的優點一：在有電流通過時有磁性，沒有電流時就失去磁性． 提出問題：為什么插入鐵棒后，通電螺線管的磁性會增強呢？ （3）電磁鐵原理：鐵芯插入通電螺線管，鐵芯被磁化，也要產生磁場，于是通電螺線管的周圍既有電流產生的磁場，又有磁鐵產生的磁場，因而磁場大大增強了. 二、電磁鐵的磁性 (
圖
)1、判斷磁性強弱方法： 根據吸引鐵釘、曲別針等的多少來判斷螺線 管的磁性強弱。（轉換法） 2、改變磁性強弱方法： （1）改變電路中的電流大小； （2）改換不同匝數的螺線管。 三、實驗：探究影響電磁鐵磁性強弱的因素 （1）實驗電路圖 （2）本實驗采用 方法。 （2） （3） （3）實驗表格 電磁鐵 50匝 100匝實驗次數 1 2 3 4電流I/A 0.1 0.3 0.1 0.3吸引曲別針數目

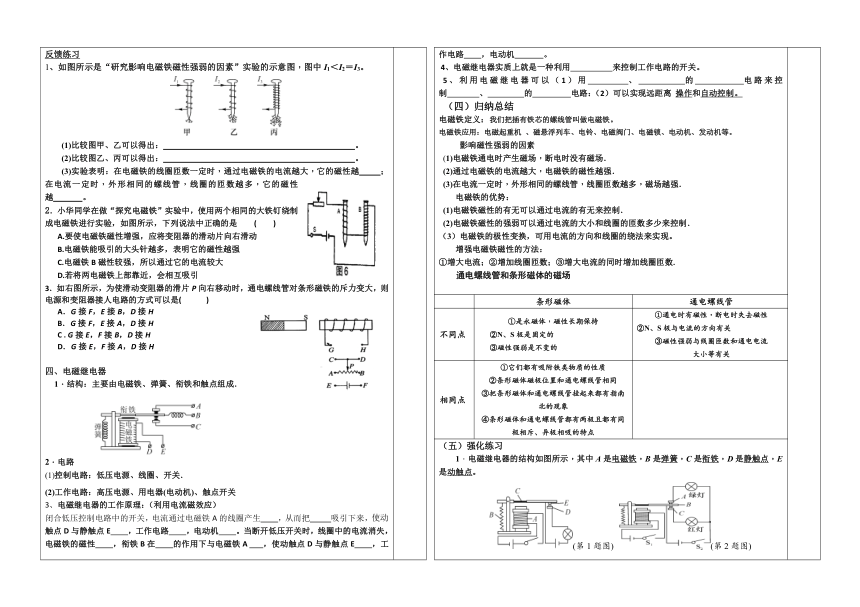

（4）實驗結論 結論：匝數一定時，通入的電流越大，電磁鐵的磁性越強。 結論：電流一定時，外形相同的螺線管匝數越多，電磁鐵的磁性越強。 結論：匝數一定、電流相同的電磁鐵，插入的鐵芯越粗，電磁鐵磁性越強。 （5）影響電磁鐵磁性強弱的因素： a b c . （5）電磁鐵的應用： 、 、 、 、 反饋練習 1、如圖所示是“研究影響電磁鐵磁性強弱的因素”實驗的示意圖，圖中I1＜I2＝I3。 (1)比較圖甲、乙可以得出： 。 (2)比較圖乙、丙可以得出： 。 (3)實驗表明：在電磁鐵的線圈匝數一定時，通過電磁鐵的電流越大，它的磁性越 ；在電流一定時，外形相同的螺線管，線圈的匝數越多，它的磁性越 。 2．小華同學在做“探究電磁鐵”實驗中，使用兩個相同的大鐵釘繞制成電磁鐵進行實驗，如圖所示，下列說法中正確的是 ( ) A.要使電磁鐵磁性增強，應將變阻器的滑動片向右滑動 B.電磁鐵能吸引的大頭針越多，表明它的磁性越強 C.電磁鐵B磁性較強，所以通過它的電流較大 D.若將兩電磁鐵上部靠近，會相互吸引 3．如右圖所示，為使滑動變阻器的滑片P向右移動時，通電螺線管對條形磁鐵的斥力變大，則電源和變阻器接人電路的方式可以是( ) A．G接F，E接B，D接H B．G接F，E接A，D接H C . G接E，F(xiàn)接B，D接H D．G接E，F(xiàn)接A，D接H 四、電磁繼電器 1．結構：主要由電磁鐵、彈簧、銜鐵和觸點組成． 2．電路 (1)控制電路：低壓電源、線圈、開關． (2)工作電路：高壓電源、用電器(電動機)、觸點開關 3、電磁繼電器的工作原理：（利用電流磁效應） 閉合低壓控制電路中的開關，電流通過電磁鐵A的線圈產生 ，從而把 吸引下來，使動觸點D與靜觸點E ，工作電路 ，電動機 。當斷開低壓開關時，線圈中的電流消失，電磁鐵的磁性 ，銜鐵B在 的作用下與電磁鐵A ，使動觸點D與靜觸點E ，工作電路 ，電動機 。 4、電磁繼電器實質上就是一種利用 來控制工作電路的開關。 5、利用電磁繼電器可以（1）用 、 的 電路來控制 、 的 電路：（2）可以實現遠距離 操作和自動控制。 （四）歸納總結 電磁鐵定義：我們把插有鐵芯的螺線管叫做電磁鐵。 電磁鐵應用：電磁起重機 、磁懸浮列車、電鈴、電磁閥門、電磁鎖、電動機、發動機等。 影響磁性強弱的因素 (1)電磁鐵通電時產生磁場，斷電時沒有磁場． (2)通過電磁鐵的電流越大，電磁鐵的磁性越強． (3)在電流一定時，外形相同的螺線管，線圈匝數越多，磁場越強． 電磁鐵的優勢： (1)電磁鐵磁性的有無可以通過電流的有無來控制． (2)電磁鐵磁性的強弱可以通過電流的大小和線圈的匝數多少來控制． （3）電磁鐵的極性變換，可用電流的方向和線圈的繞法來實現。 增強電磁鐵磁性的方法： ①增大電流；②增加線圈匝數；③增大電流的同時增加線圈匝數. 通電螺線管和條形磁體的磁場 條形磁體通電螺線管不同點①是永磁體，磁性長期保持 ②N、S極是固定的 ③磁性強弱是不變的①通電時有磁性，斷電時失去磁性 ②N、S極與電流的方向有關 ③磁性強弱與線圈匝數和通電電流 大小等有關相同點①它們都有吸附鐵類物質的性質 ②條形磁體磁極位置和通電螺線管相同 ③把條形磁體和通電螺線管掛起來都有指南北的現象 ④條形磁體和通電螺線管都有兩極且都有同極相斥、異極相吸的特點
（五）強化練習 1．電磁繼電器的結構如圖所示，其中A是電磁鐵，B是彈簧，C是銜鐵，D是靜觸點，E是動觸點。 (第1題圖) (第2題圖) 2．如圖所示是一種自動控制電路，當控制電路的開關S1閉合時，電磁鐵 (選填“有”或“無”)磁性， (選填“吸引”或“不吸引”)銜鐵，動觸點B與靜觸點C (選填“接觸”或“分離”)， 燈亮。當控制電路的開關S1斷開時，電磁鐵 (選填“有”或“無”)磁性，不 (選填“吸引”或“不吸引”)銜鐵，動觸點B與靜觸點C (選填“接觸”或“分離”)紅燈所在電路斷開， 所在電路接通，綠燈亮。 3、　如圖所示是汽車啟動裝置電路簡圖，當鑰匙插入鑰匙孔并轉動時，電磁鐵有磁性，此時電磁鐵上端為 極，觸點B與C (選填“接通”或“斷開”)，汽車啟動。 （3） （4） 4、一個空心小鐵球放在盛水的燒杯中置于鐵棒AB的上方，繞在鐵棒上的線圈連接如圖所示的電路，開關S閉合后，空心小鐵球仍漂浮在水面上，此時A端為電磁鐵的 極，當滑片P向左滑動，空心小鐵球所受浮力 (選填“增大”“減小”或“不變”)。 三、目標檢測、反饋與補償 第3節　電磁鐵　電磁繼電器 1.科學家正在研究、開發和平利用核聚變產生的能量,目前還處于實驗階段,該實驗需要強磁場,而天然磁體無法滿足此實驗要求,科學家嘗試?yán)谩　　　　　　　　　≈車嬖诘拇艌?chǎng)來達到目的。你認為可以通過　　　　　　　　　　　來增強磁場的強度(寫出一條即可)。 2.某同學為了增強通電螺線管的磁性,下列做法錯誤的是(　　) A.增加通電螺線管的匝數 B.在通電螺線管中插入鐵芯 C.增大通電螺線管中的電流 D.改變通電螺線管中的電流方向 3.同學制作了如圖所示的電磁鐵,已知I1
