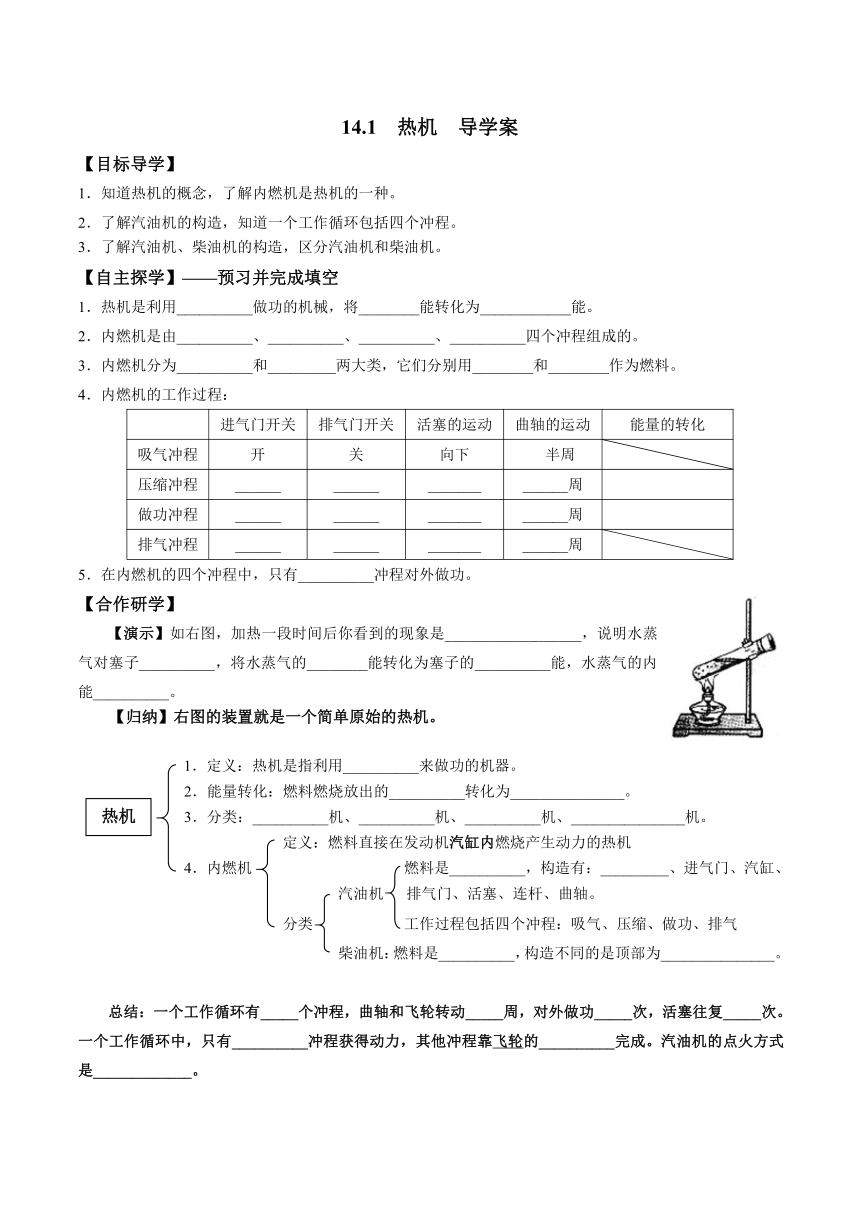

14.1 熱機 導學案
【目標導學】
1．知道熱機的概念，了解內燃機是熱機的一種。
2．了解汽油機的構造，知道一個工作循環包括四個沖程。
3．了解汽油機、柴油機的構造，區分汽油機和柴油機。
【自主探學】——預習并完成填空
熱機是利用__________做功的機械，將________能轉化為____________能。
2．內燃機是由__________、__________、__________、__________四個沖程組成的。
3．內燃機分為__________和_________兩大類，它們分別用________和________作為燃料。
4．內燃機的工作過程：
進氣門開關 排氣門開關 活塞的運動 曲軸的運動 能量的轉化
吸氣沖程 開 關 向下 半周
壓縮沖程 ______ ______ _______ ______周
做功沖程 ______ ______ _______ ______周
排氣沖程 ______ ______ _______ ______周
5．在內燃機的四個沖程中，只有__________沖程對外做功。
【合作研學】
【演示】如右圖，加熱一段時間后你看到的現象是__________________，說明水蒸氣對塞子__________，將水蒸氣的________能轉化為塞子的__________能，水蒸氣的內能__________。
【歸納】右圖的裝置就是一個簡單原始的熱機。
1．定義：熱機是指利用__________來做功的機器。
(
熱機
)2．能量轉化：燃料燃燒放出的__________轉化為_______________。
3．分類：__________機、__________機、__________機、_______________機。
定義：燃料直接在發動機汽缸內燃燒產生動力的熱機
4．內燃機 燃料是__________，構造有：_________、進氣門、汽缸、
汽油機 排氣門、活塞、連桿、曲軸。
分類 工作過程包括四個沖程：吸氣、壓縮、做功、排氣
柴油機：燃料是__________，構造不同的是頂部為_______________。
總結：一個工作循環有_____個沖程，曲軸和飛輪轉動_____周，對外做功_____次，活塞往復_____次。一個工作循環中，只有__________沖程獲得動力，其他沖程靠飛輪的__________完成。汽油機的點火方式是_____________。
甲 乙 丙 丁
針對練習：
1．如上圖，甲是_________沖程，圖乙是_________沖程，圖丁是_________沖程；其中圖_____和圖_____發生了能量轉化，將機械能轉化為內能是__________沖程。
2．上圖中圖______使汽車獲得了動力，圖______排出了廢氣。
思維點撥：看火花塞是否點燃、看進氣門和排氣門的開閉情況、看活塞的運動方向
【展示賞學】
汽油機和柴油機的主要區分：
不 同 點 汽油機 柴油機
燃料 _______________ _______________
構造 頂部有一個_______________ 頂部有一個_______________
吸氣沖程 吸入_______________________ 吸入________________
點火方式 _________式 _________式
效率 低 高
應用 小型汽車、摩托車 載重汽車、大型拖拉機
相 同 點 1．構造中都有進氣門、汽缸、排氣門、活塞、連桿、曲軸 2．一個工作循環都包括四個沖程，活塞往復___次，曲軸和飛輪轉___周，做功___次
【檢測評學】
1．下面這些機器中不屬于熱機的是（ ）
A．電動機 B．柴油機 C．汽油機 D．蒸汽機
2．汽油機的一個工作循環的由四個沖程組成，其中在壓縮沖程中，氣體的溫度升高，是通過__________方式增加內能。在壓縮沖程結束時，火花塞產生電火花，是燃料猛烈燃燒，產生高溫高壓的燃氣，推動活塞_________。為了降低汽缸體的溫度，汽缸外有一個水箱體，使汽缸被水包圍，這是通過__________的方式減少汽缸體的內能的，用水包圍汽缸是利用了水_________________的特點。
3．（選做）一臺單缸四沖程汽油機的飛輪轉速是3000r/min，在1s內活塞往復運動_____次， 有_____個工作循環，有_____個沖程，做功_____次。
4．（選做）思考：若是4缸的汽油機，飛輪轉速是3000r/min，1s做功_____次。
