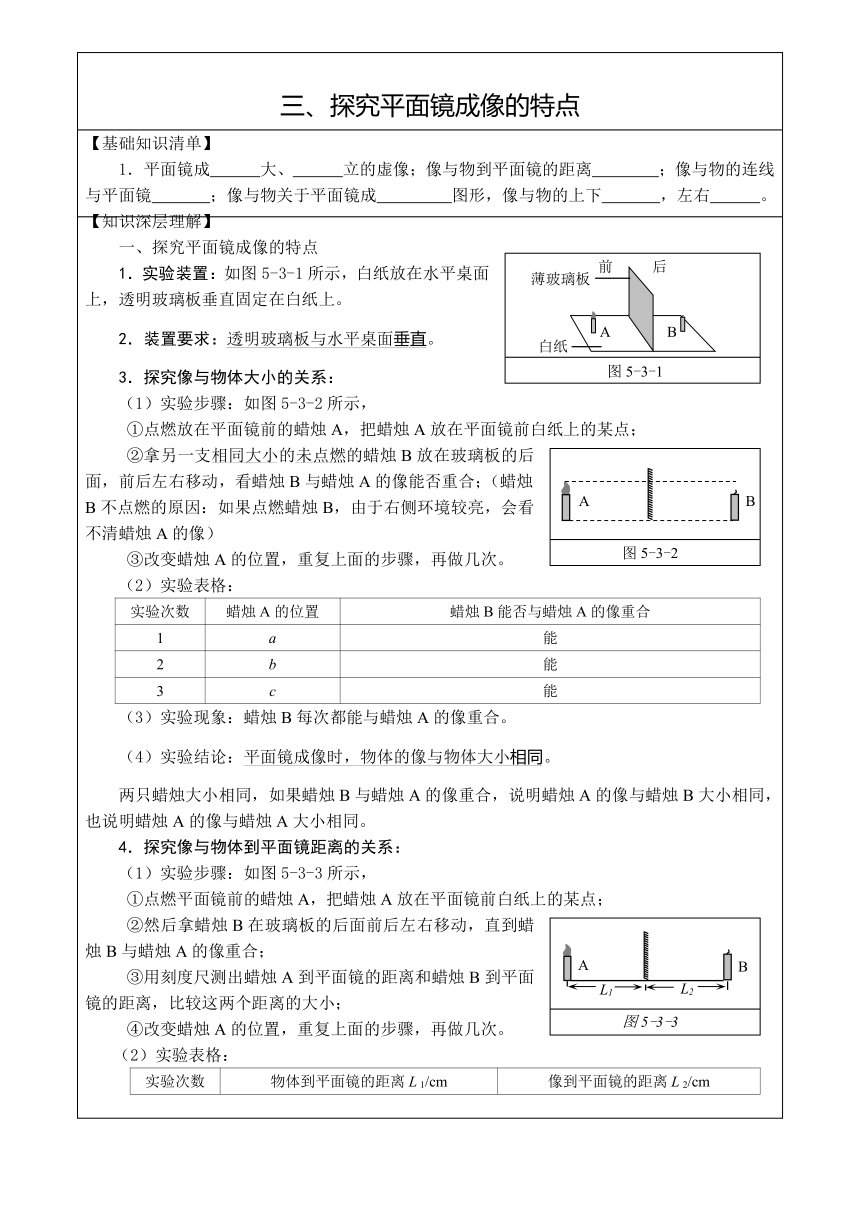

三、探究平面鏡成像的特點
【基礎知識清單】
1．平面鏡成 大、 立的虛像；像與物到平面鏡的距離 ；像與物的連線與平面鏡 ；像與物關于平面鏡成 圖形，像與物的上下 ，左右 。
(
薄玻璃板
A
B
前
白紙
后
圖5
-
3
-
1
)【知識深層理解】
一、探究平面鏡成像的特點
1．實驗裝置：如圖5-3-1所示，白紙放在水平桌面上，透明玻璃板垂直固定在白紙上。
2．裝置要求：透明玻璃板與水平桌面垂直。
3．探究像與物體大小的關系：
（1）實驗步驟：如圖5-3-2所示，
①點燃放在平面鏡前的蠟燭A，把蠟燭A放在平面鏡前白紙上的某點；
(
A
B
圖5
-
3
-
2
)②拿另一支相同大小的未點燃的蠟燭B放在玻璃板的后面，前后左右移動，看蠟燭B與蠟燭A的像能否重合；（蠟燭B不點燃的原因：如果點燃蠟燭B，由于右側環境較亮，會看不清蠟燭A的像）
③改變蠟燭A的位置，重復上面的步驟，再做幾次。
（2）實驗表格：
實驗次數 蠟燭A的位置 蠟燭B能否與蠟燭A的像重合
1 a 能
2 b 能
3 c 能
（3）實驗現象：蠟燭B每次都能與蠟燭A的像重合。
（4）實驗結論：平面鏡成像時，物體的像與物體大小相同。
兩只蠟燭大小相同，如果蠟燭B與蠟燭A的像重合，說明蠟燭A的像與蠟燭B大小相同，也說明蠟燭A的像與蠟燭A大小相同。
4．探究像與物體到平面鏡距離的關系：
（1）實驗步驟：如圖5-3-3所示，
①點燃平面鏡前的蠟燭A，把蠟燭A放在平面鏡前白紙上的某點；
(
L
1
L
2
A
B
圖5
-
3
-
3
)②然后拿蠟燭B在玻璃板的后面前后左右移動，直到蠟燭B與蠟燭A的像重合；
③用刻度尺測出蠟燭A到平面鏡的距離和蠟燭B到平面鏡的距離，比較這兩個距離的大小；
④改變蠟燭A的位置，重復上面的步驟，再做幾次。
（2）實驗表格：
實驗次數 物體到平面鏡的距離1/cm 像到平面鏡的距離2/cm
1 10 10
2 15 15
3 20 20
（3）實驗現象：像到平面鏡的距離和物到平面鏡的距離始終相等。
（4）實驗結論：平面鏡成像時，像到平面鏡的距離與物體到平面鏡的距離相等。

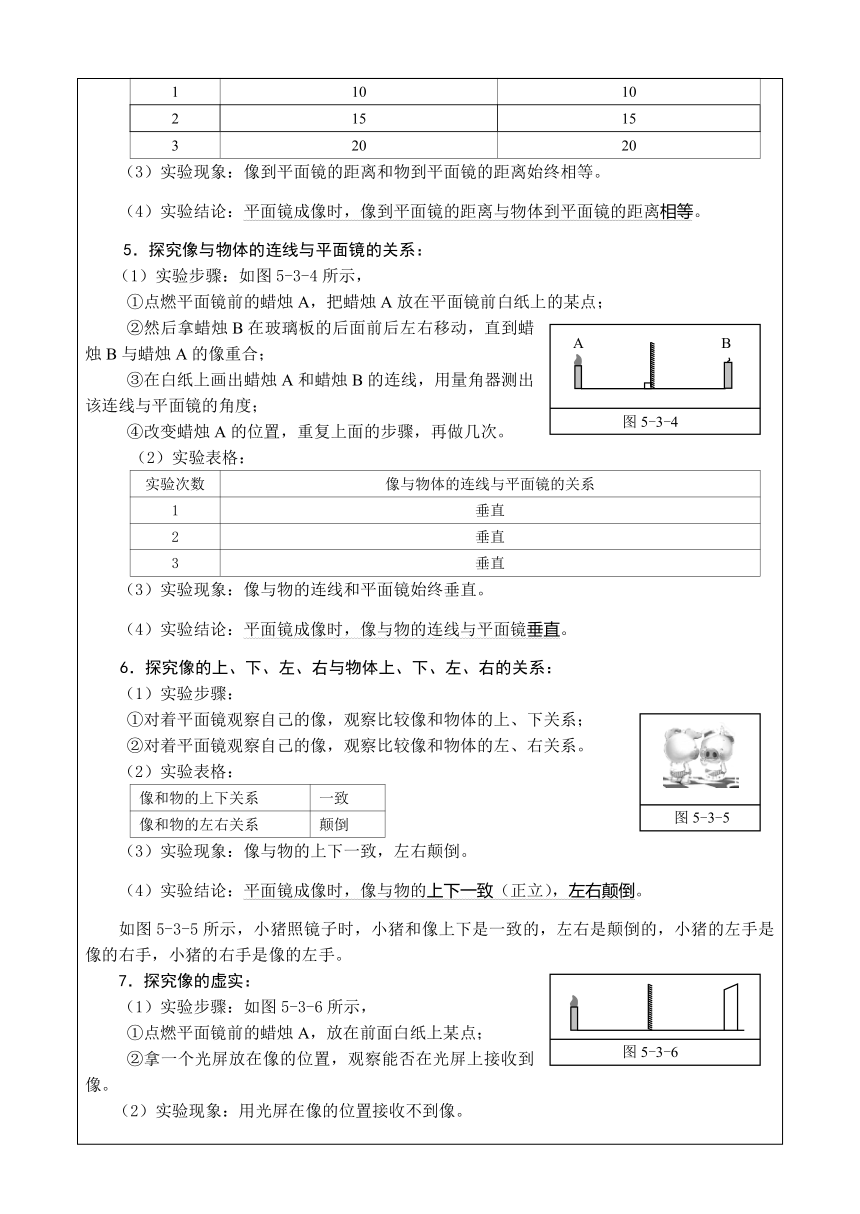

5．探究像與物體的連線與平面鏡的關系：
（1）實驗步驟：如圖5-3-4所示，
①點燃平面鏡前的蠟燭A，把蠟燭A放在平面鏡前白紙上的某點；
(
A
B
圖5
-
3
-
4
)②然后拿蠟燭B在玻璃板的后面前后左右移動，直到蠟燭B與蠟燭A的像重合；
③在白紙上畫出蠟燭A和蠟燭B的連線，用量角器測出該連線與平面鏡的角度；
④改變蠟燭A的位置，重復上面的步驟，再做幾次。
（2）實驗表格：
實驗次數 像與物體的連線與平面鏡的關系
1 垂直
2 垂直
3 垂直
（3）實驗現象：像與物的連線和平面鏡始終垂直。
（4）實驗結論：平面鏡成像時，像與物的連線與平面鏡垂直。
6．探究像的上、下、左、右與物體上、下、左、右的關系：
（1）實驗步驟：
(
圖5
-
3
-
5
)①對著平面鏡觀察自己的像，觀察比較像和物體的上、下關系；
②對著平面鏡觀察自己的像，觀察比較像和物體的左、右關系。
（2）實驗表格：
像和物的上下關系 一致
像和物的左右關系 顛倒
（3）實驗現象：像與物的上下一致，左右顛倒。
（4）實驗結論：平面鏡成像時，像與物的上下一致（正立），左右顛倒。
如圖5-3-5所示，小豬照鏡子時，小豬和像上下是一致的，左右是顛倒的，小豬的左手是像的右手，小豬的右手是像的左手。
(
圖5
-
3
-
6
)7．探究像的虛實：
（1）實驗步驟：如圖5-3-6所示，
①點燃平面鏡前的蠟燭A，放在前面白紙上某點；
②拿一個光屏放在像的位置，觀察能否在光屏上接收到像。
（2）實驗現象：用光屏在像的位置接收不到像。

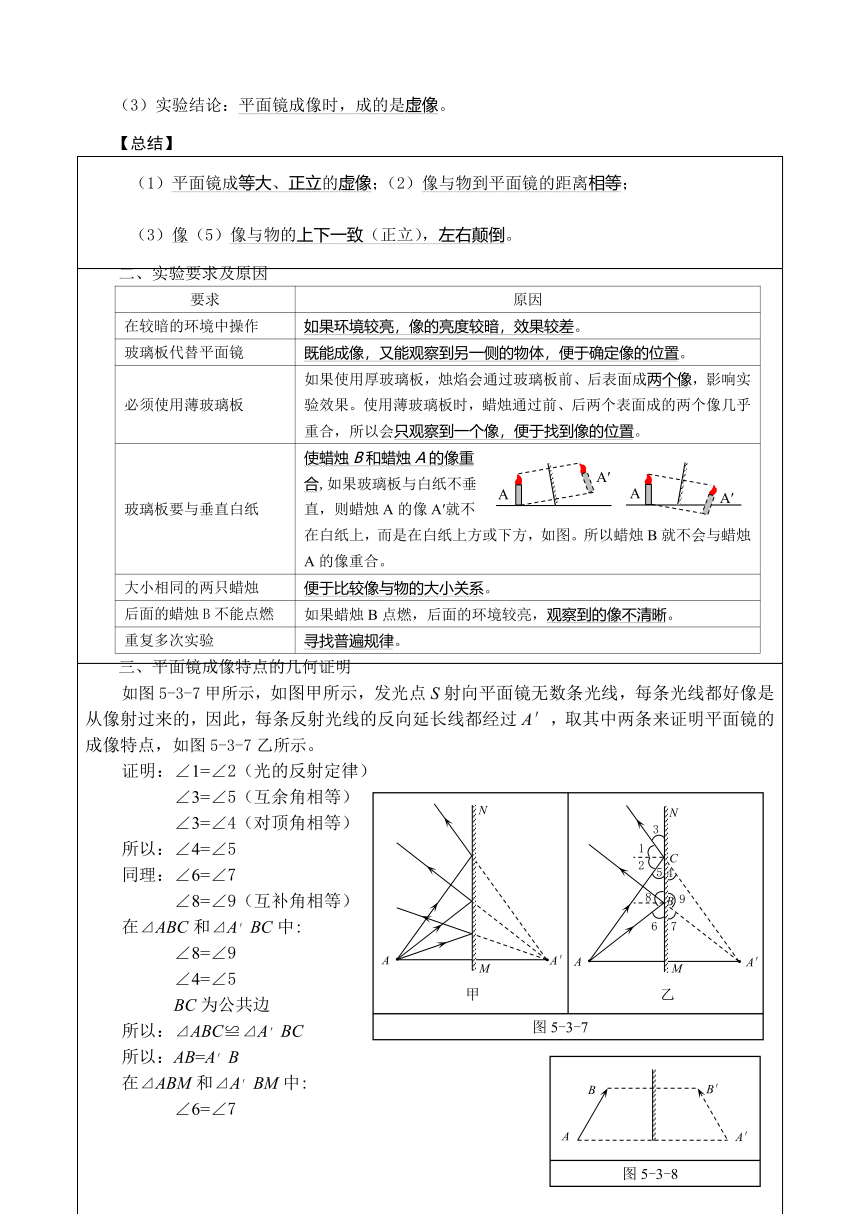

（3）實驗結論：平面鏡成像時，成的是虛像。
【總結】
（1）平面鏡成等大、正立的虛像；（2）像與物到平面鏡的距離相等；
（3）像（5）像與物的上下一致（正立），左右顛倒。
二、實驗要求及原因
要求 原因
在較暗的環境中操作 如果環境較亮，像的亮度較暗，效果較差。
玻璃板代替平面鏡 既能成像，又能觀察到另一側的物體，便于確定像的位置。
必須使用薄玻璃板 如果使用厚玻璃板，燭焰會通過玻璃板前、后表面成兩個像，影響實驗效果。使用薄玻璃板時，蠟燭通過前、后兩個表面成的兩個像幾乎重合，所以會只觀察到一個像，便于找到像的位置。
玻璃板要與垂直白紙 (
A
A
′
A
′
A
)使蠟燭B和蠟燭A的像重 合,如果玻璃板與白紙不垂 直，則蠟燭A的像A′就不 在白紙上，而是在白紙上方或下方，如圖。所以蠟燭B就不會與蠟燭A的像重合。
大小相同的兩只蠟燭 便于比較像與物的大小關系。
后面的蠟燭B不能點燃 如果蠟燭B點燃，后面的環境較亮，觀察到的像不清晰。
重復多次實驗 尋找普遍規律。
三、平面鏡成像特點的幾何證明
如圖5-3-7甲所示，如圖甲所示，發光點S射向平面鏡無數條光線，每條光線都好像是從像射過來的，因此，每條反射光線的反向延長線都經過A′，取其中兩條來證明平面鏡的成像特點，如圖5-3-7乙所示。
證明：∠1=∠2（光的反射定律）
(
甲
A
′
A
M
N
乙
3
1
2
B
C
A
′
A
4
6
7
8
9
M
N
5
圖5
-
3
-
7
) ∠3=∠5（互余角相等）
∠3=∠4（對頂角相等）
所以：∠4=∠5
同理：∠6=∠7
∠8=∠9（互補角相等）
在⊿ABC和⊿A′BC中:
∠8=∠9
∠4=∠5
BC為公共邊
所以：⊿ABC≌⊿A′BC
(
B
′
A
B
A
′
圖5
-
3
-
8
)所以：AB=A′B
在⊿ABM和⊿A′BM中:
∠6=∠7
AB=A′B
BM為公共邊
所以：⊿ABM≌⊿A′BM
所以：（1）平面鏡MN垂直平分線段AA′，即：物和像關于平面鏡成軸對稱圖形。
（3）由于物和像關于平面鏡成軸對稱圖形，所以像與物體大小相等。
（4）由于物和像關于平面鏡成軸對稱圖形，所以像與物到平面鏡的距離相等。
(
圖5
-
3
-
9

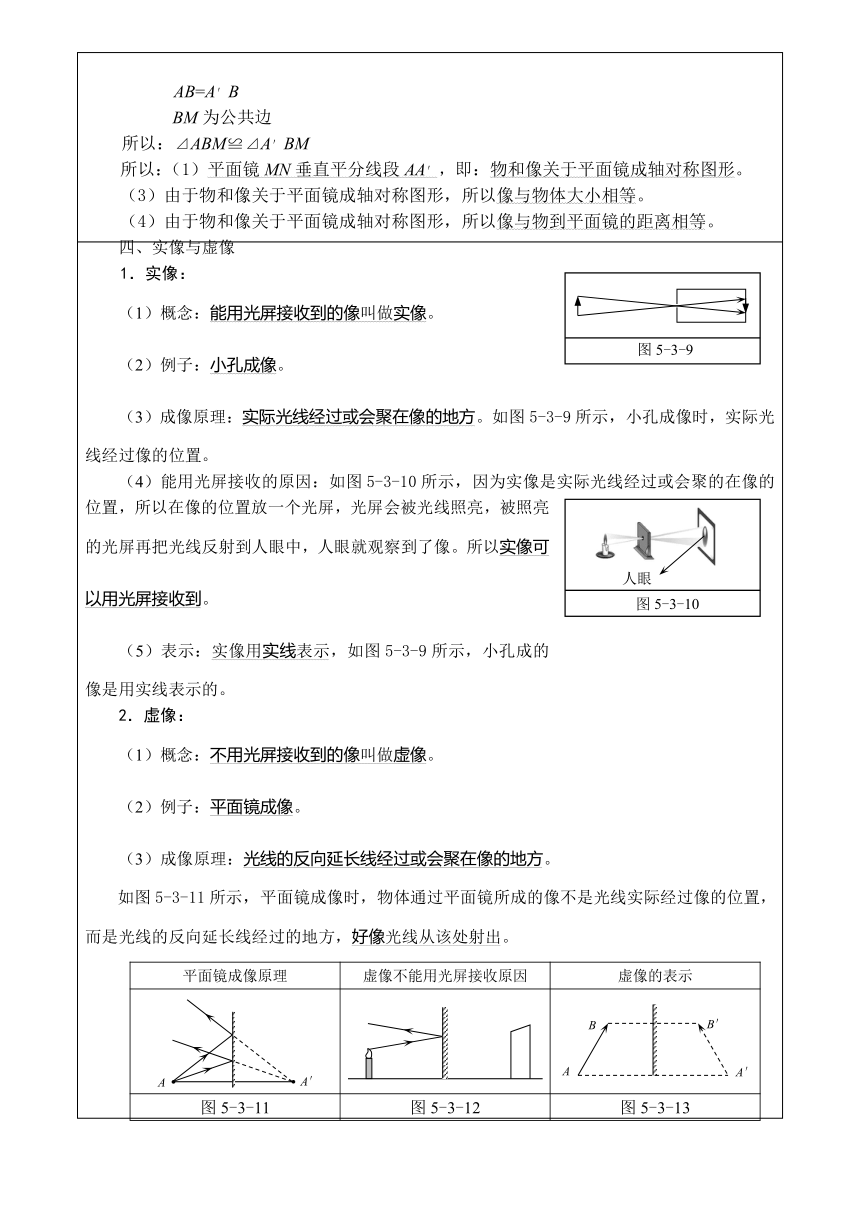

)四、實像與虛像
1．實像：
（1）概念：能用光屏接收到的像叫做實像。
（2）例子：小孔成像。
（3）成像原理：實際光線經過或會聚在像的地方。如圖5-3-9所示，小孔成像時，實際光線經過像的位置。
(
人眼
圖5
-
3
-
10
)（4）能用光屏接收的原因：如圖5-3-10所示，因?yàn)閷?shí)像是實際光線經過或會聚的在像的位置，所以在像的位置放一個光屏，光屏?xí)还饩€照亮，被照亮的光屏再把光線反射到人眼中，人眼就觀察到了像。所以實像可以用光屏接收到。
（5）表示：實像用實線表示，如圖5-3-9所示，小孔成的像是用實線表示的。
2．虛像：
（1）概念：不用光屏接收到的像叫做虛像。
（2）例子：平面鏡成像。
（3）成像原理：光線的反向延長線經過或會聚在像的地方。
如圖5-3-11所示，平面鏡成像時，物體通過平面鏡所成的像不是光線實際經過像的位置，而是光線的反向延長線經過的地方，好像光線從該處射出。
平面鏡成像原理 虛像不能用光屏接收原因 虛像的表示
(
A
′
A
) (
B
′
A
B
A
′
)
圖5-3-11 圖5-3-12 圖5-3-13
（4）不能用光屏接收的原因：如圖5-3-12所示，因?yàn)樘撓癫皇菍?shí)際光線經過像的位置，所以在像的位置放一個光屏，光屏不會被光線照亮，光屏不能把光線反射到人眼中，所以虛像不能用光屏接收到。
（5）表示：虛像用虛線表示。如圖5-3-13所示，平面鏡成的像就是用虛線表示的。
(
A
B
C
圖5
-
3
-
14
)五、平面鏡成像作圖方法
1．利用平面鏡成像的對稱性作圖：
【例題1】作出如圖5-3-14所示物體⊿ABC通過平面鏡所成的像。
做題步驟：
題目 步驟1 步驟2
作出物體⊿ABC通過平面鏡所成的像。 分別作出A、B、C三點關于平面鏡的對稱點A′、B′、C′； 用虛線連接A′、B′、C′，⊿A′B′C′即為⊿ABC通過平面鏡所成的像。
(
A
B
C
) (
A
B
C
A′
′
B′
′
C′
′
) (
A
B
C
A′
′
B′
′
C′
′
)
【總結】利用平面鏡成像的對稱性作圖注意事項：
（1）找出物體的幾個關鍵點，作出對稱點；
（2）對稱點用對應的字母加“′”表示；
（3）輔助線AA′、BB′、CC′用虛線；
（4）虛像用虛線表示。
2．利用平面鏡成像特點作圖：
(
A
S
圖5
-
3
-
15
)【例題2】如圖5-3-15所示，S為發光點，請?jiān)谟覉D中試根據平面鏡成像規律畫出經過平面鏡反射后過A點的光路圖。
分析：如圖5-3-16所示，發光點向平面鏡發射出無數條光線，然后經平面鏡反射到人眼里，在人眼看來，每條光線都好像是從像S′點射過來的，如圖（1）。那么連接S′與A點，就找到了入射點O和反射光線OA，如圖（2）。再連接SO就找到了入射光線SO，如圖（3）。所以找出像點S′和入射點O是解決問題的關鍵。
(
S
S
′
（1）
) (
O
S
A
S
′
（2）
) (
S
A
S
′
O
（3）
)
圖5-3-16
做題步驟：
題目 步驟1 步驟2 步驟3
S為發光點，畫出經過平面鏡反射后過A點的光路圖。 作出發光點S的像S′（作出S點的對稱點S′）； 連接S′A，交平面鏡于O點，從而找出反射光線和入射點； 連接SO，畫出入射光線。
(
A
S
) (
S
S
′
A
) (
O
S
A
S
′
) (
S
A
S
′
O
)
作圖注意事項：
①找出像點S′和入射點O是解決問題的關鍵；
②輔助線SS′、S′O用虛線表示；
③實際光線SO、OA用實線表示；
④實際光線上注意標箭頭。
(
圖5
-
3
-
17
)【例題3】如圖5-3-17所示，已知經平面鏡反射的兩條反射光線，試根據平面鏡成像規律作出右圖中發光點的位置，并完成光路圖。
分析：如圖5-3-18所示，因?yàn)樗械墓饩€都好像是從像點射過來的，所以反向延長兩條反射光線，交點即為像點S′，如圖（1）。然后作出S′關于平面鏡的對稱點S即為發光點，如圖（2）。再連接S與兩條反射光線和平面鏡的交點即為兩條入射光線，如圖（3）。
(
S
′
（1）
) (
S
′
S
（2）
) (
S
′
S
（3）
)
圖5-3-18
做題步驟：
題目 步驟1 步驟2 步驟3
作出下圖中發光點的位置，并作出光路圖。 反向延長兩條反射光線交于S′點，作出像的位置； 作出S′點關于平面鏡的對稱點S，作出發光點S； 連接S與兩條反射光線和平面鏡的交點，作出兩條入射光線。
(
S
′
) (
S
′
S
) (
S
′
S
)
【總結】利用平面鏡成像作圖時：
（1）堅持兩個思想：①先找像點；②所有的反射光線都好像是從像點射過來的。
（2）找像點的兩種方法：①兩條反射光線反向延長線的交點即為像點；②發光點關于平面鏡的對稱點即為像點。
3．利用光的反射作圖：
如例題3，使用光的反射法作圖步驟如下：
（1）作出法線；
（2）作出兩條入射光線，找到兩條入射光線的交點，即發光點；
（3）在兩條入射光線上標上箭頭。
題目 步驟（1） 步驟（2）
(
S
)
【總結】
（1）一定要在題目中認清要求，要求用平面鏡成像作圖的不得用光的反射方法，要求用光的反射作圖的不得用平面鏡成像方法；
（2）對于沒有具體要求的題目，盡量使用“平面鏡成像作圖法”，因?yàn)槔闷矫骁R成像作圖較準確。
