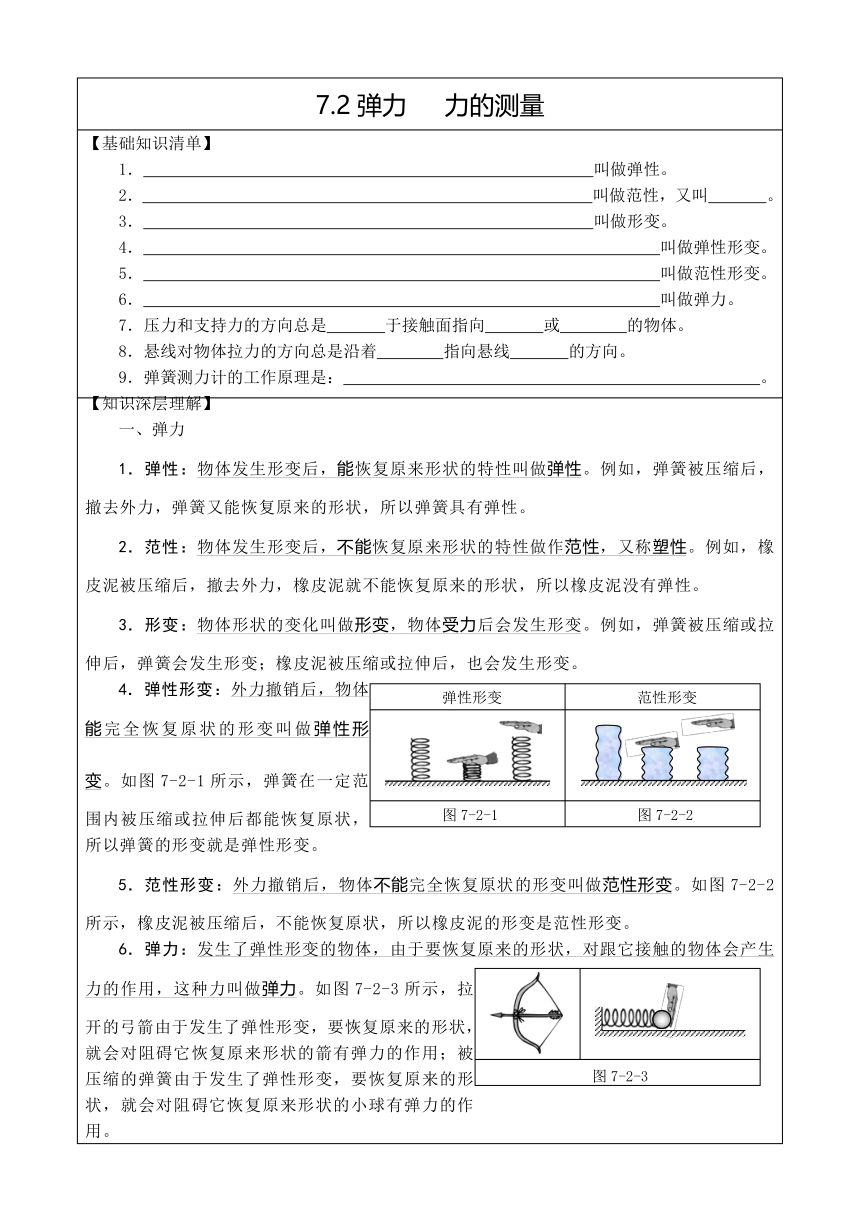

7.2彈力 力的測量
【基礎知識清單】
1． 叫做彈性。
2． 叫做范性，又叫 。
3． 叫做形變。
4． 叫做彈性形變。
5． 叫做范性形變。
6． 叫做彈力。
7．壓力和支持力的方向總是 于接觸面指向 或 的物體。
8．懸線對物體拉力的方向總是沿著 指向懸線 的方向。
9．彈簧測力計的工作原理是： 。
【知識深層理解】
一、彈力
1．彈性：物體發生形變后，能恢復原來形狀的特性叫做彈性。例如，彈簧被壓縮后，撤去外力，彈簧又能恢復原來的形狀，所以彈簧具有彈性。
2．范性：物體發生形變后，不能恢復原來形狀的特性做作范性，又稱塑性。例如，橡皮泥被壓縮后，撤去外力，橡皮泥就不能恢復原來的形狀，所以橡皮泥沒有彈性。
3．形變：物體形狀的變化叫做形變，物體受力后會發生形變。例如，彈簧被壓縮或拉伸后，彈簧會發生形變；橡皮泥被壓縮或拉伸后，也會發生形變。
(
圖7-2-1
圖7-2-2
彈性形變
范性形變
)4．彈性形變：外力撤銷后，物體能完全恢復原狀的形變叫做彈性形變。如圖7-2-1所示，彈簧在一定范圍內被壓縮或拉伸后都能恢復原狀，所以彈簧的形變就是彈性形變。
5．范性形變：外力撤銷后，物體不能完全恢復原狀的形變叫做范性形變。如圖7-2-2所示，橡皮泥被壓縮后，不能恢復原狀，所以橡皮泥的形變是范性形變。
(
圖7-2-3
)6．彈力：發生了彈性形變的物體，由于要恢復原來的形狀，對跟它接觸的物體會產生力的作用，這種力叫做彈力。如圖7-2-3所示，拉開的弓箭由于發生了彈性形變，要恢復原來的形狀，就會對阻礙它恢復原來形狀的箭有彈力的作用；被壓縮的彈簧由于發生了彈性形變，要恢復原來的形狀，就會對阻礙它恢復原來形狀的小球有彈力的作用。

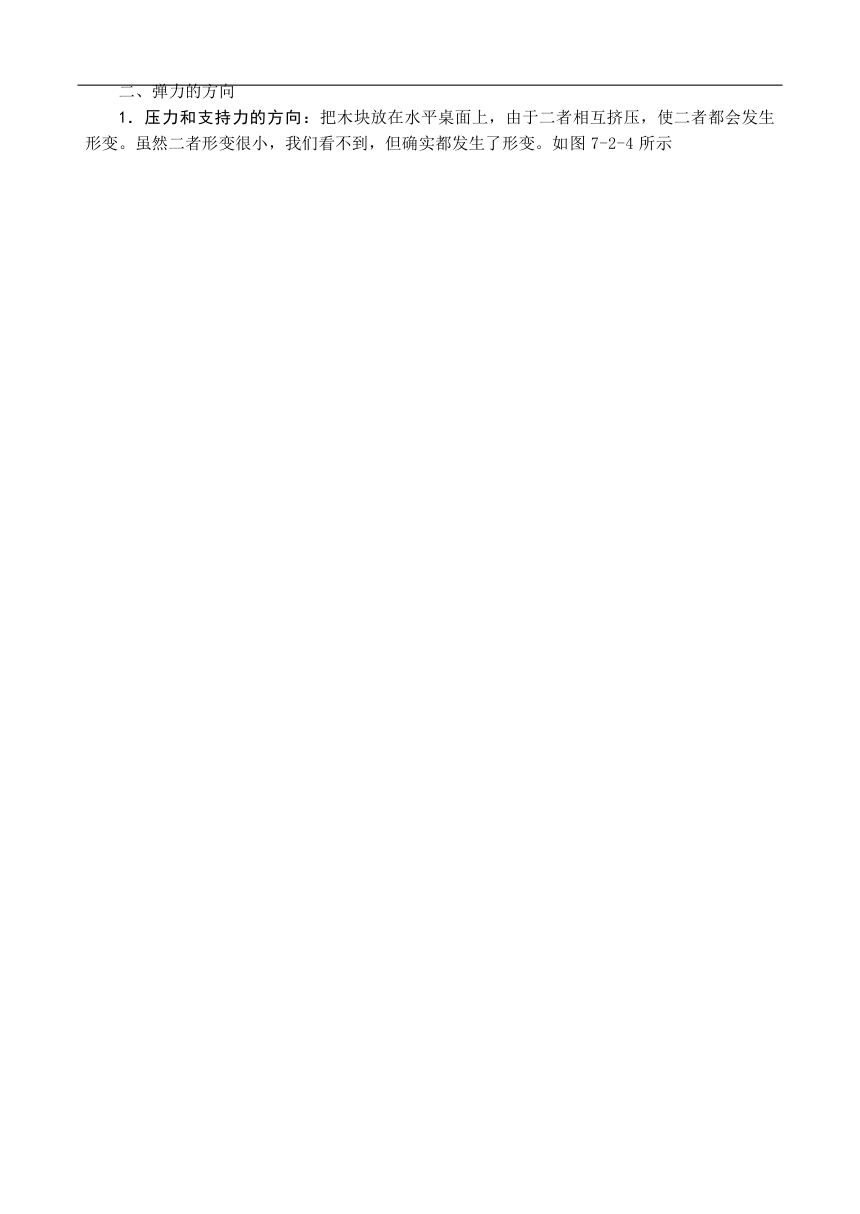

二、彈力的方向
1．壓力和支持力的方向：把木塊放在水平桌面上，由于二者相互擠壓，使二者都會發生形變。雖然二者形變很小，我們看不到，但確實都發生了形變。如圖7-2-4所示

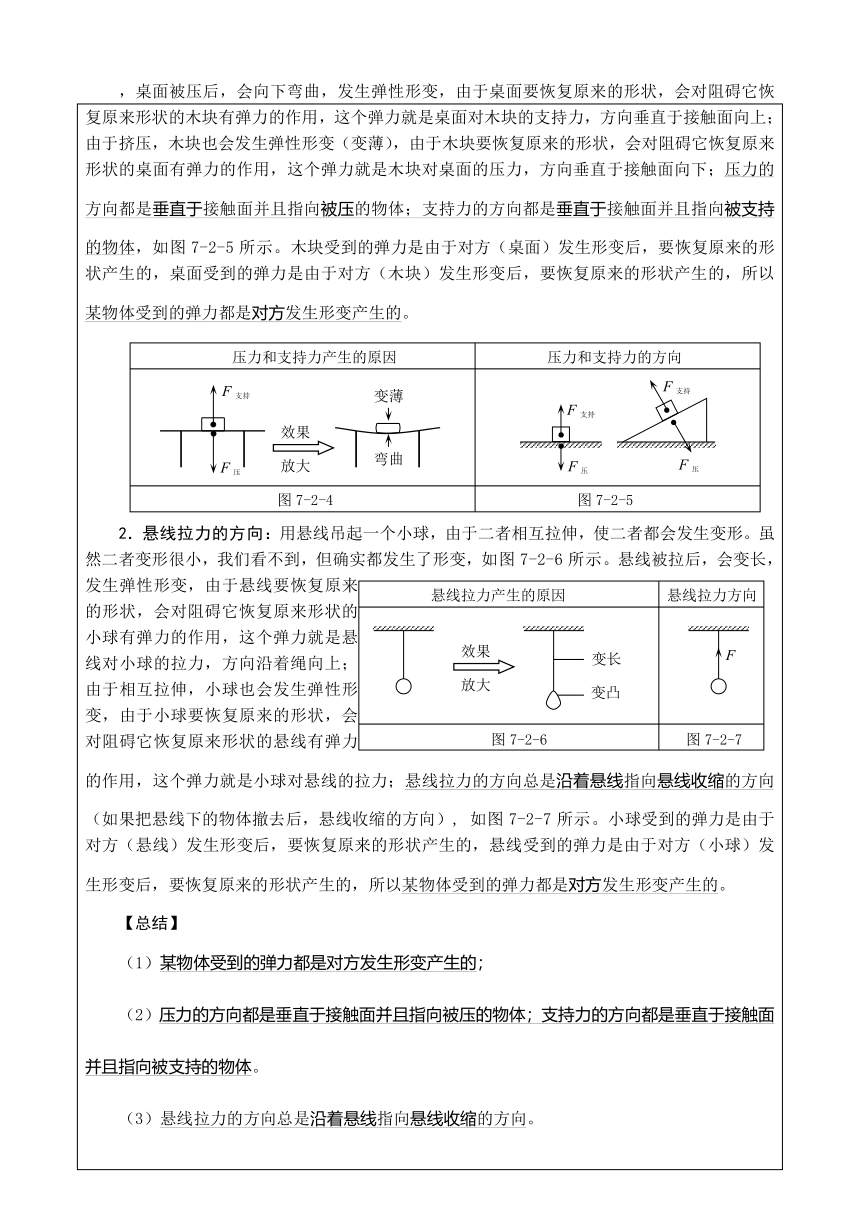

，桌面被壓后，會向下彎曲，發生彈性形變，由于桌面要恢復原來的形狀，會對阻礙它恢復原來形狀的木塊有彈力的作用，這個彈力就是桌面對木塊的支持力，方向垂直于接觸面向上；由于擠壓，木塊也會發生彈性形變（變薄），由于木塊要恢復原來的形狀，會對阻礙它恢復原來形狀的桌面有彈力的作用，這個彈力就是木塊對桌面的壓力，方向垂直于接觸面向下；壓力的方向都是垂直于接觸面并且指向被壓的物體；支持力的方向都是垂直于接觸面并且指向被支持的物體，如圖7-2-5所示。木塊受到的彈力是由于對方（桌面）發生形變后，要恢復原來的形狀產生的，桌面受到的彈力是由于對方（木塊）發生形變后，要恢復原來的形狀產生的，所以某物體受到的彈力都是對方發生形變產生的。
(
F
支持
F
壓
F
壓
F
支持
彎曲
變薄
效果
放大
圖7-2-4
圖7-2-5
壓力和支持力產生的原因
壓力和支持力的方向
F
支持
F
壓
)
2．懸線拉力的方向： (
效果
放大
變長
變凸
F
圖7-2-6
圖7-2-7
懸線拉力產生的原因
懸線拉力方向
)用懸線吊起一個小球，由于二者相互拉伸，使二者都會發生變形。雖然二者變形很小，我們看不到，但確實都發生了形變，如圖7-2-6所示。懸線被拉后，會變長，發生彈性形變，由于懸線要恢復原來的形狀，會對阻礙它恢復原來形狀的小球有彈力的作用，這個彈力就是懸線對小球的拉力，方向沿著繩向上；由于相互拉伸，小球也會發生彈性形變，由于小球要恢復原來的形狀，會對阻礙它恢復原來形狀的懸線有彈力的作用，這個彈力就是小球?qū)揖€的拉力；懸線拉力的方向總是沿著懸線指向懸線收縮的方向（如果把懸線下的物體撤去后，懸線收縮的方向）, 如圖7-2-7所示。小球受到的彈力是由于對方（懸線）發生形變后，要恢復原來的形狀產生的，懸線受到的彈力是由于對方（小球）發生形變后，要恢復原來的形狀產生的，所以某物體受到的彈力都是對方發生形變產生的。
【總結】
（1）某物體受到的彈力都是對方發生形變產生的；
（2）壓力的方向都是垂直于接觸面并且指向被壓的物體；支持力的方向都是垂直于接觸面并且指向被支持的物體。
（3）懸線拉力的方向總是沿著懸線指向懸線收縮的方向。
(
圖7-2-8

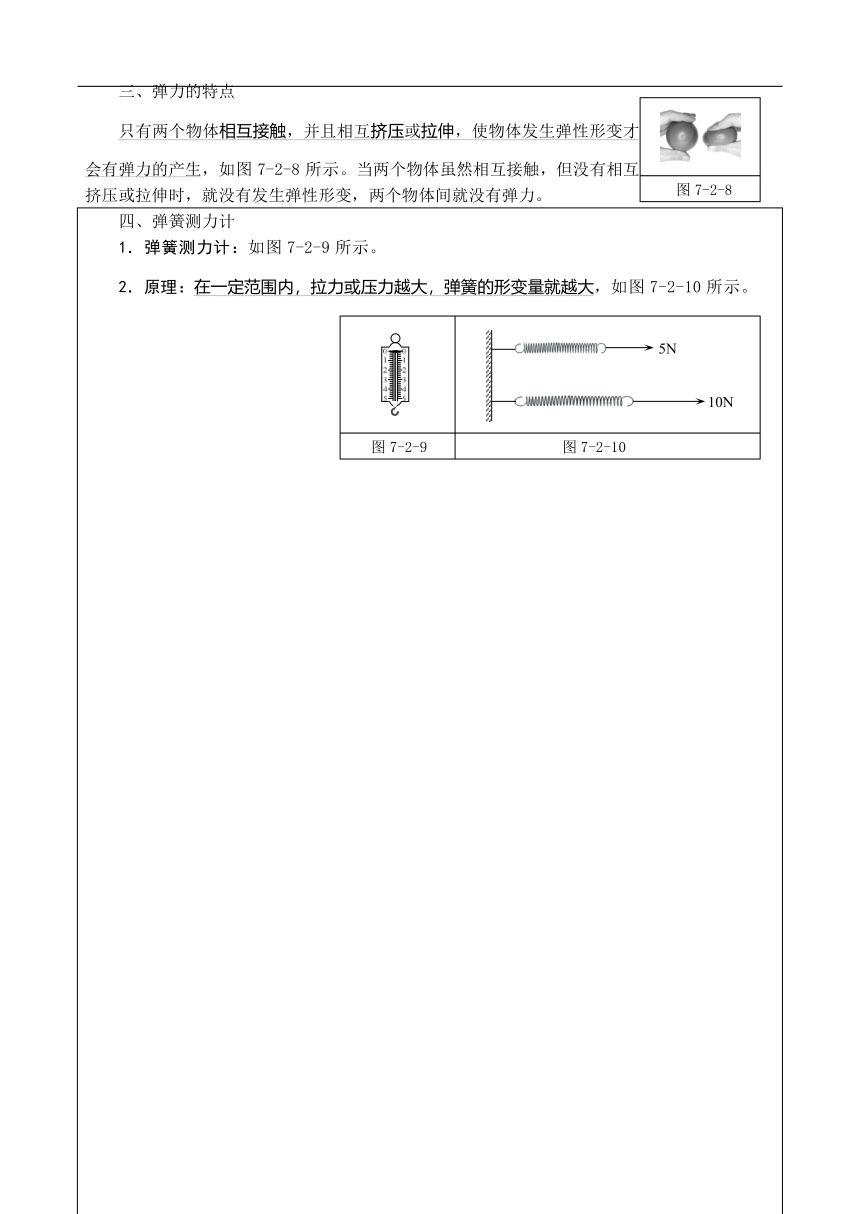

)三、彈力的特點
只有兩個物體相互接觸，并且相互擠壓或拉伸，使物體發生彈性形變才會有彈力的產生，如圖7-2-8所示。當兩個物體雖然相互接觸，但沒有相互擠壓或拉伸時，就沒有發生彈性形變，兩個物體間就沒有彈力。
四、彈簧測力計
1．彈簧測力計：如圖7-2-9所示。
2．原理：在一定范圍內，拉力或壓力越大，彈簧的形變量就越大，如圖7-2-10所示。
(
5N
10N
圖7-2-9
圖7-2-10
)
對于彈簧，受到的拉力越大，伸長量越大，反過來，彈簧的伸長量越大，說明拉力也越大。根據這個原理人們?cè)O(shè)計了一種彈簧測力計，用彈簧的伸長量來表示拉力或壓力的大小。
3．量程：彈簧測力計所能測量的最大的力叫做彈簧測力計的量程。如圖7-2-9所示的彈簧測力計的量程為5N。
4．分度值：彈簧測力計的刻度面板上的最小格所表示的力叫做彈簧測力計的分度值。如圖7-2-9所示的彈簧測力計的分度值為0.2N。
5．常見的彈簧測力計：如圖7-2-11所示。
(
圖7-2-11
)
五、彈簧測力計的使用方法
1．使用前：
（1）估計被測力的大小，目的是選擇合適量程的彈簧測力計；
（2）觀察彈簧測力計的量程，確定能否用該測力計測量；
（3）觀察彈簧測力計的分度值，以便測量時快速準確讀出讀數；
（4）指針調零；
（5）多次拉動彈簧，檢查拉桿或彈簧是否與外殼摩擦，有摩擦則不能用。
2．正確使用：
（1）拉力應沿著彈簧的中心軸線方向拉動，如圖7-2-12所示；
（2）讀數時視線要垂直刻度面板。
(
正確使用方法
圖7-2-12
)
3．錯誤使用：利用彈簧測力計測量力時，只能豎直向上、水平或沿著力的方向斜向上拉動。由于彈簧測力計本身重力的影響，向下或斜向下拉，指針無法調零，所以向下或斜向下拉動都是不正確的，如圖7-2-12所示。
(
錯誤使用方法
)
(
圖7-2-13
)
六、彈簧測力計的測量對象
(
1N
圖7-2-14
)如圖7-2-14所示，用彈簧測力計測鉤碼的拉力時，如果鉤碼的重力為1 N，則彈簧測力計的讀數應為1 N，雖然此時手對彈簧測力計另一端也有力的作用，但是，我們發現，彈簧測力計的讀數只等于鉤的力，而不是兩端所施加力的和。所以彈簧測力計測的只是拉鉤的力。
【例題1】甲、乙兩同學各用10 N的拉力在水平方向上同時向相反的方向拉一彈簧測力計，則彈簧測力計的示數為（　 ）
A．10N B．20N C．0 D．無法判斷
解析：雖然甲、乙兩同學各用10 N的拉力，但彈簧測力計測的只是拉鉤的力，所以彈簧測力計的示數應為10 N，故選A。答案：A
七、未調零彈簧測力計的測量方法
(
甲
乙
丙
圖7-2-15
)如圖7-2-15所示，當彈簧測力計未調零，但指針指在某一刻度時，也能進行測量。例如，當指針指在0.4 N處時，如圖甲所示，不調零就進行力的測量，指針指在3N刻度處，如圖乙所示，此時拉力的大小應為：。也就是說，被測力的大小等于指針?biāo)傅目潭葴p去初始刻度。
但當指針指在零刻度線上方時，就無法進行測量了，因?yàn)榱憧潭染€上方?jīng)]有刻度，不知道用多大的力能把指針拉到零刻度線處，如圖丙所示。
【總結】
（1）當彈簧測力計未調零，但指針指在某一刻度時，被測力的大小等于指針?biāo)傅目潭葴p去初始刻度；
（2）當指針指在零刻度線上方時，無法進行測量。
