資源簡介

【電熱器的檔位】
1.如圖所示R1>R2根據P=U2/R可得出
高溫檔：R2單獨工作 中溫檔：R1單獨工作 低溫檔：R1,R2串聯同時工作
2.如圖所示R1>R2根據P=U2/R可得出
高溫檔：R1,R2并聯同時工作 中溫檔：R2單獨工作 低溫檔：R1單獨工作

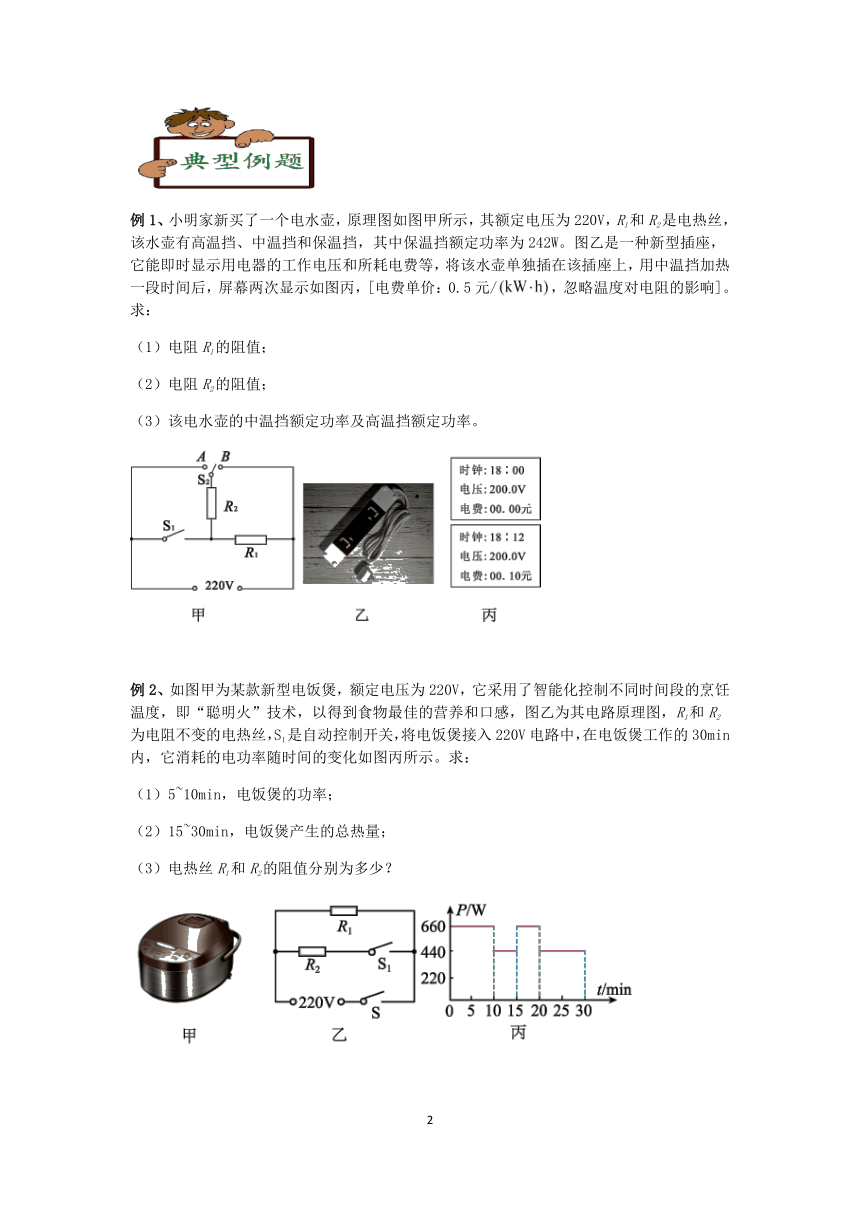

例1、小明家新買了一個電水壺，原理圖如圖甲所示，其額定電壓為220V，R1和R2是電熱絲，該水壺有高溫擋、中溫擋和保溫擋，其中保溫擋額定功率為242W。圖乙是一種新型插座，它能即時顯示用電器的工作電壓和所耗電費等，將該水壺單獨插在該插座上，用中溫擋加熱一段時間后，屏幕兩次顯示如圖丙，[電費單價：0.5元/，忽略溫度對電阻的影響]。求：
（1）電阻R1的阻值；
（2）電阻R2的阻值；
（3）該電水壺的中溫擋額定功率及高溫擋額定功率。
例2、如圖甲為某款新型電飯煲，額定電壓為220V，它采用了智能化控制不同時間段的烹飪溫度，即“聰明火”技術，以得到食物最佳的營養和口感，圖乙為其電路原理圖，R1和R2為電阻不變的電熱絲，S1是自動控制開關，將電飯煲接入220V電路中，在電飯煲工作的30min內，它消耗的電功率隨時間的變化如圖丙所示。求：
（1）5~10min，電飯煲的功率；
（2）15~30min，電飯煲產生的總熱量；
（3）電熱絲R1和R2的阻值分別為多少？

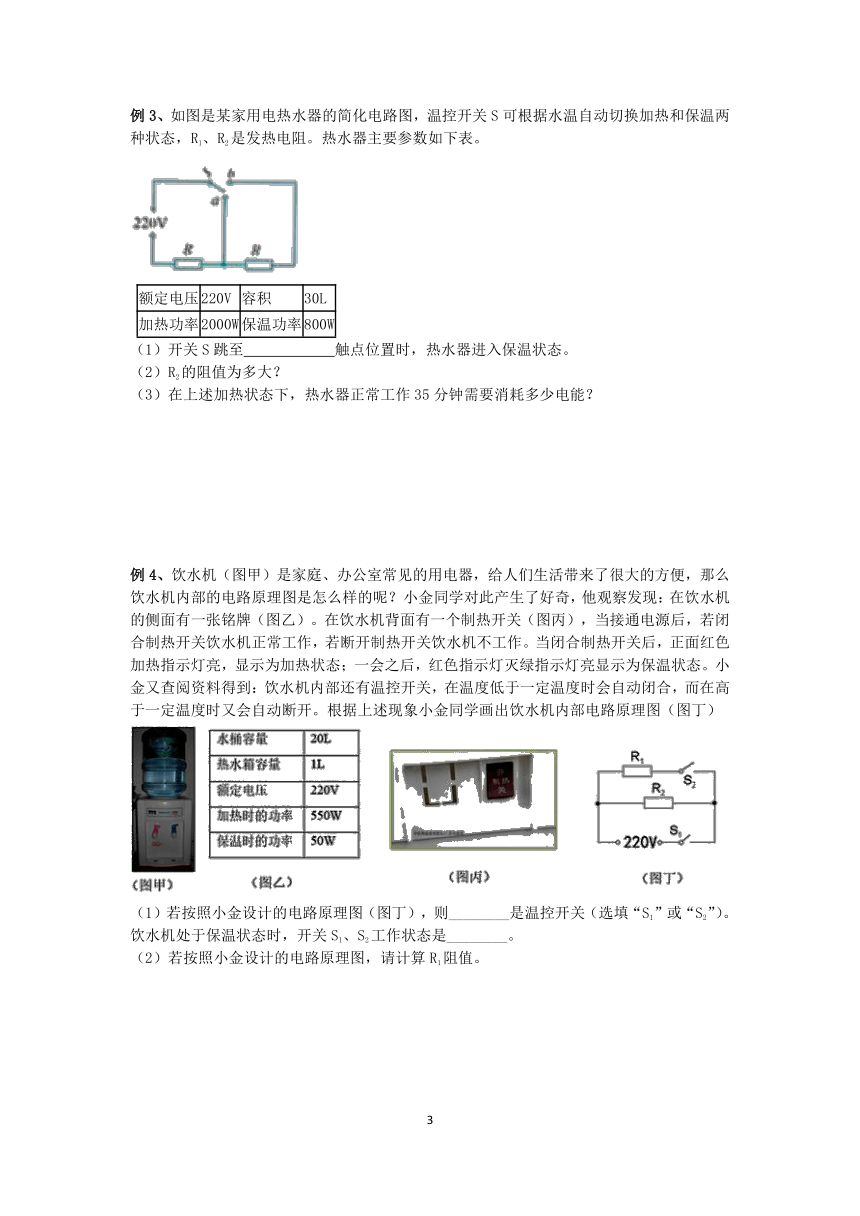

例3、如圖是某家用電熱水器的簡化電路圖，溫控開關S可根據水溫自動切換加熱和保溫兩種狀態，R1、R2是發熱電阻。熱水器主要參數如下表。
額定電壓 220V 容積 30L
加熱功率 2000W 保溫功率 800W
（1）開關S跳至 觸點位置時，熱水器進入保溫狀態。
（2）R2的阻值為多大？
（3）在上述加熱狀態下，熱水器正常工作35分鐘需要消耗多少電能？
例4、飲水機（圖甲）是家庭、辦公室常見的用電器，給人們生活帶來了很大的方便，那么飲水機內部的電路原理圖是怎么樣的呢？小金同學對此產生了好奇，他觀察發現：在飲水機的側面有一張銘牌（圖乙）。在飲水機背面有一個制熱開關（圖丙），當接通電源后，若閉合制熱開關飲水機正常工作，若斷開制熱開關飲水機不工作。當閉合制熱開關后，正面紅色加熱指示燈亮，顯示為加熱狀態；一會之后，紅色指示燈滅綠指示燈亮顯示為保溫狀態。小金又查閱資料得到：飲水機內部還有溫控開關，在溫度低于一定溫度時會自動閉合，而在高于一定溫度時又會自動斷開。根據上述現象小金同學畫出飲水機內部電路原理圖（圖丁）
（1）若按照小金設計的電路原理圖（圖丁），則________是溫控開關（選填“S1”或“S2”）。飲水機處于保溫狀態時，開關S1、S2工作狀態是________。
（2）若按照小金設計的電路原理圖，請計算R1阻值。
例5、如圖所示是帶有水溫調節功能的家庭水族箱(如圖甲)。該水族箱的魚缸水溫調節器銘牌如圖乙所示。其工作原理如圖丙，R1為阻值可調的電熱絲，開關S2為單刀雙擲開關，開關S1閉合、S2接b時，電路處于加熱狀態：當開關S1閉合、S2接a時，電路處于保溫狀態。(不考慮溫度對電阻的影響)
（1）當電路處于加熱狀態時，通過電阻R2的電流是________安。
（2）當電路處于加熱狀態，通電10分鐘消耗的電能是多少？
（3）當電路處于保溫狀態時，若電路消耗的功率P=48.4瓦，則電熱絲R1連入電路的阻值應為多少？
1.某滾桶洗衣機自帶加熱功能，其洗衣過程分“加熱水”、“保溫洗滌”、“脫水”三種狀態，圖乙是其簡化電路圖，其中電熱絲R1、R2的阻值分別為24.2Ω，和242Ω。
（1）當開關置于2位置時，R2與電動機并聯，此時洗衣機的工作狀態是 （選填“加熱水”、“保溫洗滌”或“脫水”）。
（2）若該洗衣機的脫水功率是300W，某次洗衣時，脫水時間為6分鐘，則脫水過程中消耗的電能是多少？
（3）洗衣機處于“加熱水”狀態（R1與R2并聯）正常工作的功率為多少？

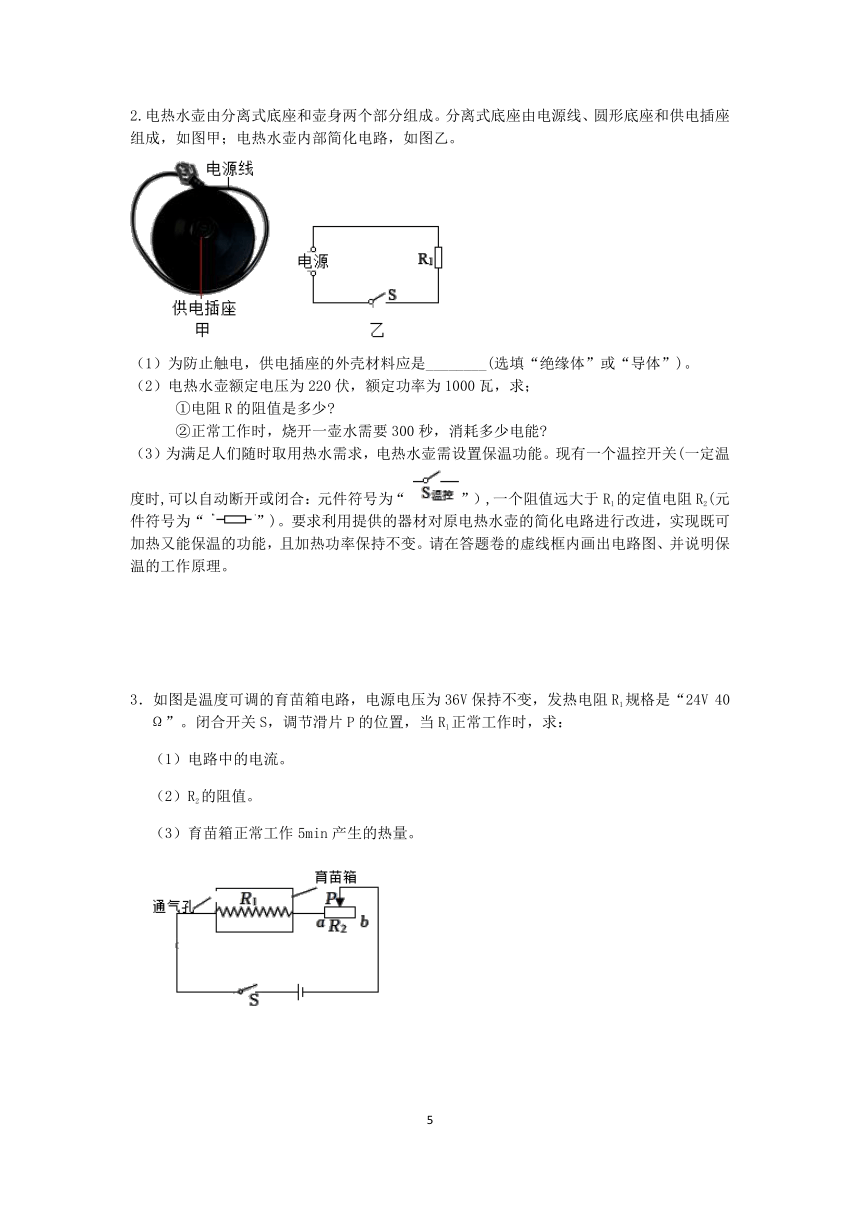

2.電熱水壺由分離式底座和壺身兩個部分組成。分離式底座由電源線、圓形底座和供電插座組成，如圖甲；電熱水壺內部簡化電路，如圖乙。
（1）為防止觸電，供電插座的外殼材料應是________(選填“絕緣體”或“導體”)。
（2）電熱水壺額定電壓為220伏，額定功率為1000瓦，求；
①電阻R的阻值是多少
②正常工作時，燒開一壺水需要300秒，消耗多少電能
（3）為滿足人們隨時取用熱水需求，電熱水壺需設置保溫功能。現有一個溫控開關(一定溫度時,可以自動斷開或閉合：元件符號為“ ”）,一個阻值遠大于R1的定值電阻R2(元件符號為“ ”)。要求利用提供的器材對原電熱水壺的簡化電路進行改進，實現既可加熱又能保溫的功能，且加熱功率保持不變。請在答題卷的虛線框內畫出電路圖、并說明保溫的工作原理。
3．如圖是溫度可調的育苗箱電路，電源電壓為36V保持不變，發熱電阻R1規格是“24V 40Ω”。閉合開關S，調節滑片P的位置，當R1正常工作時，求：
（1）電路中的電流。
（2）R2的阻值。
（3）育苗箱正常工作5min產生的熱量。
4.某電熱砂鍋的簡化電路如圖甲。 為發熱電阻，S為旋轉型開關，a、b、c、d為觸點，通過旋轉開關S可實現“關”、“低檔”、“高檔”之間的轉換，工作時先用高檔加熱鍋內湯料到沸騰，再用低檔持續加熱食物，使食物“湯濃味鮮”。
（1）高檔加熱時，開關S應旋至觸點　　　　（選填“ab”、“be”或“cd”)位置。
（2）某次烹飪一共用時6小時，電功率與加熱時間的關系如圖乙所示，則本次烹飪共消耗多少電能 （3）發熱電阻和的阻值分別為多少？
（4）生活中，有時也會選擇電壓力鍋烹飪，因為電壓力鍋煮熟相同質量的同種食物，通常比電熱砂鍋更省電。請你從能量利用率的角度，結合所學知識對電壓力鍋能省電作出簡要的解釋。
1．小金家買了一個家用電吹風，如圖甲所示。其簡化電路如圖乙所示，部分技術參數如表格所示。請回答如下問題：
型號 SHZ2010﹣624
熱風溫度 50℃﹣75℃
額定功率 熱風擋：1000W
冷風擋：110W
額定電壓 220V
（1）當選擇開關旋至AB處時，電吹風機處于 　 　擋位；
（2）當電吹風吹冷風時，電路通過的電流；
（3）當電吹風吹熱風時，正常工作5min消耗的電能是多少？
2.如圖1為一款陶瓷電煎藥壺，工作電路簡化為如圖2所示，它在工作時，有高火加熱、文火萃取和小功率保溫三個過程。已知正常工作時，高火加熱功率為500w，文火萃取功率為100w，若壺中藥液的總質量為1kg，且在額定電壓下煎藥時，測得藥液的溫度與工作時間的關系如圖3所示：
（1）煎藥壺工作時的外界大氣壓 1個標準大氣壓(選填“大于”、“等于” 或“低于”)；
（2）煎藥壺文火萃取時，圖2中的開關連接狀態是 ；
（3）求煎藥壺通電工作滿36分鐘時，電流所做的功；
（4）求R2的阻值及電煎藥壺的額定保溫功率。
3.如圖甲是一個充電式暖寶寶，其簡化電路圖如圖乙所示，R1和R2均為發熱電阻，該充電式暖寶寶可以通過S1、S2、S3三個開關的斷開與閉合實現三個擋位（高溫、中溫、低溫）的變化，已知經家庭電路轉化后的電源電壓為12V，R1=20Ω，只閉合開關S2時，電路消耗的總功率為2.88W。求：
（1）只閉合開關S1時電路消耗的電功率；
（2）電阻R2的阻值；
（3）以高溫擋正常工作1min電路產生的熱量。
4.某品牌電熱水器有高溫、中溫和低溫三擋，簡化電路如圖所示R1、R2均為加熱電阻（溫度對電阻的影響忽略不計），熱水器中溫檔功率為1000W，低溫檔功率500W．若電熱水器中已裝滿質量為40kg、溫度為25℃的水，它能夠把水加熱到的最高溫度為75℃，已知水的比熱容c＝4.2×103J/（kg ℃），電源電壓為220V．求：
（1）用該電熱水器把40kg、25℃的水加熱到最高溫度需要吸收的熱量。
（2）R1、R2的電阻值。
（3）高溫檔的電功率。
（4）若加熱電阻產的熱量有84%被水吸收，用該電熱水器把40kg、25℃的水加熱到最高溫度，用高溫檔需加熱多長時間？
5.如圖所示是某型號電飯鍋內部電路簡圖，通過溫控開關的閉合和自動斷開實現“高溫燒煮”和“保溫”兩檔切換，銘牌如表（其中保溫時電路總功率已經模糊不清），請你解答以下問題：
頻率 50HZ
額定電壓 220V
高溫燒煮功率 880W
保溫時電路總功率
（1）按下溫控開關按鈕，電飯煲處于________檔（選填“高溫燒煮”或“保溫”）。
（2）R1的阻值是多大
（3）若在某次燒飯過程中電飯煲在“高溫燒煮”檔時正常工作15分鐘，后處于“保溫”狀態6分鐘，共消耗電能0.2244kW·h，保溫時電路的總功率是多少？
（4）當達到設定溫度102℃以上時，溫控開關會自動彈起。若某次用該電飯煲的“高溫燒煮”檔燒水5分鐘，電飯煲的燒水效率是90%，其可以將2kg的水從30℃加熱到多少攝氏度？（C水=4.2×103J/（kg ℃））
答案及解析
例1、（1）40Ω；（2）160Ω；（3）1210W，1512.5W
【解析】解：（1）根據電路圖可知，當S1斷開，S2在A時，R1和R2串聯，電路總電阻最大，由可知，此時電路為保溫擋；當S1閉合，S2在A時，電路為R1的簡單電路，電路總電阻較大，此時電路為中溫擋；當S1閉合，S2在B時，R1和R2并聯，電路總電阻最小，此時電路為高溫擋。由圖丙可知，中溫擋加熱的時間
消耗的電能
則中溫擋加熱時的實際功率
由可知，R1的阻值
（2）已知保溫擋額定功率為242W，則R1和R2串聯后的總電阻
因串聯電路的總電阻等于各分電阻之和，所以R2的阻值
（3）電水壺的中溫擋額定功率
高溫擋額定功率
答：（1）電阻R1的阻值為40Ω；
（2）電阻R2的阻值為160Ω；
（3）該電水壺的中溫擋額定功率為1210W，高溫擋額定功率為1512.5W。
例2、（1）660W；（2）4.62×105J；（3）110Ω和220Ω
【解析】解：（1）由圖丙可知，5~10min，電飯煲的功率為 P=660W
（2）由丙圖可知15~30min，電飯煲以660W的功率工作5min，以440W的功率工作10min，根據焦耳定律的計算公式可得，電飯煲產生的總熱量為
（3）當開關S和S1均閉合時，電阻R1與R2并聯，電路的總電阻最小，電飯煲的功率較大，由圖丙可知，此時電路的總功率 P=660W
只閉合開關S、斷開S1時，電路為R1的簡單電路，電飯煲功率較小，由圖丙可知，此時電路的總功率為 P′=440W
根據電功率的計算公式可得，電阻R1的阻值為
電阻R2的電功率為
電阻R2的阻值為
答：（1）5~10min，電飯煲的功率為660W；
（2）15~30min，電飯煲產生的總熱量為4.62×105J；
（3）電熱絲R1和R2的阻值分別為110Ω和220Ω。
例3、（1）b
（2）據圖片可知，當開關接a時，只有R1自己工作，此時為加熱狀態，
則R1的阻值為：；
當開關接b時，R1與R2串聯，此時為保溫狀態，
總電阻；
則R2的阻值為：R2=R總-R1=60.5Ω-24.2Ω=36.3Ω。
（3）熱水器正常工作35分鐘需要消耗電能：W=P加熱t=2000W×（60s×35）=4.2×106J。
【解析】（1）當開關切換時，總功率大的為加熱狀態，總功率小的為保溫狀態，根據公式分析即可；
（2）首先根據加熱狀態，利用公式計算出R1的阻值，再根據保溫狀態計算出總電阻R總，最后根據R2=R總-R1計算即可。
（3）根據W=P加熱t計算即可。
【解答】（1）根據圖片可知，當開關接a時，只有R1自己工作，總電阻為R1；
當開關接b時，R1與R2串聯，總電阻為R串；則R1根據公式可知，總功率P1>P串； 則前者為加熱狀態，后者為保溫狀態。
例4、（1）S2；S1閉合、S2斷開
（2）當開關S1閉合、S2斷開，只有電阻R2自己工作，此時為保溫狀態，功率為50W；
當開關S1和S2都閉合時，兩個電阻并聯，此時為加熱狀態，功率為550W；
那么電阻R1的功率為： P1=P總-P2= 550W-50W=500W；
那么電阻R1的阻值為： 。
【解析】（1）無論是保溫狀態，還是加熱狀態，至少有一個電阻在工作，即開關S1肯定是始終閉合的，它肯定不是溫控開關，那么開關S2就是溫控開關。保溫時總功率小，加熱時總功率大，對兩種不同狀態時的總功率大小進行比較即可；
（2）首先根據P總=P1+P2計算出電阻R1工作時的功率，再根據公式 計算即可。
【解答】（1）若按照小金設計的電路原理圖（圖丁），則S2是溫控開關。
當開關S1閉合、S2斷開，只有電阻R2自己工作；
當開關S1和S2都閉合時，兩個電阻并聯，根據并聯電路電阻越并越小的規律可知，總電阻肯定小于R2；
根據公式可知，后者的功率肯定大于前者，那么后者為加熱狀態，前者為保溫狀態。
（2）當開關S1閉合、S2斷開，只有電阻R2自己工作，此時為保溫狀態，功率為50W；
當開關S1和S2都閉合時，兩個電阻并聯，此時為加熱狀態，功率為550W；
那么電阻R1的功率為： P1=P總-P2= 550W-50W=500W；
那么電阻R1的阻值為： 。
例5、（1）0.4
（2）W=Pt=88W×600s=5.28×104J
（3）R2= =550Ω
R總= =1000Ω
R1=R總-R2=450Ω
【解析】（1）根據丙圖可知，開關S1閉合、S2接b時，電路處于加熱狀態，此時只有電阻R2工作，根據公式計算通過R2的電流即可。
（2）已知加熱功率和時間，根據公式W=Pt計算通電10min消耗的電能；
（3）根據 計算電阻R2的阻值。當開關S1閉合、S2接a時，電路處于保溫狀態，此時電阻R2與R1串聯，根據 計算出總電阻，再利用R1=R總-R2串聯電路計算出R1的阻值即可。
【解答】（1）開關S1閉合、S2接b時，電路處于加熱狀態，此時只有電阻R2工作，
通過電阻R2的電流：。
1.（1）保溫洗滌
（2）W=Pt=300W×360s=108000J（或W=Pt=0.3KW×0.1h=0.03KWh）
（3）P1= =2000W，
P2= =200W
P=P1+P2=2000W+200W=2200W。
【解析】（1）只有電阻工作肯定為加熱水狀態，只有電動機工作肯定為脫水狀態，既有電阻工作又有電動機工作為保溫洗滌狀態。
（2）根據W=Pt計算脫水過程消耗的電能；
（3）根據公式分別計算出兩個電阻的功率，然后相加得到加熱水的總功率。
【解答】（1）根據乙圖可知，當開關置于位置2時，電阻R2與電動機同時工作，為保溫洗滌狀態。
2.（1）絕緣體
（2）①R1= =48.4歐
②W=Pt=1000瓦×300秒=3×105焦
（3）S閉合，溫控開關斷開，R1、R2同時工作，電路處于保溫狀態。
【解析】（1）容易導電的物體叫導體；不容易導電的物體叫絕緣體；
（2）①已知額定功率和額定電壓，根據公式 計算電阻R的阻值；
②已知電功率和時間，根據W=Pt計算消耗的電能。
（3）根據公式可知，電壓相等時，電阻大的，電功率小，為保溫狀態；電阻小的，電功率大，為加熱狀態，只需用溫控開關控制定值電阻R2的工作與否。
【解答】（1）為防止觸電，供電插座的外殼材料必須不容易導電，因此應該選擇絕緣體。
（2）① 電阻R的阻值： ；
②正常工作300s消耗的電能：W=Pt=1000W×300s=3×105J。
（3）如下圖所示，S閉合，溫控開關斷開，R1、R2同時工作，此時總電阻變大，根據可知，此時總電阻變小，那么電路處于保溫狀態。
3．解：（1）閉合開關，兩電阻串聯接入電路，發熱電阻R1規格是“24V 40Ω”，當R1正常工作時通過電路的電流：I0.6A；
（2）串聯電路總電壓等于各部分電壓之和，此時滑動變阻器兩端的電壓：U2＝U﹣U1＝36V﹣24V＝12V，
串聯電路中電流處處相等，根據歐姆定律可得滑動變阻器接入電路的阻值：R220Ω；
（3）育苗箱正常工作5min產生的熱量：Q＝W＝U1It＝24V×0.6A×5×60s＝4320J。
答：（1）電路中的電流為0.6A；
（2）R2的阻值為20Ω；
（3）育苗箱正常工作5min產生的熱量為4320J。
4.（1）cd （2）0.94KW.h （3），
（4）電壓力鍋鍋內氣壓大，所以水的沸點高，食物在高溫下容易熟，可以減少用電時間；加熱時間短，散失到空氣中的熱量少，能量利用率高，所以更省電。
【解析】（1）總功率大的是高檔，小的是低檔，根據公式比較總功率的大小即可
當開關旋至bc時，電阻與串聯，當開關旋至cd時，只有電阻工作，根據公式可知，因為，，；即當開關旋至bc時，是低檔；旋至cd時，是高檔。
（2）觀察乙圖可知，電熱砂鍋以440 W的功率工作了1 h，以100 W功率工作了5 h
（3）高檔加熱時，只有工作，；
低檔加熱時兩個電阻串聯，；
；
（4）電壓力鍋鍋內氣壓大，所以水的沸點高，食物在高溫下容易熟，可以減少用電時間；加熱時間短，散失到空氣中的熱量少，能量利用率高，所以更省電。
1．解：（1）讀圖可知，開關旋至AB處時，電熱絲與電動機并聯，此時功率最大，電吹風正常工作且處于吹熱風狀態；
（2）由P＝UI得，電吹風吹冷風時，電路通過的電流I0.5A；
（3）電吹風吹熱風時，正常工作5min消耗的電能W＝P熱t＝1000W×5×60s＝3×105J。
答：（1）吹熱風；
（2）當電吹風吹冷風時，電路通過的電流是0.5A；
（3）當電吹風吹熱風時，正常工作5min消耗的電能是3×105J。
2.（1）低于
（2）Sa接2，Sb斷開
（3）解：W=W1+W2=P高t1+P文 t2 = 500W×14×60s+100W×22×60s=5.52×105J
（4）解： R2= =484Ω
P1=P高- P文=500W- 100W = 400W
R1的阻值： R1= =121Ω
P保溫= =80W
【解析】（1）液體沸點隨氣壓的增大而升高，隨氣壓的減小而降低；
（2）根據公式比較三種狀態下電功率的大小即可；
（3）根據圖3確定不同狀態的功率以及對應的時間，然后根據W=Pt分別計算出消耗的電能，最后將它們相加即可。
（4）首先根據 計算出R2的阻值，再根據P1=P高- P文計算出R1單獨工作的功率，接下來根據 計算R1的阻值，最后根據 計算出保溫功率。
【解答】（1）根據圖3可知，水的沸點為98℃，低于100℃，因此煎藥壺工作時的外界大氣壓低于1個標準大氣壓。
（2）根據公式可知，當電壓相等時，總功率與總電阻成反比。
當開關Sa接1，Sb斷開時，兩個電阻串聯，總電阻為R串；
當開關Sa接2，Sb斷開時，只有R2工作，總電阻為R2；
當開關Sa接2，Sb閉合時，兩個電阻并聯，總電阻為R并；
那么R串>R2>R并；
根據公式可知，總功率P串那么三個狀態依次為保溫、文火萃取和高火加熱。
（3）根據圖3可知，高火加熱功率為500W，時間為14min；文火萃取的功率為100W，時間為：36min-14min=22min。
那么電流做的功為：
W=W1+W2=P高t1+P文 t2 = 500W×14×60s+100W×22×60s=5.52×105J。
（4）當開關Sa接2，Sb斷開時，只有R2工作，此時功率為100W，
那么R2的阻值： ；
當開關Sa接2，Sb閉合時，兩個電阻并聯，此時功率為500W；
那么R1此時的功率為：P1=P高- P文=500W- 100W = 400W；
則R1的阻值為： ；
當開關Sa接1，Sb斷開時，兩個電阻串聯，
那么保溫功率為： 。
3.（1）7.2W；（2）30Ω；（3）720J。
【解析】解：（1）只閉合開關S1時電路為R1的簡單電路，電路消耗的電功率為
（2）只閉合開關S2時，兩電阻串聯，串聯電路總電阻
串聯電路總電阻等于各分電阻之和，電阻R2的阻值
（3）當S1、S3閉合，S2斷開時，兩電阻并聯接入電路，串聯電路總電阻大于任何一個分電阻，并聯電路總電阻小于任何一個分電阻，根據可得此時電路的總功率最大，為高溫擋，暖寶寶高溫擋的功率為
工作1min產生的熱量為
答：（1）只閉合開關S1時電路消耗的電功率為7.2W；
（2）電阻R2的阻值為30Ω；
（3）以高溫擋正常工作1min電路產生的熱量為720J。
4.（1）用該電熱水器把40kg、25℃的水加熱到最高溫度需要吸收的熱量為8.4×106J；
（2）R1、R2的電阻值均為48.4Ω；
（3）高溫檔的電功率為2000W；
（4）若加熱電阻產的熱量有84%被水吸收，用該電熱水器把40kg、25℃的水加熱到最高溫度，用高溫檔需加熱5000s。
【解析】（1）水加熱到最高溫度時需要吸收的熱量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg ℃）×40kg×（75℃﹣25℃）＝8.4×106J；
（2）由電路圖可知，當S1斷開，S2接b時，R1、R2串聯，電路總電阻最大，
電源電壓U一定，由P＝UI＝可知，此時總功率最小，電熱水器處于低溫檔；
同理可知，當S1閉合，S2接a時，R1、R2并聯，總電阻最小，總功率最大，電熱水器處于高溫檔，
所以，當S1閉合，S2接b時，只有R1連入電路，此時電熱水器處于中溫檔，
則電熱絲Rl的阻值：R1＝＝＝48.4Ω，
低溫檔時電路的總電阻：R＝＝＝96.8Ω，
因串聯電路中總電阻等于各分電阻之和，
所以，R2的電阻值：R2＝R﹣R1＝96.8Ω﹣48.4Ω＝48.4Ω；
（3）當S1閉合，S2接a時，R1、R2并聯，電熱水器處于高溫檔，
因并聯電路中各支路兩端的電壓相等，
所以，高溫檔的電功率：P高＝+＝+＝2＝2P中＝2×1000W＝2000W；
（4）由η＝×100%可得，加熱水消耗的電能：W＝＝＝1×107J，
由P＝可得，用高溫檔需要的加熱時間：t′＝＝＝5000s。
5.（1）高溫燒煮
（2）按下溫控開關，處于高溫燒煮，加熱功率為880W
R1= =55歐
（3）高溫燒煮15分鐘消耗電能：W1=P1t1=880W×15×60s=792000J
保溫6分鐘消耗電能：W2=0.2244×3.6×106J-792000J=15840J
保溫功率P2=W2/t2=15840J/6×60s=44W
（4）△t= = = =
升高到30℃+28.3℃=58.3℃
【解析】（1）根據功率的計算式比較兩種狀態下功率的大小，然后判斷所處的檔位。
（2）當溫控開關閉合時，只有R1單獨工作，此時處于高溫檔，根據公式 計算出R1的電阻。
（3）首先根據公式W1=P1t1計算出高溫燒煮消耗的電能，再根據W2=W總-W1計算出保溫消耗的電能，最后根據公式計算出保溫功率。
（4）首先根據W=Pt計算出消耗的電能，再根據Q=ηW計算出水吸收的熱量，最后根據公式 計算出水升高的溫度，并根據t=t0+△t計算出水升高到的溫度。
【解答】（1）溫控開關斷開時，電阻R1與R2串聯，此時總電阻為R串；
當溫控開關閉合時，只有電阻R1工作，此時總電阻為R1；
根據公式可知，串聯的總功率P串因此前者為保溫狀態，后者為高溫燒煮狀態。
浙教版科學九年級“期末沖刺”專題復習講義（十八）
電熱器
