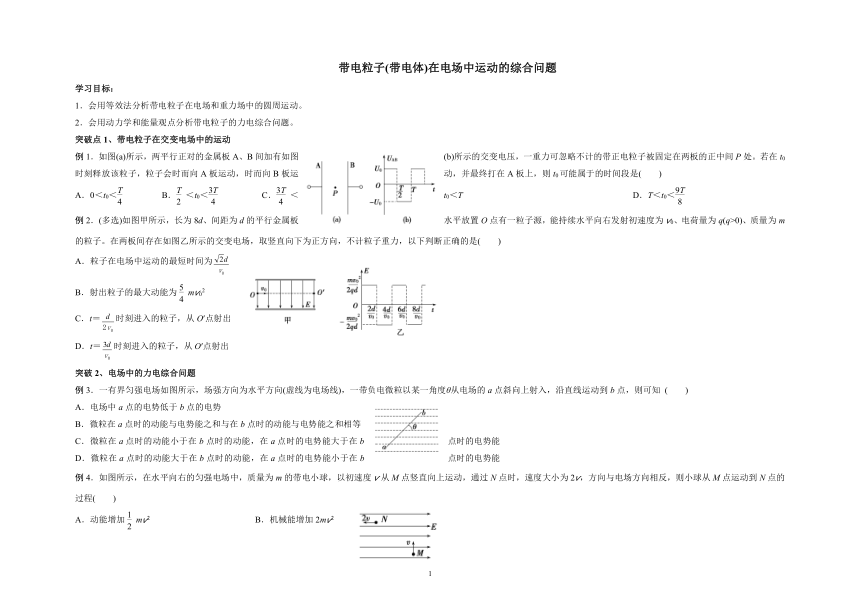

帶電粒子(帶電體)在電場中運動的綜合問題
學習目標：
1．會用等效法分析帶電粒子在電場和重力場中的圓周運動。
2．會用動力學和能量觀點分析帶電粒子的力電綜合問題。
突破點1、帶電粒子在交變電場中的運動
例1．如圖所示，兩平行正對的金屬板A、B間加有如圖所示的交變電壓，一重力可忽略不計的帶正電粒子被固定在兩板的正中間P處。若在t0時刻釋放該粒子，粒子會時而向A板運動，時而向B板運動，并最終打在A板上，則t0可能屬于的時間段是(　　)　
A．0＜t0＜　　　 B．＜t0＜ C．＜t0＜T D．T＜t0＜
例2．(多選)如圖甲所示，長為8d、間距為d的平行金屬板水平放置O點有一粒子源，能持續水平向右發射初速度為v0、電荷量為q(q>0)、質量為m的粒子。在兩板間存在如圖乙所示的交變電場，取豎直向下為正方向，不計粒子重力，以下判斷正確的是(　　)　
A．粒子在電場中運動的最短時間為
B．射出粒子的最大動能為mv02
C．t＝時刻進入的粒子，從O′點射出
D．t＝時刻進入的粒子，從O′點射出
突破2、電場中的力電綜合問題
例3．一有界勻強電場如圖所示，場強方向?yàn)樗椒较?虛線為電場線)，一帶負電微粒以某一角度θ從電場的a點斜向上射入，沿直線運動到b點，則可知 (　　)
A．電場中a點的電勢低于b點的電勢
B．微粒在a點時的動能與電勢能之和與在b點時的動能與電勢能之和相等
C．微粒在a點時的動能小于在b點時的動能，在a點時的電勢能大于在b點時的電勢能
D．微粒在a點時的動能大于在b點時的動能，在a點時的電勢能小于在b點時的電勢能
例4．如圖所示，在水平向右的勻強電場中，質量為m的帶電小球，以初速度v從M點豎直向上運動，通過N點時，速度大小為2v，方向與電場方向相反，則小球從M點運動到N點的過程(　　)
A．動能增加mv2　　　　　　 B．機械能增加2mv2
C．重力勢能增加mv2 D．電勢能增加2mv2

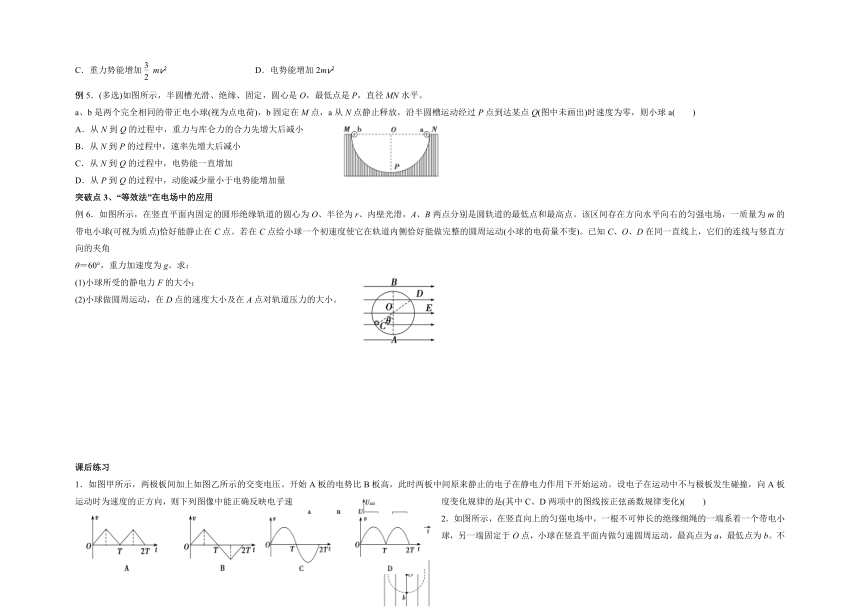

例5．(多選)如圖所示，半圓槽光滑、絕緣、固定，圓心是O，最低點是P，直徑MN水平。
a、b是兩個完全相同的帶正電小球(視為點電荷)，b固定在M點，a從N點靜止釋放，沿半圓槽運動經過P點到達某點Q(圖中未畫出)時速度為零，則小球a(　　)
A．從N到Q的過程中，重力與庫侖力的合力先增大后減小
B．從N到P的過程中，速率先增大后減小
C．從N到Q的過程中，電勢能一直增加
D．從P到Q的過程中，動能減少量小于電勢能增加量
突破點3、“等效法”在電場中的應用
如圖所示，在豎直平面內固定的圓形絕緣軌道的圓心為O、半徑為r、內壁光滑，A、B兩點分別是圓軌道的最低點和最高點。該區間存在方向水平向右的勻強電場，一質量為m的帶電小球(可視為質點)恰好能靜止在C點。若在C點給小球一個初速度使它在軌道內側恰好能做完整的圓周運動(小球的電荷量不變)。已知C、O、D在同一直線上，它們的連線與豎直方向的夾角
θ＝60°，重力加速度為g。求：
(1)小球所受的靜電力F的大小；
(2)小球做圓周運動，在D點的速度大小及在A點對軌道壓力的大小。
課后練習
1．如圖甲所示，兩極板間加上如圖乙所示的交變電壓。開始A板的電勢比B板高，此時兩板中間原來靜止的電子在靜電力作用下開始運動。設電子在運動中不與極板發生碰撞，向A板運動時為速度的正方向，則下列圖像中能正確反映電子速度變化規律的是(其中C、D兩項中的圖線按正弦函數規律變化)(　　)
2．如圖所示，在豎直向上的勻強電場中，一根不可伸長的絕緣細繩的一端系著一個帶電小球，另一端固定于O點，小球在豎直平面內做勻速圓周運動，最高點為a，最低點為b。不計空氣阻力，則下列說法正確的是(　　)
A．小球帶負電
B．靜電力與重力平衡
C．小球在從a點運動到b點的過程中，電勢能減小
D．小球在運動過程中機械能守恒

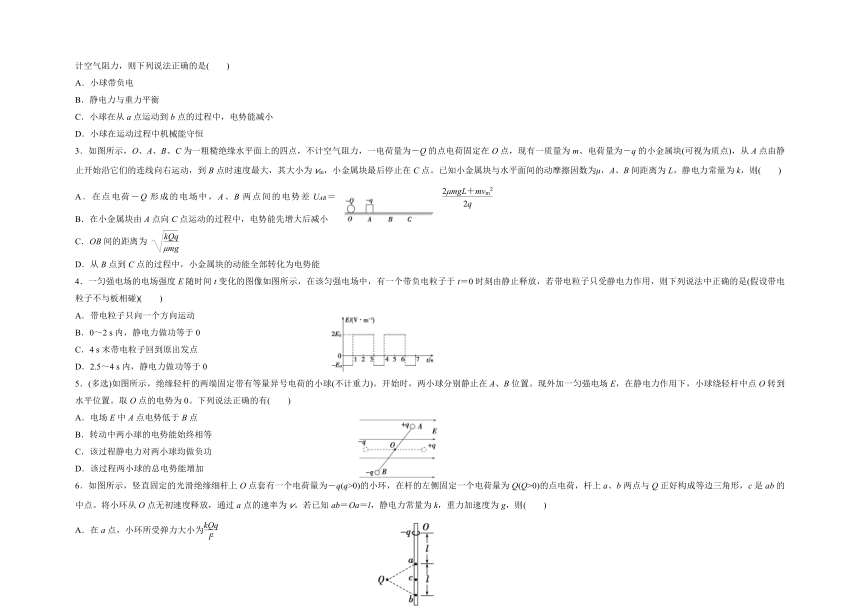

3．如圖所示，O、A、B、C為一粗糙絕緣水平面上的四點，不計空氣阻力，一電荷量為－Q的點電荷固定在O點，現有一質量為m、電荷量為－q的小金屬塊(可視為質點)，從A點由靜止開始沿它們的連線向右運動，到B點時速度最大，其大小為vm，小金屬塊最后停止在C點。已知小金屬塊與水平面間的動摩擦因數為μ，A、B間距離為L(zhǎng)，靜電力常量為k，則(　　)
A．在點電荷－Q形成的電場中，A、B兩點間的電勢差UAB＝
B．在小金屬塊由A點向C點運動的過程中，電勢能先增大后減小
C．OB間的距離為
D．從B點到C點的過程中，小金屬塊的動能全部轉化為電勢能
4．一勻強電場的電場強度E隨時間t變化的圖像如圖所示，在該勻強電場中，有一個帶負電粒子于t＝0時刻由靜止釋放，若帶電粒子只受靜電力作用，則下列說法中正確的是(假設帶電粒子不與板相碰)(　　)
A．帶電粒子只向一個方向運動
B．0～2 s內，靜電力做功等于0
C．4 s末帶電粒子回到原出發點
D．2.5～4 s內，靜電力做功等于0
5．(多選)如圖所示，絕緣輕桿的兩端固定帶有等量異號電荷的小球(不計重力)。開始時，兩小球分別靜止在A、B位置。現外加一勻強電場E，在靜電力作用下，小球繞輕桿中點O轉到水平位置。取O點的電勢為0。下列說法正確的有(　　)
A．電場E中A點電勢低于B點
B．轉動中兩小球的電勢能始終相等
C．該過程靜電力對兩小球均做負功
D．該過程兩小球的總電勢能增加
6．如圖所示，豎直固定的光滑絕緣細桿上O點套有一個電荷量為－q(q>0)的小環，在桿的左側固定一個電荷量為Q(Q>0)的點電荷，桿上a、b兩點與Q正好構成等邊三角形，c是ab的中點。將小環從O點無初速度釋放，通過a點的速率為v。若已知ab＝Oa＝l，靜電力常量為k，重力加速度為g，則(　　)
A．在a點，小環所受彈力大小為
B．在c點，小環的動能最大
C．在c點，小環的電勢能最大
D．在b點，小環的速率為
7．(多選)A、B兩物體質量均為m，其中A帶正電，電荷量為＋q，B不帶電，通過勁度系數為k的絕緣豎直輕質彈簧相連放在水平面上，如圖所示，開始時A、B都處于靜止?fàn)顟B(tài)。現在施加豎直向上的勻強電場，電場強度E＝，式中g(shù)為重力加速度，若不計空氣阻力，不考慮A物體電荷量的變化，則以下判斷正確的是(　　)
A．剛施加電場的瞬間，A的加速度大小為2g
B．從施加電場開始到B剛要離開地面的過程中，A速度大小一直增大
C．從施加電場開始到B剛要離開地面的過程中，A的機械能增加量始終等于A電勢能的減少量
D．B剛要離開地面時，A的速度大小為2g
帶電粒子(帶電體)在電場中運動的綜合問題參考答案
例2．答案　B
解析：設粒子的速度方向、位移方向向右為正。依題意知，粒子的速度方向時而為正，時而為負，最終打在A板上時粒子的位移為負，速度方向?yàn)樨?fù)。分別作出t0＝0、、、時粒子運動的v—t圖像，如圖所示。由于v—t圖線與時間軸所圍面積表示粒子通過的位移，則由圖像知，
0＜t0＜與＜t0＜T時粒子在一個周期內的總位移大于零，＜t0＜時粒子在一個周期內的總位移小于零；t0＞T時情況類似。因粒子最終打在A板上，則要求粒子在每個周期內的總位移應小于零，對照各項可知，B正確。
例1．答案：AD
解析：由題圖可知，場強大小E＝，則粒子在電場中的加速度a＝＝，則粒子在電場中運動的最短時間滿足＝atmin2，解得tmin＝，選項A正確；能從板間射出的粒子在板間運動的時間均為t＝，則任意時刻射入的粒子若能射出電場，則射出電場時沿電場方向的速度均為0，可知射出電場時粒子的動能均為mv02，選項B錯誤；t＝＝時刻進入的粒子，在沿電場方向的運動：先向下加速，后向下減速速度到零；然后向上加速，再向上減速速度到零……如此反復，則最后從O′點射出時有沿電場方向向下的位移，則粒子將從O′點下方射出，選項C錯誤；t＝＝時刻進入的粒子，在沿電場方向的運動：先向上加速，后向上減速速度到零；然后向下加速，再向下減速速度到零……如此反復，則最后從O′點射出時沿電場方向的位移為零，則粒子將從O′點射出，選項D正確。
例3．答案　D
解析：微粒沿直線運動到b點，微粒的合力方向與速度方向在同一直線上，重力方向豎直向下，則受到的靜電力方向水平向左，電場方向水平向右，則a點的電勢高于b點的電勢，故A錯誤；根據能量守恒，微粒的重力勢能、動能、電勢能總量不變，微粒從a點運動到b點重力勢能增大，則動能與電勢能之和減小，故B錯誤；微粒從a點到b點，靜電力、重力均做負功，動能減小，電勢能增大，故C錯誤，D正確。
例4．答案：B
解析：小球動能的增加量ΔEk＝m(2v)2－mv2＝mv2，A錯誤；小球在豎直方向上的分運動為勻減速直線運動，到N點時豎直方向的速度為零，則M、N兩點之間高度差為h＝，小球重力勢能的增加量ΔEp＝mgh＝mv2，C錯誤；靜電力對小球做正功，則小球的電勢能減少，由能量守恒定律可知，小球減小的電勢能等于重力勢能與動能的增加量之和，則電勢能的減少量ΔE減＝mv2＋mv2＝2mv2，D錯誤；由功能關系可知，除重力外的其他力對小球所做的功在數值上等于小球機械能的增加量，即2mv2，B正確。
例5．答案　BC
解析：重力不變，庫侖力一直增大且與重力夾角不斷減小，故合力一直增大，A錯誤；支持力不做功，重力與庫侖力的合力先做正功，后做負功，故動能先增大后減小，即速率先增大后減小，B正確；兩帶電小球間距離一直減小，電勢能一直增加，C正確；從P到Q，重力做負功，電場力做負功，動能轉化為重力勢能和電勢能，動能減小量大于電勢能增加量，D錯誤。
例6．答案：(1)mg　(2)　9mg
解析：(1)小球在C點靜止，受力分析如圖所示：
由平衡條件得F＝mgtan 60° 解得F＝mg。
(2)小球在光滑軌道內側恰好做完整的圓周運動，在D點小球速度最小，對軌道的壓力為零，
則＝m 解得小球在D點的速度vD＝
小球由軌道上A點運動到D點的過程，根據動能定理得
－mgr(1＋cos θ)－Fr sin θ＝mvD2－mvA2
解得小球在A點的速度vA＝2
小球在A點，根據牛頓第二定律得FNA－mg＝m 解得FNA＝9mg
根據牛頓第三定律得，小球在A點對軌道的壓力大小
FNA′＝9mg。
1．答案：A
解析：電子在交變電場中所受靜電力恒定，加速度大小不變，C、D兩項錯誤；從0時刻開始，電子向A板做勻加速直線運動，T后電子所受靜電力反向，電子向A板做勻減速直線運動，直到t＝T時刻速度變?yōu)榱悖笾貜?fù)上述運動，A項正確，B項錯誤。
2．答案：B
解析：由于小球在豎直平面內做勻速圓周運動，所以重力與靜電力的合力為0，即靜電力與重力平衡，則靜電力方向豎直向上，小球帶正電，A錯誤，B正確；從a→b，靜電力做負功，電勢能增大，C錯誤；由于有靜電力做功，機械能不守恒，D錯誤。
3答案：C
解析：小金屬塊從A點到B點過程，由動能定理得－qUAB－μmgL＝mvm2－0，得A、B兩點間的電勢差UAB＝－，故A錯誤；小金屬塊由A點向C點運動的過程中，庫侖力一直做正功，電勢能一直減小，故B錯誤；由題意知，A點到B點過程，小金屬塊做加速運動，B點到C點過程，小金屬塊做減速運動，在B點小金屬塊所受的滑動摩擦力與庫侖力平衡，則有μmg＝k，得r＝，故C正確；從B點到C點的過程中，小金屬塊的動能和減少的電勢能全部轉化為內能，故D錯誤。
4．答案：D
解析：畫出帶電粒子速度v隨時間t變化的圖像如圖所示，v-t圖線與時間軸所圍“面積”表示位移，可見帶電粒子不是只向一個方向運動，4s末帶電粒子不能回到原出發點，A、C錯誤；2s末速度不為0，可見0～2s內靜電力做的功不等于0，B錯誤；2.5s末和4s末，速度的大小、方向都相同，則2.5～4s內，靜電力做功等于0，D正確。
5．答案：AB
解析：沿電場線的方向是電勢降落的方向，可知A點的電勢低于B點，A正確；O點的電勢為零，由對稱性可知，兩小球所在位置的電勢值總是一對相反數，且A點處的電勢為負值，B點處的電勢為正值，故轉動中兩小球的電勢能始終相等，B正確；該過程靜電力對兩小球均做正功，兩小球的總電勢能減少，C、D錯誤。
6．答案：D
解析：在a點，小環所受的靜電力沿aQ方向，大小F＝k，水平方向小環受力平衡，所以小環受到向右的彈力大小FN＝Fsin 60°＝，A錯誤；在c點時，小環水平方向受到靜電力和桿的彈力作用，豎直方向受到重力作用，合力豎直向下，小環有豎直向下的加速度，所以在
c點時小環的動能不是最大，B錯誤；c點距離Q最近，電勢最高，帶負電的小環在c點的電勢能最小，C錯誤；因?yàn)閍、b兩點到Q的距離相等，所以a、b兩點電勢相等，小環從a點到b點，靜電力做功為0，根據動能定理得mgl＝mvb2－mv2，解得vb＝，D正確。
7．答案：ABD
解析：在未施加電場時，A處于平衡狀態，當施加電場的瞬間，A受到的合力為A所受的靜電力，故qE＝ma，解得a＝2g，方向向上，故A正確；B剛要離開地面時，地面對B彈力為0，彈簧彈力等于B的重力即F彈＝mg，對A有Eq＝mg＋F彈，即A所受合力為0，因此從施加電場開始到B剛要離開地面過程，A做加速度逐漸變小的加速運動，即A速度大小一直增大，故B正確；從施加電場開始到彈簧恢復原長的過程，A的機械能增加量等于電勢能的減少量與彈性勢能的減少量之和，從彈簧恢復原長到B剛要離開地面的過程，A的機械能增加量等于電勢能的減少量與彈性勢能的增加量之差，故C錯誤；當B剛要離開地面時，此時B受到彈簧的彈力等于B的重力，從施加電場到B離開地面，彈簧的彈力做功為零，A上升的距離x＝，根據動能定理可知qEx－mgx＝mv2，解得v＝2g，故D正確。
