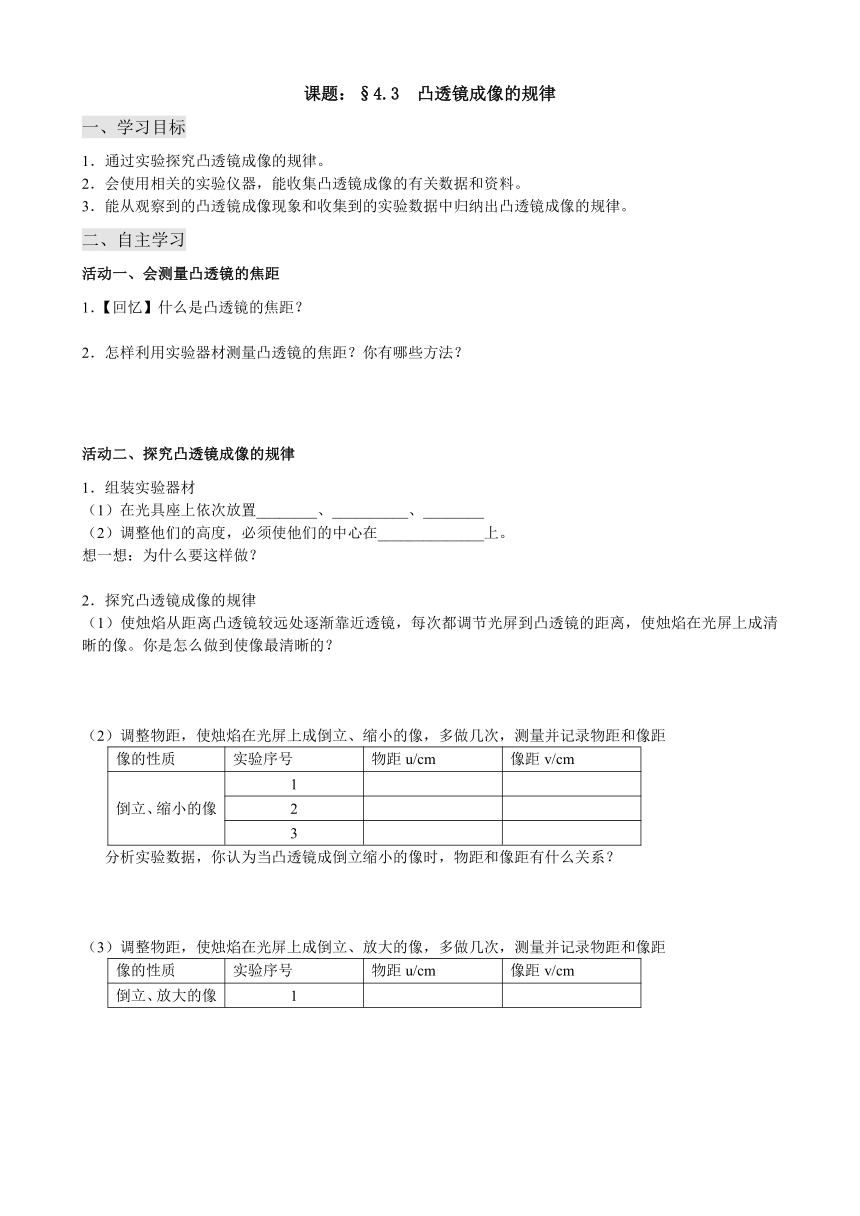

課題：§4.3 凸透鏡成像的規律
一、學習目標
1．通過實驗探究凸透鏡成像的規律。
2．會使用相關的實驗儀器，能收集凸透鏡成像的有關數據和資料。
3．能從觀察到的凸透鏡成像現象和收集到的實驗數據中歸納出凸透鏡成像的規律。
二、自主學習
活動一、會測量凸透鏡的焦距
1．【回憶】什么是凸透鏡的焦距？
2．怎樣利用實驗器材測量凸透鏡的焦距？你有哪些方法？
活動二、探究凸透鏡成像的規律
1．組裝實驗器材
（1）在光具座上依次放置________、__________、________
（2）調整他們的高度，必須使他們的中心在______________上。
想一想：為什么要這樣做？
2．探究凸透鏡成像的規律
（1）使燭焰從距離凸透鏡較遠處逐漸靠近透鏡，每次都調節光屏到凸透鏡的距離，使燭焰在光屏上成清晰的像。你是怎么做到使像最清晰的？
（2）調整物距，使燭焰在光屏上成倒立、縮小的像，多做幾次，測量并記錄物距和像距
像的性質 實驗序號 物距u/cm 像距v/cm
倒立、縮小的像 1
2
3
分析實驗數據，你認為當凸透鏡成倒立縮小的像時，物距和像距有什么關系？
（3）調整物距，使燭焰在光屏上成倒立、放大的像，多做幾次，測量并記錄物距和像距
像的性質 實驗序號 物距u/cm 像距v/cm
倒立、放大的像 1
2
3

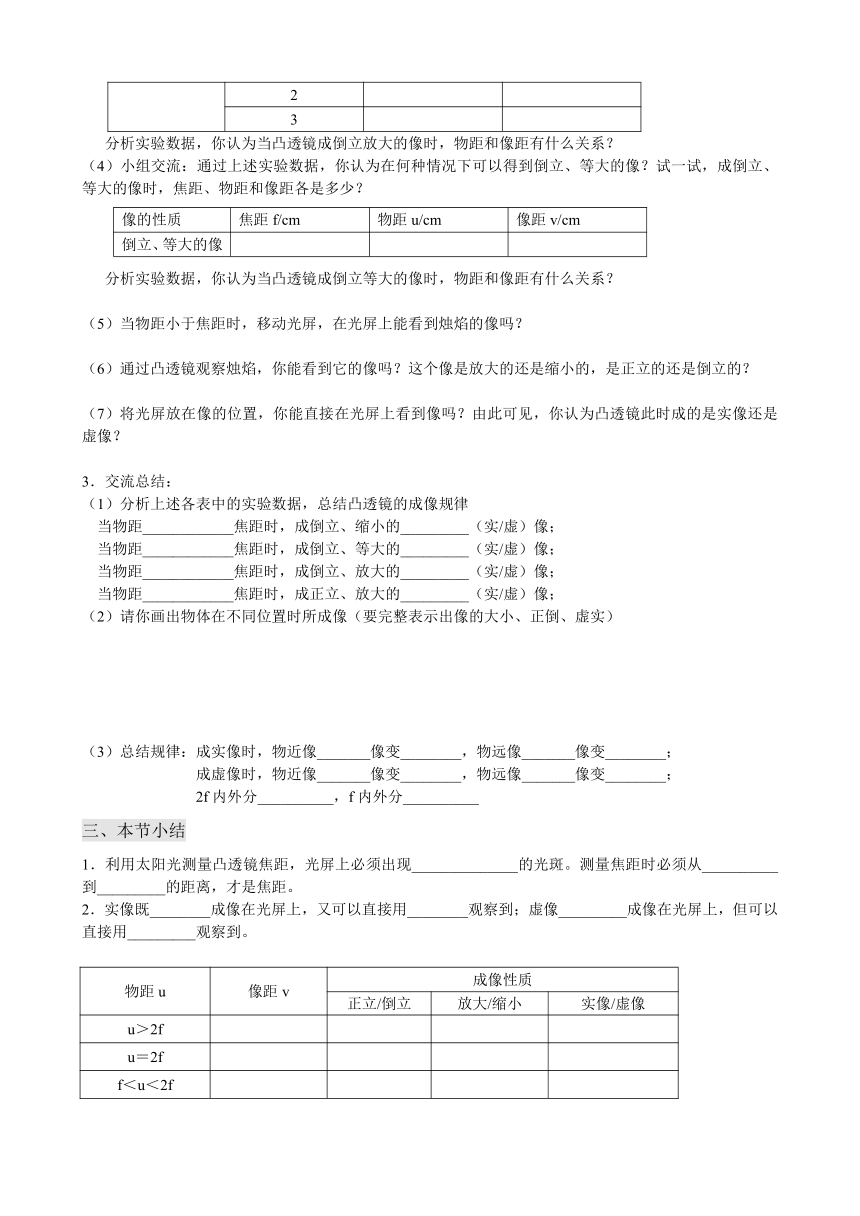

分析實驗數據，你認為當凸透鏡成倒立放大的像時，物距和像距有什么關系？
（4）小組交流：通過上述實驗數據，你認為在何種情況下可以得到倒立、等大的像？試一試，成倒立、等大的像時，焦距、物距和像距各是多少？
像的性質 焦距f/cm 物距u/cm 像距v/cm
倒立、等大的像
分析實驗數據，你認為當凸透鏡成倒立等大的像時，物距和像距有什么關系？
當物距小于焦距時，移動光屏，在光屏上能看到燭焰的像嗎？
通過凸透鏡觀察燭焰，你能看到它的像嗎？這個像是放大的還是縮小的，是正立的還是倒立的？
將光屏放在像的位置，你能直接在光屏上看到像嗎？由此可見，你認為凸透鏡此時成的是實像還是虛像？
交流總結：
（1）分析上述各表中的實驗數據，總結凸透鏡的成像規律
當物距____________焦距時，成倒立、縮小的_________（實/虛）像；
當物距____________焦距時，成倒立、等大的_________（實/虛）像；
當物距____________焦距時，成倒立、放大的_________（實/虛）像；
當物距____________焦距時，成正立、放大的_________（實/虛）像；
（2）請你畫出物體在不同位置時所成像（要完整表示出像的大小、正倒、虛實）
（3）總結規律：成實像時，物近像_______像變________，物遠像_______像變________；
成虛像時，物近像_______像變________，物遠像_______像變________；
2f內外分__________，f內外分__________
三、本節小結
1．利用太陽光測量凸透鏡焦距，光屏上必須出現______________的光斑。測量焦距時必須從__________到_________的距離，才是焦距。
2．實像既________成像在光屏上，又可以直接用________觀察到；虛像_________成像在光屏上，但可以直接用_________觀察到。
物距u 像距v 成像性質
正立/倒立 放大/縮小 實像/虛像
u＞2f
u＝2f
f＜u＜2f
u＝f
u＜f
3．凸透鏡成像規
四、課堂檢測
1．把一個凸透鏡正對著太陽光，在距凸透鏡15cm處得到一個最小最亮的光斑．將點燃的蠟燭放在離凸透鏡14cm處，經凸透鏡所成的像是（　　）
A．正立、放大的虛像B．倒立、放大的實像 C．倒立、縮小的實像 D．正立、放大的實像
2．下列關于凸透鏡成像特點的說法中，錯誤的是（ 　）
A．實像都是倒立的，虛像都是正立的
B．縮小的都是實像，放大的都是虛像
C．縮小的像都是倒立的，放大的像可能是正立的，也可能是倒立的
D．實像和物體分別在凸透鏡的兩側，虛像和物體在凸透鏡的同一側
3．把一個凸透鏡對準太陽光，可在距凸透鏡20cm處得到一個最小最亮的光斑，若將一個物體放在此透鏡前30cm處，可在凸透鏡的另一側得到一個（ ）
A．倒立、放大的實像B．倒立、縮小的實像C．正立、放大的虛像D．正立、縮小的實像
4．某同學拿著一個凸透鏡正對著太陽光，用一張白紙在透鏡的另一側來回移動，得到一個最小、最亮的光斑，測得此時光斑到透鏡光心的距離是6㎝，該同學用此透鏡觀察較小的文字時，看到了正立的較大的字，則較小文字到透鏡的距離（ ）
A．等于12㎝ B．大于6㎝小于12㎝ C．小于6㎝ D．大小12㎝
5．在探究凸透鏡成像規律的實驗中，已知凸透鏡焦距為10cm，當光屏上成一縮小、倒立的燭焰的像時，燭焰（蠟燭）與凸透鏡的距離（ ）
A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝
6．某凸透鏡焦距是10cm，將物體放在離焦點5cm的地方，所成的像（ 　　）
A．一定是實像 B.一定是虛像 C.一定是放大的像 D.一定是縮小的像
7．A1B1是物體AB經過凸透鏡所成的像，如圖所示的情景中，正確的是（　 　）
8．某同學在做透鏡成像的實驗時，將一支點燃的蠟燭放在距離透鏡20cm的地方，當它向透鏡移動時，其倒立的像移動速度大于蠟燭移動速度，則可判斷此透鏡（　 ）
A．是凸透鏡，焦距為20cm B．是凸透鏡，焦距可能為15cm
C．是凹透鏡，焦距為20cm D．是凹透鏡，焦距可能為15cm
9．
如圖甲所示，F為凸透鏡的焦點，P到凸透鏡的距離為2倍焦距。把一只點燃的蠟燭放在P與F的某點上，在凸透鏡的另一側調節光屏的位置可找到一個清晰的燭焰的像，這個像是下圖乙中的（ ）
10．用光具座探究凸透鏡成像規律，先將物體放在凸透鏡前某一位置時恰在透鏡后20cm處的光屏上出現一個與該物體等大的像；若現將物體移至透鏡前5cm處時，在光屏上將出現（　　）
A．倒立放大的實像 B．倒立縮小的實像
C．正立放大的虛像 D．光屏上接收不到像
11．如圖所示，小明同學在“探究凸透鏡成像規律”實驗時，燭焰在光屏上成了一個清晰的像，下列說法正確的是（　　）
A．如果我們在光屏處直接觀察，會看到一個正立放大的像
B．實驗中蠟燭越燒越短，光屏上蠟燭的像向上移動
C．為了從不同方向觀察光屏上的像，光屏應選用較光滑的玻璃板
D．要使光屏上燭焰的像變小，只需將蠟燭靠近凸透鏡
12．把蠟燭放在距離凸透鏡50cm處，在透鏡另一側的光屏上觀察到倒立、縮小的清晰像．那么凸透鏡的焦距不可能是（　　）
A．5cm B．10cm C．20cm D．30cm
13．凸透鏡成像時，縮小實像與放大實像的分界點在物距為凸透鏡的______________處；實像和虛像的分界點在物距為凸透鏡的______________處。
14．在用焦距為10cm的凸透鏡來探究成像規律的實驗中．
(1)如圖所示，將蠟燭、凸透鏡、光屏依次放在光具座上．點燃蠟燭后，調節凸透鏡和光屏的高度，使它們的中心與燭焰中心大致在同一高度．其目的是使像成在_________________。
(2)當燭焰距凸透鏡15cm時，移動光屏，可在光屏上得到一個清晰的倒立、_________(選填“放大”或“縮小”)的實像。
