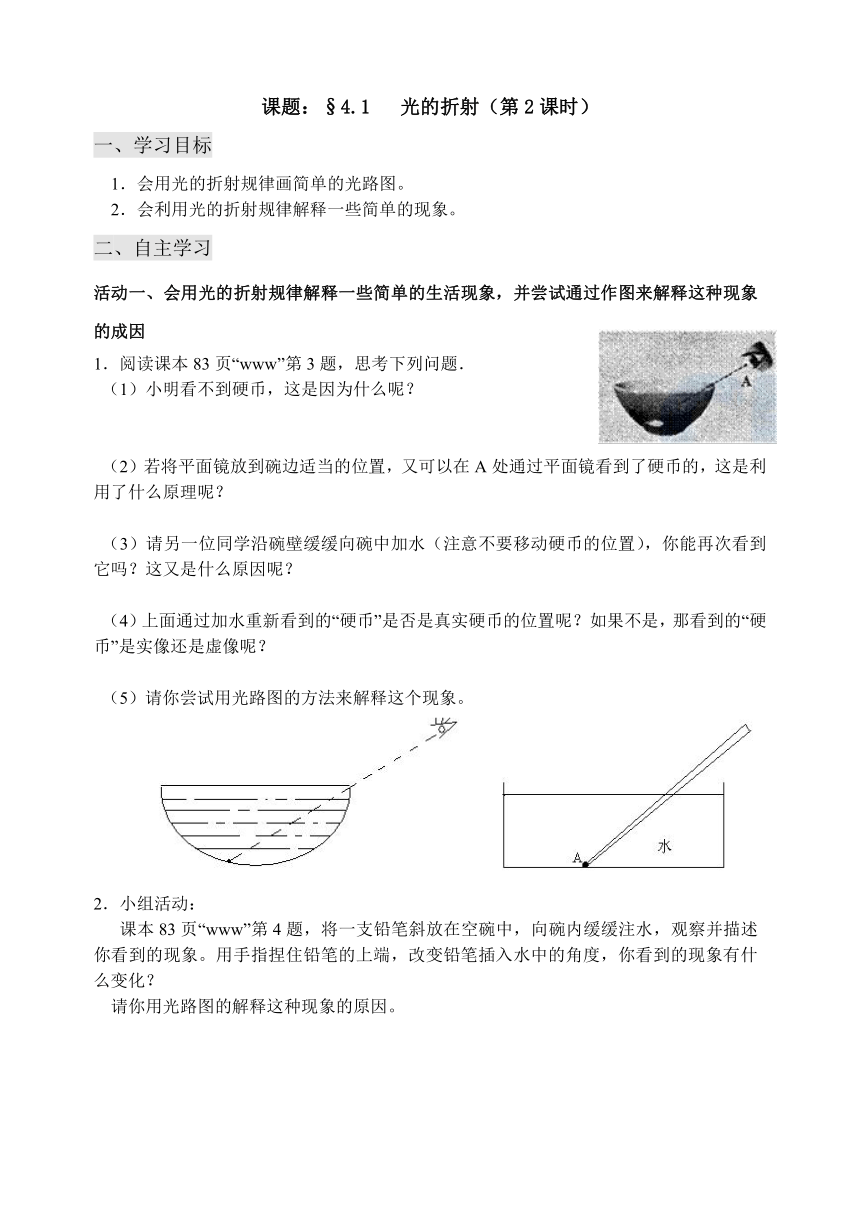

課題：§4.1 光的折射（第2課時）
一、學習目標
1．會用光的折射規律畫簡單的光路圖。
2．會利用光的折射規律解釋一些簡單的現象。
二、自主學習
活動一、會用光的折射規律解釋一些簡單的生活現象，并嘗試通過作圖來解釋這種現象的成因
1．閱讀課本83頁“www”第3題，思考下列問題．
（1）小明看不到硬幣，這是因?yàn)槭裁茨兀?br/>（2）若將平面鏡放到碗邊適當?shù)奈恢茫挚梢栽贏處通過平面鏡看到了硬幣的，這是利用了什么原理呢？
（3）請另一位同學沿碗壁緩緩向碗中加水（注意不要移動硬幣的位置），你能再次看到它嗎？這又是什么原因呢？
（4）上面通過加水重新看到的“硬幣”是否是真實硬幣的位置呢？如果不是，那看到的“硬幣”是實像還是虛像呢？
（5）請你嘗試用光路圖的方法來解釋這個現象。
2．小組活動：
課本83頁“www”第4題，將一支鉛筆斜放在空碗中，向碗內緩緩注水，觀察并描述你看到的現象。用手指捏住鉛筆的上端，改變鉛筆插入水中的角度，你看到的現象有什么變化？
請你用光路圖的解釋這種現象的原因。
活動二、會用光的折射規律，并通過作圖解釋一些簡單的生活現象
1．課本80頁的漫畫中為什么河水實際很深，卻看上去不深？（畫圖分析）
2．漁民在叉魚時，漁夫看到的魚是真實的魚的_____像，這是因?yàn)榘l(fā)生了__________現象的緣故，看到的“魚”是在真實的魚的 方。在漁夫看到魚時，魚也看到漁夫，這是因?yàn)楣饴肥莀________。 （試畫出人眼看到魚的光路圖）
（思考：如何我們用手電筒去照亮看到的魚，那么應該怎樣照呢？是對準看到的魚的像照還是在看到的魚的下方去照呢？）
3．你知道潛水員在水中看岸上的物體往往要比實際物體高還是低呢？為什么？（試畫出人眼看到物體A點的光路圖）
4．交流總結：不管“淺”、“高”，由于光的折射所成的都是 像，且像的位置始終在實際位置的 方。
三、本節小結
生活中由于光的折射形成的現象有： 、 、 ……這些現象形成的都是 像。
四、課堂檢測
1．下列現象中，屬于光的折射現象的是（ ）
A．平靜的水面能清楚地映出岸上的景物
B．晚上，當室內有燈光時，在墻上出現人的影子
C．斜插入水中的筷子，在水下部分看起來向上彎折了
D．人們用平面鏡觀察自己的像
2．如圖所示的現象中，屬于光的折射的是（　 　）
(
M
N
30
0
50
0
)3．如圖所示，光線從一種介質射入另一種介質，ＭＮ是兩介質的分界面，其中一種介質是空氣，則下列說法正確的是（　　 ）
Ａ．ＭＮ左側是空氣，入射角是400
Ｂ．ＭＮ右側是空氣，折射角是600
Ｃ．ＭＮ右側是空氣，反射角是500
Ｄ．ＭＮ左側是空氣，折射角是600
4．某校新建一個噴水池，在池底的中央安裝了一個射燈，池內無水時，射燈發出的一束光照在池壁上，在Ｓ點形成一個亮斑，如圖所示。現在池內注水，水面升至a位置時，站在池旁的人看到亮斑的位置在Ｐ點，如果水面上升到b位置時，人看到亮斑的位置在Ｑ點，則（　 　）
Ａ．Ｐ點在Ｓ點的上方，Ｑ點在Ｓ點的上方
Ｂ．Ｐ點在Ｓ點的上方，Ｑ點在Ｓ點的下方
Ｃ．Ｐ點在Ｓ點的下方，Ｑ點在Ｓ點的上方
Ｄ．Ｐ點在Ｓ點的下方，Ｑ點在Ｓ點的下方
5．站在岸上的人看到平靜的水面下有一靜止的物體，如右圖所示，如果他想用一束強光照亮此物體，則應瞄準（ ）
Ａ.看到的物體　　　　　
Ｂ.看到的物體的下方　　
Ｃ.看到的物體的前方　　
Ｄ.看到的物體的上方
6．潛入水中的潛水員在水中看見岸上的路燈位置變高了，下列所示的四幅光路圖中，能正確說明產生這一現象的原因的是（　 　）
7．以下是關于光現象的一些說法，其中正確的是（　 　）
Ａ．在岸上看到水里的魚比它的實際位置低一些
Ｂ．斜插入盛水的玻璃杯的筷子，看上去好像在水面處折斷了，這是光的反射現象
Ｃ．看到物體成的虛像時，并沒有光線射入我們的眼睛
Ｄ．小孔成像說明了光沿直線傳播
8．如圖所示是軍事觀察孔，虛線表示空氣孔的觀察范圍，現在在孔里嵌入玻璃磚后，觀察范圍將（　 　）
Ａ．變大　　　　
Ｂ．變小　　　　　
Ｃ．不變　　　　
Ｄ．無法確定
9．“湖清映彩霞”和“潭清疑水淺”兩句詩分別敘述了兩種物理現象，前者說的是___________現象，湖面與　　　　鏡相似，后者說的是　　 　　　現象，“疑水淺”
的意思是在湖邊向湖底看，覺得湖底比實際的　　　。
10．如圖所示，斜插在水中的筷子，看起來水下部分向 彎折，這是由于光從 進入 發生 造成的，我們所看到的水下部分的筷子其實是實際筷子的 （虛/實）像。
11．“大漠孤煙直，長河落日圓”詩句中詩人觀察到的落日并非太陽的實際位置，而是光線經過不均勻的大氣時發生了 而成的像，太陽的實際位置在圖中的 （甲／乙）的位置。
12．我們觀察到水中的魚和水中的云，它們形成的原因，前者是由于光的　　　　而形成的　 　（虛／實）像；后者是由于光的　　　　而形成的　　　（虛／實）像。
13．炎熱的夏天，小明和小剛到海水浴場游泳，剛到海邊時，他們看到懸掛著彩帶的巨大氣球漂浮在海面上空，當他們帶著潛水鏡（平面玻璃制作）潛入水中時，從水中仍能看到這個“氣球”，此時看到的“氣球”是由于光的　　　　　所成的虛像，在水中看到的氣球高度比在海邊看到的氣球高度要　　　。
14．如圖所示水面上方有一如圖所示水面上方有一發光點A1 ,水中另有一發光點A 2。人在空氣中看到A 2 在水中的位置就是A 1 在水中的像的位置。畫出：
（1）A 1發出的光經水面反射進入人眼的光路圖；
（2）A 2發出的光進入人眼的光路圖；
15．小陽到水族館參觀，透過玻璃看到水中的一條小魚在Ａ點，而魚的實際位置在Ｂ點，如圖，請畫出人看到魚的光路圖。
