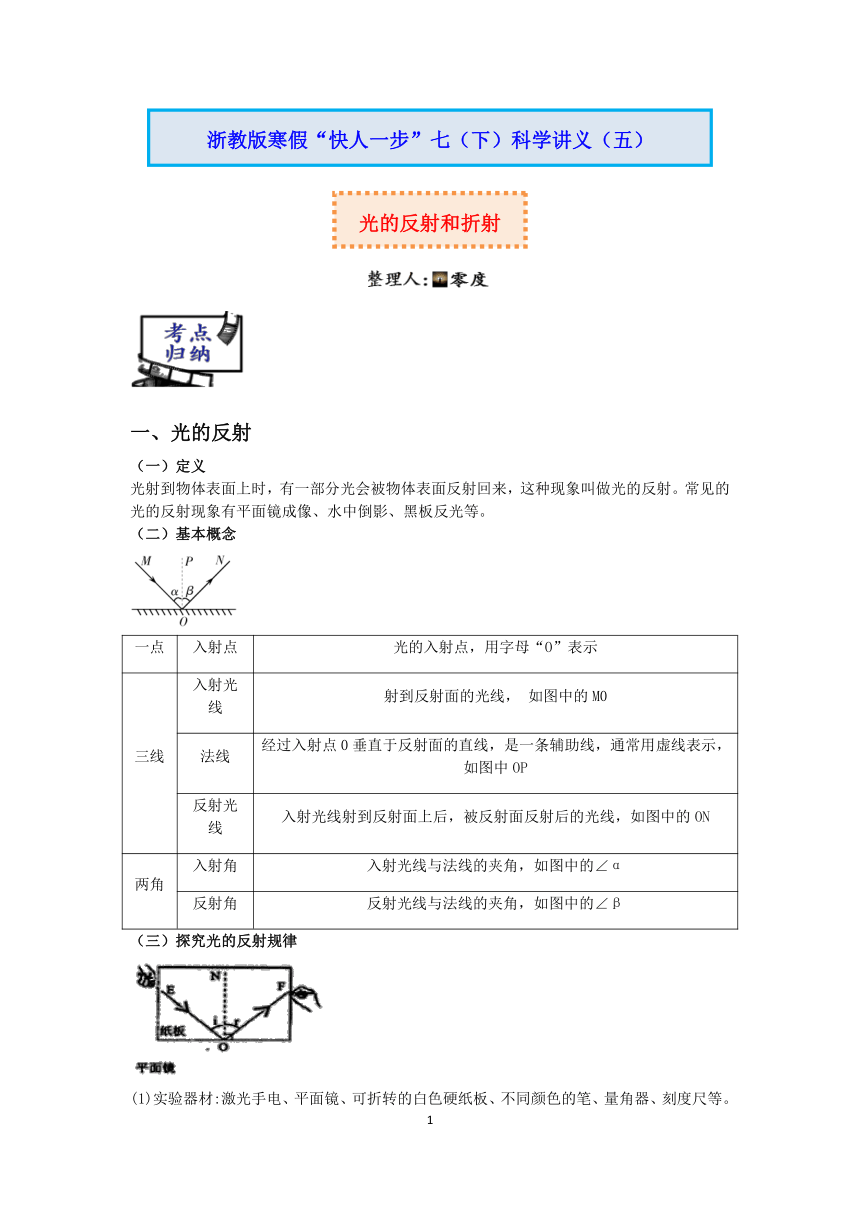

資源簡介 一、光的反射(一)定義光射到物體表面上時,有一部分光會被物體表面反射回來,這種現象叫做光的反射。常見的光的反射現象有平面鏡成像、水中倒影、黑板反光等。(二)基本概念一點 入射點 光的入射點,用字母“O”表示三線 入射光線 射到反射面的光線, 如圖中的M0法線 經過入射點0垂直于反射面的直線,是一條輔助線,通常用虛線表示,如圖中OP反射光線 入射光線射到反射面上后,被反射面反射后的光線,如圖中的ON兩角 入射角 入射光線與法線的夾角,如圖中的∠α反射角 反射光線與法線的夾角,如圖中的∠β(三)探究光的反射規律(1)實驗器材:激光手電、平面鏡、可折轉的白色硬紙板、不同顏色的筆、量角器、刻度尺等。(2)實驗步驟:①把一可繞ON折轉的白色硬紙板豎直放置在平面鏡上,使一束光緊貼紙板射向鏡面的0點,經過平面鏡的反射,沿著另一個方向射出,在紙板上用紅色筆描出入射光線和反射光線的徑跡②改變?nèi)肷涔饩€的方向,重做兩次。分別換用其他顏色的筆描出入射光線和反射光線的徑跡。③以法線ON為轉軸,將紙板B繞法線ON緩慢旋轉,觀察在紙板B上還有沒有反射光線。④取下硬紙板,用量角器量出入射角和反射角。(3)實驗結論:在反射現象中,入射光線、反射光線法線在同一平面內;反射光線和入射光線分居法線的兩側;反射角等于入射角。這就是光的反射定律。(4)探究光的反射規律的實驗解讀。①在探究光的反射規律實驗中,要使入射光線沿著白色硬紙板的表面斜射到平面鏡上的0點,這樣可以在白色硬紙板上顯示光的傳播路徑,便于觀察和記錄入射光線和反射光線的位置。②白色硬紙板與平面鏡垂直放置,此時ON就是法線所在的位置。③將紙板B沿ON向后轉動,紙板上將看不到反射光線,這是因?yàn)閮蓚€(gè)面不在同平面內,是為了探究反射光線和入射光線是否在同一平面內。④將入射光線逆著原反射光線的方向射到平面鏡上,反射光線將逆著原入射光線的方向射出,說明光路具有可逆性。⑤實驗中紙板的作用:顯示光的傳播路徑,驗證反射光線、入射光線和法線在同一平面內,顯示反射角隨入射角的變化情況。⑥多測幾組入射角和反射角的目的:尋找實驗的普遍規律,避免實驗的偶然性。(四)鏡面反射和漫反射反射分鏡面反射和漫反射,平行光線入射到平而光滑反射面上,反射光線還是平行射出,這種反射是鏡面反射;平行光線入射到粗糙的反射面上,反射光線射向四面八方,這種反射是漫反射,鏡面反射和漫反射都遵守光的反射定律。說明:①反射定律的應用要注意是同一平面內。②入射角是指入射光線與法線的夾角;反射角是指反射光線與法線的夾角。③反射時,反射角等于入射角,不能說入射角等于反射角。④鏡面反射和漫反射的共同點是每條光線都遵循光的反射定律,不同點是鏡面反射的反射光線朝某一方向,而漫反射的反射光線朝著各個方向。二、平面鏡(一)平面鏡成像的原理:光的反射平面鏡所成的像是物體發出(或反射)的光線射到鏡面上發生反射,由反射光線的反向延長線在鏡后相交而形成的。點光源P在鏡后的像P'并不是實際光線會聚而成的,而是由反射光線的反向延長線相交而成的,人逆著反射光線看,覺得光線好像由P'點射出,而實際上像并沒有發出光,所以P'叫P的虛像。如果把光屏放在P'處,是接收不到這個像的,所以虛像只能用眼睛看到,而不能呈現在光屏上。(二)平面鏡成像特點的探究實驗器材:玻璃板、刻度尺、蠟燭、火柴、白紙。簡要步驟:(1)在桌上鋪一張白紙,紙上豎-塊玻璃板,作為平面鏡。在紙上記下平面鏡的位置。(2)選取兩支大小相同的蠟燭,把一支點燃的蠟燭放在玻璃板的前面,可以看到它在玻璃板后面的像。再拿一支沒有點燃的蠟燭,豎立著在玻璃板后面移動,直到看上去它跟前面那支蠟燭的像完全重合,在紙上記下兩支蠟燭的位置。實驗時注意觀察蠟燭的大小和它的像的大小是否相同。(3)改變點燃的蠟燭的位置,重做上面的實驗。量出每次實驗中兩支蠟燭到玻璃板的距離,并比較它們的大小和位置關系。分析與論證:未點燃的蠟燭和點燃蠟燭的像完全重合,說明像和物體大小相等。經過測量可知,像與物體到平面鏡的距離相等。(三)平面鏡成像的特點平面鏡成像的特點可概括為“等大、垂直、等距、左右相反、正立虛像”。即平面鏡所成的像與物體關于鏡面對稱。(1)等大:像和物體的大小相等。(2)垂直:像和物體的對應點連線跟鏡面垂直。(3)等距:像到鏡面的距離和物體到鏡面的距離相等。(4)左右相反:像和物體左右是相反的。(5)正立虛像:物體在鏡中所成的像是正立的虛像,只能用眼睛觀察到,不能用光屏去承接。【能力拓展】①有時候無法使后面的蠟燭與前面蠟燭所成的像完全重合是因?yàn)椴AО迮c桌面不垂直。②實驗中宜選擇較薄的玻璃板,避免因前、后兩個玻璃表面成的像不重合而有一定的錯位,便于確定像的位置。③為了使觀察到的像更為清晰,本實驗最好在較暗的環境中進行。后面的蠟燭“不點燃”是為了防止光線太強對像的觀察造成于擾。且像的燭焰與點燃的蠟燭的燭焰不能完全重合,影響實驗結論的得出。③用玻璃板代替平面鏡的目的:是便于找到并確定像的位置④取兩支大小相同的蠟燭:目的是便于比較像與物的大小關系三、光的折射入射光線AO,折射光線OB,法線NN′在同一平面內。折射光線和入射光線分別位于法線兩側。光從空氣斜射入水或玻璃表面時,折射光線向法線偏折,折射角β小于入射角α。入射角α增大時,折射角β也增大。如果光從水中斜射入空氣中時,折射光線將偏離法線,折射角大于入射角。光的折射也遵循光路可逆,如果入射光線沿BO射入到點O,折射光線一定沿OA折射(如圖所示)。說明:①光必須斜射時,才能發生折射現象。②解釋光現象或作圖時要注意:人眼看物體是物體發出或反射的光射入人的眼睛,而不是人眼發出光射到物體上。③光垂直射到水或玻璃表面時傳播方向不改變,即垂直于界面時三線重合兩角為0°,這是一種特殊情況。例1、一束激光以入射角i=45°照射液面,其反射光在固定的水平光屏上形成光斑B,如圖所示,如果反射光的光斑位置在光屏上向右移動了2cm,則可判斷液面可能( )A.上升了1cm B.上升了 cm C.下降了 cm D.下降了1cm例2、如圖所示,物體AB直立于垂直放置的平面鏡前.現在物體與平面鏡之間稍靠近鏡面上方的一側插入一塊不透光的木板CD,木板CD的下端與物體AB的中點等高,則物體在平面鏡內 ( )A.只有AB上半部分的虛像 B.不出現AB的虛像C.只有AB下半部分的實像 D.仍有AB完整的虛像例3、如圖所示,當玻璃杯中沒有水時,在A處發出一束光,在杯壁上的B處形成一個光斑。在不考慮杯壁對光的反射的條件下,當往杯中加水時,下列說法正確的是( )A.當水面至CD時,光斑仍在B處 B.當水面至EF時,光斑仍在B處C.當水面至CD時,光斑移至B的上方D.當水面至EF時,光斑移至B的上方例4、下面兩圖都是時鐘在平面鏡中成的像,它們的實際時間是甲: ;乙: 。例5、為探究平面鏡成像規律,小金進行了如圖實驗。(1)小金應選擇________(選填“平面鏡”或“玻璃板”)作為實驗材料之一,以便觀察到其后方的蠟燭,更好地確定像的位置。(2)小金按圖實驗,將蠟燭靠近(1)中所選的材料一段距離,蠟燭的像的大小________(選填“變大”或“變小”或“不變”)。(3)實驗時點燃蠟燭的目的是________。1.如圖所示,對下列光學現象的描述或解釋錯誤的是( )A.圖中漫反射的光線盡管雜亂無章,但每條光線仍然遵循光的反射定律B.圖中木工師傅觀察木板是否平整,是利用了光的直線傳播特點C.圖所示炎熱夏天公路.上的海市蜃樓景象,是由光的反射現象造成的D.圖是太陽光經過三棱鏡色散后的色光排列情況2.小胡陪媽媽買鞋子,如圖是媽媽在試鞋過程中的情景,小胡對部分情景的分析合理的是( )A.媽媽越面鏡像越大B.鏡中的像是等大的實像C.走向另一塊更小的平面鏡,媽媽的像將變小D.媽媽要看鞋的后面,把一只腳順時針旋轉90度,則像逆時針旋轉90度3.如圖所示,一容器內盛有水,容器的下方有一閥門k,一束與水平方向成40°角的入射光由空氣射入水中,在容器底部形成光斑。打開閥門讓水從小孔慢慢流出,在水流出的過程中,觀察到的光斑的移動方向( )A.向左移動 B.向右移動 C.不移動 D.無法判斷4.如圖所示,MN是兩種均勻介質的分界面,已知兩種介質其中一種是空氣,當光線從介質A射到介質B時,入射角等于 ,折射角等于 ,其中介質 是空氣。5.如圖所示是小明採究光的反射規律的實驗裝置,在平面鏡上放一塊硬紙板,紙板可以繞ON轉折的E、F兩部分組成。(1)實驗時,小明先將E、F兩部分位于同一平面內,讓一束光貼著紙板E射到平面鏡上,但是在紙板F上沒有看到反射光的徑跡,原因可能是________。(2)改正錯誤后,入射光和反射光的徑跡同時在紙板上現如圖所示.同學們能從紙板前不同的方向都能看到光的徑跡,這是因?yàn)楣庠诩埌迳戏瓷薩_______反射。(3)小明讓一束光貼著紙板E射到平面鏡上,在紙板F上可看到反射光的徑跡。三次改變?nèi)肷浣堑拇笮。瑢?shí)驗所測得數據如表所示,他根據表中數據得出的結論和其他同學的結論并不一致,請你分析小明測量實驗數據過程中出現的問題可能是________ 。實驗次數 入射角 發射角1 20° 70°2 30° 60°3 50° 40°(4)用三條不同角度的入射光線進行實驗,目的是為了________。6.為探究平面鏡成像規律,小金進行了如圖實驗。(1)小金應選擇________(選填“平面鏡”或“玻璃板”)作為實驗材料之一,以便觀察到其后方的蠟燭,更好地確定像的位置。(2)小金按圖實驗,將蠟燭靠近(1)中所選的材料一段距離,蠟燭的像的大小________(選填“變大”或“變小”或“不變”)。(3)實驗時點燃蠟燭的目的是________。7.課堂上,老師用一套科學器材進行“研究光的反射定律”的實驗演示,得出了正確的結論。實驗次數 入射角 反射角1 15° 75°2 30° 60°3 45° 45°(1)根據光的反射定律,如果入射角為20°,則反射角的大小是________。(2)課后,某同學利用同一套實驗器材,選擇入射角分別為15°、30°、45°的三條光線,結果得到了不同的數據,如上表所示。經檢查,三次實驗中各角度的測量值都是準確的,但總結的規律卻與反射定律相違背。你認為其中的原因應該是________。8.在探究“平面鏡成像特點”的實驗中,小瑩所在小組的同學們選取一塊薄平板玻璃、兩根完全相同的蠟燭A和B、刻度尺、白紙、火柴等器材進行實驗,如圖甲所示。(1)小瑩將蠟燭A豎直放在水平桌面的白紙上,點燃蠟燭A,她發現:平板玻璃中蠟燭A的像偏低且傾斜。你認為在圖乙所示的1、2、3 三幅圖中,圖 是產生以上實驗現象的原因。(2)器材調整正常后,若不計薄平板玻璃的厚度,當蠟燭A距平板玻璃10 cm時,則蠟燭B與蠟燭A相距 cm才能與蠟燭A的像完全重合。(3)如圖所示,小瑩把四個模型分別面對玻璃直立在桌面上,用于研究像與物左右位置關系,此時最好選用 (填字母)。1.如圖所示,若要讓反射光線射中目標,在激光筆不動的情況下,可將平面鏡( )A.順時針轉動 B.逆時針轉動C.水平向右移動 D.水平向左移動2.光從空氣斜射到水面發生光的反射和折射現象,已知入射光線與水面的夾角為30°,則下列說法正確的是( )A.入射角等于30° B.反射角等于60°C.折射角大于60° D.折射角等于0°3.如圖所示,該視力表進行測試時,被測者需距離視力表5米,因受到場地限制,可利用平面鏡來增距。以下是某同學檢查視力時的情景,下列說法正確的是( )A.鏡中視力表的像是實像 B.該同學應距離視力表2米處進行測試C.該同學應距離視力表1米處進行測試 D.鏡中視力表的像是由光的折射形成的4.在學習了“光的折射”相關知識后,小明為了進一步探究:人在液體上方不同角度觀察液體中同一物體所成像的位置是否發生變化,他利用透明水槽、白色硬紙板、橡皮泥板、激光筆等器材按如圖所示裝置進行如下實驗:①在水槽底部的頂點位置S處放置一激光筆,并向水槽內加入一定量的清水。②打開激光筆,讓激光沿著硬紙板傳播,并調整激光筆與水平面之間的夾角,使折射光線對準水面上方人眼的位置E點。③用鉛筆沿著E1O方向伸入水面以下并戳中橡皮泥板s滾光筆記錄凹陷點為A,即為此時人在E1點所看到的激光筆。④重復步驟②③,使激光筆分別射中水面上方的E2、E3點,并記錄橡皮泥板上的凹陷點分別為B、C。③倒掉水,用刻度尺分別測量頂點S與檬皮泥板上的凹陷點A、B、C之間的距離為S1、S2、S3。(1)實驗中,小明讓激光沿著硬紙板傳播的目的是________。(2)若人的視線與液面的夾角越小,觀察到物體所成像的位置越淺。則實驗中所測量的s,s的大小關系應為________。(3)為了使實驗結論更具普遍性,則小明還應進一步增加怎樣的實驗?________。5.如圖所示,激光筆發出的一束光從空氣中的A點斜射到水面上的O點,經反射在足夠長的刻度尺上形成一光點B。(1)若入射光線與界面所成的夾角為37度,則反射角為________度。(2)保持入射點O不變,將激光筆豎直靠近空氣與水的界面,則在刻度尺上形成的光點將會________(選填“向上”或“向下”)移動。(3)圖中折射光線在刻度尺上也形成一個光點C(圖中未標出),則B、C兩光點到界面的距離大小關系是:SBD________SCD(選填“>”、“<”和“=”)。6.小紅和同學在探究平面鏡成像的特點時,在水平桌面上用玻璃板、兩支相同的蠟燭、白紙、刻度尺等器材進行實驗。(1)用玻璃板代替平面鏡做實驗,其好處是: ,玻璃板應該 放置在水平桌面上。(2)小紅經過仔細觀察,通過玻璃板看到了同一支蠟燭的兩個挨得很近的像,產生這種現象的原因是 。解決上面的問題后蠟燭B與蠟燭A的像能夠完全重合,說明 。(3)圖乙是他們經過三次實驗后,在白紙上記錄的像與物對應點的位置。他們下一步應該怎樣利用和處理這張“白紙”上的信息得出實驗結論 。7.小晨在做“探究平面鏡成像的特點”的實驗,如圖所示。(1)實驗時小晨選擇較薄的玻璃板代替平面鏡來研究平面鏡成像的特點,優點在于既能看到A的像,又能看到后面的蠟燭B,其原理為 (填字母)。A.兩者都是光的反射形成的B.前者是光的反射形成的,后者是光的直線傳播形成的C.兩者都是光的折射形成的D.前者是光的反射形成的,后者是光的折射形成的(2)移去后面的蠟燭B,并在原位置上放一光屏,發現光屏上 (填“能”或“不能")成正立的像。(3)實驗中,如果采用厚玻璃板,觀測到蠟燭A通過玻璃板在不同的位置成兩個清晰的像,且測得兩個像之間的距離為0.8 cm,則玻璃板的厚度為 cm。(4)實驗中如果玻璃板沒在水平桌面上豎直放置,則會導致的后果是 。答案及解析例1、D【解析】如下圖所示:因?yàn)樗倪呅蜝CED為平行四邊形, 所以DE=BC=2cm;因?yàn)閮蓷l法線都與水面垂直, 所以兩條法線相互平行; 那么∠DGF=∠i=45°;因?yàn)椤螪GF=∠EGF=45°, 所以△DGE為等腰直角三角形。因?yàn)镚F與DE垂直, 那么GF為斜邊DE的中線;那么GF=。 因此可判斷液面可能下降了1cm。 故選D。例2、D【解析】平面鏡成像的特點是:物體經平面鏡成的是虛像,物體和像之間大小相等,左右相反,物體和像到鏡面的距離相等,物體和像的連線與鏡面垂直。【解答】過B點做B關于鏡面的對稱點B′,過A點的任意兩條光線沿CD的最下邊緣射到鏡面上,由光的反射定律可作出像點A′,連接A′B′如圖所示,由圖可知,AB在平面鏡里仍有AB完整的虛像A'B'。例3、B【解析】根據光沿直線傳播和光的折射規律判斷。【解答】光從水中射入空氣中時,折射角大于入射角,則當水面到達CD時,如下圖所示:此時光斑的位置再B的下方,故A、C錯誤;當水面到達EF時,光始終在水中沿直線傳播,不會發生折射,因此光斑的位置再次回到B處,故B正確,D錯誤。例4、3:40;12:05【解析】根據平面鏡成像的對稱性分析解答。【解答】(1)如甲圖所示,實際的表針位置與它們的像關于12點和6點的連線對稱,如下圖所示:實際實際為3:40.(2)根據平面鏡成像的特點可知,電子表盤的數字與實際數字關于紙面對稱,只需將試卷左右翻篇即,如下圖所示:實際時間為12:05。例5、(1)玻璃板 (2)不變 (3)使像更加清晰【解析】(1)玻璃板是半透明的,既可以讓前面的蠟燭在里面成像,也可以通過玻璃板看到后面的蠟燭。通過這支蠟燭的移動,讓其與前面蠟燭的像完全重合,從而找到像的位置;(2)根據“物像等大”的規律解答;(3)物體越明亮,發出的光線越多,所成的像自然更清晰。【解答】(1)小金應選擇玻璃板作為實驗材料之一,以便觀察到其后方的蠟燭,更好地確定像的位置。(2)小金按圖實驗,將蠟燭靠近(1)中所選的材料一段距離,蠟燭的像的大小不變;(3)實驗時點燃蠟燭的目的是使像更加清晰。1.C【解析】A.圖中漫反射的光線盡管雜亂無章,但每條光線仍然遵循光的反射定律,故A正確不合題意;B.圖中木工師傅觀察木板是否平整,是利用了光的直線傳播特點,故B正確不合題意;C.圖所示炎熱夏天公路上的海市蜃樓景象,是由光的折射現象形成的,故C錯誤符合題意;D.圖中,太陽光經過三棱鏡后,對紅光的偏折能力最弱,對紫光的偏折能力最強,故D正確不合題意。2.D【解析】A.根據平面鏡成像的“物像等大”的規律可知,媽媽面鏡時,它的像大小不變,故A錯誤;B.鏡中的像是等大的虛像,故B錯誤;C.平面鏡所成像的大小只與物體的大小有關,與平面鏡的大小無關,故C錯誤;D.根據平面鏡成像的對稱性可知,把一只腳順時針旋轉90度,則像逆時針旋轉90度,故D正確。3.B【解析】打開閥門后,水面不斷下降,根據光的折射規律分別做出原來的折射光線和后來的折射光線,比較它們與容器底面的交點位置即可。【解答】當光從空氣斜射入水中時,折射角小于入射角,作圖如下:如上圖所示,觀察到光斑向右移動,故B正確,而A、C、D錯誤。4.40°;60°;B【解析】首先根據反射定律和折射規律確定入射光線、反射光線和折射光線,再計算對應角的大小即可。【解答】如下圖所示,∠COE為反射角,大小為:90°-50°=40°。根據“反射角等于入射角”可知,入射角∠COG=40°。∠FOD為為折射角,大小等于:90°-30°=60°。此時折射角大于入射角,根據光的折射規律可知,即光線從一種介質射入空氣,即B為空氣。5.(1)紙板未與平面鏡垂直 (2)漫 (3)將反射光線與鏡面的夾角當成反射角(4)避免實驗的偶然性,得出普遍規律【解析】(1)反射光線、法線和入射光線都在與鏡面垂直的同一平面內,如果紙板沒有與鏡面垂直,那么在紙板上只能看到入射光線,不能看到反射光線;(2)漫反射的反射光線射向四面八方,雖然比較微弱,但是可以保證我們從不同角度看到物體;鏡面反射的光線集中在同一方向,其它方向幾乎沒有光線,一片黑暗。(3)在光的反射現象中,反射角是反射光線和法線的夾角,它與反射光線與鏡面的夾角之和正好等于90°;(4)不斷改變?nèi)肷涔獾慕嵌龋瑥亩占礁嗟姆瓷浣堑慕嵌刃畔ⅲ欣诘玫礁毡榈囊?guī)律,避免結論的偶然性。【解答】(1)實驗時,小明先將E、F兩部分位于同一平面內,讓一束光貼著紙板E射到平面鏡上,但是在紙板F上沒有看到反射光的徑跡,原因可能是紙板未與平面鏡垂直。(2)改正錯誤后,入射光和反射光的徑跡同時在紙板上現如圖所示.同學們能從紙板前不同的方向都能看到光的徑跡,這是因?yàn)楣庠诩埌迳戏瓷寺瓷洹?br/>(3)小明測量實驗數據過程中出現的問題可能是:將反射光線與鏡面的夾角當成反射角;(4)用三條不同角度的入射光線進行實驗,目的是為了避免實驗的偶然性,得出普遍規律。6.(1)玻璃板 (2)不變 (3)使像更加清晰【解析】(1)玻璃板是半透明的,既可以讓前面的蠟燭在里面成像,也可以通過玻璃板看到后面的蠟燭。通過這支蠟燭的移動,讓其與前面蠟燭的像完全重合,從而找到像的位置;(2)根據“物像等大”的規律解答;(3)物體越明亮,發出的光線越多,所成的像自然更清晰。【解答】(1)小金應選擇玻璃板作為實驗材料之一,以便觀察到其后方的蠟燭,更好地確定像的位置。(2)小金按圖實驗,將蠟燭靠近(1)中所選的材料一段距離,蠟燭的像的大小不變;(3)實驗時點燃蠟燭的目的是使像更加清晰。7.(1)20° (2)將反射光線與反射面(或鏡面)的夾角作為反射角【解析】(1)在光的反射現象中,反射角等于入射角,據此計算即可;(2)在光的反射現象中,反射角是反射光線和法線的夾角,而反射角和反射光線與鏡面的夾角之和正好是90°,據此分析即可。【解答】(1)根據光的反射定律“反射角等于入射角”可知,如果入射角為20°,則反射角的大小是20°;(2)分析表格數據可知,反射角應該分別為15°、30°和45°,它們和表格中對應的反射角之和正好都是90°,那么表格中記錄的應該不是反射角,而是反射光線與鏡面的夾角。8.(1)3 (2)20 (3)A【解析】(1)根據平面鏡成像的特點可知,蠟燭在平面鏡中所成的像與物體關于平面鏡對稱,如下圖所示:則圖3是產生以上實驗現象的原因。(2)根據平面鏡“物像等距”的規律可知,蠟燭A到玻璃的距離為10cm時,它的像到玻璃的距離也是10cm,那么像到A的距離就是:10cm+10cm=20cm。因?yàn)橄灎TB與A的像重合,所有蠟燭B與A相距20cm。(3)要探究平面鏡成像的位置關系,所選擇的物體就不能是左右對稱的。根據圖片可知,只有字母C不是左右對稱的,故選A。1.B【解析】激光筆不動,則入射光線的位置不變,將目標和鏡面上的入射點相連,得到后來的反射光線。接下來作出反射光線和入射光線的夾角的角平分線,這就是法線,最后通過入射點作法線的垂線,這就是后來鏡面的位置。最后與原來的位置比較,從而確定鏡面的旋轉方向。【解答】如下圖所示:若要讓反射光線射中目標,在激光筆不動的情況下,可將平面鏡逆時針方向轉動,故B正確,而A、C、D錯誤。2.B【解析】入射光線與水面的夾角為30°,則入射角為:90°-30°=60°。根據“反射角等于入射角”可知,反射角為60°。光從空氣斜射入水中時,折射角小于入射角,即折射角小于60°,故B正確,而A、C、D錯誤。3.B【解析】平面鏡成像的特點:物像等距、物像等大、連線垂直和虛像,據此分析判斷。A.鏡中視力表的像是虛像,故A錯誤;視力表在平面鏡中成的像在鏡面左側3.5m處,那么該同學應距離視力表的距離為:3.5m+3.5m-5m=2m,故B正確,C錯誤;鏡中視力表的像是由光的反射形成的,故D錯誤。4.(1)將光的傳播路徑呈現在硬紙板上,便于觀察和記錄像的位置(2)s1(3)將水槽中的水更換為其他種類的液體重復上述實驗【解析】(1)如果沒有硬紙板的襯托,那么我們只能看到一個亮點,不能看到激光傳播的路徑。而借助硬紙板的襯托,激光在其表面發生漫反射,我們就可以看到傳播路徑,從而觀察記錄像的位置;(2)根據圖片可知,像到容器底部的距離s和像到液面的深度h相加正好等于液面的高度,據此分析;(3)還用不同器材,多做幾次實驗,從而收集到更多的實驗數據,這樣得出的結論會避免偶然性,增加客觀準確性。【解答】(1)實驗中,小明讓激光沿著硬紙板傳播的目的是將光的傳播路徑呈現在硬紙板上,便于觀察和記錄像的位置。(2)若人的視線與液面的夾角越小,觀察到物體所成像的位置越淺,即像到液面的深度h變小。根據像到容器底部的距離s和像到液面的深度h相加正好等于液面的高度,且液面的深度保持不變可知,對應的像到容器底部的距離會增大,即s1(3)為了使實驗結論更具普遍性,則小明還應進一步增加怎樣的實驗:將水槽中的水更換為其他種類的液體重復上述實驗。5.(1)53 (2)向下 (3)<【解析】(1)首先用90°減去入射光線和界面的夾角得到入射角,再根據“反射角等于入射角”計算反射角;(2)分析激光筆靠近水面的過程中入射角的改變,進而確定反射角的改變,最終確定B點位置的變化;(3)根據光的折射規律判斷。【解答】(1)若入射光線與界面所成的夾角為37度,那么入射角為:90°-37°=53°;根據“反射角等于入射角”可知,則反射角為53°;(2)保持入射點O不變,將激光筆豎直靠近空氣與水的界面,那么入射角會增大。根據“反射角等于入射角”可知,反射角也會增大,則在刻度尺上形成的光點將會向下移動;(3)當光從空氣斜射入水中時,折射角小于入射角,那么:圖中折射光線在刻度尺上也形成一個光點C,則B、C兩光點到界面的距離大小關系是:SBD6.(1)便于觀察到像的位置;垂直(2)玻璃板較厚,前后兩個表面各成一個像;像與物大小相等(3)連接物與像的對應點,觀察連線是否與鏡面垂直,分別測量物距與像距【解析】(1)玻璃板是半透明的,不但能夠看到蠟燭A的像,還可以透過玻璃看到后面的蠟燭B,從而移動蠟燭B與蠟燭A的像重合,找到像的位置。只有玻璃板與水平桌面垂直時,蠟燭A所成的像才會成在桌面上,才能使蠟燭B與A的像完全重合。(2)玻璃板有前后兩個面,光線會發生兩次反射,從而形成前后兩個像。完全重合后,說明像和物體的大小相等,且形狀相同。(3)根據探究平面鏡成像特點的實驗過程解答。【解答】(1)用玻璃板代替平面鏡做實驗,其好處是: 便于觀察到像的位置,玻璃板應該垂直放置在水平桌面上。(2)小紅經過仔細觀察,通過玻璃板看到了同一支蠟燭的兩個挨得很近的像,產生這種現象的原是:玻璃板較厚,前后兩個表面各成一個像。解決上面的問題后蠟燭B與蠟燭A的像能夠完全重合,說明像與物大小相等。(3)圖乙是他們經過三次實驗后,在白紙上記錄的像與物對應點的位置。他們下一步應該這樣操作:連接物與像的對應點,觀察連線是否與鏡面垂直,分別測量物距與像距。7.(1)D(2)不能(3)0.4(4)無論怎 么移動蠟燭B,都不能和玻璃板后面的像重合【解析】(1)光射到物體表面后,改變傳播方向繼續在原來介質中傳播,這是光的反射;光從一種介質斜射入另一種介質時,傳播方向發生改變,這是光的折射。(2)實像由實際光線會聚而成,能夠成在光屏上;虛像不是由實際光線會聚而成,不能成在光屏上;(3)根據平面鏡成像的對稱性解答;(4)根據平面鏡成像的對稱性可知,如果玻璃板不與水平桌面垂直,那么像要么成在桌面上方,要么成在桌面下方,于是蠟燭B不能與像完全重合,據此分析解答。【解答】(1)實驗時小晨選擇較薄的玻璃板代替平面鏡來研究平面鏡成像的特點,優點在于既能看到A的像,又能看到后面的蠟燭B,蠟燭A的像是光線射到玻璃板上發生反射形成的,而蠟燭B是其光線從空氣射入玻璃,再從玻璃射入空氣發生折射現象形成的,故選D。(2)蠟燭A在玻璃板內所成的像是虛像,不是由實際光線會聚而成,因此光屏上不能成正立的像。(3)根據平面鏡成像的對稱性可知,玻璃板的厚度等于兩個像之間距離的一半,即:0.8cm×1/2=0.4cm。(4)實驗中如果玻璃板沒在水平桌面上豎直放置,則會導致的后果是:無論怎么移動蠟燭B,都不能和玻璃板后面的像重合。浙教版寒假“快人一步”七(下)科學講義(五)光的反射和折射 展開更多...... 收起↑ 資源預覽 縮略圖、資源來源于二一教育資源庫
