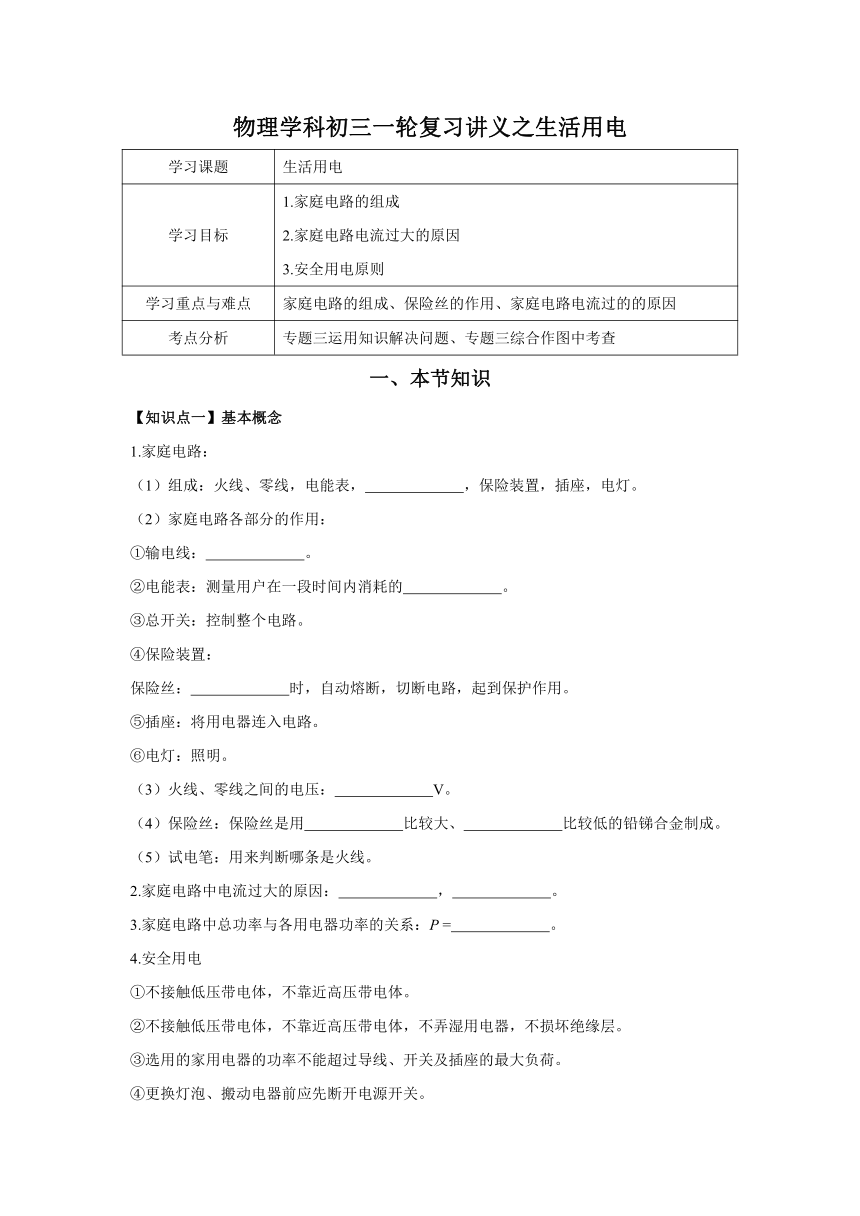

物理學科初三一輪復習講義之生活用電
學習課題 生活用電
學習目標 1.家庭電路的組成 2.家庭電路電流過大的原因 3.安全用電原則
學習重點與難點 家庭電路的組成、保險絲的作用、家庭電路電流過的的原因
考點分析 專題三運用知識解決問題、專題三綜合作圖中考查
一、本節知識
【知識點一】基本概念
1.家庭電路：
（1）組成：火線、零線，電能表， ，保險裝置，插座，電燈。
（2）家庭電路各部分的作用：
①輸電線： 。
②電能表：測量用戶在一段時間內消耗的 。
③總開關：控制整個電路。
④保險裝置：
保險絲： 時，自動熔斷，切斷電路，起到保護作用。
⑤插座：將用電器連入電路。
⑥電燈：照明。
（3）火線、零線之間的電壓： V。
（4）保險絲：保險絲是用 比較大、 比較低的鉛銻合金制成。
（5）試電筆：用來判斷哪條是火線。
2.家庭電路中電流過大的原因： ， 。
3.家庭電路中總功率與各用電器功率的關系：P = 。
4.安全用電
①不接觸低壓帶電體，不靠近高壓帶電體。
②不接觸低壓帶電體，不靠近高壓帶電體，不弄濕用電器，不損壞絕緣層。
③選用的家用電器的功率不能超過導線、開關及插座的最大負荷。
④更換燈泡、搬動電器前應先斷開電源開關。
⑤家用電器、插座、導線達到使用壽命應及時更換。
⑥一旦發生觸電事故，應立即斷開電源開關，切斷電路，或用絕緣體將電線挑開，使觸電者與電源脫離，并進行現場搶救。

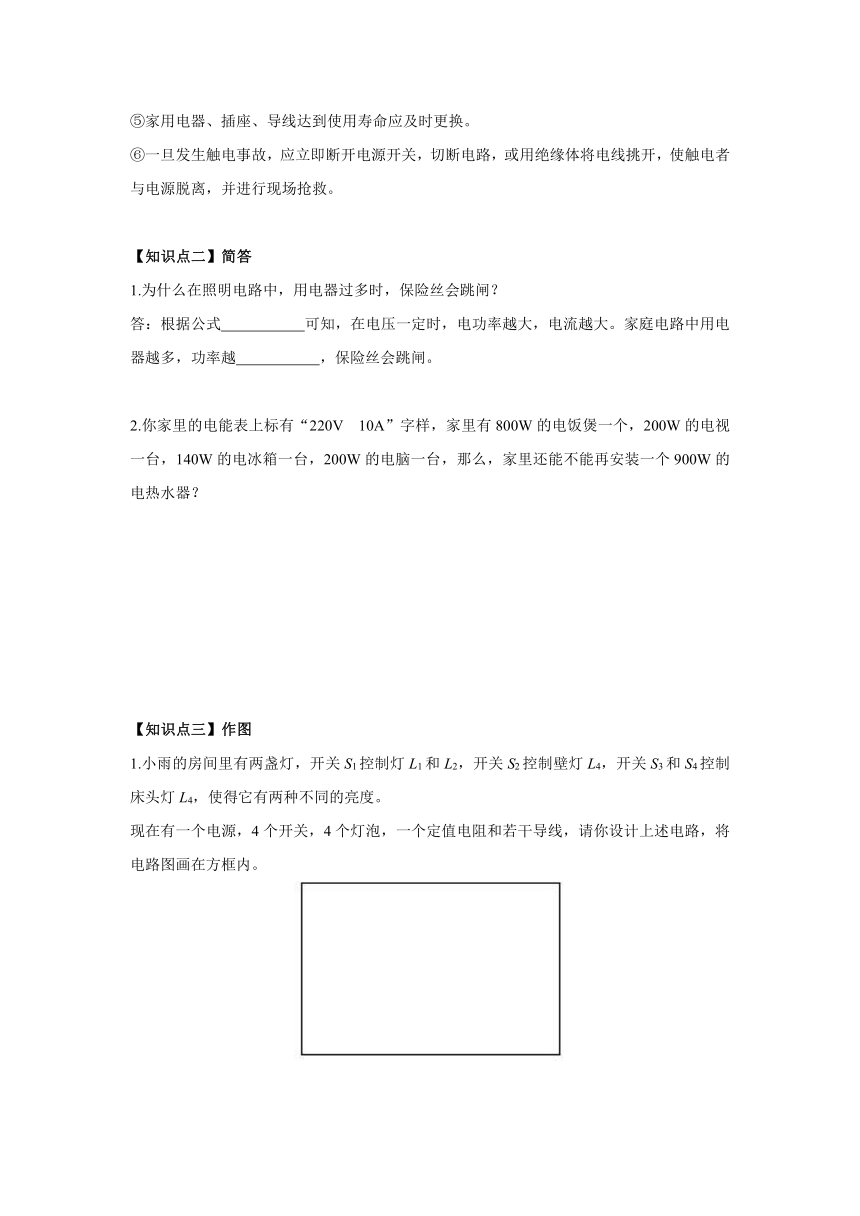

【知識點二】簡答
1.為什么在照明電路中，用電器過多時，保險絲會跳閘？
答：根據公式 可知，在電壓一定時，電功率越大，電流越大。家庭電路中用電器越多，功率越 ，保險絲會跳閘。
2.你家里的電能表上標有“220V 10A”字樣，家里有800W的電飯煲一個，200W的電視一臺，140W的電冰箱一臺，200W的電腦一臺，那么，家里還能不能再安裝一個900W的電熱水器？
【知識點三】作圖
1.小雨的房間里有兩盞燈，開關S1控制燈L1和L2，開關S2控制壁燈L4，開關S3和S4控制床頭燈L4，使得它有兩種不同的亮度。
現在有一個電源，4個開關，4個燈泡，一個定值電阻和若干導線，請你設計上述電路，將電路圖畫在方框內。

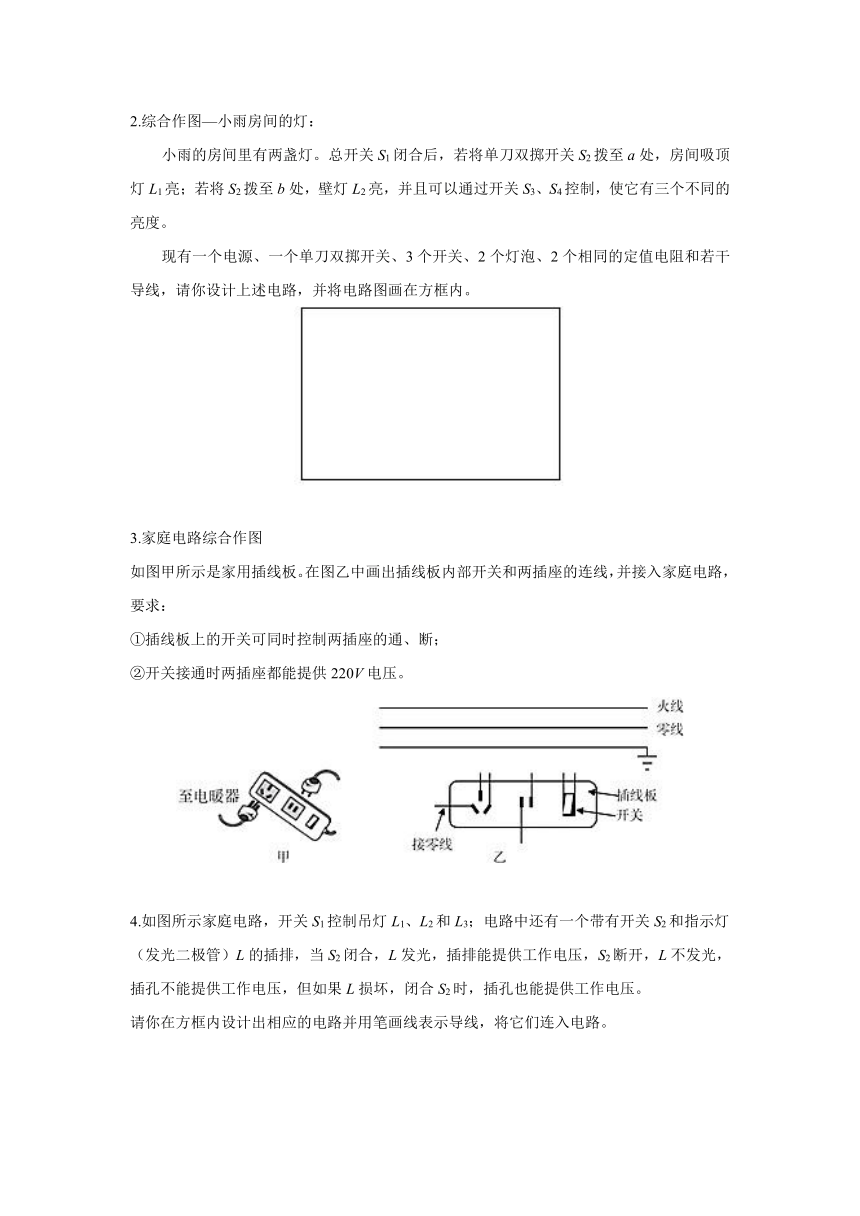

2.綜合作圖—小雨房間的燈：
小雨的房間里有兩盞燈。總開關S1閉合后，若將單刀雙擲開關S2撥至a處，房間吸頂燈L1亮；若將S2撥至b處，壁燈L2亮，并且可以通過開關S3、S4控制，使它有三個不同的亮度。
現有一個電源、一個單刀雙擲開關、3個開關、2個燈泡、2個相同的定值電阻和若干導線，請你設計上述電路，并將電路圖畫在方框內。
3.家庭電路綜合作圖
如圖甲所示是家用插線板。在圖乙中畫出插線板內部開關和兩插座的連線，并接入家庭電路，要求：
①插線板上的開關可同時控制兩插座的通、斷；
②開關接通時兩插座都能提供220V電壓。
4.如圖所示家庭電路，開關S1控制吊燈L1、L2和L3；電路中還有一個帶有開關S2和指示燈（發光二極管）L的插排，當S2閉合，L發光，插排能提供工作電壓，S2斷開，L不發光，插孔不能提供工作電壓，但如果L損壞，閉合S2時，插孔也能提供工作電壓。
請你在方框內設計出相應的電路并用筆畫線表示導線，將它們連入電路。
二、課堂檢測
1.若保險絲熔斷，更換保險絲后又立即熔斷，下列分析中不正確的是（ ）
A.使用的保險絲的額定電流過小 B.電路中可能短路
C.使用的用電器總功率過大 D.電路發生開路
2.當有人觸電或電器設備著火時，下列哪一種做法是正確的（ ）
A.立即將觸電人拉開 B.立即用身邊的小刀或剪刀將電線剪斷
C.電器設備著火，立即用水滅火
D.有人觸電時，應先拉斷電源開關或用絕緣物將電線挑開，再進行搶救
3.鳥兒兩腳站在高壓輸電線上，輸電線上的電流上百安，電壓高達數萬伏卻不會觸電致死，這是因?yàn)椋? ）
A.鳥兒的腳是干燥的 B.鳥兒的腳是絕緣的
C.鳥兒兩腳之間的電阻非常大 D.鳥兒兩腳之間的電壓很小
4.小芳家中有40W的節能燈兩個，25W的白熾燈兩盞，150W的彩電一臺，650W的洗衣機一臺。她家中的電能表允許通過的最大電流為5A，下列說法中正確的是（ ）
小芳家的用電器同時使用時總電流大于5A
這些用電器不能同時使用
還可以同時使用700W的電飯鍋
為用電安全、方便，小芳家應選用電流值稍大于5A就跳閘的空氣開關
5.下列情況中可能會引起觸電事故的是（ ）
A.用12 V的蓄電池做實驗 B.用手碰到一節干電池的正負極
C.見到有人觸電，趕忙用手把觸電人拉開 D.雷電天氣時，不站在高大樹木下避雨
6.家庭電路中，當電流過大時，保險絲將自動 ，起到 的作用。
7.家庭電路中，總電流與總功率的關系式為Ⅰ= 。由于總電壓U ，因此電路中總電流隨 的增大而增大。
8.教學樓總保險絲允許通過的最大電流為25A。樓內有20間教室，各裝有40W的等6盞。當燈全亮?xí)r，能否再接入一只500W的電爐子？
9.如圖所示，甲、乙兩人都站在干燥的木凳上，丙站在地上并與乙手拉手。上下兩條裸露導線分別是照明電路的火線和零線，那么一定會觸電的是 。
10.家庭電路綜合作圖
如圖所示小雨的房間，開關S1同時控制亮度可調的吊燈L1和亮度不可調的吊燈L2。另外房間還有一個帶有總開關和指示燈的插排，插排上有一個兩孔插座和一個三孔插座，請作圖。
11.綜合作圖——小雨房間的燈：
小雨的房間里，S為房間電路的總開關。當將單刀雙擲開關S1撥到a處，房間吸頂燈L1亮，學習時為了使光照強一些，再閉合開關S2，臺燈L2也亮。當將S1撥至b處，L1、L2都熄滅，而可調節亮度的床頭燈L3亮。
現在，給你一個電源、一個滑動變阻器、一個單刀雙擲開關、2個開關、3個燈泡和若干導線，請你設計上述電路，并將電路圖畫在方框內。
課后作業
1.正常情況下，家庭電路火線與零線之間的電壓是（ ）
A. 220V B. 36V C. 380V D.以上答案均不對
2.照明電路中的電燈、開關正確的連接方式是（ ）
燈和燈、燈和開關都應該并聯 B.燈和燈、燈和開關都應該串聯
C.燈和燈串聯、燈和開關并聯 D.燈和燈并聯、燈和開關應串聯
3.不用濕手觸摸用電器的原因是（ ）
A.濕手的電阻非常大 B.濕手的電阻比干手的電阻小
C.濕手觸摸用電器易打滑 D.以上說法都不正確
4.下列情況中可能會引起觸電事故的是（ ）
A.用12V的蓄電池做實驗 B.用手碰到一節干電池的正負極
C.見到有人觸電，趕忙用手把觸電人拉開 D.雷電天氣時，不站在高大樹木下避雨
5.下列圖所示現象中，符合安全用電的是（ ）
6.下列防止發生事故或處理事故的措施中正確的是（ ）
A.發現高壓線斷頭落地時，應立即將它撿起
B.當電器設備失火時，應選用泡沫滅火器
C.家庭電路中的保險絲熔斷時，可換用不易熔斷的銅絲或鐵絲
D.若家中使用的燃料是天然氣，燃?xì)鈭?bào)警器應安裝在燃?xì)庠畹纳戏?br/>7.舞臺上，表演者先將一標有“PZ 220-100”的燈泡接到兩導線頭M、N之間，燈泡正常發光.隨后將燈泡取下，站到干燥的木凳上后，左、右手分別抓住M、N兩導線頭，如圖，觀眾用測電筆分別測試M、N及人的皮膚，發現測電筆的氖管都發光，而表演者卻談笑自如，真相是（ ）
A.此人確實不怕電
B.他雙手戴著絕緣手套
C.在人、燈替換之時，有人將零線斷開了
D.在人、燈替換之時，有人將火線斷開了
8.如圖所示的漫畫中，兩只小鳥落在了裸露的電線上，閉合開關后， 邊的小鳥（選填“左”或“右”）會觸電。
9.如圖所示的家庭電路，開關S1控制吊燈L1，墻上有一個插排開關S1控制兩孔插座，開關S2控制三孔插座，請作圖。
10.綜合作圖
小雨的房間里，S為房間電路的總開關。當將單刀雙擲開關S1撥到a處，房間吸頂燈L1亮。學習時為了使光照強些，再閉合開關S2，臺燈L2也亮。當將S1撥至b處，L1L2都熄滅，而可調節亮度的床頭燈L3亮。
給你一個電源、一個滑動變阻器、一個單刀雙擲開關、2個開關、3個燈泡和若干導線，請你設計上述電路，并將電路圖畫在方框內
11.在一個雷雨交加的日子里，某村民到大樹底下躲雨，不幸被雷電擊中造成重傷，此后村內謠言四起，說什么“魔鬼纏身”，什么“前世沒有修行好”等等，家里人在眾人面前抬不起頭，不但不送病人到醫院醫治，反而求神拜佛，導致病人耽誤治療。
（1）文中所述的觀點對嗎？正確觀點是： 。
（2）為了避免類似事故的發生，人們?cè)诟叽蠼ㄖ锷习惭b了 。
（3）如果你遇到這種雷雨天氣情況，你的做法是 。
