一、電荷
1．帶電體具有吸引輕小物體的性質，用摩擦的方法使物體帶電的現象稱為摩擦起電。摩擦起電的實質并不是創造了電，而是一個物體上的電子轉移到另一個物體上，得到電子的那個物體帶負電，另一個失去電子的物體就帶等量的正電。
2．用絲綢摩擦過的玻璃棒帶的電荷是正電荷，其電子轉移的方向是從玻璃棒轉移到絲綢。用毛皮摩擦過的橡膠棒帶的電荷是負電荷，其電子轉移的方向是從毛皮轉移到橡膠棒。
同種電荷相互排斥，異種電荷相互吸引。帶電體排斥帶同種電荷的物體，帶電體吸引帶異種電荷的物體和輕小物體。
3．驗電器可用來檢測物體是否帶電。根據兩箔片張開角度的大小，可估計物體帶電量的大小。驗電器的工作原理是同種電荷相互排斥。
【知識拓展】
若兩個輕小帶電體相互排斥，則一定帶同種電荷；若兩個輕小物體相互吸引，有可能是兩者帶異種電荷，也可能一個物體帶電，另一個物體不帶電。
二、電路
1．電路
把電源、用電器和開關用導線連接起來組成的電流路徑叫做電路。電源用來提供持續電流，把其他形式的能轉化成電能。用電器消耗電能，把電能轉化成其他形式的能(電燈、風扇等)。開關的作用是控制電路的通斷。
2．電路的工作狀態
通路是開關閉合時，電路中就會有電流的電路；開路又稱斷路，是開關斷開，或電路中某一部分斷開時，電路中不再有電流的電路；不經過用電器，而直接用導線將電源兩極連接起來，叫做電源短路。
【知識拓展】得到持續電流的條件：①必須有電源；②電路必須是通路。
3．元件符號與電路圖
用元件符號代替實物表示電路的圖稱為電路圖。

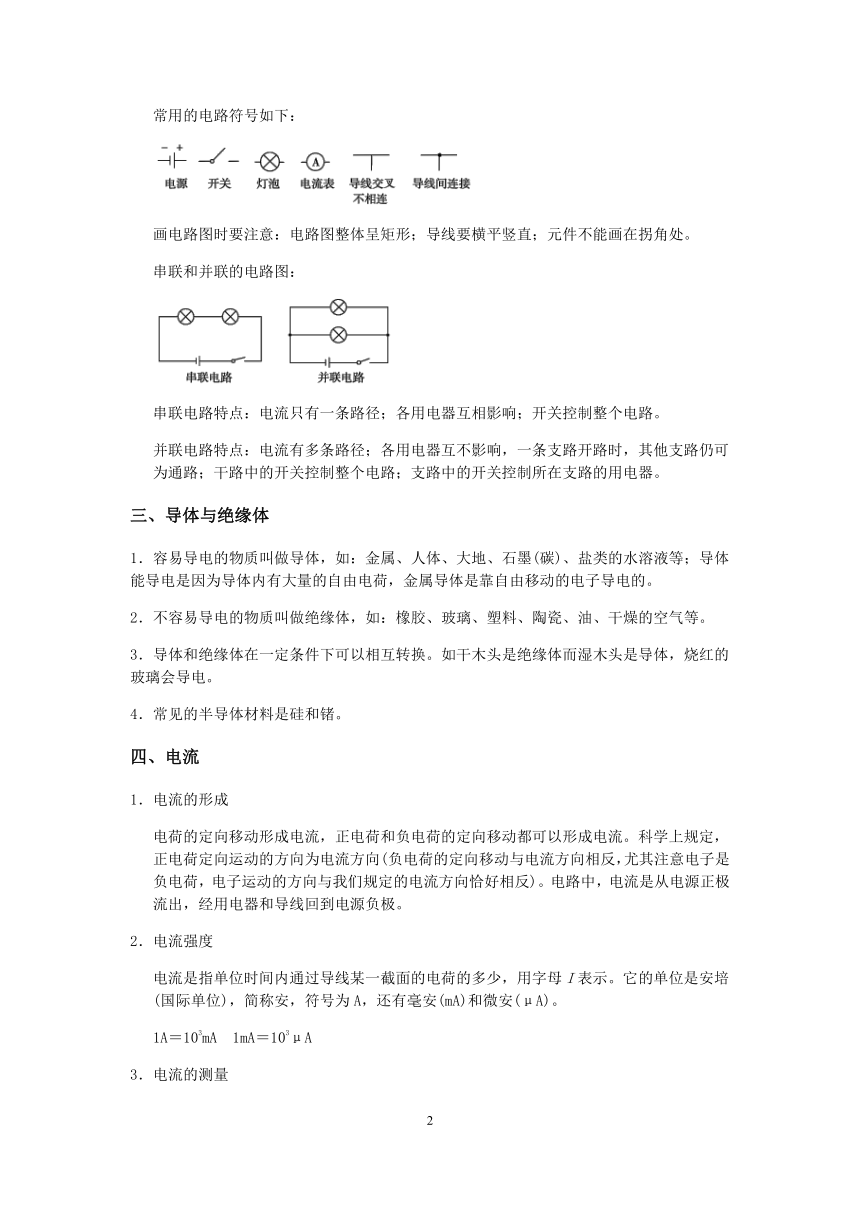

常用的電路符號如下：
畫電路圖時要注意：電路圖整體呈矩形；導線要橫平豎直；元件不能畫在拐角處。
串聯和并聯的電路圖：
串聯電路特點：電流只有一條路徑；各用電器互相影響；開關控制整個電路。
并聯電路特點：電流有多條路徑；各用電器互不影響，一條支路開路時，其他支路仍可為通路；干路中的開關控制整個電路；支路中的開關控制所在支路的用電器。
三、導體與絕緣體
1．容易導電的物質叫做導體，如：金屬、人體、大地、石墨(碳)、鹽類的水溶液等；導體能導電是因為導體內有大量的自由電荷，金屬導體是靠自由移動的電子導電的。
2．不容易導電的物質叫做絕緣體，如：橡膠、玻璃、塑料、陶瓷、油、干燥的空氣等。
3．導體和絕緣體在一定條件下可以相互轉換。如干木頭是絕緣體而濕木頭是導體，燒紅的玻璃會導電。
4．常見的半導體材料是硅和鍺。
四、電流
1．電流的形成
電荷的定向移動形成電流，正電荷和負電荷的定向移動都可以形成電流。科學上規定，正電荷定向運動的方向為電流方向(負電荷的定向移動與電流方向相反，尤其注意電子是負電荷，電子運動的方向與我們規定的電流方向恰好相反)。電路中，電流是從電源正極流出，經用電器和導線回到電源負極。
2．電流強度
電流是指單位時間內通過導線某一截面的電荷的多少，用字母I表示。它的單位是安培(國際單位)，簡稱安，符號為A，還有毫安(mA)和微安(μA)。
1A＝103mA　1mA＝103μA
3．電流的測量
(1)電流表的結構：三個接線柱、兩個量程(0～3A，最小刻度是0.1A；0～0.6A，最小刻度是0.02A)，兩個量程讀數呈5倍關系。
(2)電流表的使用
看清量程、最小刻度，指針是否指在零刻度線上，正負接線柱；電流表必須和被測用電器串聯，電流表內阻很小，在電路中相當于一根導線；電流從電流表的“＋”接線柱流入，從“－”接線柱流出(接反指針會反向偏轉，損壞電流表)；選擇合適的量程(如不知道量程，先選較大的量程，用試觸法確定)。絕對不允許不經過用電器而把電流表直接連到電源的兩極。
五、串、并聯電路中電流的特點
1．串聯電路中電流處處相等。
2．并聯電路中干路電流等于各支路電流之和。
六、電壓
電壓是形成電流的原因，電壓使電路中的自由電荷定向移動形成了電流。電源是提供電壓的裝置。電壓用字母U表示。它的單位是伏特，簡稱伏，符號為V。
理解電流、電壓概念時，可類比于水流、水壓。
常見電壓值：一節普通干電池電壓：1.5V；一只蓄電池電壓：2V；我國家庭照明電路電壓：220V； 一般情況下，對人體的安全電壓： 36V。
【知識拓展】關于電壓和電流的正確描述：“××兩端的電壓”，“通過××的電流”。
電壓的測量：測量電壓用電壓表，其電路符號：。實驗室用的電壓表有三個接線柱、兩個量程：0～3V和0～15V。
使用時注意：①電壓表要并聯在電路中；②電流從電壓表的“＋”接線柱流入，“－”接線柱流出；③被測電壓不得超過電壓表的最大量程(試觸法選量程)。
【知識拓展】電壓表的內阻很大，接在電路中可看作是開路(此路不通電流)，電壓表可直接并聯在電源兩端測電源電壓。
七、利用電流表、電壓表判斷電路故障
1．電流表示數正常而電壓表無示數
“電流表示數正?！北砻髦麟娐窞橥?，“電壓表無示數”表明無電流通過電壓表，則故障原因可能是①電壓表損壞；②電壓表接觸不良；③與電壓表并聯的用電器短路。
2．電壓表有示數而電流表無示數
“電壓表有示數”表明電路中有電流通過，“電流表無示數”說明沒有或幾乎沒有電流流過電流表，則故障原因可能是①電流表短路；②和電壓表并聯的用電器開路，此時電流表所在電路中串聯了大電阻(電壓表內阻)使電流太小，電流表無明顯示數。
3．電流表和電壓表均無示數
“兩表均無示數”表明無電流通過兩表，除了兩表同時被短路外，最大的可能是主電路斷路導致無電流。
八、電阻
1．電阻表示導體對電流的阻礙作用。電阻用字母R表示。它的單位是歐姆，簡稱歐，符號是Ω，電路符號是：。
2．影響導體電阻大小的因素的實驗探究
實驗原理：在電壓不變的情況下，通過電流的變化來研究導體電阻的變化(也可以用串聯在電路中小燈泡亮度的變化來研究導體電阻的變化)。
實驗方法：控制變量法。注意描述“電阻的大小與哪一個因素的關系”時必須指明“相同條件”。
實驗結論：導體的電阻是導體本身的一種性質，導體的電阻大小與導體的長度、橫截面積(粗細)、材料以及溫度有關。
【知識拓展】
1．導體的電阻是導體本身的一種性質。導體的電阻大小由導體本身的材料、長度、橫截面積決定，與是否接入電路、有無外加電壓及通過電流大小等外界因素均無關。
2．導體的導電能力與導體的材料有關。記住常見材料導電能力強弱：“銀銅金鋁鐵”。架設一條輸電線路，一般選銅或鋁作為導線材料，銅的導電能力更強但密度較大，價格稍高，適合城市及家庭線路；鋁的導電能力稍次，但密度小，價格較低，適合戶外遠距離輸電線路。
九、變阻器
變阻器是通過改變接入電路中的電阻絲的有效長度來改變電阻大小從而改變電路電流的裝置。
滑動變阻器(變阻器)電路符號：或。
滑動變阻器構造包括瓷筒、線圈、滑片、金屬棒、接線柱等，結構示意圖：。
滑動變阻器的使用：串聯在電路中，“一上一下”連接，接入電路前應將電阻調到最大。
銘牌“20Ω　1A”中“20Ω”字樣表示滑動變阻器的最大阻值為20Ω(或變阻范圍為0～20Ω)；“1A”字樣表示滑動變阻器允許通過的最大電流為1A。
電位器、電阻箱和插拔式電阻都是常用的變阻器。
例1、如圖是小科利用實驗室常用儀器，設計測量未知電阻Rx阻值的四種電路，電源電壓恒定且未知，R0是已知阻值的定值電阻，滑動變阻器R最大阻值未知，實驗中只能閉合或斷開開關及移動滑動變阻器滑片，其中能夠測量出Rx阻值的電路（　　）
A．只有① B．只有② C．只有②③ D．只有②③④
例2、2020年10月15日，《自然》雜志報道了一種可以在15℃下實現超導的新材料，向創造沒有電阻的高效電力系統邁出了重要一步。超導材料可以應用在（　　）
A．電熱毯 B．電動汽車動力系統
C．電熱水壺 D．充電暖手寶
例3、高鐵軌道中的螺絲會因震動而松動，檢修工作非常艱苦且重要。青少年科技創新大賽的獲獎作品（5G高鐵軌道螺絲警報器），設計了檢測螺絲松動的報警方案。其主要的科學原理是：螺絲（螺絲在電路圖中用虛線框表示，其電阻不計）連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，此時電燈亮起而發出警報，及時提醒工人修理。下列符合題意的電路圖是（　?。?br/>A． B．
C． D．
例4、學生發明了一款智能頭盔，只有戴上頭盔扣上卡扣后，頭盔上的信號發射器才能發出信號，當電動車上的信號接收器（S1）接收到信號，再轉動電動車鑰匙（S2），車才能正常啟動，下列電路符合要求的是（　?。?br/>A． B．
C． D．
例5、今年“五一”假期，鐵路接觸網遭異物侵擾的新聞多次上熱搜，鐵路部門有明確規定：在高鐵線路兩側各500米范圍內，不得升放風箏。若導電性能好的金屬絲風箏線散落在高鐵接觸網（高壓電路）上，會造成短路而使動車組失去動力。下列電路能解釋上述現象的是（　?。?br/>A． B．
C． D．
例6、甲、乙是兩段由同種材料制成的實心柱狀金屬導體，其電阻相等。其中甲導體的橫截面積大于乙導體，將它們串聯在電路中，通電一段時間，下列說法正確的是（忽略溫度對導體電阻的影響，不考慮金屬導體與周圍空氣的熱傳遞）（　?。?br/>A．甲導體的長度比乙導體要短
B．通電一段時間后甲導體產生的熱量要少
C．通電一段時間后乙導體升高的溫度高
D．甲導體兩端的電壓比乙導體兩端電壓大
例7、將如圖所示滑動變阻器正確接入電路，移動滑片到不同位置，可以改變滑動變阻器接入電路的電阻，這是通過改變下列哪個因素，實現了電阻絲接入電路中電阻的變化（　　）
A．長度 B．橫截面積 C．材料 D．溫度
例8、電熱蚊香器是一種常用的除蚊工具。當蚊香器接上電源，需要閉合開關S，才能使指示燈L發光，發熱體工作?，F由于某種原因指示燈斷路不亮，但發熱體依然能正常工作。則下列電路連接方式符合要求的是（　?。?br/>A． B．
C． D．
1．如圖所示電路中，開關能夠同時控制兩盞燈，且兩燈發光情況互不影響的電路（　　）
A． B．
C． D．
2．某市利用如圖所示的“坐位體前屈測試儀”對初中畢業生進行了身體柔韌性測試。測試者向前推動滑塊，滑塊被推動的距離越大，儀器的示數就越大。某同學設計了四種電路（如圖所示）模擬測試，并要求電路中滑動變阻器的滑片向左滑動時，電表示數減小。其中符合要求的電路是（　?。?br/>A． B．
C． D．
3.使用電風扇時，有時候因為忘記斷開風扇開關S而浪費能源。小寧在父母指導下對風扇電路進行了改裝：加裝一個紅外感應開關S1和指示燈L。加裝后，若S斷開，指示燈和風扇都不工作；當S閉合時，L工作，此時當紅外感應裝置感應到有人時，S1才閉合，風扇工作。小寧設計的電路圖可能是（　　）
A． B．
C． D．
4．為了減少碳排放，國家大力推行電動汽車。電動汽車的速度由流經電動機的電流大小控制，當駕駛員向下踩“油門”踏板時，改變接入電路的變阻器阻值，車速變大。下列是該電動汽車的模擬電路，其中符合要求的是（　?。?br/>A． B．
C． D．
5．下列是某公司設計的一款溫度計的4種原理圖，其中電源電壓保持不變，R是熱敏電阻，用于靠近人體測溫，定值電阻R0為保護電阻。溫度計顯示儀的示數會隨著被測者體溫變化而變化，如果他們選用的熱敏電阻是相同的，則四個選項中電表變化情況與其它選項不同的是（　?。?br/>A．B．C．D．
6.某熨燙機電路主要由發熱體、熔絲、控制開關盒等組成，其連接如圖所示，其中控制開關盒內有開關、指示燈和分壓保護電阻等元件。當該熨燙機接入家庭電路后，閉合開關，指示燈發光，發熱體工作?，F由于某種原因熔絲熔斷，發熱體不工作，但指示燈仍發光。下列控制開關盒內元件的連接方式符合要求的是（　?。?br/>A． B．
C． D．
7．某智能音箱，接通電源，閉合開關S1，燈發光，但無音樂，再用手在音箱上方晃動，開關S2就會自動閉合，音箱播放音樂；只閉合S2，不能播放音樂。下列電路設計符合要求的是（　　）
A． B．
C． D．
8.如圖甲所示，將鐵片和銅片插入稀硫酸中，電流表指針發生偏轉，此時指針位置如圖乙所示，則電流大小為 　 　安，裝置中的虛線框部分相當于電路中的電源，銅片是電源的 　 　極。在其它都不變時，將鐵換成更活潑的金屬X，產生了更大的電流，則金屬X可能是 　 　（選填“鋅”、“銀”或“銅”）。
電加熱眼罩對緩解眼疲勞有一定效果。如圖甲是一款市場上的產品，圖乙是某同學設計的可以手動調節高、中、低溫三擋的電熱眼罩工作原理圖。
（1）當S1、S2閉合，S3接b時，R1和R2的連接方式是 　 ?。?br/>（2）當S1、S2閉合，S3接a時，電熱眼罩處于 　 　擋；
（3）某同學想設計一種能反映并可調節溫度高低的電熱眼罩，其原理是：順時針轉動旋鈕型變阻器觸片，通過電熱絲的電流增大，產熱加快，溫度升高。同時反映溫度高低的“儀表”（電壓表）示數變大。圖丙符合設計要求的電路是 　 　。
1．如圖是一只貓形的電動玩具，在它的體內有電池，貓的一只“手”相當于開關。向下壓貓“手”。貓臉上有兩只小電燈會一起發光、同時音樂響起。下列四幅表示其內部連接的電路圖中，錯誤的是（　?。?br/>A． B．
C． D．
2．小明仿照樓道燈自動開關的原理，對爺爺臥室的電燈安裝了光控開關（裝在室外，夜晚無光時閉合）、聲控開關（有聲音自動閉合，無聲2分鐘后自動斷開）的自動開關電路。另加裝一個手動開關，必要時能使電燈常亮。下面符合要求的電路是（　　）
A． B．
C． D．
3．干燥的天氣人接觸汽車有時會被“電”一下，手拿如圖所示的靜電消除器接觸汽車消除靜電，下列選項不正確的是（　　）
A．靜電消除器前端是金屬，金屬能導電
B．汽車上的“電”往往會使汽車吸附更多的灰塵
C．若汽車帶的是負電，則瞬間電流方向由汽車流向消除器
D．汽車帶電是因為汽車行駛時與空氣摩擦發生了摩擦起電現象
4．在測量小燈泡電阻實驗中，某電表的示數如圖所示。其示數為（　　）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
5．如圖所示，電動獨輪車是新一代代步工具，它體形小巧、攜帶方便，而且依靠電力驅動，低碳環保，越來越受到年輕人的喜愛。某品牌獨輪車工作原理：當電源開關S1閉合時指示燈亮起，人站在獨輪車上開關S2自動閉合，電動機才能啟動，開始運動。下列電路設計符合上述要求的是（　　）
A． B．
C． D．
6.如圖是“靜電章魚”實驗，用比塑料易失去電子的毛皮分別摩擦塑料絲和塑料管，然后把塑料絲往空中拋出后將塑料管放在下面，此時塑料絲靜止在空中形狀像章魚。下列分析正確的是（　?。?br/>A．塑料絲與塑料管帶異種電荷后吸附在一起
B．塑料絲間帶同種電荷相互排斥而呈章魚狀
C．塑料管經毛皮摩擦得到電子后帶正電
D．塑料管得到的電子數等于毛皮兩次失去的電子總數
7.某科技小組設計了一個自動雨刮器控制系統，其刮水的速度能夠隨著雨量的大小而相應地發生變化，雨停后，刮水器自動停止工作。如圖所示。圖a是由一組手指狀平行金屬線組成的雨水檢測網器件，圖b是自動控制系統的模擬電路。
（1）將檢測網豎立并浸入雨水中不同深度處進行實驗，記錄數據如下：
檢測浸入雨水中部分 未浸入 1/3浸入 2/3浸入 全部浸入
電流表的示數/A 0 0.16 0.20 0.32
①雨水檢測金屬網在電路中起到的作用更類似于 　 　（選填“開關”或“滑動變阻器”）。
②根據表中的現象和數據，解釋刮水器刮水的速度能夠隨著雨量的大小而相應地發生變化的原因是 　 　；
（2）活動小組發現無雨水時，電動機不能工作，無法實現無雨時車窗的清洗，于是增加了一個電路元件改進了電路，將“”和“增加的元件”連入電路ab間，繪制在圖c中。
8.為減少碳排放，我國大力推行電動汽車。電動汽車中電動機的轉速由電流大小控制，工作原理如圖。利用旋鈕變阻器實現對轉速的控制，圖中O、E、F為變阻器的三個接線柱。
（1）變阻器上旋鈕滑片的材料應選用 　 　。（選填“導體”或“絕緣體”）
（2）駕駛員踩下“油門”，電路中變阻器阻值減小，電流變大而加快電動機的轉速，用畫線代表導線將旋鈕變阻器接入電路M、N處。
（3）車速儀可由電路中的電壓表或電流表改裝。要求：駕駛員踩下“油門”，車速儀示數變大。則下列電路圖符合要求的有 　 　。（可多選）
答案及解析
例1、解：
①根據圖可知，S接1和2時，通過電壓表的電流的方向會發生變化，電壓表的指針會反向偏轉，無法讀取電壓表的示數，故①不可行；
②根據圖可知，閉合S1、S2，電壓表測量電源的電壓U；只閉合開關S1，兩只電阻串聯，電壓表測量Rx兩端電壓為Ux；根據串聯電路的電壓關系可知，定值電阻兩端的電壓為：U0＝U﹣Ux；此時電路中的電流為：I，根據串聯電路的電流關系可知，通過Rx的電流為I，則根據Rx兩端的電壓和電流可以求出Rx阻值，故②可行；
③閉合S1、S2時，電路是只有Rx的基本電路，電流表測量通過Rx的電流Ix；閉合S1、斷開S2，兩電阻串聯，電流表測電路中電流I；根據電源電壓不變列式I（R0+Rx）＝IxRx可求出Rx的阻值，故③可行；
④閉合S1，S接2時，R0和R串聯接入電路中，把R的阻值調到0，根據電流表的示數和定值電阻的阻值可以求出電源電壓U；閉合S1，S接1時，Rx和R串聯接入電路中，把R的阻值調到0，讀出電流表的示數，根據電流表示數和電源電壓，利用R可以求出Rx的阻值，故④可行。
故選：D。
例2、解：
ACD、超導體電阻為零歐姆，電流流過超導體時，不會發熱，ACD都是利用的電流的熱效應工作的，故ACD錯誤；
B、超導體在通電過程中，電能沒有損失，因此可以用超導體制作汽車動力系統的線圈，故B正確。
故選：B。
例3、解：根據題意可知，螺絲連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，螺絲不接入電路中，即螺絲所在電路發生了斷路，此時指示燈會發光，這表明螺絲與燈泡是并聯在電路中的，由于螺絲的電阻很小，能把燈泡短路；為了保護電路，防止電源短路，在干路中應該接上一個保護電阻，故D符合題意。
故選：D。
例4、解：根據題意可知，當電動車上的信號接收器（S1）接收到信號，再轉動電動車鑰匙（S2），車才能正常啟動，這說明兩個開關相互影響，是串聯在一起的，一起控制電動機，故A正確，BCD錯誤。
故選：A。
例5、解：家庭電路中，火線與零線直接連接或火線與大地直接連接，會造成短路。D圖中風箏線導致火線與地面連接，造成短路。
故ABC錯誤，D正確。
故選：D。
例6、解：
A、甲、乙是兩段由同種材料制成的實心柱狀金屬導體，其電阻相等，甲導體的橫截面積大于乙導體，則甲的長度要大于乙的長度；故A錯誤；
B、兩個電阻串聯，通過的電流相同、通電時間相同、電阻相同，則通電一段時間后甲與乙產生的熱量是相同的，故B錯誤；
C、由于甲的橫截面積大、長度長，體積大，所以甲的質量大，根據公式Q＝cm△t可知，在熱量、比熱容相同時，質量越大，升高的溫度越低，即通電一段時間后乙物體升高的溫度高，故C正確；
D、由于電流和電阻相同，根據U＝IR可知，甲導體兩端的電壓等于乙導體兩端電壓，故D錯誤。
故選：C。
例7、解：移動滑動變阻器的滑片時，改變了連入電路的電阻絲的長度，從而改變連入電路的電阻大小，故A正確、BCD錯誤。
故選：A。
例8、解：根據題意可知，當蚊香器接上電源，閉合開關S，指示燈L發光，發熱體工作，說明開關同時控制指示燈和發熱體；指示燈斷路不亮，但發熱體依然能正常工作，這說明發熱體和指示燈互不影響，是并聯的，開關在干路上，故D正確。
故選：D。
1．解：
A、兩燈串聯，開關可以同時控制兩盞燈，但兩燈的發光互相影響，故A不合題意；
B、兩燈并聯，發光時互不影響，但開關在支路，只能控制其中一盞燈，故B不合題意；
C、兩燈串聯，開關可以同時控制兩盞燈，但兩燈的發光互相影響，故C不合題意；
D、兩燈并聯，發光時互不影響，開關在干路，可以同時控制兩盞燈，故D符合題意。
故選：D。
2．解：
A、電路為并聯電路，電流表測量定值電阻的電流，電流表的示數不變，故A錯誤；
B、電路為并聯電路，電流表測量通過滑動變阻器的電流，當滑片向左滑動時，滑動變阻器接入電路的阻值減小，兩端電壓一定，由I知，電流表的示數變大，故B錯誤；
C、電路為串聯電路，電壓表測量定值電阻兩端電壓，當滑片向左滑動時，滑動變阻器接入電路的阻值減小，兩端電壓減?。浑娫措妷阂欢ǎ远ㄖ惦娮鑳啥穗妷涸龃螅妷罕硎緮翟龃螅蔆錯誤。
D、電路為串聯電路，電壓表測量變阻器兩端的電壓，當滑片向左滑動時，滑動變阻器接入電路的電阻減小，串聯電路起分壓作用，所以變阻器分得的電壓變小，電壓表的示數變小，故D正確。
故選：D。
3.解：加裝一個紅外感應開關S1和指示燈L，當S閉合時，L工作，此時當紅外感應裝置感應到有人時，S1才閉合，風扇工作，這說明L與電動機是并聯的，開關S1控制電動機，若S斷開，指示燈和風扇都不工作，則開關S控制整個電路；故該電路中S接在干路中，燈泡與電動機并聯，開關S1與電動機在一條支路中，故D正確。
故選：D。
4．解：根據題意可知，當駕駛員向下踩“油門”踏板時，減小接入電路的變阻器阻值，通過電動機的電流變大；
A、滑動變阻器與電動機串聯接入電路中，踏板向下移動，滑動變阻器接入電路電阻減小，根據歐姆定律可知，電流變大，故A符合題意；
B、滑動變阻器與電動機串聯接入電路中，踏板向下移動，滑動變阻器接入電路電阻變大，根據歐姆定律可知，電流變小，故B不符合題意；
CD、滑動變阻器與電動機并聯接入電路中，踏板向下移動，根據并聯電路特點可知，各支路互不影響，通過電動機的電流不變，故CD不符合題意；
故選：A。
5．解：
A、該電路為串聯電路，電壓表測量熱敏電阻兩端的電壓；當熱敏電阻的阻值變大時，根據串聯電路的分壓規律可知，R兩端的電壓變大，電壓表示數變大；
B、該電路為串聯電路，電壓表測量保護電阻兩端的電壓；當熱敏電阻的阻值變大時，根據串聯電路的分壓規律可知，R兩端的電壓變大，根據串聯電路的電壓特點可知，保護電阻兩端的電壓變小，電壓表示數變?。?br/>C、由圖可知，該電路為并聯電路，電流表測量干路中的電流；當熱敏電阻的阻值變大時，根據歐姆定律可知，通過R的電流變小；并聯電路互不影響，所以通過保護電阻的電流不變，則干路中的電流變小，即電流表示數變??；
D、該電路為串聯電路，電流表測量電路中的電流；當熱敏電阻的阻值變大時，總電阻變大，根據歐姆定律可知，電路中的電流變小，電流表示數變??；
綜上所述，A與BCD中電表示數變化不同，故A正確。
故選：A。
6.解：根據題意可知，閉合開關，指示燈發光，發熱體工作；當發熱體斷路不工作時，但指示燈仍發光，這表明發熱體和燈泡是并聯接入電路中的；
根據題干圖片可知，熔絲應該接在火線與用電器之間，所以b接觸的是火線；a接觸的也是火線，所以燈泡與分壓電阻接在a的電路中，故B符合題意。
故選：B。
7．解：根據題意可知，接通電源，閉合開關S1，燈發光，但無音樂，再用手在音箱上方晃動，開關S2就會自動閉合，音箱播放音樂，這個說明燈能獨立工作，而音箱不能獨立工作，所以音箱和燈泡并聯在電路中；只閉合S2，不能播放音樂，所以S2在支路中控制音箱，開關S1在干路中控制整個電路，故A正確。
故選：A。
8.解：由圖可知，電流表選用的是小量程，分度值為0.02A，示數為0.1A；
電流表在使用時，電流要從正接線柱流入，從負接線柱流出，銅與電流表的正接線柱連接，所以銅片是電源的正極；
“鋅”、“銀”或“銅”三種金屬的活潑性最強的是鋅，故金屬X可能是鋅。
故答案為：0.1；正；鋅。
9.解：（1）由電路圖可知，當S1、S2閉合，S3接b時，R1與R2首首相連、尾尾相連，電流路徑只有兩條，因此R1和R2的連接方式是并聯；
（2）由電路圖可知，當S1閉合、S2斷開、S3接a時兩電阻串聯，當S1和S2閉合、S3接a時電路為R1的簡單電路，當S1和S2閉合、S3接b時兩電阻并聯，
因串聯電路中總電阻大于任何一個分電阻，并聯電路中總電阻小于任何一個分電阻，
所以，當S1閉合、S2斷開、S3接a時，電路的總電阻最大，由P＝UI可知，電源的電壓一定時，電路的總功率最小，電熱眼罩處于低溫擋；
同理可知，當S1和S2閉合、S3接b時，電路的總電阻最小，電路的總功率最大，電熱眼罩處于高溫擋；
則當S1、S2閉合，S3接a時，電熱眼罩處于中溫擋；
（3）A、由電路圖可知，電熱絲和滑動變阻器串聯，電壓表測電熱絲兩端的電壓，順時針轉動旋鈕型變阻器觸片時，變阻器接入電路中的電阻變大，電路的總電阻變大，由I可知，通過電熱絲的電流減小，故A不符合要求；
B、由電路圖可知，電熱絲和滑動變阻器串聯，電壓表測電熱絲兩端的電壓，順時針轉動旋鈕型變阻器觸片時，變阻器接入電路中的電阻不變，電路的總電阻不變，由I可知，通過電熱絲的電流不變，故B不符合要求；
C、由電路圖可知，電熱絲和滑動變阻器串聯，電壓表測電源兩端的電壓，根據電源的電壓不變可知，順時針轉動旋鈕型變阻器觸片時電壓表的示數不變，故C不符合題意；
D、由電路圖可知，電熱絲和滑動變阻器串聯，電壓表測電熱絲兩端的電壓，順時針轉動旋鈕型變阻器觸片時，變阻器接入電路中的電阻變小，電路的總電阻變小，由I可知，通過電熱絲的電流變大，由P＝UI可知，電熱絲的電功率變大，產熱加快，溫度升高，由U＝IR可知，電熱絲兩端的電壓變大，即“儀表”（電壓表）示數變大，故D符合題意。
故選：D。
故答案為：（1）并聯；（2）中溫；（3）D。
1．解：A、圖中開關斷開時，其中一個燈和揚聲器工作，故A錯誤；
B、圖中一個燈泡與揚聲器串聯再與另一燈泡并聯，開關在干路上，開關閉合，兩燈一起發光，揚聲器也工作，故B正確；
C、圖中兩燈并聯再與揚聲器串聯，開關在干路上，開關閉合，兩燈一起發光，揚聲器也工作，故C正確；
D、圖中兩燈串聯再與揚聲器串聯，開關在干路上，開關閉合，兩燈一起發光，揚聲器也工作，故D正確。
故選：A。
2．解：根據題意可知，只有光控開關、聲控開關都閉合時，燈泡才會發光，說明這兩個開關是串聯的；另加裝一個手動開關，必要時能使電燈常亮，說明手動開關能獨立控制燈泡，所以光控開關與聲控開關串聯后，再與手動開關并聯，燈泡接在干路中，故A正確。
故選：A。
3．解：
A、手拿靜電消除器接觸汽車會消除靜電，這是因為靜電消除器前端是金屬，金屬能導電，能把車上靜電導走，故A正確；
BD、汽車行駛時與空氣摩擦發生了摩擦起電現象，使汽車帶上了電荷，帶電體具有吸引輕小物體的性質，則汽車上的“電”往往會使汽車吸附更多的灰塵，故BD正確；
C、若汽車帶的是負電，負電荷從汽車流向消除器，而負電荷定向移動方向與電流方向相反，則瞬間電流方向是由消除器流向汽車，故C錯誤。
故選：C。
4．解：
由圖可知，表盤上標有“A”字樣，這是電流表，電流表的量程為0～0.6A，分度值為0.02A，示數為0.28A。
故選：D。
5．解：
由題意可知，指示燈和電動機并聯，開關S1控制干路，開關S2控制電動機；
A、圖中開關S1閉合后，會發生電源短路，故A不符合題意；
B、圖中指示燈和電動機串聯，故B不符合題意；
C、圖中指示燈和電動機并聯，開關S1控制干路，開關S2控制電動機，故C符合題意；
D、圖中開關S1、S2分別控制兩條支路，故D不符合題意。
故選：C。
6.解：A、塑料絲和塑料管帶同種電荷，同種電荷相互排斥，故A錯誤；
B、因為塑料絲之間相互排斥，所以塑料絲間帶了同種電荷，故B正確；
C、因為毛皮易失去電子，所以它與塑料管摩擦后，塑料管會得到電子而帶負電，故C錯誤；
D、由電荷守恒定律可知塑料管得到的電子等于毛皮和它摩擦一次所失去的電子，故D錯誤。
故選：B。
7.解：（1）①根據表格可知，金屬網可以改變電路中的電流，其作用類似于滑動變阻器；
②根據表中的現象和數據，解釋刮水器刮水的速度能夠隨著雨量的大小而相應地發生變化的原因是：雨量變大，檢測金屬網浸入雨水部分變大，電流變大，電動機轉速變快；
（2）沒有雨水時，電動機不能工作，其原因是a、b兩點之間為斷路。要使其在無雨時可以工作，可以在ab之間增加一個開關雨金屬網并聯，如下圖所示：
。
故答案為：（1）滑動變阻器；（2）雨量變大，檢測金屬網浸入雨水部分變大，電流變大，電動機轉速變快；（2）金屬網與增加的元件（開光）并聯；見解答圖。
8.解：（1）變阻器上旋鈕滑片的材料是導體；
（2）駕駛員踩下“油門”，電路中變阻器阻值減小，則應把O、E接入電路，如圖所示；
（3）根據題意可知，當駕駛員向下踩“油門”踏板時，車速儀示數變大；
A、滑動變阻器與電動機串聯接入電路中，電壓表測變阻器兩端的電壓，踏板向下移動，滑動變阻器接入電路電阻減小，串聯電路中電壓與電阻的關系，電壓表示數變小，故A不符合題意；
B、滑動變阻器與電動機串聯接入電路中，電壓表測電動機兩端的電壓，踏板向下移動，滑動變阻器接入電路電阻減小，串聯電路中電壓與電阻的關系，電壓表示數變大，故B符合題意；
C、滑動變阻器與電動機串聯接入電路中，踏板向下移動，滑動變阻器接入電路電阻減小，根據歐姆定律可知，電流變大，故C符合題意；
D、滑動變阻器與電動機串聯接入電路中，踏板向下移動，滑動變阻器接入電路電阻變大，根據歐姆定律可知，電流變小，故D不符合題意；
故選：BC。
故答案為：（1）導體；（2）見解答過程；（3）BC。
