任務十一 手工錫焊
工業生產勞動
電器壞了我們該怎么辦呢？
勞動導入
日常家用電器在我們的生活中已經得到了普及，當家電損壞時，我們可以通過 簡單的維修使其恢復正常，此時經常會用到錫焊技術。手工錫焊是電子產品裝配中 的一項基本操作技能。
通過此次實踐，我們可以初步掌握手工錫焊的技術，明白錫焊技術的應用，知道錫焊技術操作時的注意事項。
今天，就讓我們一起來學習手工錫焊技能。
勞動目標
1.學會使用電烙鐵，掌握手工錫焊的操作要領和方法。
2.初步掌握電子裝焊技術及焊接質量的鑒別方法。
電子元件、電烙鐵、焊錫絲、 電路板、松香
勞動準備
1.查閱資料，了解錫焊使用的錫合金有什么特點
2.想一想錫焊在生活中能用到哪些地方
3.錫焊的安全注意事項有哪些？
勞動規劃
一起勞動

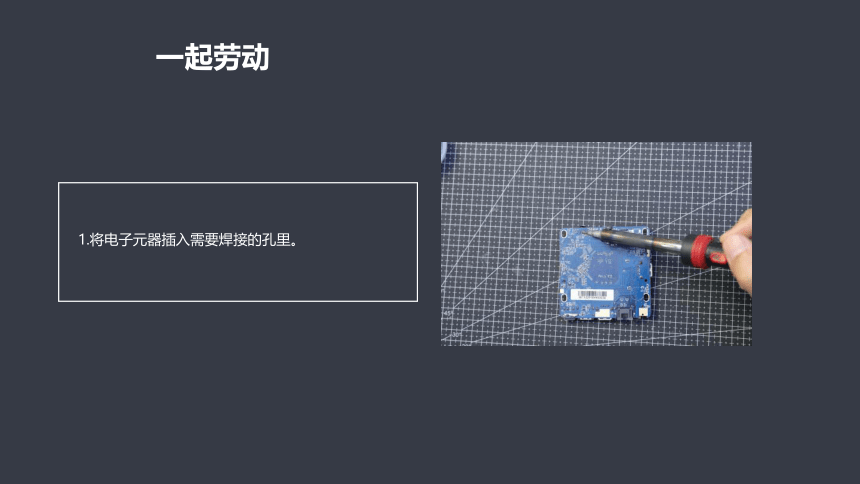

1.將電子元器插入需要焊接的孔里。
一起勞動
2.將烙鐵頭放在需要焊接的焊點處，加熱焊點。
焊錫絲的時候，烙鐵頭要蘸取適量的松香，以增強黏性。
小竅門
一起勞動
3.將焊錫絲置于焊點處，焊錫絲開始 熔化并覆蓋在焊點處。
焊錫絲應接觸在烙鐵頭的對側。因為熔融的焊錫具有向溫度高方向流動的特性，在對側加錫，它會很快流向烙鐵頭接觸的部位，可保證焊點四周均勻布滿焊錫。若將供給的焊錫絲直接接觸烙鐵頭，焊錫絲很快熔化覆蓋在焊接處，如焊件其他部位未達到焊接溫度，易形成虛焊點。一般焊點焊接時間2 3秒即可。
小竅門
一起勞動
4.移開焊錫絲。
當熔化一定量的焊錫后，移開焊 錫絲。
一起勞動
5.確保焊點美觀，移開電烙鐵。
知識拓展
焊料溶點低于焊件，焊接時將焊件與焊料共同加熱到焊接溫度，焊料熔化而焊件不熔化。由熔化的焊料潤濕焊件的焊接面產生冶金、化學反應形成結合層而實現連接。
一起勞動
生活鏈接
通過學習手工焊錫，我們掌握了手工焊錫的技術，明白了焊錫技術的應用，知道了焊錫技術操作時的注意事項。在生活中，我們應該多査閱學習，并嘗試探索掌握一些簡要的手工焊錫技術，能夠獨立處理生活中遇到的焊錫問題，并且具備安全隱患的意識，做任何事情都應該將安全性放在首位。
1.將你焊接好的成果展示給同學們吧。
勞動感悟
2.你覺得錫焊難掌握的點有哪些
勞動拓展
在生活中，我們應該多查閱資料，學習相關知識，并嘗試探索，掌握 一些簡單的手工錫焊技術，能夠獨立處理生活中遇到的有關錫焊的問題，并且具備安全意識，做任何事情都將安全性放在首位。
目標
通過勞動希望同學們成為懂勞動、會勞動、愛勞動的時代新人
