第九章　電磁感應
學案44 電磁感應現象　楞次定律
一、概念規律題組
圖1
1．如圖1所示，通電直導線下邊有一個矩形線框，線框平面與直導線共面．若使線框逐漸遠離(平動)通電導線，則穿過線框的磁通量將(　　)
A．逐漸增大 B．逐漸減小
C．保持不變 D．不能確定
2．下列情況中都是線框在磁場中切割磁感線運動，其中線框中有感應電流的是(　　)
3．某磁場磁感線如圖2所示，有一銅線圈自圖示A處落至B處，在下落過程中，自上向下看，線圈中感應電流的方向是(　　)
圖2
A．始終順時針 B．始終逆時針
C．先順時針再逆時針 D．先逆時針再順時針
圖3
4．如圖3所示，導線框abcd與通電直導線在同一平面內，直導線通有恒定電流并通過ad和bc的中點，當線框向右運動的瞬間，則(　　)
A．線框中有感應電流，且按順時針方向
B．線框中有感應電流，且按逆時針方向
C．線框中有感應電流，但方向難以判斷
D．由于穿過線框的磁通量為零，所以線框中沒有感應電流
二、思想方法題組
圖4
5．如圖4所示，蹄形磁鐵的兩極間，放置一個線圈abcd，磁鐵和線圈都可以繞OO′軸轉動，磁鐵如圖示方向轉動時，線圈的運動情況是(　　)
A．俯視，線圈順時針轉動，轉速與磁鐵相同
B．俯視，線圈逆時針轉動，轉速與磁鐵相同
C．線圈與磁鐵轉動方向相同，但轉速小于磁鐵轉速
D．線圈靜止不動
圖5
6．如圖5所示，光滑固定導軌M、N水平放置，兩根導體棒P、Q平行放置于導軌上，形成一個閉合回路，一條形磁鐵從高處下落接近回路時(　　)
A．P、Q將相互靠攏
B．P、Q將相互遠離
C．磁鐵的加速度仍為g
D．磁鐵的加速度小于g
一、楞次定律的含義及基本應用
應用楞次定律判斷感應電流方向的步驟：
(1)確定原磁場方向；
(2)明確閉合回路中磁通量變化的情況；
(3)應用楞次定律的“增反減同”，確定感應電流的磁場的方向．
(4)應用安培定則，確定感應電流的方向．
應用楞次定律的步驟可概括為：
一原二變?nèi)兴穆菪?br/>根據楞次定律的基本含義，按步就班解題一般不會出錯．
【例1】如圖6所示，在磁感應強度大小為B、方向豎直向上的勻強磁場中，有一質量為m、阻值為
圖6
R的閉合矩形金屬線框abcd用絕緣輕質細桿懸掛在O點，并可繞O點擺動．金屬線框從右側某一位置由靜止開始釋放，在擺動到左側最高點的過程中，細桿和金屬線框平面始終處于同一平面，且垂直紙面．則線框中感應電流的方向是(　　)
A．a(chǎn)→b→c→d→a
B．d→c→b→a→d
C．先是d→c→b→a→d，后是a→b→c→d→a
D．先是a→b→c→d→a，后是d→c→b→a→d
[規范思維]
　
　
　
圖7
[針對訓練1]　某實驗小組用如圖7所示的實驗裝置來驗證楞次定律．當條形磁鐵自上而下穿過固定的線圈時，通過電流計的感應電流的方向是(　　)
A．a(chǎn)→G→b
B．先a→G→b，后b→G→a
C．b→G→a
D．先b→G→a，后a→G→b
二、楞次定律拓展含義的應用
感應電流的效果總是阻礙產生感應電流的原因．具體有以下幾種情形：
(1)當回路中的磁通量發生變化時，感應電流的效果是阻礙原磁通量的變化．
(2)當出現引起磁通量變化的相對運動時，感應電流的效果是阻礙導體間的相對運動，即“來時拒，去時留”．
(3)當閉合回路發生形變時，感應電流的效果是阻礙回路發生形變．
(4)當線圈自身的電流發生變化時，感應電流的效果是阻礙原來的電流發生變化．
【例2】 如圖8所示，粗糙水平桌面上有一質量為m的銅質矩形線圈．當一豎直放置的條形磁鐵從線圈中線AB的正上方等高快速經過時，若線圈始終不動，則關于線圈受到的支持力FN及在水平方向上的運動趨勢的判斷正確的是(　　)
圖8
A．FN先小于mg后大于mg，運動趨勢向左
B．FN先大于mg后小于mg，運動趨勢向左
C．FN先小于mg后大于mg，運動趨勢向右
D．FN先大于mg后小于mg，運動趨勢向右
[規范思維]
　
　
　
[針對訓練2]　如圖9所示，
圖9
通電螺線管置于閉合金屬環a的軸線上，當螺線管中電流I減小時(　　)
A．環有縮小的趨勢以阻礙原磁通量的減小
B．環有擴大的趨勢以阻礙原磁通量的減小
C．環有縮小的趨勢以阻礙原磁通量的增大
D．環有擴大的趨勢以阻礙原磁通量的增大
圖10
[針對訓練3]　如圖10，金屬環A用輕繩懸掛，與長直螺線管共軸，并位于其左側，若變阻器滑片P向左移動，則金屬環A將向________(填“左”或“右”)運動，并有________(填“收縮”或“擴張”)趨勢．
三、楞次定律、右手定則、左手定則、安培定則的綜合應用
1．規律比較
基本現象 應用的定則或定律
運動電荷、電流產生磁場 安培定則
磁場對運動電荷、電流有作用力 左手定則
電磁
感應
部分導體做切割磁感線的運動 右手定則
閉合回路的磁通量發生變化 楞次定律
2.應用區別
關鍵是抓住因果關系：
(1)因電而生磁(I→B)→安培定則；
(2)因動而生電(v、B→I)→右手定則；
(3)因電而受力(I、B→F安)→左手定則．
3．相互聯系
(1)應用楞次定律，必然要用到安培定則；
(2)感應電流受到安培力，有時可以先用右手定則確定電流的方向，再用左手定則確定安培力的方向，有時也可以直接應用楞次定律的推論確定安培力的方向．
圖11

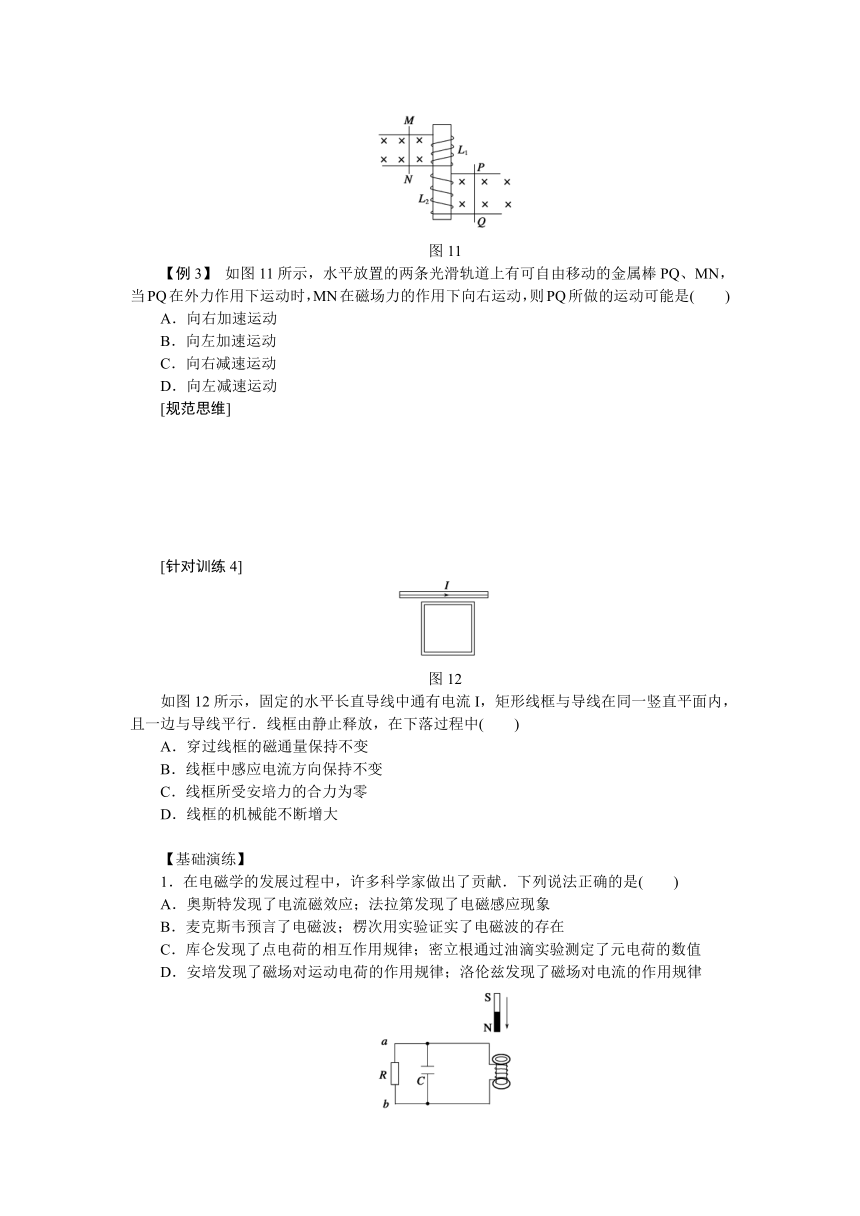

【例3】 如圖11所示，水平放置的兩條光滑軌道上有可自由移動的金屬棒PQ、MN，當PQ在外力作用下運動時，MN在磁場力的作用下向右運動，則PQ所做的運動可能是(　　)
A．向右加速運動
B．向左加速運動
C．向右減速運動
D．向左減速運動
[規范思維]
　
　
　　
[針對訓練4]　
圖12
如圖12所示，固定的水平長直導線中通有電流I，矩形線框與導線在同一豎直平面內，且一邊與導線平行．線框由靜止釋放，在下落過程中(　　)
A．穿過線框的磁通量保持不變
B．線框中感應電流方向保持不變
C．線框所受安培力的合力為零
D．線框的機械能不斷增大
【基礎演練】
1．在電磁學的發展過程中，許多科學家做出了貢獻．下列說法正確的是(　　)
A．奧斯特發現了電流磁效應；法拉第發現了電磁感應現象
B．麥克斯韋預言了電磁波；楞次用實驗證實了電磁波的存在
C．庫侖發現了點電荷的相互作用規律；密立根通過油滴實驗測定了元電荷的數值
D．安培發現了磁場對運動電荷的作用規律；洛倫茲發現了磁場對電流的作用規律
圖13
2．電阻R、電容C與一線圈連成閉合回路，條形磁鐵靜止于線圈的正上方，N極朝下，如圖13所示．現使磁鐵開始自由下落，在N極接近線圈上端的過程中，流過R的電流方向和電容器極板的帶電情況是(　　)
A．從a到b，上極板帶正電
B．從a到b，下極板帶正電
C．從b到a，上極板帶正電
D．從b到a，下極板帶正電
圖14
3．直導線ab放在如圖14所示的水平導體框架上，構成一個閉合回路．長直導線cd和框架處在同一個平面內，且cd和ab平行，當cd中通有電流時，發現ab向左滑動．關于cd中的電流下列說法正確的是(　　)
A．電流肯定在增大，不論電流是什么方向
B．電流肯定在減小，不論電流是什么方向
C．電流大小恒定，方向由c到d
D．電流大小恒定，方向由d到c
圖15
4．如圖15所示是一種延時開關．S2閉合，當S1閉合時，電磁鐵F將銜鐵D吸下，將C線路接通．當S1斷開時，由于電磁感應作用，D將延遲一段時間才被釋放，則(　　)
A．由于A線圈的電磁感應作用，才產生延時釋放D的作用
B．由于B線圈的電磁感應作用，才產生延時釋放D的作用
C．如果斷開B線圈的電鍵S2，無延時作用
D．如果斷開B線圈的電鍵S2，延時將變長
圖16
5．繞有線圈的鐵芯直立在水平桌面上，鐵芯上套著一個鋁環，線圈與電源、開關相連，如圖16所示．閉合開關的瞬間，鋁環跳起一定高度．保持開關閉合，下列現象正確的是(　　)
A．鋁環停留在這一高度，直到斷開開關鋁環回落
B．鋁環不斷升高，直到斷開開關鋁環回落
C．鋁環回落，斷開開關時鋁環又跳起
D．鋁環回落，斷開開關時鋁環不再跳起
圖17
6．如圖17所示，通電螺線管置于水平放置的兩根光滑平行金屬導軌MN和PQ之間，ab和cd是放在導軌上的兩根金屬棒，它們分別放在螺線管的左右兩側．保持開關閉合，最初兩金屬棒處于靜止?fàn)顟B(tài)，當滑動變阻器的滑動觸頭向左滑動時，ab和cd棒的運動情況是(　　)
A．a(chǎn)b向左，cd向右 B．a(chǎn)b向右，cd向左
C．a(chǎn)b，cd都向右運動 D．a(chǎn)b，cd都不動
圖18
7．一長直鐵芯上繞有一固定線圈M，鐵芯右端與一木質圓柱密接，木質圓柱上套有一閉合金屬環N，N可在木質圓柱上無摩擦移動．M連接在如圖18所示的電路中，其中R為滑動變阻器，E1和E2為直流電源，S為單刀雙擲開關．下列情況中，可觀測到N向左運動的是(　　)
A．在S斷開的情況下，S向a閉合的瞬間
B．在S斷開的情況下，S向b閉合的瞬間
C．在S已向a閉合的情況下，將R的滑動頭向c端移動時
D．在S已向a閉合的情況下，將R的滑動頭向d端移動時
圖19
8．如圖19所示，在勻強磁場中放有兩條平行的銅導軌，它們與大導線圈M相連接．要使小導線圈N獲得順時針方向的感應電流，則放在導軌上的裸金屬棒ab的運動情況是(兩導線圈共面放置)(　　)
A．向右勻速運動 B．向左加速運動
C．向右減速運動 D．向右加速運動
【能力提升】
9．如圖20所示，通過水平絕緣傳送帶輸送完全相同的銅線圈，線圈等距離排列，且與傳送帶以相同的速度勻速運動．為了檢測出個別未閉合的不合格線圈，讓傳送帶通過一固定勻強磁場區域，磁場方向垂直于傳送帶運動方向，根據穿過磁場后線圈間的距離，就能夠檢測出不合格線圈．通過觀察圖形，判斷下列說法正確的是(　　)
圖20
A．若線圈閉合，進入磁場時，線圈相對傳送帶向后滑動
B．若線圈不閉合，進入磁場時，線圈相對傳送帶向后滑動
C．從圖中可以看出，第3個線圈是不合格線圈
D．從圖中可以看出，第4個線圈是不合格線圈
題號 1 2 3 4 5 6 7 8 9
答案
10.在“研究電磁感應現象”的實驗中，首先按圖21(a)接線，以查明電流表指針的偏轉方向與電流方向之間的關系．當閉合S時，觀察到電流表指針向左偏，不通電時電流表指針停在正中央．然后按圖所示將電流表與副線圈B連成一個閉合回路，將原線圈A、電池、滑動變阻器和電鍵S串聯成另一個閉合電路．
(1)S閉合后，將螺線管A(原線圈)插入螺線管B(副線圈)的過程中，電流表的指針將________偏轉．
(2)線圈A放在B中不動時，指針將________偏轉．
(3)線圈A放在B中不動，將滑動變阻器的滑片P向左滑動時，電流表指針將________偏轉．(選填“向左”、“向右”或“不”)
圖21
圖22
11．如圖22所示，勻強磁場區域?qū)挒閐，一正方形線框abcd的邊長為l，且l>d，線框以速度v通過磁場區域，從線框進入到完全離開磁場的時間內，線框中沒有感應電流的時間是多少？
圖23
12．如圖23所示是家庭用的“漏電保護器”的關鍵部分的原理圖，其中P是一個變壓器鐵芯，入戶的兩根電線(火線和零線)采用雙線繞法，繞在鐵芯的一側作為原線圈，然后再接入戶內的用電器．Q是一個脫扣開關的控制部分(脫扣開關本身沒有畫出，它是串聯在本圖左邊的火線和零線上，開關斷開時，用戶的供電被切斷)，Q接在鐵芯另一側副線圈的兩端a、b之間，當a、b間沒有電壓時，Q使得脫扣開關閉合，當a、b間有電壓時，脫扣開關立即斷開，使用戶斷電．
(1)用戶正常用電時，a、b之間有沒有電壓？為什么？
(2)如果某人站在地面上，手誤觸火線而觸電，脫扣開關是否會斷開？為什么？
學案44　電磁感應現象　楞次定律
1．B　2.BC　
3．C　[自A落至圖示位置時，穿過線圈的磁通量增加，磁場方向向上，則感應電流的磁場方向與之相反，即向下，故可由安培定則判斷線圈中感應電流的方向?yàn)轫槙r(shí)針；自圖示位置落至B點時，穿過線圈的磁通量減少，磁場方向向上，則感應電流的磁場方向與之相同，即向上，故可由安培定則判斷線圈中感應電流的方向?yàn)槟鏁r(shí)針，選C.]
4．B　[此題可用兩種方法求解，借此感受右手定則和楞次定律分別在哪種情況下更便捷．
方法一：首先由安培定則判斷通電直導線周圍的磁場方向(如下圖所示)，因ab導線向右做切割磁感線運動，由右手定則判斷感應電流由a→b，同理可判斷cd導線中的感應電流方向由c→d，ad、bc兩邊不做切割磁感線運動，所以整個線框中的感應電流是逆時針方向的．
方法二：首先由安培定則判斷通電直導線周圍的磁場方向(如右圖所示)，由對稱性可知合磁通量Φ＝0；其次當導線框向右運動時，穿過線框的磁通量增大(方向垂直向里)，由楞次定律可知感應電流的磁場方向垂直紙面向外，最后由安培定則判斷感應電流沿逆時針方向，故B選項正確．]
5．C　[本題“原因”是磁鐵有相對線圈的運動，“效果”便是線圈要阻礙兩者的相對運動，線圈阻止不了磁鐵的運動，由“來拒去留”知，線圈只好跟著磁鐵同向轉動；如果二者轉速相同，就沒有相對運動，線圈就不會轉動了，故答案為C.]
6．AD　[根據楞次定律，感應電流的效果是總要阻礙產生感應電流的原因，本題中“原因”是回路中磁通量的增加，P、Q可通過縮小面積的方式進行阻礙，故可得A正確．由“來拒去留”得回路電流受到向下的力的作用，由牛頓第三定律知磁鐵受向上的作用力，所以磁鐵的加速度小于g，選A、D.]
思維提升
1．磁通量的大小與線圈匝數無關．磁通量的變化量為末態磁通量減初態磁通量，即：ΔΦ＝Φ2－Φ1.
2．無論回路是否閉合．只要穿過線圈平面的磁通量發生變化，線圈中就產生感應電動勢，產生感應電動勢的那部分導體就相當于電源．
3．楞次定律的理解：①感應電流的磁場起阻礙作用；②阻礙原磁通量的變化；③阻礙不是阻止，最終要發生變化；④阻礙的形式：“來拒去留”“增反減同”
4．導線切割磁感線用右手定則來進行判斷：
伸開右手，使拇指與其余四個手指垂直，并且都與手掌在同一個平面內，讓磁感線從掌心進入，并使拇指指向?qū)Ь€運動的方向，這時四指所指的方向就是感應電流的方向．
例1 B　[由楞次定律可知，在線框從右側擺動到O點正下方的過程中，向上的磁通量在減小，感應電流的磁場與原磁場方向相同(即向上)，再根據安培定則可以判斷感應電流的方向沿a→d→c→b→a，同理，可知線框從O點正下方向左側擺動的過程，電流方向沿a→d→c→b→a，故選B.]
[規范思維]　(1)在判斷感應電流的方向時，分析磁通量的變化只需看穿過平面的磁感線的條數即可，還要注意磁感線是從正面穿入還是從正面穿出(正面是為了分析問題事先選定的)．
(2)根據楞次定律的基本含義，按步就班(一原二變?nèi)兴穆菪?解題一般不會出錯．
例2 D　[條形磁鐵從線圈正上方等高快速經過時，通過線圈的磁通量先增加后減?。?dāng)通過線圈的磁通量增加時，為阻礙其增加，在豎直方向上線圈有向下運動的趨勢，所以線圈受到的支持力大于重力，在水平方向上有向右運動的趨勢；當通過線圈的磁通量減小時，為阻礙其減小，在豎直方向上線圈有向上運動的趨勢，所以線圈受到的支持力小于重力，在水平方向上有向右運動的趨勢．綜上所述，線圈受到的支持力先大于重力后小于重力，運動趨勢總是向右．]
[規范思維]　本題是根據楞次定律的第二種描述解題的．根據磁通量的增、減，利用阻礙相對運動來分析水平方向和豎直方向上安培力的方向．楞次定律的幾種表述情況，都可歸納為阻礙產生感應電流的原因．
例3 BC　[設PQ向右運動，用右手定則和安培定則判定可知穿過L1的磁感線方向向上．若PQ向右加速運動，則穿過L1的磁通量增加，用楞次定律判定可知通過MN的感應電流方向是N→M，對MN用左手定則判定，可知MN向左運動，可見A選項不正確．若PQ向右減速運動，則穿過L1的磁通量減少，用楞次定律判定可知通過MN的感應電流方向是M→N，對MN用左手定則判定，可知MN是向右運動，可見C正確．同理設PQ向左運動，用上述類似的方法可判定B正確，而D錯誤．]
[規范思維]　由導體運動分析產生感應電流的方向時用右手定則，由電流分析所受安培力的方向時，用左手定則．安培定則又稱右手螺旋定則，用來判斷電流產生的磁場方向，它們的作用及操作方法都不同，學習時要明確區分．
[針對訓練]
1．D　[①確定原磁場的方向：條形磁鐵在穿入線圈的過程中，磁場方向向下．
②明確閉合回路中磁通量變化的情況：向下的磁通量增加．
③由楞次定律的“增反減同”可知：線圈中的感應電流產生的磁場方向向上．
④應用右手定則可以判斷感應電流的方向?yàn)槟鏁r(shí)針(俯視)，即：電流的方向從b→G→a.
同理可以判斷出條形磁鐵穿出線圈的過程中，向下的磁通量減小，由楞次定律可得：線圈中將產生順時針的感應電流(俯視)，即：電流的方向從a→G→b.]
2．A　[由于I減小，穿過閉合金屬環的磁通量變小，通電螺線管在環a的軸線上，所以環通過縮小面積來阻礙原磁通量的減小，所以A正確．]
3．左　收縮
解析　變阻器滑片P向左移動，電阻變小，電流變大，根據楞次定律，感應電流的磁場方向與原電流的磁場方向相反，相互排斥，則金屬環A將向左移動，因磁通量增大，金屬環A有收縮的趨勢．
4．B　[直線電流的磁場離導線越遠，磁感線越稀疏，故線圈在下落過程中磁通量一直減小，A錯；由于上、下兩邊電流相等，上邊磁場較強，線框所受合力不為零，C錯；由于電磁感應，一部分機械能轉化為電能，機械能減小，D錯．]
思想方法總結
1．感應電流方向的判斷方法：
方法一：右手定則(適用于部分導體切割磁感線)
方法二：楞次定律
楞次定律的應用步驟
2．(1)若導體不動，回路中磁通量變化，應該用楞次定律判斷感應電流方向而不能用右手定則．
(2)若是回路中一部分導體做切割磁感線運動產生感應電流，用右手定則判斷較為簡單，用楞次定律進行判定也可以，但較為麻煩．
3．電磁感應現象、楞次定律等知識與生產、生活聯系比較密切，如電磁阻尼現象、延時開關等．這類題目往往以生產、生活實踐和高新技術為背景，提出問題，并要求學生用所學知識去解決問題．解決問題的關鍵是認真讀題，弄清物理情景，建立正確的物理模型，再用相關的物理規律求解．
1．AC　[赫茲用實驗證實了電磁波的存在，B錯；安培發現了磁場對電流的作用規律；洛倫茲發現了磁場對運動電荷的作用規律，D錯．]
2．D　[當N極接近線圈的上端時，線圈中的磁通量增大，由楞次定律可知感應電流的方向，且流經R的電流為從b到a，電容器下極板帶正電．]
3．B　[此題利用楞次定律的第二種描述比較方便，導線ab向左滑動，說明回路中的磁通量在減小，即cd中的電流在減小，與電流的方向無關，故B正確．]
4．BC　[S1斷開時，A線圈中電流消失，磁通量減少，B線圈中產生感應電流，阻礙線圈中磁通量的減少，A錯，B對；若斷開S2，B線圈中無感應電流，磁通量立即減為零，不會有延時作用，C對，D錯．]
5．D　[在閉合開關的瞬間，鋁環的磁通量增加，鋁環產生感應電流，由楞次定律的第二種描述可知，鋁環受到向上的安培力跳起一定高度，當保持開關閉合時，回路中電流不再增加，鋁環中不再有感應電流，不再受安培力，將在重力作用下回落，所以A、B均錯誤；鋁環回落后，斷開開關時，鋁環中因磁通量的變化產生感應電流，使鋁環受到向下的安培力，不會再跳起，所以C錯誤，D正確．]
6．A　[由楞次定律可知A正確．]
7．C　[由楞次定律的第二種描述可知：只要線圈中電流增強，即穿過N的磁通量增加，N就會受排斥而向右運動，只要線圈中電流減弱，即穿過N的磁通量減少，N就會受吸引而向左運動．故選項C正確．]
8．BC　[欲使N產生順時針方向的感應電流，感應電流的磁場方向應垂直紙面向里，由楞次定律可知有兩種情況：一是M中有順時針方向逐漸減小的電流，使其在N中的磁場方向向里，且磁通量在減??；二是M中有逆時針方向逐漸增大的電流，使其在N中的磁場方向向外，且磁通量在增大．因此，根據右手定則，對于前者，應使ab減速向右運動；對于后者，則應使ab加速向左運動．故應選B、C.]
9．AC　[若線圈閉合，進入磁場時，由于產生感應電流，根據楞次定律可判斷線圈相對傳送帶向后滑動，故A正確；若線圈不閉合，進入磁場時，不會產生感應電流，故線圈相對傳送帶不發生滑動，故B錯誤；從圖中可以看出，第3個線圈是不合格線圈，C正確．]
10．(1)向右　(2)不　(3)向右
11.
解析　從線框進入磁場到完全離開磁場，只有線框bc邊運動至磁場右邊緣至ad邊運動至磁場左邊緣的過程中無感應電流．
此過程的位移為：l－d
故線框中沒有感應電流的時間為：t＝
12．見解析
解析　(1)用戶正常用電時，a、b之間沒有電壓，因?yàn)殡p線繞成的初級線圈的兩根導線中的電流總是大小相等、方向相反，穿過鐵芯的磁通量總為零，副線圈中不會產生感應電動勢．
(2)會斷開，因?yàn)槿苏驹诘孛嫔鲜终`觸火線，電流通過火線和人體流向大地，不通過零線，這樣變壓器的鐵芯中就會有磁通量的變化，從而在副線圈中產生感應電動勢，即a、b間有電壓，脫扣開關就會斷開．
易錯點評
1．在第2題中，產生感應電流的是右邊的線圈，它是電源．
許多同學誤認為是電容器C在放電，使線圈中有電流，造成失誤．
2．在第5題中，有同學往往認為通電線圈好似一個電動機，只要它通電，就能使鋁環停在一定高度，屬于沒有真正理解電磁感應現象．真正的現象應是：閉合瞬間，鋁環跳起，電流穩定后，鋁環是落下的，當電鍵斷開時，是不會跳起的．
3．在第8題中，注意思維的順序，分清誰是原因——ab的加、減速運動，誰是結果——N中產生感應電流．
4．在第11題中，一定要注意條件：l>d.
