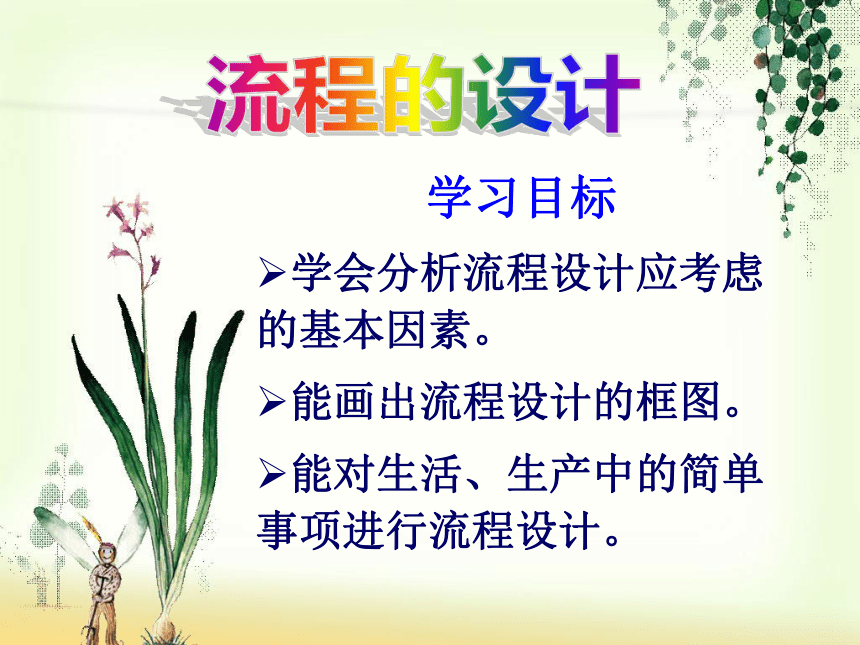

課件18張PPT。流程的設計學習目標
學會分析流程設計應考慮的基本因素。
能畫出流程設計的框圖。

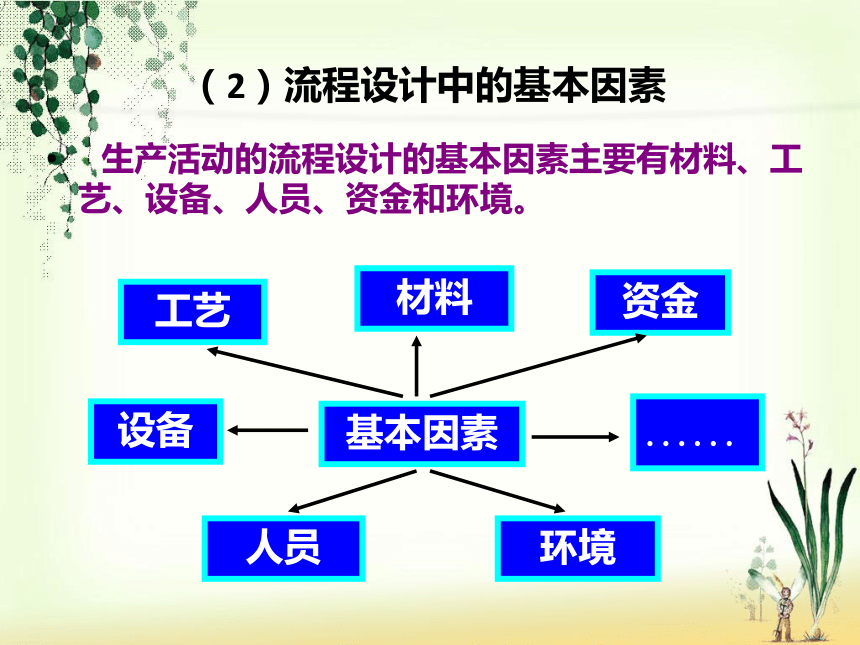

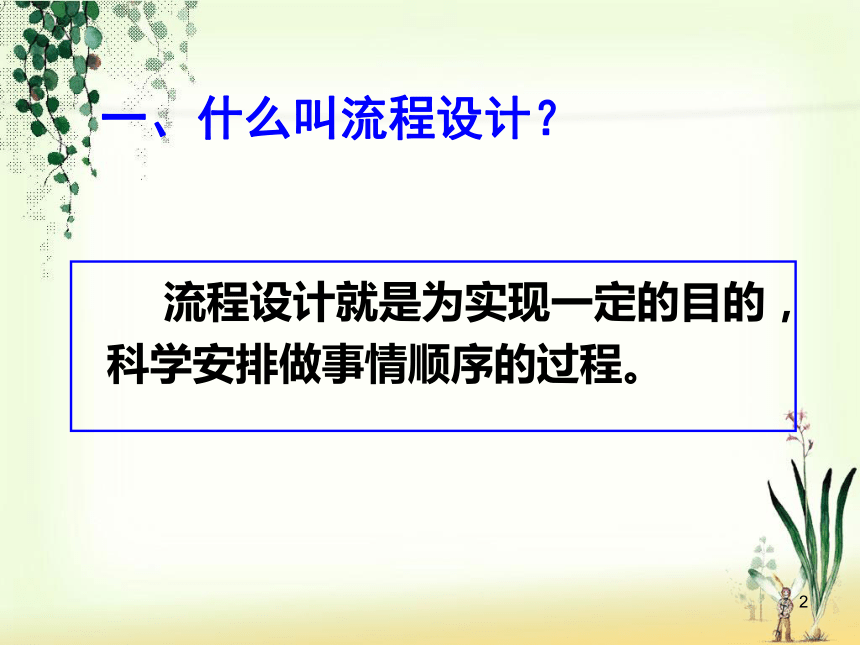

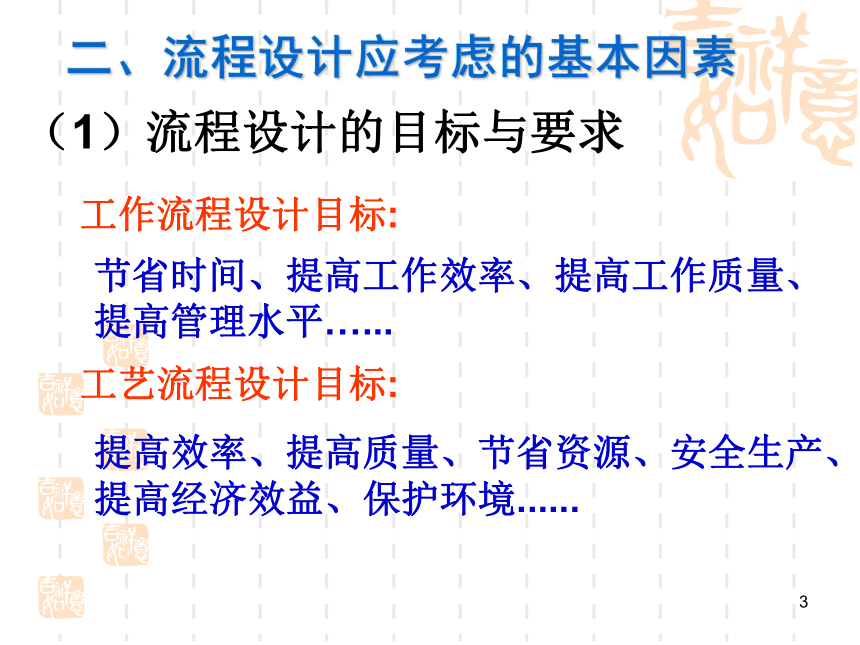

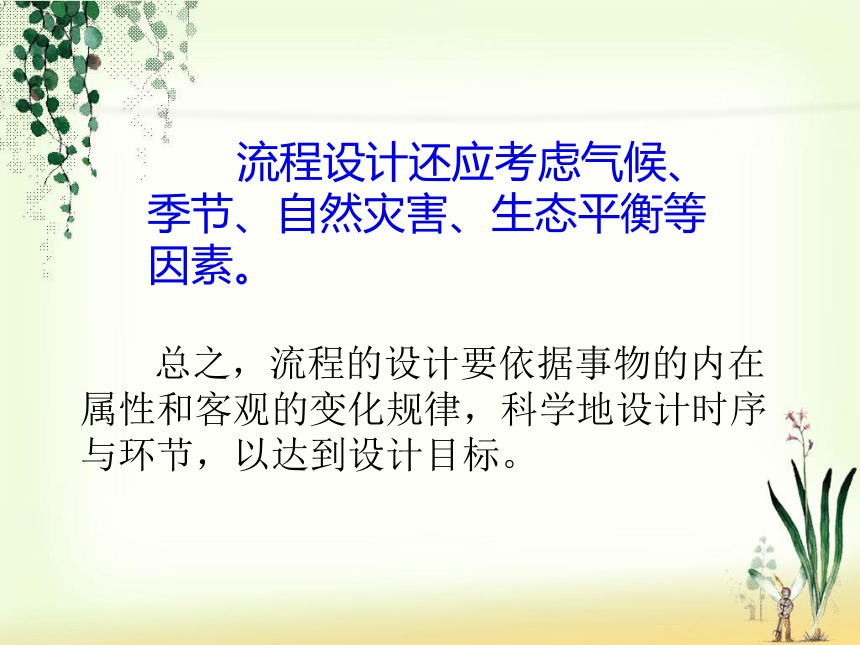

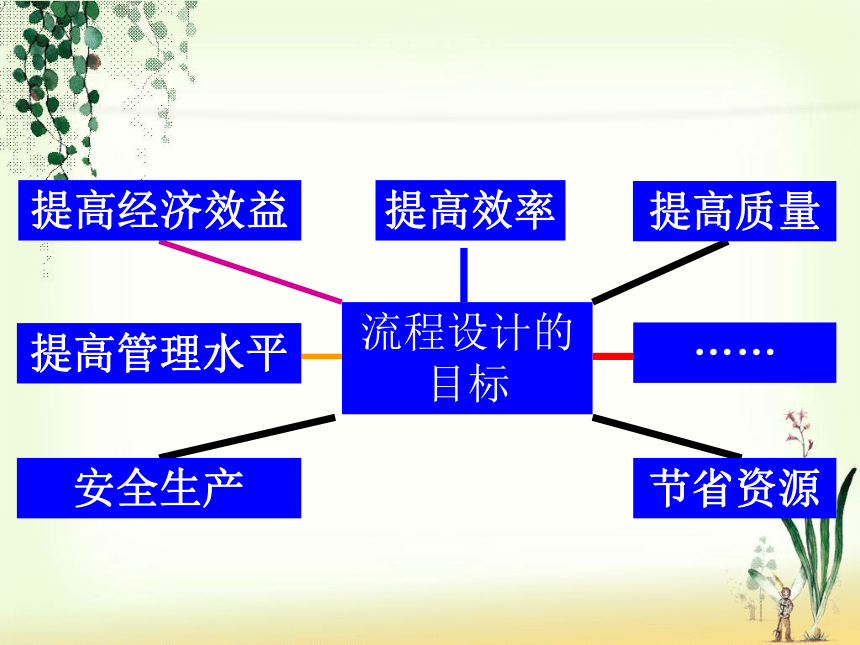

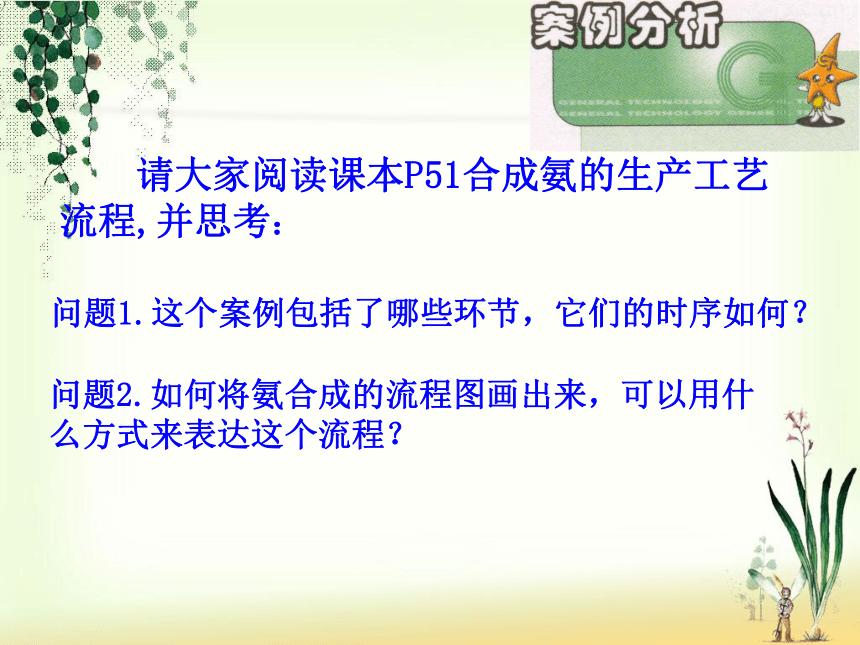

能對生活、生產中的簡單事項進行流程設計。2 流程設計就是為實現一定的目的，科學安排做事情順序的過程。一、什么叫流程設計？3二、流程設計應考慮的基本因素節省時間、提高工作效率、提高工作質量、提高管理水平…...提高效率、提高質量、節省資源、安全生產、提高經濟效益、保護環境......工作流程設計目標:工藝流程設計目標:（1）流程設計的目標與要求流程設計的目標……提高經濟效益提高效率提高質量提高管理水平安全生產節省資源（2）流程設計中的基本因素 生產活動的流程設計的基本因素主要有材料、工藝、設備、人員、資金和環境。基本因素材料設備工藝資金環境人員…… 流程設計還應考慮氣候、季節、自然災害、生態平衡等因素。 總之，流程的設計要依據事物的內在屬性和客觀的變化規律，科學地設計時序與環節，以達到設計目標。 請大家閱讀課本P51合成氨的生產工藝流程,并思考： 問題1.這個案例包括了哪些環節，它們的時序如何？ 問題2.如何將氨合成的流程圖畫出來，可以用什么方式來表達這個流程？ 問題1.這個案例包括了哪些環節，它
們的時序如何？
解答：合成氨生產流程包括了以下的環節和時序:
（1）先進行原料氣（N2、H2）的制取----制取環節；（2）氣（N2、H2 ）的凈化，除雜質-----凈化環節；（3）用壓縮機壓縮（至高壓狀態）------壓縮環節（4）氨合成----合成環節；（5）最后進行氨的分離，得到濃氨并將未完全反應的N2、H2送回合成塔，再循環加工利用----分離環節。制取
環節壓縮
環節合成
環節分離
環節凈化
環節問題2.如何將氨合成的流程圖畫出來，可以用什么方式來表達這個流程？如果用框圖表達流程，合成氨的流程設計可以如下圖１、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化肥廠，在流程設計上應考慮那些相關因素？
應考慮：工藝方案、降低能源和原材料消耗、減少污染排放、在資金允許的情況下選用精良設備和技術人員以提高生產效率。對工業方面的，要特別注意環境因素，要有環保意識
２、要把北方的大豆移栽到南方，在流程設計上需要考慮那些相關因素？
要考慮：季節、氣溫、濕度、土壤、病蟲害，是否
破壞生態平衡 。馬上行動11三、流程設計的步驟明確設計的目標和任務，明確流程應遵循的內在變化規律。
分析現有材料、設備、資金、人員、工藝和環境等因素。
列出流程涉及的主要事項，并進行初步的排列。
分析各事項之間先后順序，合理地安排流程的時序和環節。
畫出流程圖。確定目標，明確任務分析基本因素明確主要事項(步驟)確定環節、時序畫出流程圖結束12小鐵錘的加工流程設計 (手工制作)四、流程設計舉例1.確定目標，明確任務：制作小鐵錘。2.分析基本因素：設備、材料、加工方法、熱處理。設備：常用的金工工具、臺鉆、砂輪機、熱處理設備等；
材料：45號鋼和q235棒料；
工藝：采用手工加工、鐵鋸下料、錘頭部分的加工用銼刀銼平面、臺鉆鉆孔、手工攻絲、錘柄部分的圓頭有砂輪機磨削、螺紋用板牙套絲;
熱處理：淬火。4.劃分環節，確定時序，畫出加工流程圖：下料劃線鋸削銼削劃螺孔
中心線鉆孔攻絲倒角淬火電鍍錘頭的加工流程錘柄的加工流程下料磨削
圓頭板牙
套絲電鍍3.明確主要事項(步驟)：制作錘頭、柄、裝配。小鐵錘的加工流程設計 (批量生產)1、錘頭的加工流程2、錘柄的加工流程各具特點：
批量加工流程的特點：
一是大多數工序可由機床完成，機械化程度提高，節省人力資源；
二是有的工序可以在同一時間內進行，可以提高工作效率。
手工生產的特點：人員較多，生產速度較慢，效率低。對批量生產小鐵錘的流程設計
和手工生產流程對比 在設計批量加工流程時，你認為批量加工
流程可以劃分為哪些環節？
可分為錘頭加工、錘柄加工兩大環節，這兩大環節還可
分為若干道工序。
17 一個產品的生產流程設計一般由材料準備環節、加工環節、組裝環節、質量檢查環節組成。謝謝
