第十一章《簡單機械和功》復習教學案（第1課時）
一、知識回顧
1、杠桿的五要素：
①支點：杠桿繞著轉動的_______，用“O”表示；
②動力：______轉動的力，用“F1”表示；
③阻力：_______轉動的力，用“F2”表示；
④動力臂：從支點到____作用線的________，用“L1”表示；
⑤阻力臂：從支點到____作用線的_______，用“L2”表示。
2、杠桿的平衡條件：
（1）杠桿平衡：杠桿_____不動或_____轉動都叫做杠桿平衡；
（2）當杠桿的中點在支架上，兩邊還沒有掛上鉤碼時，要先調節杠桿兩斷的 ，使杠桿在_________位置平衡。若杠桿向右傾斜，應將杠桿左端的_______向_______端旋動或將右端的平衡螺母向_____端旋動，這樣做的目的是：_____________________；
（3）然后在杠桿兩端掛不同數目的鉤碼，調節_________的位置，使杠桿在水平位置重新平衡。
（4）杠桿平衡條件表達式：動力×動力臂=阻力×阻力臂，公式表示為：____________。
注意：①從杠桿平衡條件可知，力和力臂的大小成反比，即力臂越長，力就越小。②計算時，單位要統一，即動力和阻力的單位要統一，動力臂和阻力臂的單位要統一。
3、杠桿分類：
①省力杠桿：________長，________短的杠桿，但___距離。
②費力杠桿：動力臂___，阻力臂___的杠桿，但___距離。
③等臂杠桿：動力臂跟阻力臂_____的杠桿。
4、滑輪和滑輪組：
①定滑輪實質是____杠桿，不能省力，但能改變________。
②動滑輪是輪繞軸轉動，且隨物體一起移動，實質是動力臂為阻力臂 倍的杠桿。能省一半的力， 改變力的方向。
③滑輪組是由動滑輪和定滑輪組合而成的裝置。繩子末端拉力F與物重和繩子段數n的關系：F=。

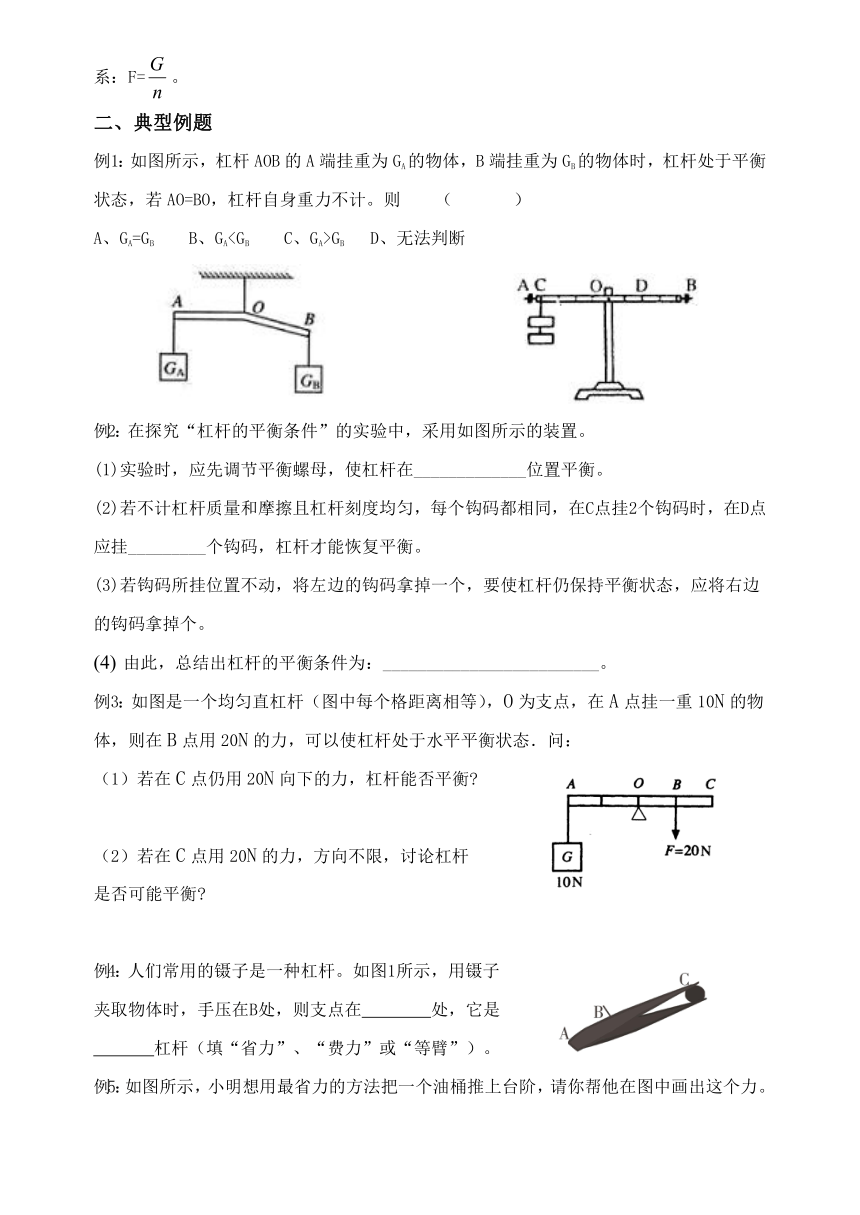

二、典型例題
例1：如圖所示，杠桿AOB的A端掛重為GA的物體，B端掛重為GB的物體時，杠桿處于平衡狀態，若AO=BO，杠桿自身重力不計。則 （ ）
A、GA=GB B、GAGB D、無法判斷
例2：在探究“杠桿的平衡條件”的實驗中，采用如圖所示的裝置。
(1)實驗時，應先調節平衡螺母，使杠桿在_____________位置平衡。
(2)若不計杠桿質量和摩擦且杠桿刻度均勻，每個鉤碼都相同，在C點掛2個鉤碼時，在D點應掛_________個鉤碼，杠桿才能恢復平衡。
(3)若鉤碼所掛位置不動，將左邊的鉤碼拿掉一個，要使杠桿仍保持平衡狀態，應將右邊的鉤碼拿掉個。
由此，總結出杠桿的平衡條件為：_________________________。
例3：如圖是一個均勻直杠桿（圖中每個格距離相等），O為支點，在A點掛一重10N的物體，則在B點用20N的力，可以使杠桿處于水平平衡狀態．問：
（1）若在C點仍用20N向下的力，杠桿能否平衡
（2）若在C點用20N的力，方向不限，討論杠桿
是否可能平衡
例4：人們常用的鑷子是一種杠桿。如圖1所示，用鑷子
夾取物體時，手壓在B處，則支點在 處，它是
杠桿（填“省力”、“費力”或“等臂”）。
例5：如圖所示，小明想用最省力的方法把一個油桶推上臺階，請你幫他在圖中畫出這個力。
例6：如圖，在杠桿AB上掛了一個重為G 的物體。為使杠桿在圖中的位置靜止．請在杠桿上畫出最小的動力F 和它的方向。
第11章《簡單機械和功》鞏固練習（第1課時）
1．賽艇運動員比賽時用的槳伸入水中部分較長，它屬于　 　(填“省力”或“費力”)杠桿；船槳向后劃水，船向前運動，說明物體間　　　　。
2．在“探究杠桿平衡條件”的實驗中：
（１）將杠桿中點支到支架上后，發現右端比左端低，這時，應將右端螺母向_____邊調，使杠桿在______位置平衡．
（２）在實驗中，若保持鉤碼的只數和位置不變，使彈簧測力計由豎直向下拉改為斜向下拉，則彈簧測力計的示數將______．（變大/變小/不變）
3.用一根杠桿撬一塊質量１t的石頭，如動力臂是160ｃｍ，阻力臂是20ｃｍ，則至少要用______Ｎ的力才能把石頭撬動．
4.如圖所示，杠桿是平衡的，如在支點左側的鉤碼下再增加一只等重的鉤碼，要使杠桿重新平衡，則 （ ）
Ａ．在右側鉤碼下再加掛一只等重鉤碼 Ｂ．將右側鉤碼往左移一格
Ｃ．將左側鉤碼往右移一格 Ｄ．將右側鉤碼往右移一格
5．如圖所示，臺風過后,小麗在扶正被風吹倒的樹木時提出一些措施,下列措施中你覺得最合適的是（ ）
Ａ．繩直接系在A點 Ｂ．繩直接系在B點
Ｃ．在A點墊上橡皮，再系上繩 Ｄ．在B點墊上橡皮,再系上繩
6．鋼絲鉗是勞技課和電工課上經常使用的工具，關于鋼絲鉗，下列說法錯誤的是（ ）
A、使用鉗口剪銅導線時鉗口對導線的壓強很大 B、把手上用橡膠是為了絕緣
C、橡膠的表面有凹凸花紋是為了增大摩擦 D、使用鉗口剪銅導線時是費力杠桿
7．如圖是家用腳踏式垃圾桶的結構圖，F為裝垃圾時開蓋用的腳踏板。下列說法中正確的是 （ ）
Ａ．兩杠桿均為省力杠桿 Ｂ．兩杠桿均為費力杠桿
C．FED為省力杠桿 Ｄ．ABC為省力杠桿
11．按要求作圖．
（1）在圖中，畫出作用在“開瓶起子”上動力F1的力臂和阻力F2的示意圖．
（2）如圖是列車上售食品的手推車，當前輪遇到障礙物時，售貨員向下按扶把，使手推車前輪向上翹起，請畫出售貨員所用的最小動力及其力臂．
（3）如圖，杠桿AB處于平衡狀態，請作出力臂l對應的力的示意圖．
(
A
l
O
B
)
