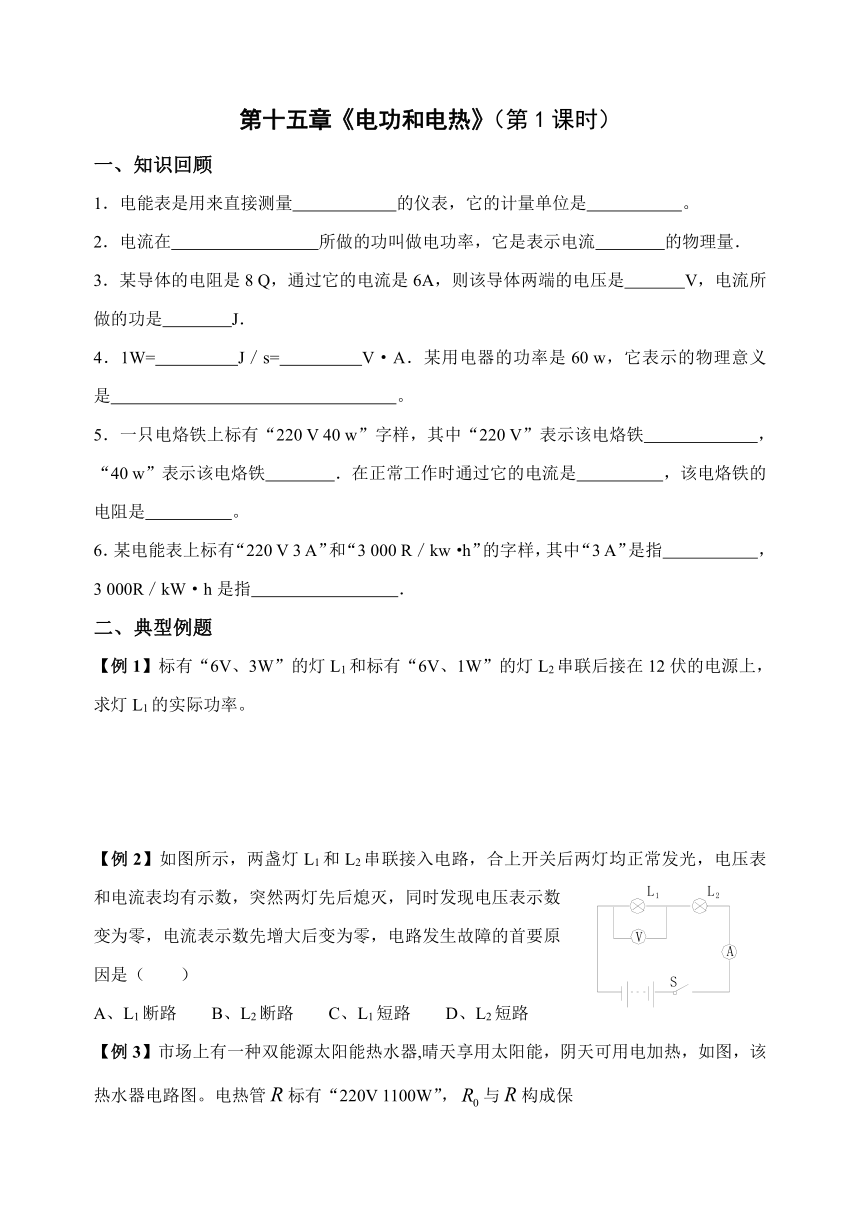

第十五章《電功和電熱》（第1課時）
一、知識回顧
1．電能表是用來直接測量 的儀表，它的計量單位是 。
2．電流在 所做的功叫做電功率，它是表示電流 的物理量．
3．某導體的電阻是8 Q，通過它的電流是6A，則該導體兩端的電壓是 V，電流所做的功是 J．
4．1W= J／s= V·A．某用電器的功率是60 w，它表示的物理意義是 。
5．一只電烙鐵上標有“220 V 40 w”字樣，其中“220 V”表示該電烙鐵 ，“40 w”表示該電烙鐵 ．在正常工作時通過它的電流是 ，該電烙鐵的電阻是 。
6．某電能表上標有“220 V 3 A”和“3 000 R／kw·h”的字樣，其中“3 A”是指 ，3 000R／kW·h是指 ．
二、典型例題
【例1】標有“6V、3W”的燈L1和標有“6V、1W”的燈L2串聯后接在12伏的電源上，求燈L1的實際功率。
【例2】如圖所示，兩盞燈L1和L2串聯接入電路，合上開關后兩燈均正常發光，電壓表和電流表均有示數，突然兩燈先后熄滅，同時發現電壓表示數
變為零，電流表示數先增大后變為零，電路發生故障的首要原
因是（ ）
A、L1斷路 B、L2斷路 C、L1短路 D、L2短路

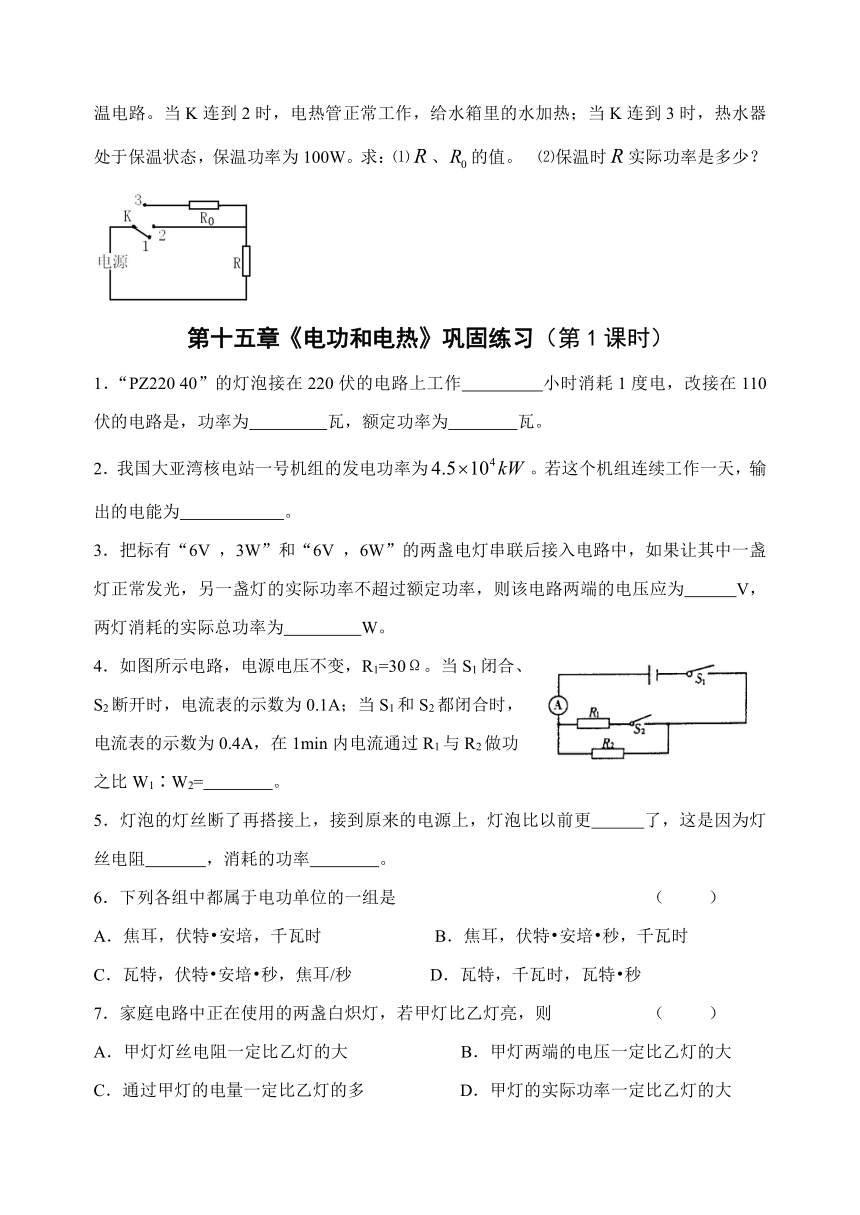

【例3】市場上有一種雙能源太陽能熱水器,晴天享用太陽能，陰天可用電加熱，如圖，該熱水器電路圖。電熱管標有“220V 1100W”，與構成保
溫電路。當K連到2時，電熱管正常工作，給水箱里的水加熱；當K連到3時，熱水器處于保溫狀態，保溫功率為100W。求：⑴、的值。 ⑵保溫時實際功率是多少？
第十五章《電功和電熱》鞏固練習（第1課時）
1．“PZ220 40”的燈泡接在220伏的電路上工作 小時消耗1度電，改接在110伏的電路是，功率為 瓦，額定功率為 瓦。
2．我國大亞灣核電站一號機組的發電功率為。若這個機組連續工作一天，輸出的電能為 。
3．把標有“6V ，3W”和“6V ，6W”的兩盞電燈串聯后接入電路中，如果讓其中一盞燈正常發光，另一盞燈的實際功率不超過額定功率，則該電路兩端的電壓應為 V，兩燈消耗的實際總功率為 W。
4．如圖所示電路，電源電壓不變，R1=30Ω。當S1閉合、
S2斷開時，電流表的示數為0.1A；當S1和S2都閉合時，
電流表的示數為0.4A，在1min內電流通過R1與R2做功
之比W1∶W2= 。
5．燈泡的燈絲斷了再搭接上，接到原來的電源上，燈泡比以前更 了，這是因為燈絲電阻 ，消耗的功率 。
6．下列各組中都屬于電功單位的一組是 （ ）
A．焦耳，伏特 安培，千瓦時 B．焦耳，伏特 安培 秒，千瓦時
C．瓦特，伏特 安培 秒，焦耳/秒 D．瓦特，千瓦時，瓦特 秒
7．家庭電路中正在使用的兩盞白熾燈，若甲燈比乙燈亮，則 （ ）
A．甲燈燈絲電阻一定比乙燈的大 B．甲燈兩端的電壓一定比乙燈的大
C．通過甲燈的電量一定比乙燈的多 D．甲燈的實際功率一定比乙燈的大
8．下列說法中不符合事實的是 （ ）
A．一只雞的質量大約為1.5千克
B．一只100瓦的白熾燈泡正常工作一小耗電1度
C．如果導體兩端的電壓是1伏，通過的電流是1安，這段導體的電阻就是1歐
D．拿起兩只雞蛋舉高1米，做的功大約是1焦耳
9、如圖所示是一位同學已經連接好的電路。閉合開關，并將滑動變阻器的滑片向A端移動，則不會觀察到的現象是 （ ）
A．電流表的示數逐漸減小 B．電壓表的示數逐漸減小
C．小燈泡越來越暗 D．電路消耗的總功率增大
10、在圖中，導體A、B是由同種材料做成的，A和B等長，但A比B的橫截面積大，當S閉合后，在相同時間內，下列敘述正確的是 （ ）
A．電流通過A、B所做的功是 B．電流通過A、B所做的功是
C．電流通過A、B所做的功是 D．無法比較電流通過A、B時做功的大小
11、調無臺燈的電路是由一只燈泡和一個電位器（滑動變阻器）串聯組成。調節電位器的旋鈕使燈由亮變暗的過程中，電路的總功率將 （ ）
A．變小 B．變大 C．不變 D．無法確定
12、在測定額定電壓為、電阻約為的小燈泡的額定功率的實驗中，某同學將器材連成如圖所示的電路。
①請指出該電路連接中錯誤或不妥：、 ；、 。
②將上述錯誤或不妥改正后，閉合開關發現
電流表有示數，但電壓表無示數，燈泡也不發光，出現故障的原因是 。
③故障排除后，調滑動變阻，使燈泡正常發光，此時電流表示數如上圖所示，則該燈泡的額定功率為 W。
13、按圖示電路對額定電壓為3.8V的小燈泡進行實驗時，測得5組實驗數據，并記錄在表中，同時記錄了小燈泡亮度變化情況。請仔細分析實驗數據和實驗現象，回答以下問題：
⑴ 小燈泡的額定功率是 W
⑵ 小燈泡亮度變化規律是 。
14、太陽能是21世紀重點發展的能源之一，太陽能汽車是利用太陽能電池將接收到的太陽能轉化為電能，再利用電動機來驅動汽車的一種新型汽車。有一種太陽能實驗車，車上太陽能電池接受太陽能的面板的有效面積為S=8m2，太陽光照射到電池板每平方米面積上的輻射功率為P0=1KW。在晴朗的天氣，電池對著太陽時產生的電壓為U=120V，并對車上的電動機提供I=10A的電流，試問：
⑴ 太陽能電池將太陽能轉化為電能的效率是多少？
⑵ 如果這輛汽車的電動機電能最終轉化為機械能的效率75％，當汽車在水平路面上勻速行駛時，受到的牽引力為150N，則汽車的行駛速度是多大？
