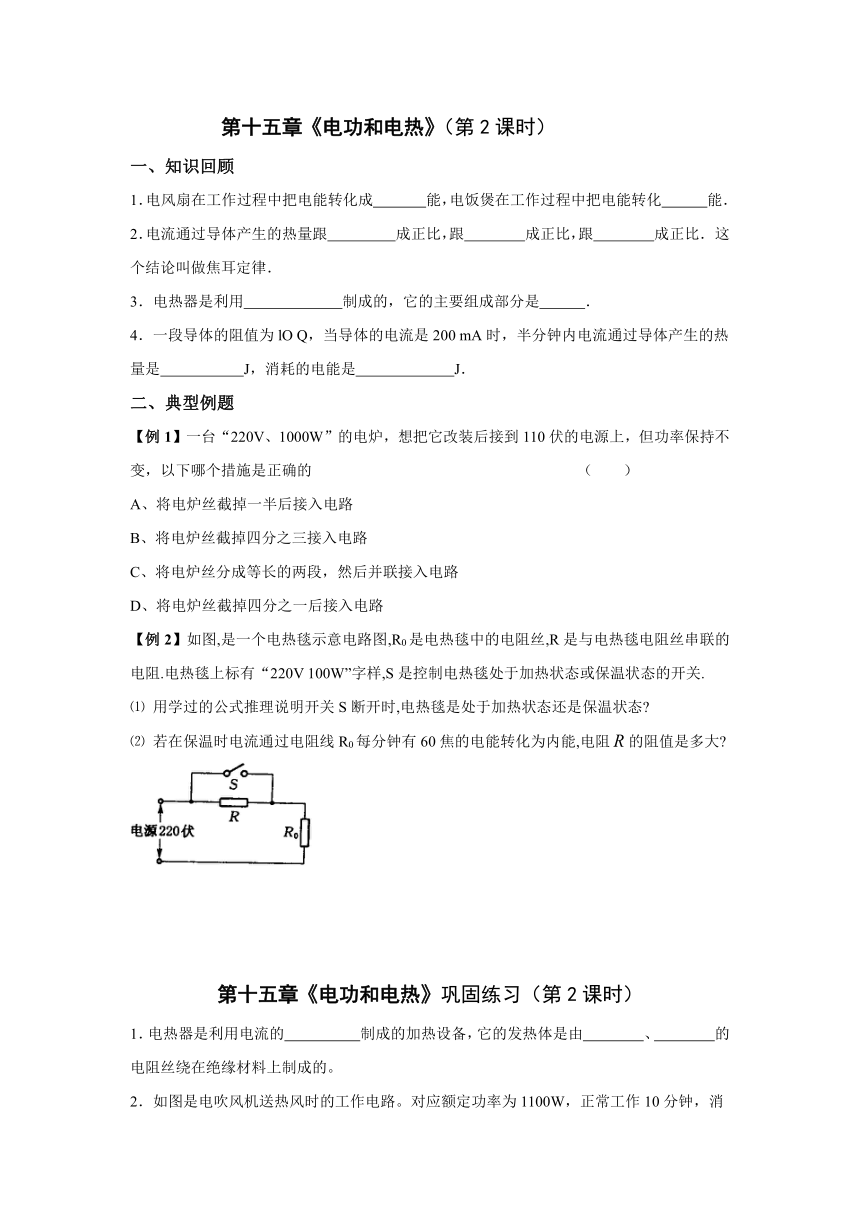

第十五章《電功和電熱》（第2課時）
一、知識回顧
1．電風扇在工作過程中把電能轉化成 能，電飯煲在工作過程中把電能轉化 能．
2．電流通過導體產生的熱量跟 成正比，跟 成正比，跟 成正比． 這個結論叫做焦耳定律．
3．電熱器是利用 制成的，它的主要組成部分是 ．
4．一段導體的阻值為lO Q，當導體的電流是200 mA時，半分鐘內電流通過導體產生的熱量是 J，消耗的電能是 J．
二、典型例題
【例1】一臺“220V、1000W”的電爐，想把它改裝后接到110伏的電源上，但功率保持不變，以下哪個措施是正確的 （ ）
A、將電爐絲截掉一半后接入電路
B、將電爐絲截掉四分之三接入電路
C、將電爐絲分成等長的兩段，然后并聯接入電路
D、將電爐絲截掉四分之一后接入電路
【例2】如圖,是一個電熱毯示意電路圖,R0是電熱毯中的電阻絲,R是與電熱毯電阻絲串聯的電阻.電熱毯上標有“220V 100W”字樣,S是控制電熱毯處于加熱狀態或保溫狀態的開關.
⑴ 用學過的公式推理說明開關S斷開時,電熱毯是處于加熱狀態還是保溫狀態
⑵ 若在保溫時電流通過電阻線R0每分鐘有60焦的電能轉化為內能,電阻的阻值是多大
第十五章《電功和電熱》鞏固練習（第2課時）
1．電熱器是利用電流的 制成的加熱設備，它的發熱體是由 、 的電阻絲繞在絕緣材料上制成的。

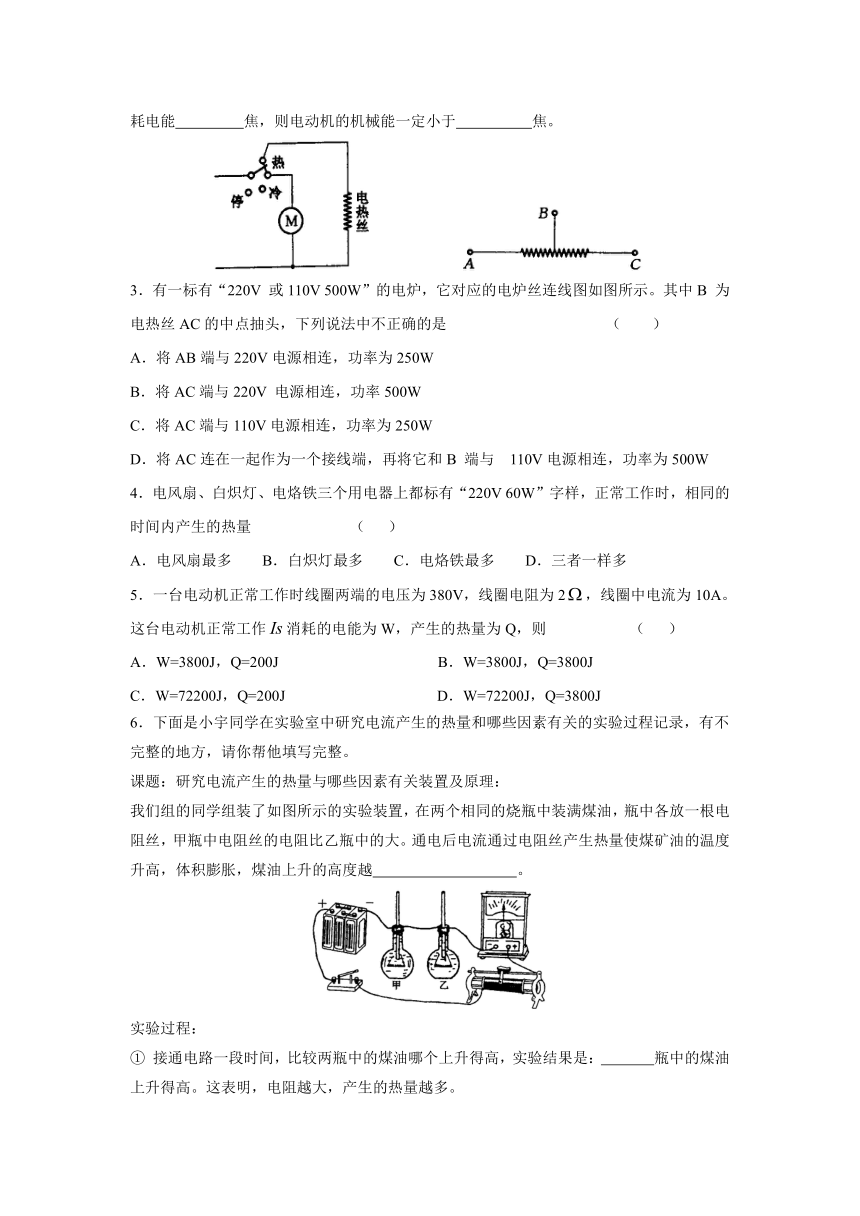

2．如圖是電吹風機送熱風時的工作電路。對應額定功率為1100W，正常工作10分鐘，消耗電能 焦，則電動機的機械能一定小于 焦。
3．有一標有“220V 或110V 500W”的電爐，它對應的電爐絲連線圖如圖所示。其中B 為電熱絲AC的中點抽頭，下列說法中不正確的是 （ ）
A．將AB端與220V電源相連，功率為250W
B．將AC端與220V 電源相連，功率500W
C．將AC端與110V電源相連，功率為250W
D．將AC連在一起作為一個接線端，再將它和B 端與 110V電源相連，功率為500W
4．電風扇、白熾燈、電烙鐵三個用電器上都標有“220V 60W”字樣，正常工作時，相同的時間內產生的熱量 （ ）
A．電風扇最多 B．白熾燈最多 C．電烙鐵最多 D．三者一樣多
5．一臺電動機正常工作時線圈兩端的電壓為380V，線圈電阻為2，線圈中電流為10A。這臺電動機正常工作消耗的電能為W，產生的熱量為Q，則 （ ）
A．W=3800J，Q=200J B．W=3800J，Q=3800J
C．W=72200J，Q=200J D．W=72200J，Q=3800J
6．下面是小宇同學在實驗室中研究電流產生的熱量和哪些因素有關的實驗過程記錄，有不完整的地方，請你幫他填寫完整。
課題：研究電流產生的熱量與哪些因素有關裝置及原理：
我們組的同學組裝了如圖所示的實驗裝置，在兩個相同的燒瓶中裝滿煤油，瓶中各放一根電阻絲，甲瓶中電阻絲的電阻比乙瓶中的大。通電后電流通過電阻絲產生熱量使煤礦油的溫度升高，體積膨脹，煤油上升的高度越 。
實驗過程：
① 接通電路一段時間，比較兩瓶中的煤油哪個上升得高，實驗結果是： 瓶中的煤油上升得高。這表明，電阻越大，產生的熱量越多。
② 在兩玻璃管中的液柱降回原來的高度后，調節滑動變阻器，加大電流，重做上述實驗，通電時間與前次相同。在兩次實驗中，比較甲瓶（或乙瓶）中的煤油哪次上升得高。實驗結果：在第二次實驗中，瓶中煤油上升得較 。這表明，電流越大，電流產生的熱量越多。
③ 實驗表明，通電時間越長，瓶中煤油上升得越高，電流產生的熱量越 。
我們小組一起對實驗現象進行歸納分析，找到了電流產生熱量的多少和哪些因素有關。
7．給塑料加熱要使其受熱均勻，為此工廠里用熱水浸泡加熱，若所用熱水質量為15，溫度為98，由于熱量散失，每分鐘熱水溫度會降低1。為維持水恒溫，用電熱絲給熱水加熱使其始終保持98，已知電源電壓210，那么電熱絲要選擇多大的電阻？
8．小明同學的玩具電動車上，有一微型直流電動機，從消耗電能方面看，其內部可等效為如圖所示電路。當電動機不轉時，相當于開關S置于“1”；當電動機正常工作時，相當于開關S置于“2”。電阻R1為線圈電阻，它的功率為發熱功率；電動機對外做功的功率可用
電阻R2的功率代替。
⑴ 當給它加0.3V電壓時，電動機不轉，電路中的電流為0.3A，求電阻R1的阻值。
⑵ 當給它加3V電壓時，電動機不轉，電路中的電流為0.4A，，求電動機的發熱功率及對外做功的功率。
⑶ 當給它加3V電壓而電動機被卡住（電機不轉）時，求發熱熱功率。
⑷ 比較⑵、⑶兩個發熱功率，你認為電動機正常工作時若被卡住，對電動機會產生什么危害？
9．下面是HG2003家用蒸汽電熨斗示意圖和鉻牌，使用時水箱中的水滴入被加熱的底板氣室，迅速汽化產生向下的蒸汽。
⑴ 某師傅用熨斗干燙衣服時，用了19N的向下的力壓熨斗，在此過程中，衣服受到的壓強是多大？
⑵ 用熨斗汽燙時先預熱，使金屬底板的溫度從20℃升高到220℃時，溫控開關自動斷開，已知底板的質量為1，鐵的比熱為。蒸汽電熨斗預熱時底板吸收多少熱量？
⑶ 汽燙時，水滴入汽室，由于水升溫汽化帶走熱量。當底板溫度降到190℃時，溫控開關自動閉合，當加熱到220℃時又斷開。如此反復，若蒸汽電熨斗在體按圖所示程序工作，燙一件衣服共消耗多少電能？
