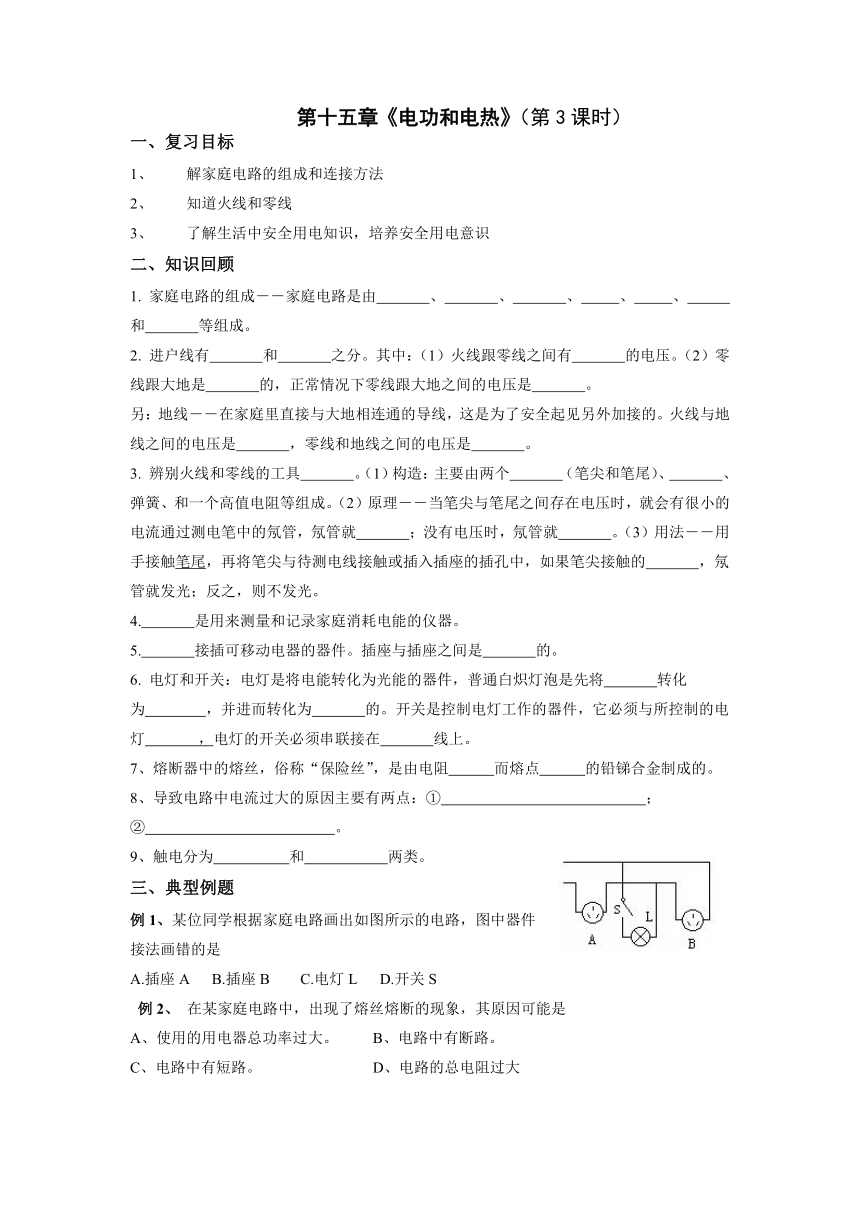

第十五章《電功和電熱》（第3課時）
一、復習目標
解家庭電路的組成和連接方法
知道火線和零線
了解生活中安全用電知識，培養安全用電意識
二、知識回顧
1. 家庭電路的組成――家庭電路是由 、 、 、 、 、
和 等組成。
2. 進戶線有 和 之分。其中：（1）火線跟零線之間有 的電壓。（2）零線跟大地是 的，正常情況下零線跟大地之間的電壓是 。
另：地線――在家庭里直接與大地相連通的導線，這是為了安全起見另外加接的。火線與地線之間的電壓是 ，零線和地線之間的電壓是 。
3. 辨別火線和零線的工具 。（1）構造：主要由兩個 （筆尖和筆尾）、 、彈簧、和一個高值電阻等組成。（2）原理――當筆尖與筆尾之間存在電壓時，就會有很小的電流通過測電筆中的氖管，氖管就 ；沒有電壓時，氖管就 。（3）用法――用手接觸筆尾，再將筆尖與待測電線接觸或插入插座的插孔中，如果筆尖接觸的 ，氖管就發光；反之，則不發光。
4. 是用來測量和記錄家庭消耗電能的儀器。
5. 接插可移動電器的器件。插座與插座之間是 的。
6. 電燈和開關：電燈是將電能轉化為光能的器件，普通白熾燈泡是先將 轉化為 ，并進而轉化為 的。開關是控制電燈工作的器件，它必須與所控制的電燈 ，電燈的開關必須串聯接在 線上。
7、熔斷器中的熔絲，俗稱“保險絲”，是由電阻 而熔點 的鉛銻合金制成的。
8、導致電路中電流過大的原因主要有兩點：① ；② 。
9、觸電分為 和 兩類。
三、典型例題
例1、某位同學根據家庭電路畫出如圖所示的電路，圖中器件
接法畫錯的是
A.插座A B.插座B C.電燈L D.開關S
例2、 在某家庭電路中，出現了熔絲熔斷的現象，其原因可能是
A、使用的用電器總功率過大。 B、電路中有斷路。
C、電路中有短路。 D、電路的總電阻過大

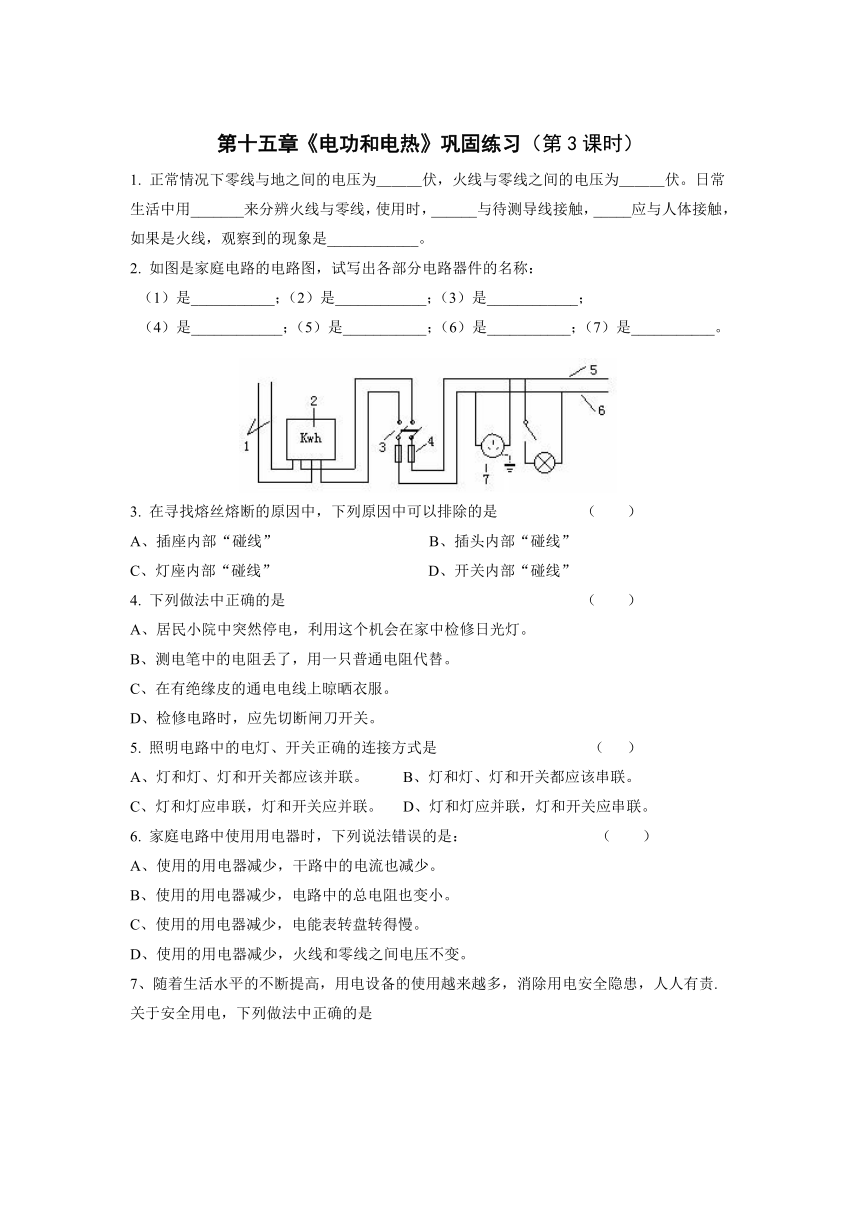

第十五章《電功和電熱》鞏固練習（第3課時）
1. 正常情況下零線與地之間的電壓為＿＿＿伏，火線與零線之間的電壓為＿＿＿伏。日常生活中用_______來分辨火線與零線，使用時，______與待測導線接觸，_____應與人體接觸，如果是火線，觀察到的現象是____________。
2. 如圖是家庭電路的電路圖，試寫出各部分電路器件的名稱：
（1）是___________；（2）是____________；（3）是____________；
（4）是____________；（5）是___________；（6）是___________；（7）是___________。
3. 在尋找熔絲熔斷的原因中，下列原因中可以排除的是 （　　）
A、插座內部“碰線” B、插頭內部“碰線”
C、燈座內部“碰線” D、開關內部“碰線”
4. 下列做法中正確的是 （　　）
A、居民小院中突然停電，利用這個機會在家中檢修日光燈。
B、測電筆中的電阻丟了，用一只普通電阻代替。
C、在有絕緣皮的通電電線上晾曬衣服。
D、檢修電路時，應先切斷閘刀開關。
5. 照明電路中的電燈、開關正確的連接方式是 （ ）
A、燈和燈、燈和開關都應該并聯。 B、燈和燈、燈和開關都應該串聯。
C、燈和燈應串聯，燈和開關應并聯。 D、燈和燈應并聯，燈和開關應串聯。
6. 家庭電路中使用用電器時，下列說法錯誤的是： （ ）
A、使用的用電器減少，干路中的電流也減少。
B、使用的用電器減少，電路中的總電阻也變小。
C、使用的用電器減少，電能表轉盤轉得慢。
D、使用的用電器減少，火線和零線之間電壓不變。
7、隨著生活水平的不斷提高，用電設備的使用越來越多，消除用電安全隱患，人人有責.關于安全用電，下列做法中正確的是
A. 在電線上晾衣服 B. 同時使用多個大功率用電器
C. 電冰箱的外殼接地 D. 導線破損仍繼續使用
8、電工師傅常用一只標有“220V、40W”的燈泡Lo(檢驗燈泡)取代保險絲，來檢查新安裝的照明電路中每個支路的情況。如圖所示，當只閉合S、S1時，L0不亮，當只閉合S、S2時，L0和L2都呈暗紅色，當只閉合S、S3時，Lo正常發光，下列判斷正確的是（ ）
A. L1所在的支路短路
B. L2所在的支路斷路
C. L3所在的支路短路
D. 各支路均完好
9、安全用電十分重要。下表是提供的一組人體電阻值。
（1）潮濕時，若在手與腳、手與塑料鞋底之間加220V電壓，請算出電流值填在表上空格處______；
（2）如果通過人體的安全電流不大于25mA，請你為圖示的做法配上警示語_______。
10、把開關、螺口燈泡正確接入圖中。
11、在如圖電路圖中有插座、開關、電燈，請在空缺處填入恰當?shù)姆枴?br/>12、小麗家中有一盞用聲控開關和光控開關控制的電燈，電燈在光線昏暗并且有人經過時才發光，可以達到方便節電的目的，同時由于有不固定的家用電器，需接入一只三孔插座，請將如圖所示的原理圖連接完整．
13、電磁爐是家庭常用的廚具，電磁爐的爐面是耐熱陶瓷板，爐面的下方是電子線路板，電子線路板能產生周期性變化的磁場，使鍋具底部產生變化的電流，從而使鍋具本身自行高速發熱，用來加熱和烹飪食物，從而達到煮食的目的。
（1）為了用電安全，電磁爐應該使用________(填“三腳”或“兩腳”）插頭；煮食時應該用________(填“鐵鍋”或“陶瓷鍋”）放在爐面上；
（2）電磁爐煮食的熱源來自________(填“鍋具底部”或“電磁爐”）；
（3）小明想測出用電高峰時電磁爐高溫檔的實際功率，他用電能表（表頭如圖乙所示）、秒表等工具進行了如下實驗：
A.首先___________________________________________________
B．把鍋具放在爐面上，并選擇高溫檔通電；
C．記錄在通電時間t內電能表指示燈閃爍的次數n。
①請你補上步驟A空缺的內容；
②電能表指示燈閃爍一次，用電器消耗的電能Eo=______J;
③用以上字母表示電磁爐高溫檔的實際功率P=______
（4）請你設計一個實驗驗證家用電磁爐時利用電磁感應原理工作的。
器材：___________________________________________________
實驗方法：___________________________________________________
