資源簡介

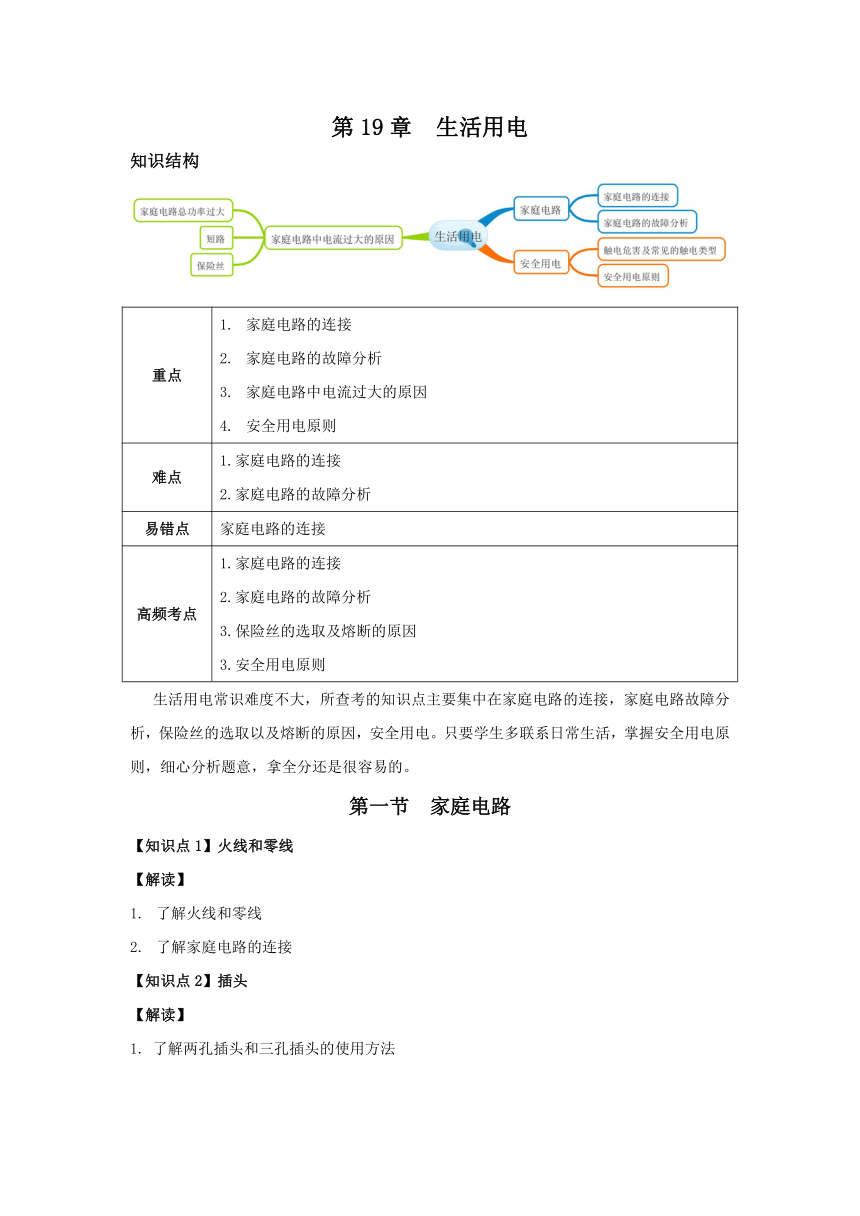

生活用電
知識結構
重點 家庭電路的連接 家庭電路的故障分析 家庭電路中電流過大的原因 安全用電原則
難點 1.家庭電路的連接 2.家庭電路的故障分析
易錯點 家庭電路的連接
高頻考點 1.家庭電路的連接 2.家庭電路的故障分析 3.保險絲的選取及熔斷的原因 3.安全用電原則
生活用電常識難度不大，所查考的知識點主要集中在家庭電路的連接，家庭電路故障分析，保險絲的選取以及熔斷的原因，安全用電。只要學生多聯系日常生活，掌握安全用電原則，細心分析題意，拿全分還是很容易的。
第一節 家庭電路
【知識點1】火線和零線
【解讀】
了解火線和零線
了解家庭電路的連接
【知識點2】插頭
【解讀】
1. 了解兩孔插頭和三孔插頭的使用方法

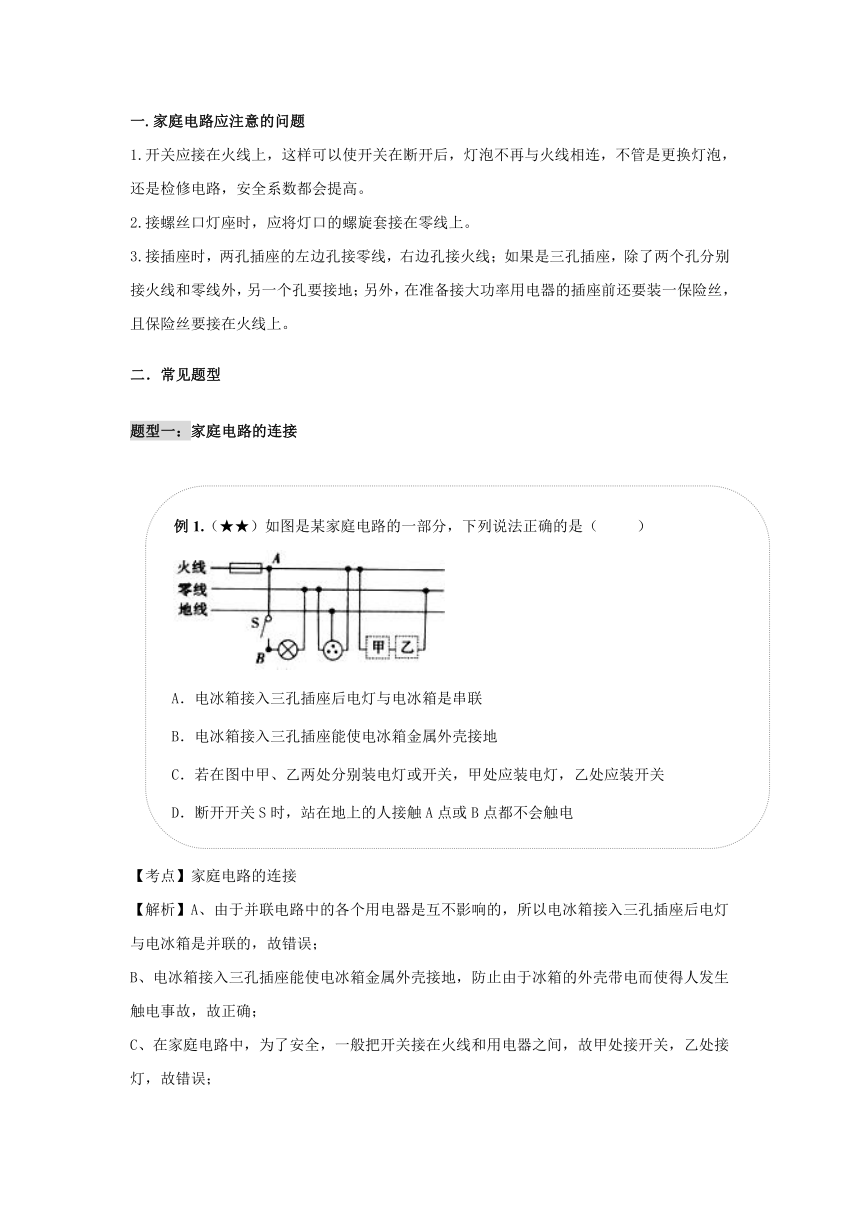

一.家庭電路應注意的問題
1.開關應接在火線上，這樣可以使開關在斷開后，燈泡不再與火線相連，不管是更換燈泡，還是檢修電路，安全系數都會提高。
2.接螺絲口燈座時，應將燈口的螺旋套接在零線上。
3.接插座時，兩孔插座的左邊孔接零線，右邊孔接火線；如果是三孔插座，除了兩個孔分別接火線和零線外，另一個孔要接地；另外，在準備接大功率用電器的插座前還要裝一保險絲，且保險絲要接在火線上。
二．常見題型
題型一：家庭電路的連接
(
例
1.
（★★）
如圖是某家庭電路的一部分，下列說法正確的是（　
　）
A．電冰箱接入三孔插座后電燈與電冰箱是串聯
B．電冰箱接入三孔插座能使電冰箱金屬外殼接地
C．若在圖中甲、乙兩處分別裝電燈或開關，甲處應裝電燈，乙處應裝開關
D．斷開開關S時，站在地上的人接觸A點或B點都不會觸電
)
【考點】家庭電路的連接
【解析】A、由于并聯電路中的各個用電器是互不影響的，所以電冰箱接入三孔插座后電燈與電冰箱是并聯的，故錯誤；
B、電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止由于冰箱的外殼帶電而使得人發生觸電事故，故正確；
C、在家庭電路中，為了安全，一般把開關接在火線和用電器之間，故甲處接開關，乙處接燈，故錯誤；
D、斷開開關S時，站在地上的人接觸A點是會觸電的，故錯誤；
【答案】B
【教學建議】知道并理解家庭電路的組成是解決該題的關鍵．

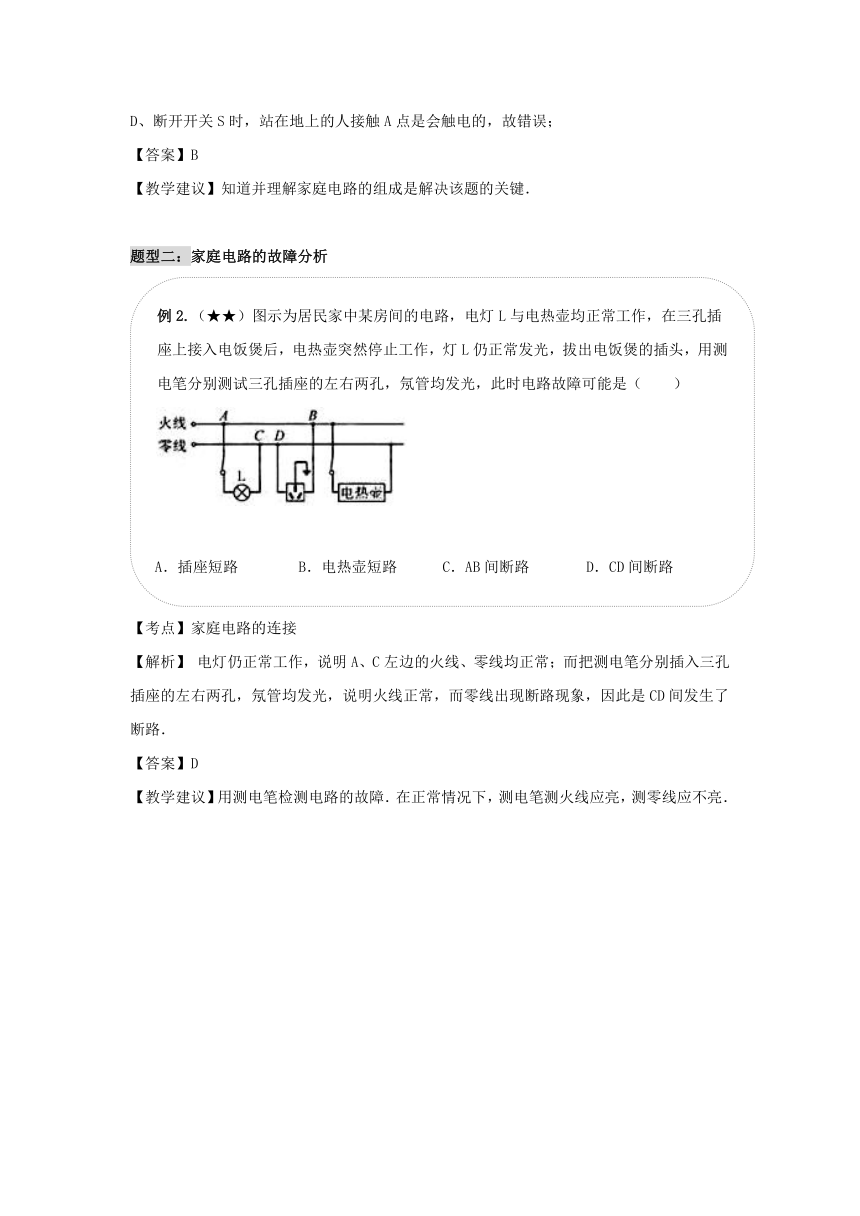

題型二：家庭電路的故障分析
(
例2.
（★★）
圖示為居民家中某房間的電路，電燈L與電熱壺均正常工作，在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔，氖管均發光，此時電路故障可能是（　?。?br/>A．插座短路
B．電熱壺短路
C．AB間斷路
D．CD間斷路
)
【考點】家庭電路的連接
【解析】 電燈仍正常工作，說明A、C左邊的火線、零線均正常；而把測電筆分別插入三孔插座的左右兩孔，氖管均發光，說明火線正常，而零線出現斷路現象，因此是CD間發生了斷路．
【答案】D
【教學建議】用測電筆檢測電路的故障．在正常情況下，測電筆測火線應亮，測零線應不亮．

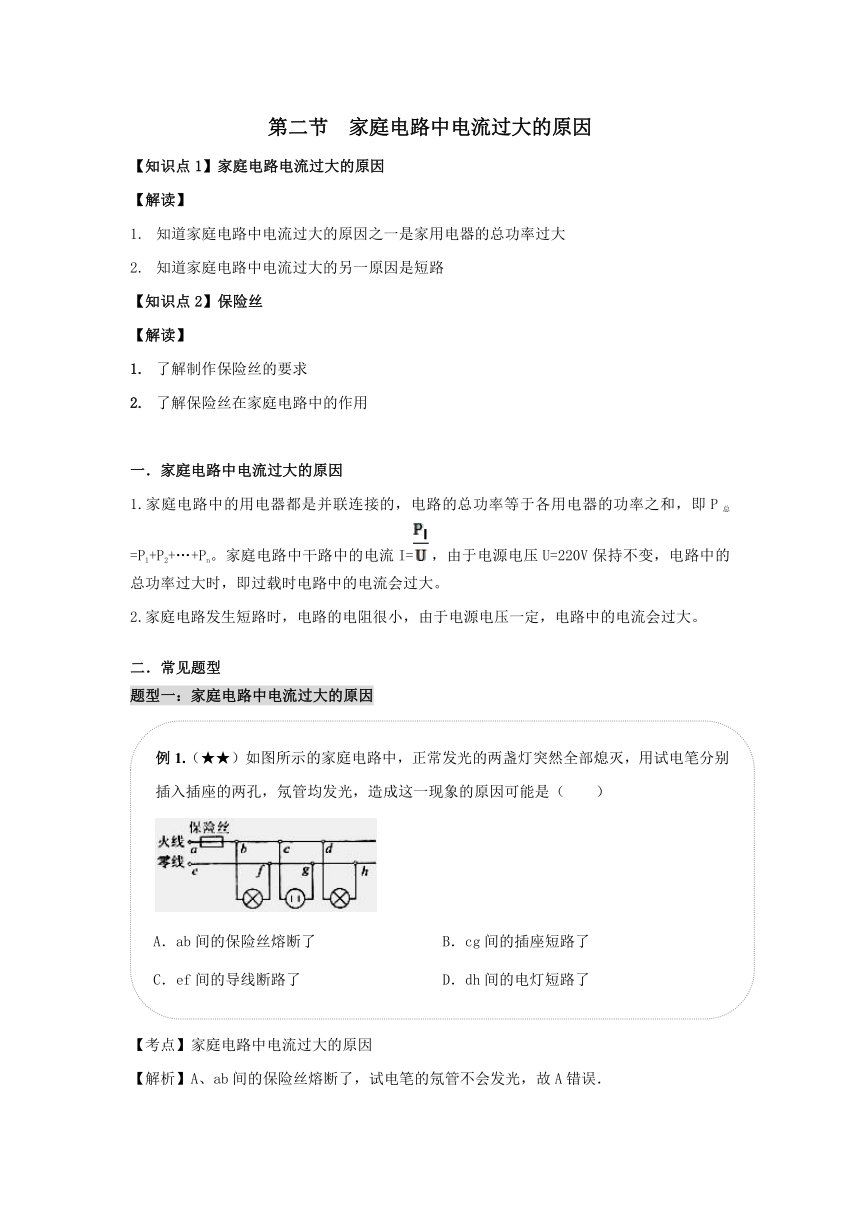

第二節 家庭電路中電流過大的原因
【知識點1】家庭電路電流過大的原因
【解讀】
知道家庭電路中電流過大的原因之一是家用電器的總功率過大
知道家庭電路中電流過大的另一原因是短路
【知識點2】保險絲
【解讀】
了解制作保險絲的要求
了解保險絲在家庭電路中的作用
一．家庭電路中電流過大的原因
1.家庭電路中的用電器都是并聯連接的，電路的總功率等于各用電器的功率之和，即P總=P1+P2+…+Pn。家庭電路中干路中的電流I=，由于電源電壓U=220V保持不變，電路中的總功率過大時，即過載時電路中的電流會過大。
2.家庭電路發生短路時，電路的電阻很小，由于電源電壓一定，電路中的電流會過大。
二．常見題型
題型一：家庭電路中電流過大的原因
(
例
1.
（★★）
如圖所示的家庭電路中，正常發光的兩盞燈突然全部熄滅，用試電筆分別插入插座的兩孔，氖管均發光，造成這一現象的原因可能是（　?。?br/>A．ab間的保險絲熔斷了
B．cg間的插座短路了
C．ef間的導線斷路了
D．dh間的電燈短路了
)
【考點】家庭電路中電流過大的原因
【解析】A、ab間的保險絲熔斷了，試電筆的氖管不會發光，故A錯誤．
B、cg間的插座處發生短路，會使保險絲熔斷，試電筆的氖管不會發光，故B錯誤；
C、試電筆能亮，說明火線上有電，而零線上本該不亮，但也亮了，說明是進戶線的零線開路了，故C正確；
D、dh間的電燈短路，會使保險絲熔斷，試電筆的氖管不會發光，故D錯誤．
【答案】C
【教學建議】 掌握用測電筆檢修家庭電路的故障的方法．
(
例2.
（★★）
下列說法中
不
正確的是（　?。?br/>A．在家庭電路中，同時工作的用電器越多，總電阻越小
B．引起家庭電路中電流過大的原因，一定是連入電路中的用電器實際功率過大
C．金屬導體中的電流方向與其中自由電子定向移動方向相反
D．家庭電路中的空氣開關突然斷開，應先找出引起電流過大的原因，解決后再閉合空氣開關
)
【考點】家庭電路電流過大的原因．
【解析】A、家庭電路中各用電器是并聯的；由并聯電路特點知，并聯電路總電阻的倒數等于各支路電阻倒數之和，并聯電路支路越多，并聯電路總阻值越??；故A正確；
B、引起家庭電路中電流過大的原因，一是短路；二是用電器的總功率過大；故B錯誤；
C、自由電子帶負電，因此金屬導體中的電流方向與其中自由電子定向移動方向相反，故C正確；
D、家庭電路中的空氣開關突然斷開，應先找出引起電流過大的原因，解決后再閉合空氣開關，故D正確．
【答案】B
【教學建議】知道電阻的并聯以及家庭電路電流過大的原因。
題型二：保險絲
(
例
3.
（★★）
關于保險絲，下列說法中不正確的是（　?。?br/>A．串聯在電路里的保險絲，可以避免電流超過電線規定值時引起火災
B．串聯在電路里的保險絲，保護用電器對電流突然增大時免于被燒壞
C．保險絲一般是用熔點較低的鉛銻合金制成的
D．保險絲的特點是熔點很高
)
【考點】保險絲
【解析】串聯在電路里的保險絲，在電流增大到危險程度以前，自動切斷電源而避免事故發生，起保護作用，故A、B正確；
保險絲應由電阻大、熔點低的鉛銻合金材料制成，故C正確、D錯．
【答案】D
【教學建議】知道保險絲的作用，及其材料的特點，一般考基礎題．
第三節 安全用電
【知識點1】觸電事故
【解讀】
1. 了解常見的觸電事故
【知識點2】安全用電原則
【解讀】
1. 了解安全用電原則
一．安全用電
1.使用試電筆，手不得接觸筆尖金屬體，必須接觸筆尾金屬體。
2.保險絲特點：①電阻率大；②熔點低。
二．常見題型
題型一：觸電危害及常見的觸電類型
(
例1.
（★★）
生命可貴、安全第一
!
在如圖所示的各種情況下，人體不會觸電的是（　　）
A
．
A
B
．
B
C
．
C
D
．
D
)
【考點】觸電危害及常見的觸電類型
【解析】A、人站在地上與火線相連，電流通過人體流入大地，故會發生觸電事故；
B、人站在干燥的木凳上，一只手與火線相連，另一只手與零線相連，形成了通路，使電流通過人體，故會發生觸電事故；
C、人站在地上，雙手與火線相連，電流分別通過雙手以及人體流入大地，故會發生觸電事故；
D、人站在干燥的木凳上，一只手與火線相連，不會形成通路，因此不會有電流通過人體，故不會發生觸電事故；
【答案】D
【教學建議】發生觸電的原因是直接或間接與火線相連，形成通路，使電流通過人體，因此從切斷電流路徑入手可以防止觸電．
題型二：安全用電原則
(
例2.
（★★）
下列有關家庭電路和安全用電做法正確的是（　　）
A．長時間不看電視時，不切斷電源，用遙控器關閉電視機
B．將開關接在用電器和零線之間
C．使用試電筆時手指不可以碰到筆尾金屬體
D．電線絕緣層破損后，應用絕緣膠布裹扎
)
【考點】安全用電原則
【解析】A、不看電視時及時切斷電源，減少待機時間可以達到節約電能的目的，故A說法錯誤；
B、控制用電器的開關與用電器串聯，并接在火線和用電器之間，B說法錯誤；
C、使用測電筆時，為能形成回路，手應接觸筆尾金屬體，故C說法錯誤；
D、電線絕緣層破損后，用絕緣膠布裹扎可防止觸電事故的發生，故D說法正確．
【答案】D
【教學建議】此題考查了家庭電路中的用電常識．要掌握家庭電路中的電路連接，同時注意安全用電的知識．
