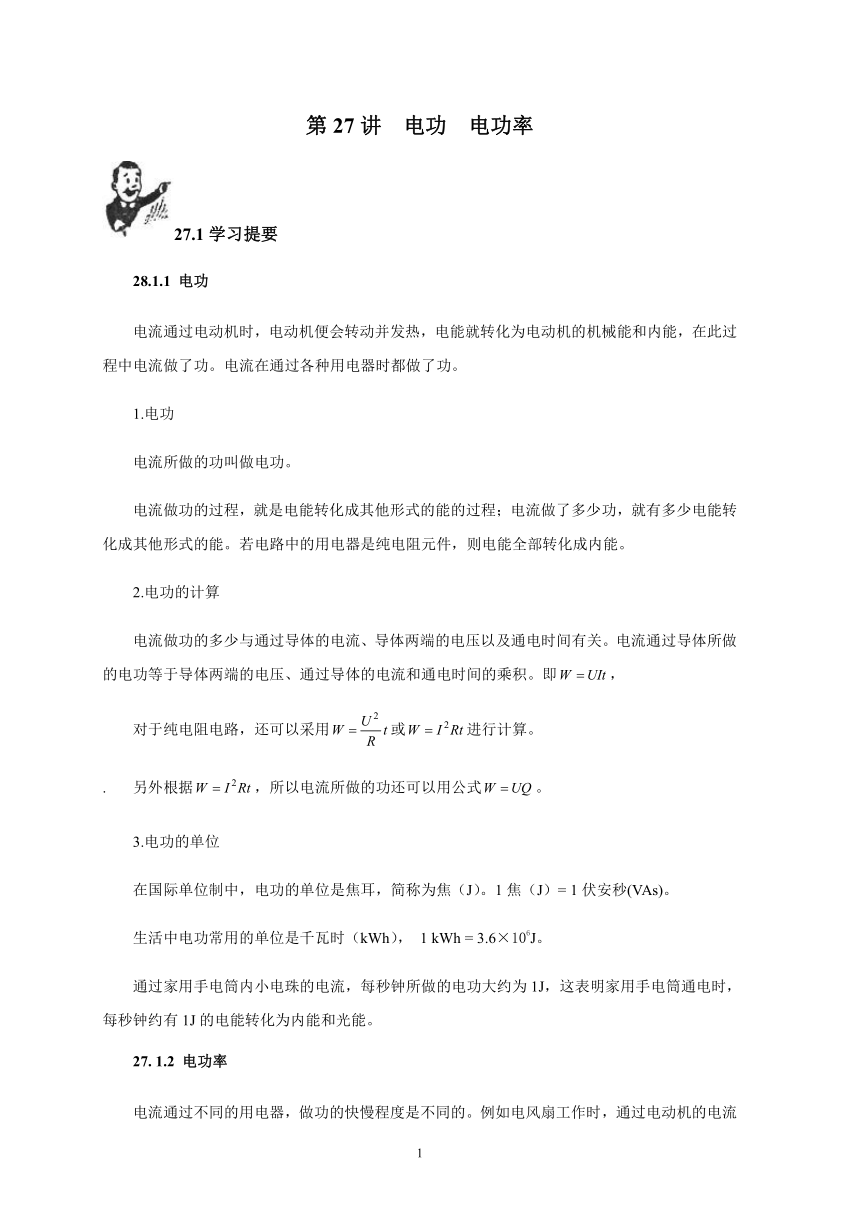

第27講 電功 電功率
27.1學習提要
28.1.1 電功
電流通過電動機時，電動機便會轉動并發熱，電能就轉化為電動機的機械能和內能，在此過程中電流做了功。電流在通過各種用電器時都做了功。
1.電功
電流所做的功叫做電功。
電流做功的過程，就是電能轉化成其他形式的能的過程；電流做了多少功，就有多少電能轉化成其他形式的能。若電路中的用電器是純電阻元件，則電能全部轉化成內能。
2.電功的計算
電流做功的多少與通過導體的電流、導體兩端的電壓以及通電時間有關。電流通過導體所做的電功等于導體兩端的電壓、通過導體的電流和通電時間的乘積。即，
對于純電阻電路，還可以采用或進行計算。
. 另外根據，所以電流所做的功還可以用公式。
3.電功的單位
在國際單位制中，電功的單位是焦耳，簡稱為焦（J）。1焦（J）= 1伏安秒(VAs)。
生活中電功常用的單位是千瓦時（kWh）， 1 kWh = 3.6×106J。
通過家用手電筒內小電珠的電流，每秒鐘所做的電功大約為1J，這表明家用手電筒通電時，每秒鐘約有1J的電能轉化為內能和光能。
27. 1.2 電功率

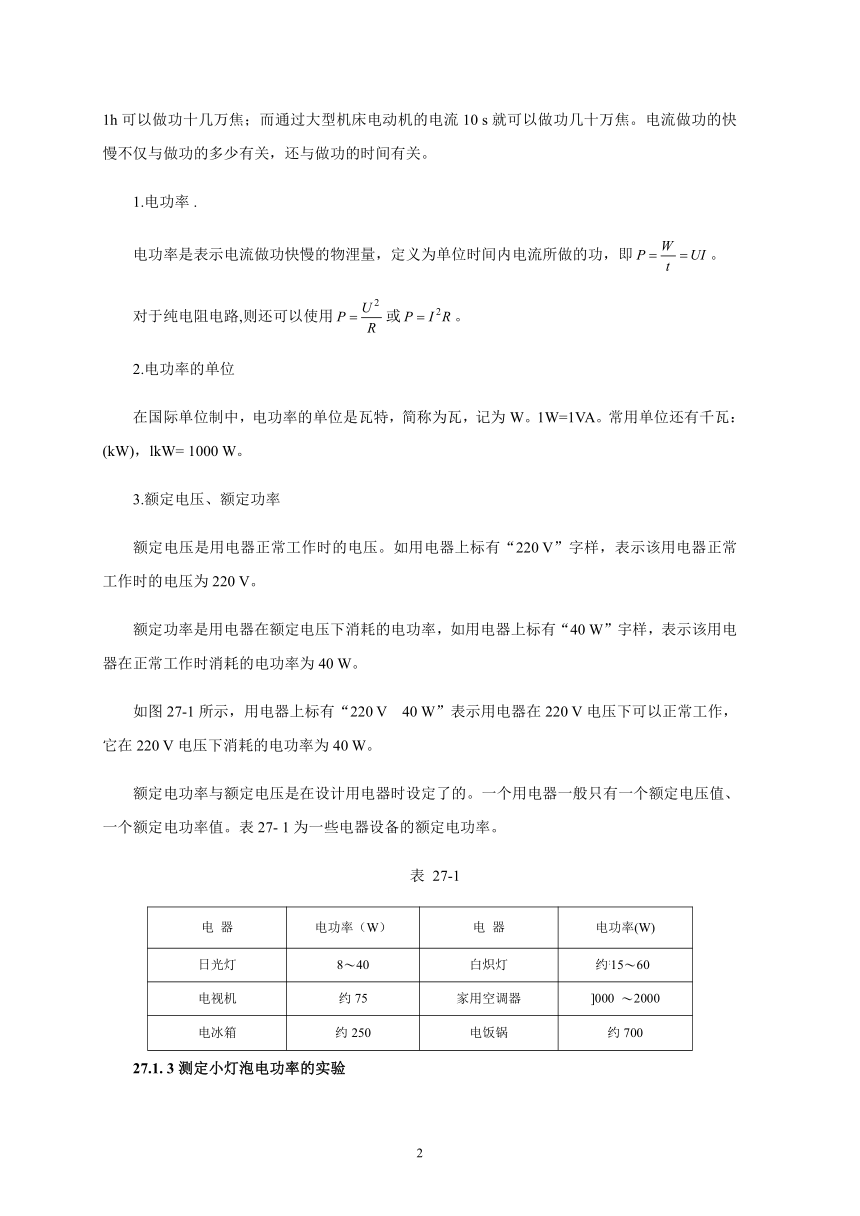

電流通過不同的用電器，做功的快慢程度是不同的。例如電風扇工作時，通過電動機的電流1h可以做功十幾萬焦；而通過大型機床電動機的電流10 s就可以做功幾十萬焦。電流做功的快慢不僅與做功的多少有關，還與做功的時間有關。
1.電功率 .
電功率是表示電流做功快慢的物浬量，定義為單位時間內電流所做的功，即。
對于純電阻電路,則還可以使用或。
2.電功率的單位
在國際單位制中，電功率的單位是瓦特，簡稱為瓦，記為W。1W=1VA。常用單位還有千瓦：(kW)，lkW= 1000 W。
3.額定電壓、額定功率
額定電壓是用電器正常工作時的電壓。如用電器上標有“220 V”字樣，表示該用電器正常工作時的電壓為220 V。
額定功率是用電器在額定電壓下消耗的電功率，如用電器上標有“40 W”宇樣，表示該用電器在正常工作時消耗的電功率為40 W。
如圖27-1所示，用電器上標有“220 V 40 W”表示用電器在220 V電壓下可以正常工作，它在220 V電壓下消耗的電功率為40 W。
額定電功率與額定電壓是在設計用電器時設定了的。一個用電器一般只有一個額定電壓值、一個額定電功率值。表27- 1為一些電器設備的額定電功率。
表 27-1
電 器 電功率（W） 電 器 電功率(W)
日光燈 8 40 白熾燈 約:15 60
電視機 約75 家用空調器 ]000 2000
電冰箱 約250 電飯鍋 約700
27.1. 3測定小燈泡電功率的實驗

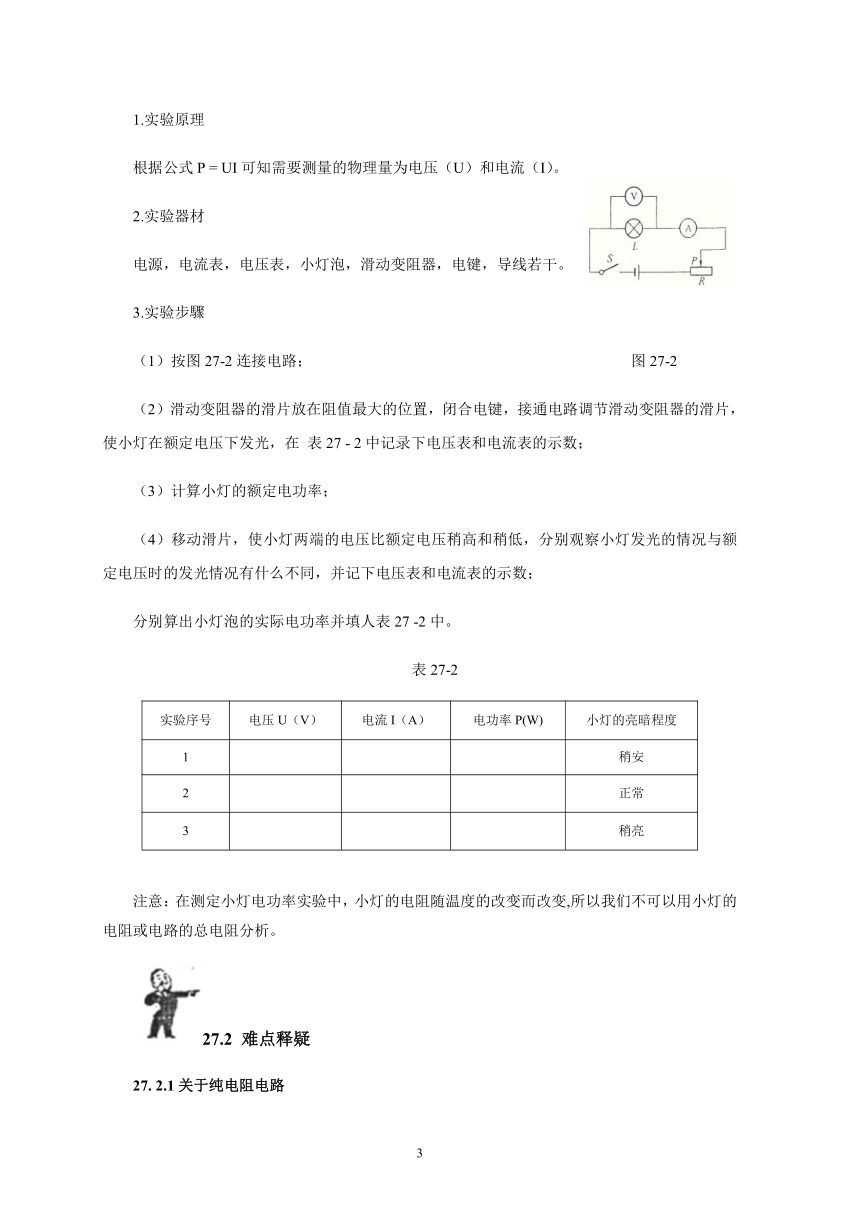

1.實驗原理
根據公式P = UI可知需要測量的物理量為電壓（U）和電流（I）。
2.實驗器材
電源，電流表，電壓表，小燈泡，滑動變阻器，電鍵，導線若干。
3.實驗步驟
（1）按圖27-2連接電路； 圖27-2
（2）滑動變阻器的滑片放在阻值最大的位置，閉合電鍵，接通電路調節滑動變阻器的滑片，使小燈在額定電壓下發光，在 表27 - 2中記錄下電壓表和電流表的示數；
（3）計算小燈的額定電功率；
（4）移動滑片，使小燈兩端的電壓比額定電壓稍高和稍低，分別觀察小燈發光的情況與額定電壓時的發光情況有什么不同，并記下電壓表和電流表的示數；
分別算出小燈泡的實際電功率并填人表27 -2中。
表27-2
實驗序號 電壓U（V） 電流I（A） 電功率P(W) 小燈的亮暗程度
1 稍安
2 正常
3 稍亮
注意：在測定小燈電功率實驗中，小燈的電阻隨溫度的改變而改變,所以我們不可以用小燈的電阻或電路的總電阻分析。
27.2 難點釋疑
27. 2.1關于純電阻電路

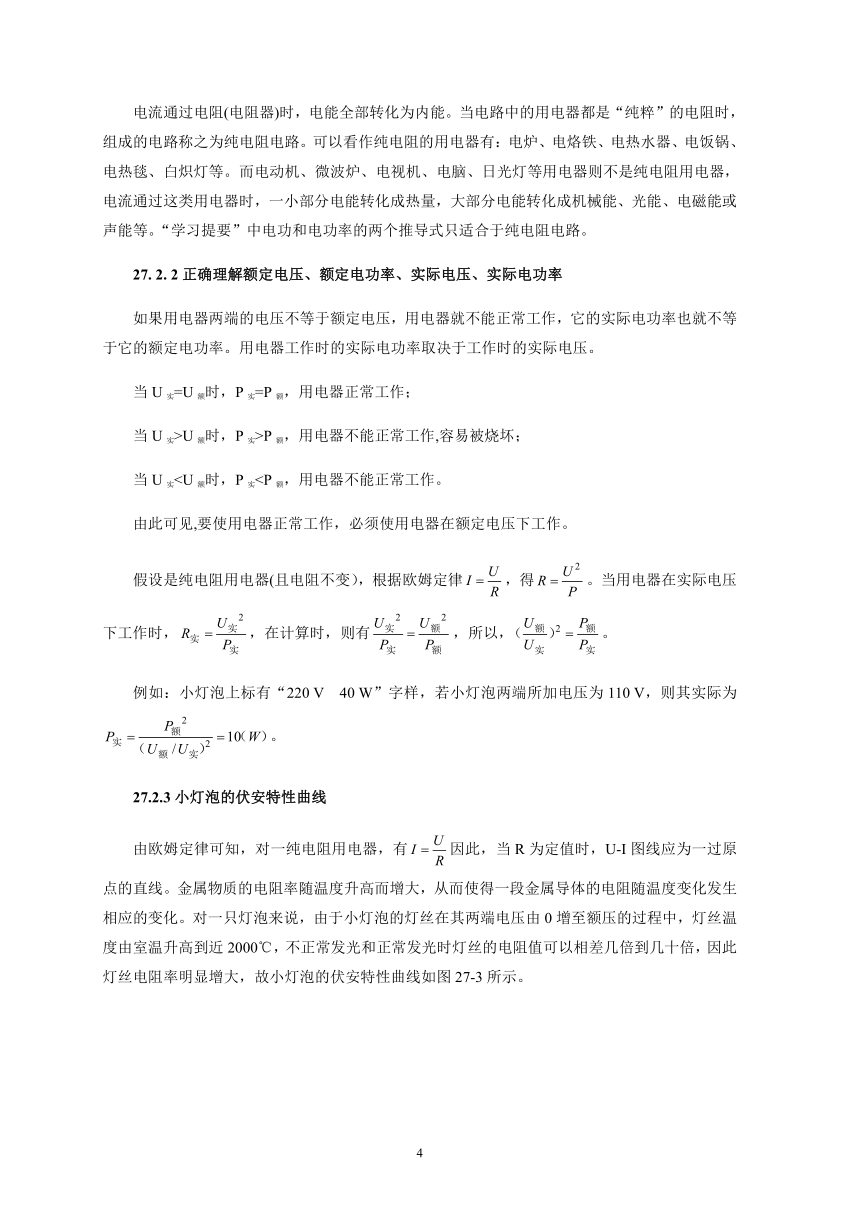

電流通過電阻(電阻器)時，電能全部轉化為內能。當電路中的用電器都是“純粹”的電阻時，組成的電路稱之為純電阻電路。可以看作純電阻的用電器有：電爐、電烙鐵、電熱水器、電飯鍋、電熱毯、白熾燈等。而電動機、微波爐、電視機、電腦、日光燈等用電器則不是純電阻用電器，電流通過這類用電器時，一小部分電能轉化成熱量，大部分電能轉化成機械能、光能、電磁能或聲能等。“學習提要”中電功和電功率的兩個推導式只適合于純電阻電路。
27. 2. 2正確理解額定電壓、額定電功率、實際電壓、實際電功率
如果用電器兩端的電壓不等于額定電壓，用電器就不能正常工作，它的實際電功率也就不等于它的額定電功率。用電器工作時的實際電功率取決于工作時的實際電壓。
當U實=U額時，P實=P額，用電器正常工作；
當U實>U額時，P實>P額，用電器不能正常工作,容易被燒壞；
當U實由此可見,要使用電器正常工作，必須使用電器在額定電壓下工作。
假設是純電阻用電器(且電阻不變），根據歐姆定律，得。當用電器在實際電壓下工作時，，在計算時，則有，所以，。
例如：小燈泡上標有“220 V 40 W”字樣，若小燈泡兩端所加電壓為110 V，則其實際為。

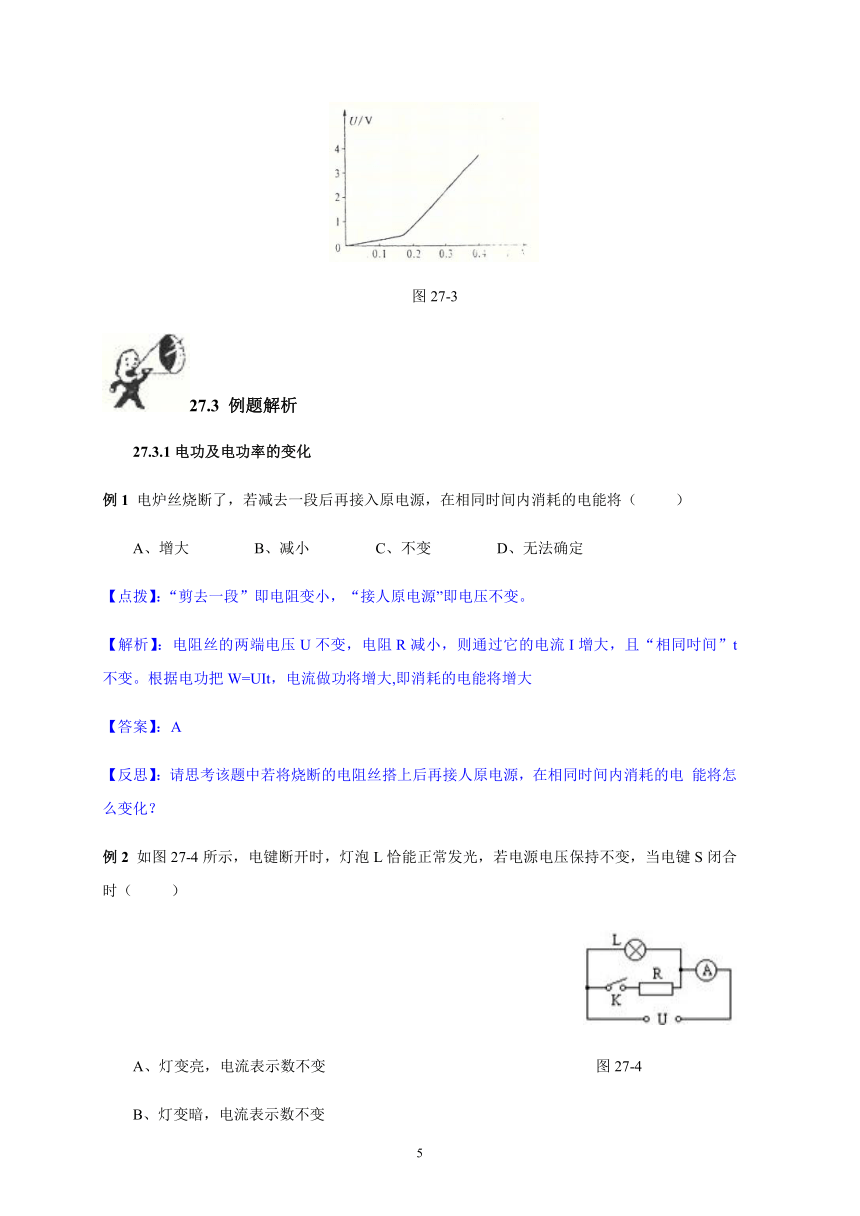

27.2.3小燈泡的伏安特性曲線
由歐姆定律可知，對一純電阻用電器，有因此，當R為定值時，U-I圖線應為一過原點的直線。金屬物質的電阻率隨溫度升高而增大，從而使得一段金屬導體的電阻隨溫度變化發生相應的變化。對一只燈泡來說，由于小燈泡的燈絲在其兩端電壓由0增至額壓的過程中，燈絲溫度由室溫升高到近2000℃，不正常發光和正常發光時燈絲的電阻值可以相差幾倍到幾十倍，因此燈絲電阻率明顯增大，故小燈泡的伏安特性曲線如圖27-3所示。
圖27-3
27.3 例題解析
27.3.1電功及電功率的變化
例1 電爐絲燒斷了，若減去一段后再接入原電源，在相同時間內消耗的電能將（ ）
增大 B、減小 C、不變 D、無法確定
【點撥】：“剪去一段”即電阻變小，“接人原電源”即電壓不變。
【解析】：電阻絲的兩端電壓U不變，電阻R減小，則通過它的電流I增大，且“相同吋間”t不變。根據電功把W=UIt，電流做功將增大,即消耗的電能將增大
【答案】：A
【反思】：請思考該題中若將燒斷的電阻絲搭上后再接人原電源，在相同時間內消耗的電 能將怎么變化？
例2 如圖27-4所示，電鍵斷開時，燈泡L恰能正常發光，若電源電壓保持不變，當電鍵S閉合時（ ）
A、燈變亮，電流表示數不變 圖27-4
B、燈變暗，電流表示數不變
C、燈泡亮度不變，電流表示數增大
D、燈泡亮度不變，電流表示數減小
【點撥】：燈泡亮度是否變化可從它的電功率是否變化來判斷，電流表示數是否變化可從
通過的電流是否變化來判斷。
【解析】：當S斷開時，電路中只有燈泡L一個用電器，燈泡兩端的電壓就等于電源電壓，電流表的示數是通過燈泡L的電流。S閉合后，電阻R與燈泡L并聯，燈泡L兩端電不變，通過燈泡的電流不變,燈泡的電功率P=IU不變，因此亮度不變。電流表接在干路上，通過電阻R的電流也通過電流表，電流表的示數就變大了。
【答案】：C
【反思】：燈泡亮度變化和電表示數變化的判斷，首先要分析電路的變化,再分析相關物理量的變化，才能得到正確結論。本題還可根據電阻R并聯后總電阻減小，總電壓不變，從而總電流增大，判斷出電流表示數增大。
例3 如圖27-5所示電路中，若燈的電阻不變，在滑動變阻器的滑片P向左移動時，電壓表示數將________，電流表示數將_________（選填“變大”、“不變”或“變小”），燈的亮度將________（選填“變亮”或“變暗”）。
圖27-5
【點撥】：本題中滑動變阻器和一個燈串聯，當滑動變阻器的滑片P移動過程中，滑動變阻器接人電路的阻值發生變化。應先分析電路中電流和電壓的變化 情況，再根據電功率的公式P=UI,判斷出小燈實際電功率的變化。
【解析】：在滑動變阻器的滑片P向左移動過程中，滑動變阻器接人電路的阻值變小，電路的總電阻變小，電源電壓不變，根據歐姆定律可知電流變大,即電流表示數變大;燈絲電阻不 變，電流變大，則燈兩端電壓變大，即電壓表示數變大。判定燈的亮度的變化，要根據實際電功 率的變化，由電功率的公式P=UI可知，燈的實際電功率變大，所以燈的亮度將變亮。
【答案】：變大，變大，變亮。
【反思】：本題是電路動態變化與電功率變化的結合。根據串聯電路中總電壓不變、總電阻變小、總電流變大，分析得到結論。本題還可以通過串聯電阻的分壓作用來求解。在滑動變 阻器的滑片p向左移動過程中，滑動變阻器接人電路阻值變小,此時滑動變阻器兩端分到的 電壓就變小，而電源總電壓不變，所以汀兩端分到的電壓就變大了。
28.3.2求解平均功率
例4 將一個“6 V 1.5 W”的小燈與一個“4 V 2 W”的小燈串聯起來，假設燈絲的電 阻不變，兩端最多可加多大的電壓？每只燈的實際功率是多大？
【點撥】：當小燈兩端的電壓超過本身的額定電壓時，小燈有可能損壞。本題中兩燈額定 電流并不一致，串聯后不可能都正常發光，只能保證電流小的那只燈正常發光；而另一個小燈 兩端的電壓將小于額定電壓，此時，該小燈的發光情況將比正常發光時暗，但不會造成打泡損壞。此時兩燈兩端電壓之和就是電路兩端所加的總電壓。
【解析】：由P=UI，得；。取I=I1=0.25A。又因，，。
U=I（R1+R2）=0.25A×（24Ω＋8Ω）=8V。
P’1=P1=1.5W，P’2=I2R=(0.25)2×8Ω=0.5W。
【答案】：U=8V，P’1=1.5W，P’2=0.5W
【反思】：兩個燈串聯起來兩端允許加的電壓，決不是簡單地將兩只燈的額定電壓相加，這只有在兩燈的額定電流恰好相同時才有可能。
例5 小燈泡和滑動變阻器串眹后接入電路，小燈泡上標有“6V 3 W”字樣，電源電壓當滑動變阻器連人電路阻值為4Ω時，燈恰好正常發光。
（1）求電源電壓。
（2）改變變 別-器滑片P的位置，使電路消耗的總功率為3. 2 W,求此時小燈泡的實際功率（設燈絲電阻不變）
【點撥】：把握“燈恰好正常發光”，U燈=U額，根據燈泡上標值求出燈絲電阻和正常工作電流是求解電源電壓的關鍵。在第（2）題中必須先根據總功率及電源電壓，求出電路中電流，再求燈實際功率。
【解析】：（1）當滑動變阻器連入電路的電阻為4Ω時，燈恰好正常發光。U燈=U額=6V，燈泡正常發光，電流和電阻分別為
I=P額/U額=3W/6V=0.5A，
R燈=U額/I=6V/0.5A=12Ω
在串聯電路中，I總=I燈，故有U/U額=（R燈+R變）/R燈，即U/6V=（12Ω+4Ω）/12Ω，可得U=8V。
由P=U’I’，得I’=P/U’=3.2W/8V=0.4A，此時燈泡實際功率為
P實=I’2R燈=（0.4A）2×12Ω=1.92W
【答案】：U=8V，P實=1.92W
【反思】：第⑴題中用串聯電路電壓之比等于電阻之比是個好方法，第（2）題通過總功率和總電壓求電流，再抓住燈泡電阻不變，也是解題的好方法。
27.3. 3列方程求解電功率
例6 如圖27-6所示電路中，電源電壓保持不變。調節滑 動變阻器的滑片P使電壓表的示數為10 V時，變阻器所消耗的電 功率為10 W；調節滑動變阻器滑片P到另一位置時，電壓表的示 數為5 V，此時滑動變阻器上消耗的電功率為7.5 W。求電源電壓和R0的阻值。
【點撥】：這是一個串聯電路，由于滑動變阻器的阻值的變化,電路中的電流與電阻的分壓比都變化了。由于電阻的阻值不變，可以列出關于電功率的方程組解得答案。
【解析】：P1=U1I1=（U-10V）×10V/R0=10W ①
P2=U2I2=（U-5V）×5V/R0=7.5W ②
由①、②聯立方程，可求得U=20V，R0=10Ω。
【答案】：U=20V，R0=10Ω
【反思】：根據題目的條件可知：滑動變阻器的滑片P兩次移動后分別與定值電阻R0組成一個串聯電路，兩個電路分別接在同一電源上，所以電源總電壓相等。但要注意：兩次滑動變阻器的滑片P移動后，雖然滑片到底移動到什么位置不知道，但滑動變阻器上消耗的功率已知。根據已知條件及串聯電路特點、電功率定義等知識列出方程即可求得結果。靈活池運 用串、并聯電路的特點、歐姆定律，是順利地列出方程的前提。由于有兩個未知數，所以必須列出兩個方程。本題的解法中，正是由于能靈活地用（U—10 V)替換U1、用10 V/R0替換I1，能顏利地列出方程，使解題思路十分簡潔。
27.3. 4“測小燈泡電功率”的綜合性實驗題
例7 某同學在“測定小燈泡電功率”的實驗中，所用電源的電壓為6 V，滑動變阻器標才有“20Ω 2A”字樣，燈泡上標的+樣模糊,但其額定電壓可能是2.2 V或3.8 V。他按圖27- 7(a)所示的電路進行實驗。實驗時，他調節滑動變阻器滑片P的位置，觀察小燈的發光情況. 當他認為小燈接近正常發光時，再去觀察電壓表和電流表的示數，觀察到的現象如圖27 - 7(b)所示。該同學經過思考、分析后,重新進行實驗，使小燈正常發光，此時滑片P的位置 好在中點上（即滑動變阻器連人電路的電阻為10Ω）。
（a） （b）
圖27-7
①簡述產生圖27-7(b)所示現象的原因。
②求出小燈泡的額定電功率。
【點撥】：注意觀察圖27-7(b)中兩表盤的指針位置，電流表反偏，說明正負接線柱接反 了 電壓表正偏但超出刻度范圍，說明選用的量程太小。因為電源電壓只有6 V，沂以電壓表 選用的不可能是0 15 V檔，選用的一定是0 3 V檔。但指針位置超出3 V，且比時小燈接近正常發光，結合題中“額定電壓可能是2.2 V或3.8V”，可得小燈的額定電壓一定是3.8 V。
【解析】：（1）電流表“+”、“-”接線柱接反；電壓表量程錯選為0~3V。
小燈泡的額定電壓
U額=3.8V
小燈泡的電流
I=（U-U額）/R變=（6V-3.8V）/10Ω=0.22A
其額定電功率
P額=U額I=2.8V×0.22A=0.836W。
【反思】：這是實驗題形式的電學淙合題，難度較大。在判斷燈泡額定電壓后.要設法求出 此時的額定電流，這就要通過滑動變阻器來求。先求出此時變阻器兩端電壓，再除以變阻器接 人電路的電阻就求出電流，也就是通過燈泡的額定電流，最后就可求得燈泡的額定電功率。要 抓住電源電壓不變和串聯電路電流相等等關鍵點。
27.4 強化訓練
A卷
1、理發用的電吹風內有電阻絲和小馬達，通電時是 能轉化為 能和 。打開電風扇，電能主要轉化為葉片的 能，過一段時間關閉電風扇，觸摸電風扇的馬達外殼，感覺外殼發燙，這說明還有一部分電能轉化成 能。
2、在10 s內有3 C的電量通過手電筒的小燈泡，電流做了9J的功，則通過小燈泡的電流為 A，小燈兩端的電壓為 V。
3、長度和橫截面積均相等的鐵絲和鎳鉻合金絲串聯在某一電路中，在相同時間內，做功較多的是 ；把它們并聯后接在同一電路中，在相同時間內，做功較多的是 。
4、電功率是表示 的物理量；一臺機器的電功率是3 kW，它表示這臺機器1s鐘內所做的功是 J。
5、某燈泡上標有“220V 60W”的字樣，220V是燈泡的 ，60 W是燈泡的 。將該燈接在 V的電路中，燈泡才能正常發光，此時燈絲中的電流為 A，此燈泡10s消耗的電能是 J。
6、—個用電器電阻為R，當它兩端電壓為U、通電時間為t時，消耗電能為W，若要使它消耗的電能為1/4 W，下面采用的方法正確的是 （ ）
A、電阻R不變，電壓U減半，通電時間t減半
B、電阻R不變，電壓U不變，通電時間t減半
C、電阻為1/2 R，電壓U變為原來2倍，通電時間t不變
D、電阻R不變，電壓U減半，通電時間r不變
7、關于電功率，以下說法中正確的是 （ ）
A、電功率越大，表示電流做的功越多
B、電功率越大，表示電流做功用的時間越少
C、電功率表示電流做功本領大小的物理量
D、電功率表示電流做功快慢程度的物理量
8、判斷小燈亮度的主要依據是 （ ）
A、電功 B、電功率 C、電壓 D、電流
9、普通家用電器中電功率達2kW的是 （ ）
A、電視機 B、電冰箱 C、空調 D、微波爐
10、材料、粗細相同的兩根電阻絲，甲比乙長，若把它們串聯在電源上，在相同的時間里（）
A、甲比乙消耗電能多 B、乙比甲消耗電能多
C、兩者消耗電能一樣多 D、無法判斷兩者消耗電能的多少
11、兩盞電燈分別標有“36V 40W”和“220V 40W”的字樣，當它們都正常發光時，比較它們的亮度，可知 （ ）
A、“36V 40W”的燈較亮 B、“220V 40W”的燈較亮
C、兩盞燈一樣亮 D、條件不足，無法比較
12、某家庭電路中，已有一盞電燈發光，如果再使用一個電熨斗，則該電路的 （ ）
A、總電流變大，總電壓也變大 B、總電流變大，總電阻也變大
C、總電阻變大，總電功率也變大 D、總電流變大，總電功率也變大
13、甲、乙兩盞燈的電阻分別為R1和R2，且R1=3R2，如果將這兩盞燈串聯接在某電源兩端，在相同時間內，甲、乙兩盞燈消耗電能的比是 （ ）
A、 1 : 3 B、1 : 9 C、3 : 1 D、 9 : 1
14、甲、乙兩電阻分別為R1和R2，且R1=2R2，它們兩端的電壓、電流、電功分別用U1、U2、I1、I2、W1、W2來表示。若將R1與R2兩電阻并聯在同一電路中，那么 （ ）
A、I1 = 2I2 B、211 = I2 C、2U1 = U2 D、W1 = 2W2
15、某同學在做“測定小燈泡電功率”的實驗中，他能正確連接電路進行實驗。實驗時，當他閉合電鍵后，發現小燈泡能發光，電壓表示數還不到額定電壓，他試圖通過調節滑動變阻器的滑片使小燈正常發光，但無論如何調節滑片，電壓表上的示數都無法達到燈泡的額定電壓值。發生這種現象的原因可能是 （ ）
A、電壓表量程太小 B、滑動變阻器總阻值太大
C、電源電壓太低 D、燈泡燈絲斷開
16、—個標有“6V 3W”字樣的燈泡，接入電源電壓為8V的電路中，為使燈泡正常工作，應該串聯一個電阻，求：（1）正常發光時通過燈泡的電流是多大？（2）串聯的電阻阻值是多大？（3）每分鐘通過電阻的電量是多少？
17、如圖27-8所示的電路中，電源兩端的電壓保持不變，當電鍵S斷開時，電流表示數為0.2A；當電鍵S閉合時，電流表示數為0.6A，電阻R2上消耗的電功率為1.2 W。求電阻R1和R2的阻值。
圖27-8
18、在圖27-9所示的電路中，電源電壓U恒定，電流表示數為2A。設R1與R2并聯的總電 阻為R，若R1：R = 4：3，電阻R2消耗的電功率為2.5W，求電阻R2的大小。
圖27-9
19、某小組在做“測定額定電壓為3.8V的小燈泡的額定電功率”的實驗、請完成下列各要求：
（1）實驗依據的電學原理是 。
（2）請根據圖27-10(a)所示的實物連接圖，在右面的方框內畫出對應的電路圖。
(
（a）
圖27-10
（b）
)
（3）在連接實驗器件的過程中，電鍵應該處于 的位置；滑動變阻器的滑片P應該處于 的位置（選填“左端”或“右端”）。閉合電鍵后，在移動滑動變阻器的滑片P時，眼睛要注意觀察 表的示數的變化。
20、某同學在“測定小燈泡電功率”的實驗中，所用器材有：電壓為6V的電源、標有“0.3 A”字樣的小燈泡、電流表、電壓表、滑動變阻器、電鍵及導線若干根，器材均完好。他連接電路、閉合電鍵后，移動變阻器的滑片P，觀察小燈泡的發光情況及電壓表和電流表的示數，記錄如表27-3所示。
表 27 – 3
實驗次數 電流(A) 電壓(V) 燈泡亮度
1 1.4 3.8 比正常發光時暗
2 1.5 3.5 正常發光
3 1.6 3.2 比正常發光時亮
（1）請指出該同學在實驗中的錯誤：① ；② 。
（2）根據表27-3中的數據可以知道，小燈泡的額定電壓為 V。小燈泡比正常發光暗時，其兩端的電壓為 V。小燈泡比正常發光亮時，其兩端的電壓為 V。
（3）小燈泡的額定電功率為 W。
B卷
1、規格分別為“6V 10W”和“6V 5W”的甲、乙兩燈正常發光時，電阻較大的是 燈，甲、乙兩燈的電阻之比為 ；在“6V 10W”和“12V 10W”的甲、丙兩燈中，電阻較大的是 燈，甲、丙兩燈的電阻之比為 。
2.、兩根材料與長度都相同的導體粗細不同，已知它們橫截面積之比為S1：S2 = 1：4，當它們并聯在電路中時，通過的電流之比為I1：I2 = ，電功率之比為P1：P2 = ；當它們串聯在電路中時，兩導體兩端的電壓之比為：U1：U2= ，電功率之比為P1：P2 = 。
3、規格為“220V 100W”和“110V 100W”的甲、乙兩燈，在各自額定電壓下工作時，電功率關系是P甲 P乙（選填“>”、“<”或“=”)。若并聯后接在110V電路中，消耗電功率較大的是 燈，此時甲、乙兩燈消耗的電功率之比為 ；若串聯后接在220 V電路中，消耗電功率較大的是 燈，此時甲、乙兩燈消耗的電功率之比為 。
4、一個小燈泡與一個5Ω的電阻串聯后，接在電壓為10V的電源上恰能正常發光，此時小燈泡的功率為5 W，則小燈泡正常發光時的電阻為 Ω，額定電壓為 V。
5、有兩個定值電阻，第一次將它們并聯后接在電源兩端，它們消耗的總功率為P1，第二欠將,它們串聯后接在電源兩端，它們消耗的總功率為P2。設電源電壓不變，則P1與P2的關系是 （ ）
A、P1 < P2 B、P1= P2 C、P1> P2 D、不能確定
6、—個斷絲的燈泡經搖晃重新搭上后，再放回原來電路中使用時，要比原先亮些,是因為（ ）
A、燈絲電阻變大，實際電功率變大 B、燈絲電阻變小，實際電功率變大
C、燈絲電阻變大，實際電功率變小 D、燈絲電阻變小，實際電功率變小
7、將一根阻值為R的電阻絲接在某一電路中，通電一段時間后，電流做功為W1。現將該電阻絲拉長至原來的2倍后再接回到該電路中，通電相同時間后，電流做功為W2，則W1與W2之比為（ ）
A、1：2 B、2：1 C、4：1 D、1：4
8、—根電阻絲兩端電壓為U時，消耗電功率為P，若電阻絲被剪去一半后再接到兩端電壓為的電路中，則消耗的電功率為 （ ）
A、 B、 C、2P D、4P
9、如圖27- 11所示電路，在滑動變阻器滑片P由b端向a端移動過程中，可以看到的現象是 （ ）
A、電流表示數變小，電壓表示數變大，燈變暗
B、電流表示數變大，電壓表示數變小，燈變亮
C、電流表示數變小，電壓表示數變小，燈變暗
D、電流表示數變大，電壓表示數變大，燈變亮
10、在圖27-12所示的電路中，電壓U不變，R1：R2 = 2：3，則電鍵S閉合和斷開時，R1消耗的功率之比是 （）
A、2：3 B、5：2 C、25：4 D、4：25
圖27-11 圖27-12 圖27-13
11、在圖27-13所示的電路中，當把電鍵S斷開時 （ ）
A、燈L變亮，電功率變大，電流表示數變大
B、燈L變暗，電功率變小，電流表示數變小
C、燈L亮度不變，電功率不變，電流表示數變小
D、燈L亮度不變，電功率不變，電流表示數不變
12、在圖27-14所示的電路中，合上電鍵S后，L1和L2都能發光。一段時間后，其中一燈熄滅，電壓表示數變大，電流表示數為0。產生這種現象的原因可能是 （ ）
A、L1短路 B、L2短路 C、L1斷路 D、L2斷路
圖27-14
13、標有“110V 40W”的甲燈和標有“110V 100W”的乙燈串聯后接在220V的電路中， 則 （ ）
A、甲燈將被燒壞 B、乙燈將被燒壞
C、兩燈都將被燒壞 D、兩燈都不會被燒壞
14、把標有“12V 6W”和“6 V 3W”的甲、乙兩個燈泡串聯后接在12V的電源上，若燈絲電阻不變，下面說法正確的是 （ ）
A、兩燈的實際功率相同 B、通過甲燈的電流較大
C、乙燈比較亮 D、兩燈串聯后的總功率是4W
15、將燈L接到電壓為U的電路上，燈的電功率為25W，若將燈L與一個電阻R串聯后仍接在原電路時，燈L消耗的電功率為16W，設燈絲電阻不變，則此電阻消耗的電功率是 （ ）
A、2W B、4W C、8W D、9W
16、電阻R1的阻值為10Ω，當電阻R1與R2以某種方式連接在電源兩端時，通過R1的電流為0.3 A；當兩電阻以另一種方法連接在同一電源兩端時，通過R1的電流為0.9 A。求： （1）電源的電壓；（2）電阻R2的阻值；（3）電阻R1在兩種連接方法中的較大功率。
17、如圖27-15所示電路，已知燈泡L上標有“4V 4W”字樣，滑動變阻器阻值為0 8Ω。當滑動變阻器滑片P移至端點a時，燈泡能正常發光；當滑片P移至中點時，求此時燈泡的電阻和實際電功率（設此時燈絲電阻不變）。

圖27-15
18. 某同學用電源、電壓表、電流表、標有“5Ω 1A”字樣的滑動變阻器、電鍵及導線若干做“測定小燈泡電功率”的實驗，小燈上標有“0.3 A”字樣，估計小燈的額定功率為1.2W左右。他正確連接電路，實驗步驟正確。閉合電鍵S，觀察到電流表、電壓表的示數分別如圖27-16的(a)和(b)所示。接著，他把電壓表并在滑動變阻器兩端，移動滑動變阻器的滑片P，使小燈正常發光，觀察到電壓表的指針仍如圖27-16(b)所示，則電源電壓為 V，小燈的額定電壓為 V，額定電功率為 W，小燈正常發光時滑動變阻器接入電路的電阻值為 Ω。
圖27-16
19、某同學做“測定小燈泡電功率”的實驗，所用小燈的額定電壓為2.5V或4.5V。他正確連接電路，實驗步驟正確。閉合電鍵S，觀察到電壓表、電流表的示數分別為2V和0.2A。 過了一會兒，小燈突然熄滅，無論怎樣移動滑動變阻器的滑片，小燈都不亮，電壓表的示數始終為12V，則電源電壓為 V，滑動變阻器的最大阻值為 Ω。他換用一個相同規格的小燈接入電路，重新進行實驗，當小燈正常發光時，滑片的位置恰好在變阻器的中點上，電壓表的示數如圖27-17所示，則小燈的額定電壓為 V，額定功率為 W。
圖27-17
作業參考答案與解析
A卷
【答案】電，機械，內，機械，內
【解析】略
【答案】0.3，3
【解析】略
【答案】鎳鉻合金絲，鐵絲
【解析】略
【答案】電流做功快慢，3000
【解析】略
【答案】額定電壓，額定電功率，220，0.27，600
【解析】略
【答案】D
【解析】略
【答案】D
【解析】略
【答案】B
【解析】略
【答案】C
【解析】略
【答案】A
【解析】略
【答案】C
【解析】略
【答案】D
【解析】略
【答案】C
【解析】略
【答案】B
【解析】略
【答案】C
【解析】略
【答案】（1）0.5A，（2）4Ω，（3）30℃
【解析】略
【答案】15Ω，7.5Ω
【解析】略
【答案】10Ω
【解析】略
【答案】（1），（2）見圖，（3）斷開，右端，電壓表
【解析】略
【答案】（1）電流表讀錯量程，電壓表接在滑動變阻器兩端；（2）2.5，2.2，2.8，（3）0.75
【解析】略
B卷
【答案】乙，1:2，丙，1:4
【解析】略
【答案】1:1，1:4，4:1，4:1
【解析】略
【答案】=，乙，1:4，甲，4:1
【解析】略
【答案】5,5
【解析】略
【答案】C
【解析】略
【答案】B
【解析】略
【答案】C
【解析】略
【答案】B
【解析】略
【答案】B
【解析】略
【答案】C
【解析】略
【答案】B
【解析】略
【答案】C
【解析】略
【答案】A
【解析】略
【答案】D
【解析】略
【答案】B
【解析】略
【答案】（1）9V（2）20歐姆（3）8.1W
【解析】略
【答案】4歐姆，1W
【解析】略
【答案】4.5，3.8，1.14，2.3
【解析】略
【答案】12.5歐姆，4.5，1.35
【解析】略
(
