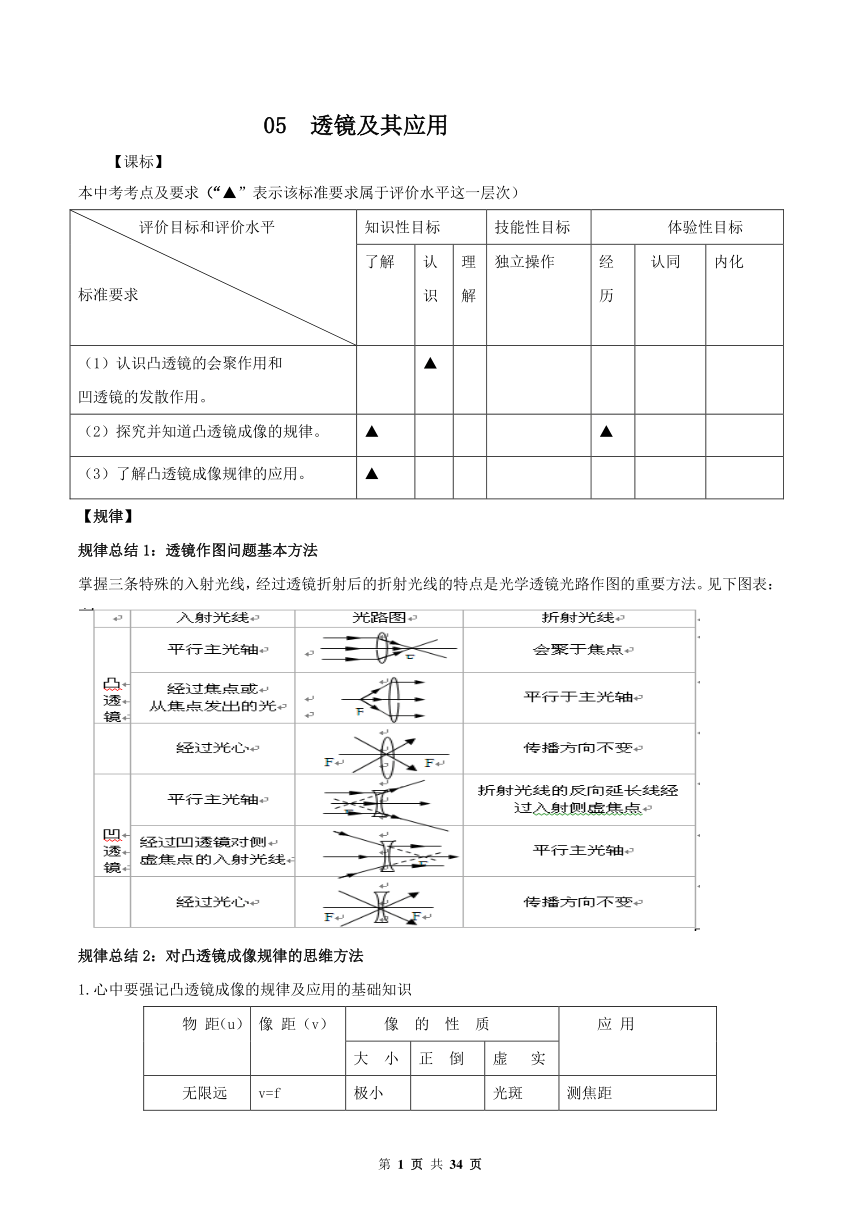

05 透鏡及其應用
【課標】
本中考考點及要求（“▲”表示該標準要求屬于評價水平這一層次）
評價目標和評價水平 標準要求 知識性目標 技能性目標 體驗性目標
了解 認識 理解 獨立操作 經 歷 認同 內化
（1）認識凸透鏡的會聚作用和 凹透鏡的發散作用。 ▲
（2）探究并知道凸透鏡成像的規律。 ▲ ▲
（3）了解凸透鏡成像規律的應用。 ▲
【規律】
規律總結1：透鏡作圖問題基本方法
掌握三條特殊的入射光線，經過透鏡折射后的折射光線的特點是光學透鏡光路作圖的重要方法。見下圖表：
規律總結2：對凸透鏡成像規律的思維方法
1.心中要強記凸透鏡成像的規律及應用的基礎知識

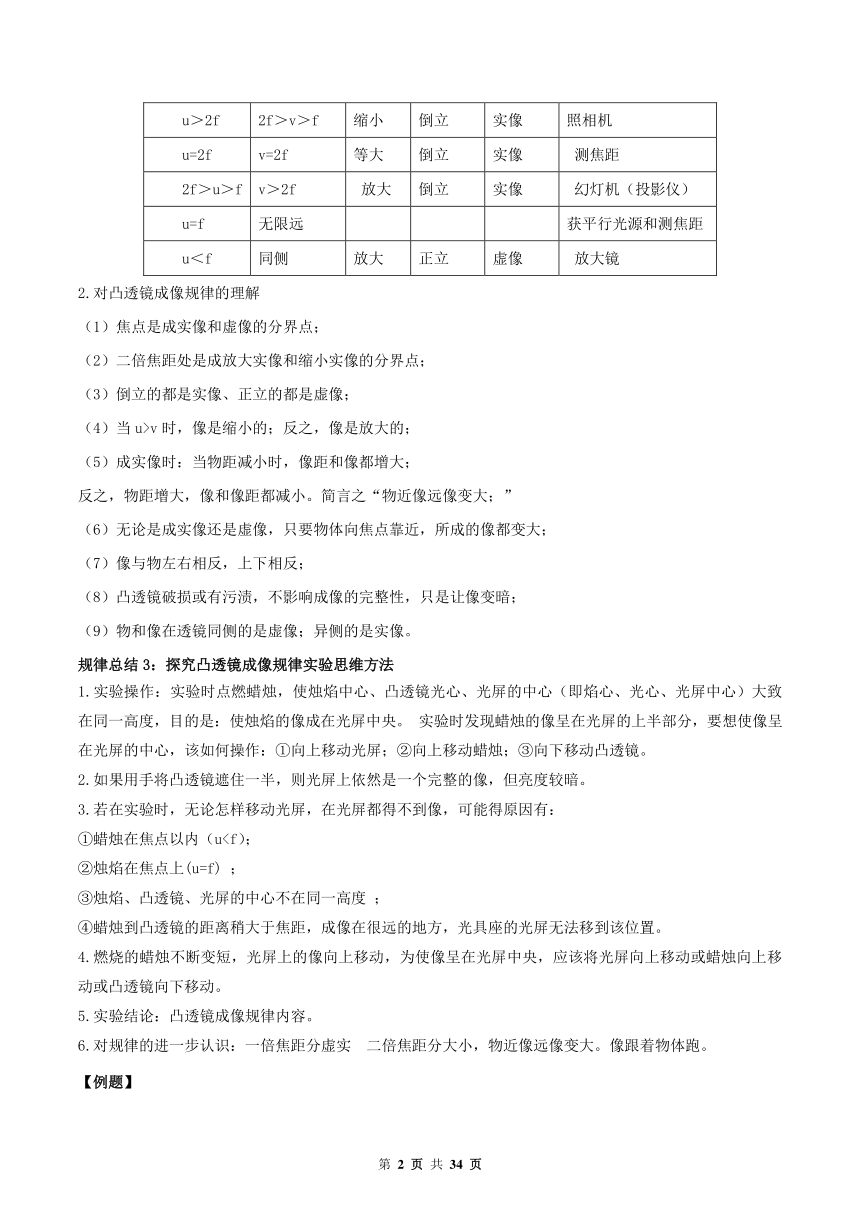

物 距 像 距 像 的 性 質 應 用
大 小 正 倒 虛 實
無限遠 v=f 極小 光斑 測焦距
u＞2f 2f＞v＞f 縮小 倒立 實像 照相機
u=2f v=2f 等大 倒立 實像 測焦距
2f＞u＞f v＞2f 放大 倒立 實像 幻燈機（投影儀）
u=f 無限遠 獲平行光源和測焦距
u＜f 同側 放大 正立 虛像 放大鏡
2.對凸透鏡成像規律的理解
（1）焦點是成實像和虛像的分界點；
（2）二倍焦距處是成放大實像和縮小實像的分界點；
（3）倒立的都是實像、正立的都是虛像；
（4）當u>v時，像是縮小的；反之，像是放大的；
（5）成實像時：當物距減小時，像距和像都增大；
反之，物距增大，像和像距都減小。簡言之“物近像遠像變大；”
（6）無論是成實像還是虛像，只要物體向焦點靠近，所成的像都變大；
（7）像與物左右相反，上下相反；
（8）凸透鏡破損或有污漬，不影響成像的完整性，只是讓像變暗；
（9）物和像在透鏡同側的是虛像；異側的是實像。
規律總結3：探究凸透鏡成像規律實驗思維方法
1.實驗操作：實驗時點燃蠟燭，使?fàn)T焰中心、凸透鏡光心、光屏的中心（即焰心、光心、光屏中心）大致在同一高度，目的是：使?fàn)T焰的像成在光屏中央。 實驗時發現蠟燭的像呈在光屏的上半部分，要想使像呈在光屏的中心，該如何操作：①向上移動光屏；②向上移動蠟燭；③向下移動凸透鏡。
2.如果用手將凸透鏡遮住一半，則光屏上依然是一個完整的像，但亮度較暗。
3.若在實驗時，無論怎樣移動光屏，在光屏都得不到像，可能得原因有：
①蠟燭在焦點以內（u②燭焰在焦點上(u=f) ；
③燭焰、凸透鏡、光屏的中心不在同一高度 ；
④蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座的光屏無法移到該位置。
4.燃燒的蠟燭不斷變短，光屏上的像向上移動，為使像呈在光屏中央，應該將光屏向上移動或蠟燭向上移動或凸透鏡向下移動。
5.實驗結論：凸透鏡成像規律內容。
6.對規律的進一步認識：一倍焦距分虛實 二倍焦距分大小，物近像遠像變大。像跟著物體跑。
【例題】

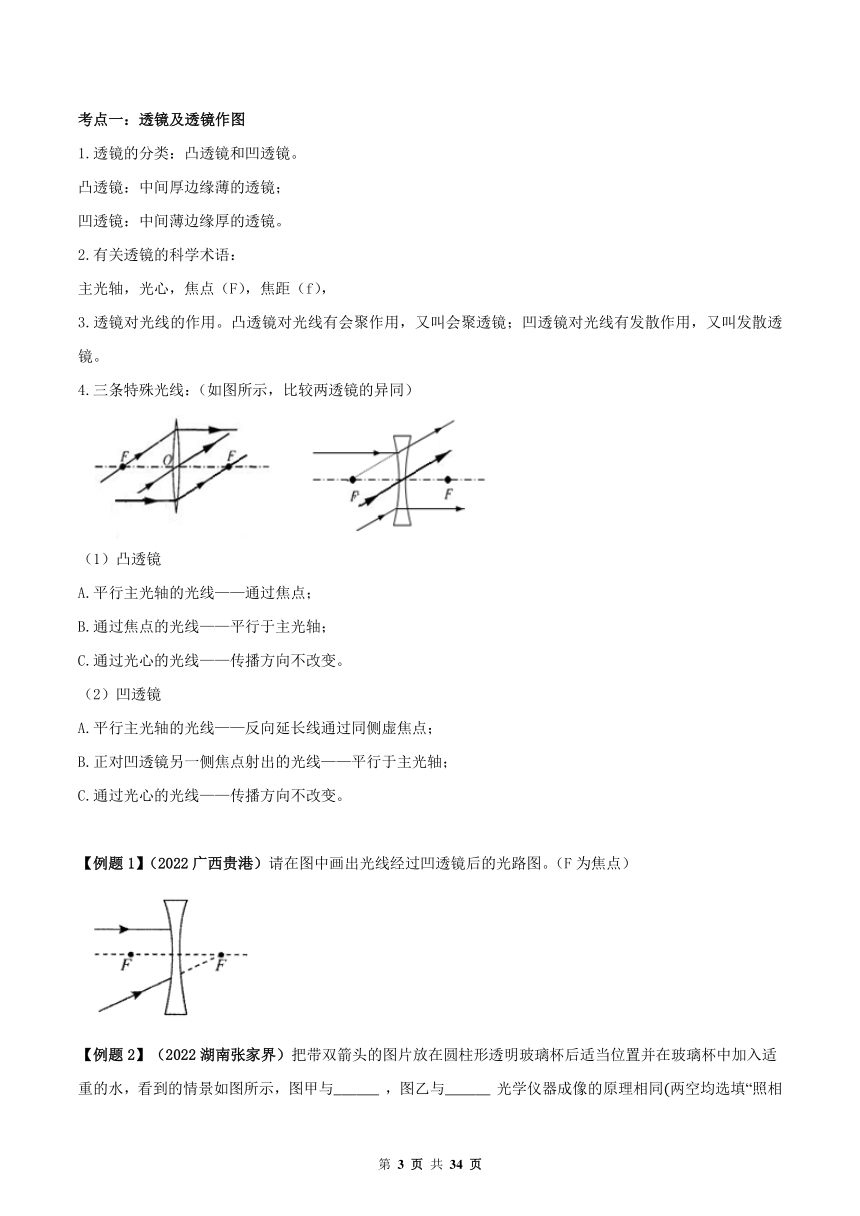

考點一：透鏡及透鏡作圖
1.透鏡的分類：凸透鏡和凹透鏡。
凸透鏡：中間厚邊緣薄的透鏡；
凹透鏡：中間薄邊緣厚的透鏡。
2.有關透鏡的科學術語：
主光軸，光心，焦點（F），焦距，
3.透鏡對光線的作用。凸透鏡對光線有會聚作用，又叫會聚透鏡；凹透鏡對光線有發散作用，又叫發散透鏡。
4.三條特殊光線：（如圖所示，比較兩透鏡的異同）
（1）凸透鏡
A.平行主光軸的光線——通過焦點；
B.通過焦點的光線——平行于主光軸；
C.通過光心的光線——傳播方向不改變。
（2）凹透鏡
A.平行主光軸的光線——反向延長線通過同側虛焦點；
B.正對凹透鏡另一側焦點射出的光線——平行于主光軸；
C.通過光心的光線——傳播方向不改變。
【例題1】（2022廣西貴港）請?jiān)趫D中畫出光線經過凹透鏡后的光路圖。（F為焦點）

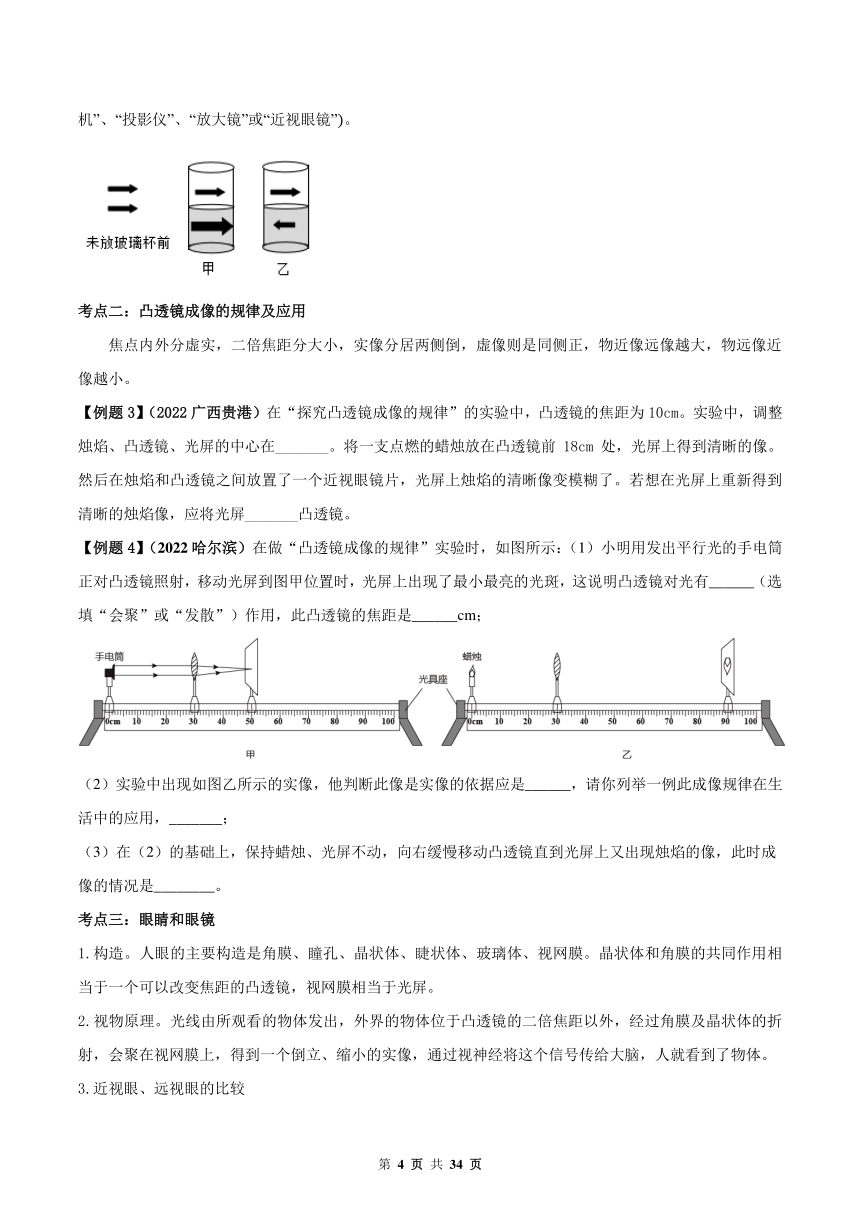

【例題2】（2022湖南張家界）把帶雙箭頭的圖片放在圓柱形透明玻璃杯后適當位置并在玻璃杯中加入適重的水，看到的情景如圖所示，圖甲與______ ，圖乙與______ 光學儀器成像的原理相同兩空均選填“照相機”、“投影儀”、“放大鏡”或“近視眼鏡”。
考點二：凸透鏡成像的規律及應用
焦點內外分虛實，二倍焦距分大小，實像分居兩側倒，虛像則是同側正，物近像遠像越大，物遠像近像越小。
【例題3】（2022廣西貴港）在“探究凸透鏡成像的規律”的實驗中，凸透鏡的焦距為10cm。實驗中，調整燭焰、凸透鏡、光屏的中心在_______。將一支點燃的蠟燭放在凸透鏡前18cm處，光屏上得到清晰的像。然后在燭焰和凸透鏡之間放置了一個近視眼鏡片，光屏上燭焰的清晰像變模糊了。若想在光屏上重新得到清晰的燭焰像，應將光屏_______凸透鏡。
【例題4】（2022哈爾濱）在做“凸透鏡成像的規律”實驗時，如圖所示：（1）小明用發出平行光的手電筒正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有______（選填“會聚”或“發散”）作用，此凸透鏡的焦距是______cm；
（2）實驗中出現如圖乙所示的實像，他判斷此像是實像的依據應是______，請你列舉一例此成像規律在生活中的應用，_______；
（3）在（2）的基礎上，保持蠟燭、光屏不動，向右緩慢移動凸透鏡直到光屏上又出現燭焰的像，此時成像的情況是________。
考點三：眼睛和眼鏡
1.構造。人眼的主要構造是角膜、瞳孔、晶狀體、睫狀體、玻璃體、視網膜。晶狀體和角膜的共同作用相當于一個可以改變焦距的凸透鏡，視網膜相當于光屏。
2.視物原理。光線由所觀看的物體發出，外界的物體位于凸透鏡的二倍焦距以外，經過角膜及晶狀體的折射，會聚在視網膜上，得到一個倒立、縮小的實像，通過視神經將這個信號傳給大腦，人就看到了物體。

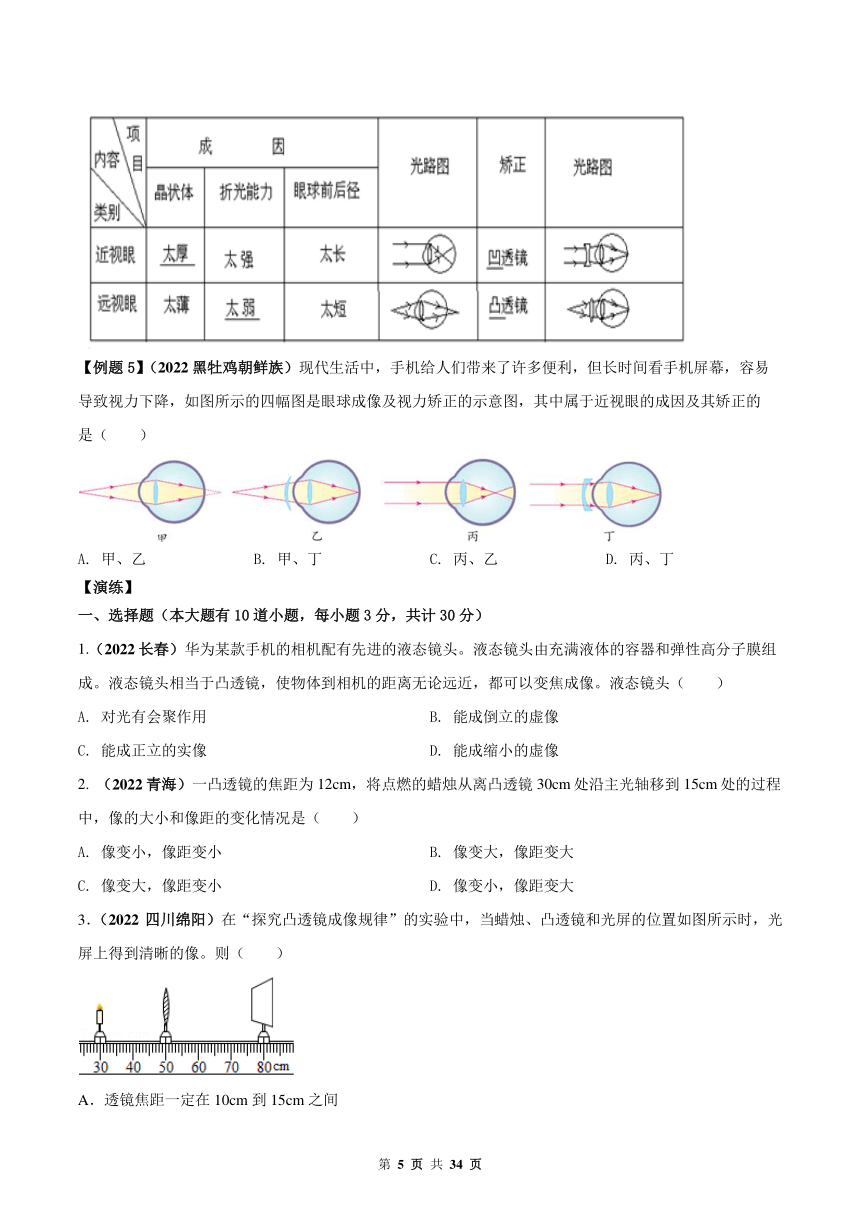

3.近視眼、遠視眼的比較
【例題5】（2022黑牡雞朝鮮族）現代生活中，手機給人們帶來了許多便利，但長時間看手機屏幕，容易
導致視力下降，如圖所示的四幅圖是眼球成像及視力矯正的示意圖，其中屬于近視眼的成因及其矯正的
是（　　）
A. 甲、乙 B. 甲、丁 C. 丙、乙 D. 丙、丁
【演練】
一、選擇題（本大題有10道小題，每小題3分，共計30分）
1.（2022長春）華為某款手機的相機配有先進的液態鏡頭。液態鏡頭由充滿液體的容器和彈性高分子膜組成。液態鏡頭相當于凸透鏡，使物體到相機的距離無論遠近，都可以變焦成像。液態鏡頭（　　）
A. 對光有會聚作用 B. 能成倒立的虛像
C. 能成正立的實像 D. 能成縮小的虛像
2. （2022青海）一凸透鏡的焦距為12cm，將點燃的蠟燭從離凸透鏡30cm處沿主光軸移到15cm處的過程中，像的大小和像距的變化情況是（　　）
A. 像變小，像距變小 B. 像變大，像距變大
C. 像變大，像距變小 D. 像變小，像距變大
3．（2022四川綿陽）在“探究凸透鏡成像規律”的實驗中，當蠟燭、凸透鏡和光屏的位置如圖所示時，光屏上得到清晰的像。則（　　）
A．透鏡焦距一定在10cm到15cm之間
B．透鏡焦距一定在15cm到20cm之間
C．把蠟燭向左移動少許，光屏適當向左移動可得到大些的實像
D．把蠟燭向右移動少許，光屏適當向右移動可得到小些的實像
4.（2022湖北武漢）全國多地在歡迎援鄂抗疫英雄凱旋時舉行了“飛機過水門”的最高禮儀。某次儀式中，攝影師拍攝了如圖所示的照片，他所用的照相機的鏡頭相當于一個凸透鏡，像成在照相機的底片上，下列說法正確的是
A. 所成的像是縮小的實像 B. 所成的像是縮小的虛像
C. 所成的像是放大的實像 D. 所成的像是放大的虛像
5.（2022黑龍江龍東農墾森工）如圖所示，下列有關眼睛的示意圖，遠視眼是　 　圖，遠視眼矯正
是　 　圖。
6．（2022蘇州）如圖所示，燭焰在光屏上剛好成清晰的像。透鏡不動，將蠟燭移至40cm刻度處，移動光屏，在光屏上能觀察到（　　）
A．倒立、縮小的實像 B．倒立、放大的實像
C．正立、放大的實像 D．光屏上不能呈現像
7.（2022山東泰安）小明同學做“探究凸透鏡成像的規律”的實驗，當他把燭焰移到距透鏡18cm的位置時，在光屏上觀察到倒立放大清晰的像。他判斷凸透鏡焦距可能是①6cm、②9cm、③12cm、④16cm，其中正確的是（　　）
A. ①② B. ②③ C. ①④ D. ③④
8.（2022四川自貢市）在探究凸透鏡成像規律的實驗中，當燭焰、凸透鏡、光屏位于如圖所示的位置時，燭焰在光屏上呈現一個清晰放大的像．要使?fàn)T焰在光屏上呈現一個清晰縮小的像，調節的方法是（　　）
A. 透鏡不動，蠟燭遠離透鏡移動，光屏靠近透鏡移動
B. 透鏡不動，蠟燭遠離透鏡移動，光屏遠離透鏡移動
C. 透鏡不動，蠟燭靠近透鏡移動，光屏遠離透鏡移動
D. 透鏡不動，蠟燭靠近透鏡移動，光屏靠近透鏡移動
9.當蠟燭、凸透鏡、光屏在如圖所示的位置時，蠟燭的像在光屏上依稀可見（如圖），.則下列結論正確的是 （ ）
A．物距u=45cm B．像距v=80cm
C．凸透鏡焦距f一定是10cm D．凸透鏡焦距f在7.5cm——15cm之間
10. （2022齊齊哈爾）光的世界豐富多彩，光學器件在我們的生活、學習中有著廣泛的應用。你認為下面介紹符合實際的是
A. 借助放大鏡看地圖時，地圖到放大鏡的距離應大于一倍焦距
B. 用照相機拍攝景物時，景物到鏡頭的距離應大于二倍焦距
C. 陽光通過凸透鏡可形成一個很小很亮的光斑，是利用了凸透鏡對光線有會聚作用
D. 近視眼鏡是利用凹透鏡對光線有發散作用來矯正近視的
二、填空題（每空1分，共計26分）
1．（2022北京）在“重陽節”到來之際，小航送給奶奶一個放大鏡，奶奶借助這個放大鏡能夠細致欣賞郵票上的圖案，如圖1所示。此時奶奶看到的是一個 　　、放大的虛像。為了模擬上述現象，小航利用一個焦距為10cm的凸透鏡、蠟燭和光具座等器材進行實驗。他先將蠟燭固定在光具座上50cm刻線處，如圖2所示，接下來他應將凸透鏡放置在光具座上的A、B、C三點中的 　　點處，然后再?gòu)耐哥R的 　　（選填“左”或“右”）側用眼睛觀察蠟燭燭焰的像。該像 　　（選填“能”或“不能”）用光屏承接到。
2．（2022黑龍江龍東農墾森工）在“探究凸透鏡成像規律”的實驗中，將凸透鏡正對著太陽，在距凸透鏡15cm處得到一個最小、最亮的光斑，則該凸透鏡的焦距為　 　cm；若將一個物體放在此透鏡前40cm處，可在透鏡另一側光屏上得到一個倒立　 　（選填“放大”、“等大”或“縮小”）的實像。
3.（2022四川自貢市）小金同學由于經常玩手機，近期發現視力嚴重下降，經眼科醫生檢查小金看物體的像成在視網膜之前方，則小金被確診為________視眼，應佩戴____________________透鏡矯正．
4．（2022齊齊哈爾）購物支付已進入“刷臉”時代，如圖所示，消費者結賬時只需面對攝像頭，經系統自動拍照、掃描等，確認相關信息后，即可迅速完成交易。“刷臉”支付過程中，攝像頭相當于　 　（選填“凸”或“凹”）透鏡，面部經攝像頭成倒立、　 　（選填“縮小”、“等大”或“放大”）的實像。
5．（2022四川遂寧）今年2月全國新型冠狀病毒疫情十分嚴峻，為了盡可能避免交叉感染，全國首個測溫5G警用巡邏機器人在廣州設計制造成功，這款機器人有5個高清攝像頭，可實現全景無死角監測，機器人上的攝像頭與我們生活中的　 　（選填“照相機”、“投影儀”或“放大鏡”）的成像原理相同，當巡邏機器人靠近人拍攝時，所成的像將　 　（選填“變大”、“變小”或“不變”）；機器人利用　 　把實時拍攝的畫面信息通過5G網絡傳輸?shù)奖O(jiān)控中心，監控中心屏幕上的彩色畫面是由紅、　 　、藍三種基本的色光按不同比例混合形成的。
6.（2022江蘇連云港）在探究“凸透鏡成像規律”的實驗中，下表是小華同學實驗時記錄的幾組數據，根據表中數據完成下列問題。
實驗次數 物距u/cm 像距v/cm 成像性質
1 30 15 倒立縮小實像
2 20 20 倒立等大實像
3 15 倒立放大實像
(1)此凸透鏡的焦距為______cm；
(2)第3次實驗中像距為______cm，判斷依據是_____。
7.（2022甘肅天水）小明將一支點燃的蠟燭放在凸透鏡（f＝10cm）前18cm處，光屏上得到了燭焰倒立、
　　的清晰像。然后他在蠟燭和凸透鏡之間放置了一個遠視眼鏡片，由于遠視眼鏡片對光線有　　作用，所以光屏上燭焰的清晰像變模糊了（如圖所示）．若想在光屏上重新得到清晰的燭焰像，他可將光屏　　凸透鏡。
8.（2022湖南婁底）婁底高鐵站的進站通道采用了人臉識別系統（如圖所示），識別系統的攝像機可以自動將鏡頭前1m處的人臉拍攝成數碼照片傳遞給設備識別。此系統的攝像機的鏡頭相當于_____透鏡，它的焦距應_____50cm（選填“大于“等于”或“小于”）。
9.（2022山東德州）如圖所示的四幅圖中，表示近視眼成像情況的是_____，矯正方法的是_____。（填序號）
10.（2022陜西咸陽模擬）如圖所示，把一凸透鏡放在平面鏡前，當用眼睛觀察鏡子時，光束似乎是從M處發散開來的，則光束會聚處和M點的距離是____m，該凸透鏡的焦距是___ m。
三、作圖題（每小題3分，共計15分）
1．（2022內蒙古通遼）如圖所示，凸透鏡的主光軸與水面相平，F(xiàn)是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。
2.（2022廣東省）如圖所示，蠟燭的燭焰中心A在主光軸上距凸透鏡光心O二倍焦距以外。
根據凸透鏡成像規律，在圖甲中標出A所成的像的大致位置。
借助輔助線或光路圖，在圖乙中找到A所成的像的確切位置，保留作圖痕跡。
3.（2022貴州安順）如圖甲所示是我國首創的“吸毒人員瞳孔檢測鑒定儀”，它主要對眼球經凸透鏡成的像進行分析，從而為辨別吸毒人員提供了依據。如圖乙所示是一束來自眼球表面的光，請畫出此光線經凸透鏡后折射光線的大致位置。
4.（2022青海）如圖所示，O為凸透鏡的光心，F(xiàn)為凸透鏡的兩個焦點，請?jiān)趫D中畫出光源S經凸透鏡所成的像S′．
5.（2022海南模擬）已知黑箱內有一只凹透鏡和一只平面鏡．請?jiān)诤谙鋬?nèi)畫出完整的光路，填上光學儀器，并標明凹透鏡焦點F的位置．
四、實驗探究題（本大題有4道小題，共計18分）
1.（4分）（2022江蘇南京）小明用如圖所示裝置做“探究凸透鏡成像規律”實驗。
（1）圖中光屏上恰好成一清晰的像，該像的性質是倒立、______的實像。
（2）圖中只移動蠟燭和光屏，可以模擬照相機成像原理的操作是______（填字母）。
A.都左移 B.都右移
C.蠟燭左移，光屏右移 D.蠟燭右移，光屏左移
（3）完成實驗后，他將另一透鏡放在圖中45cm刻度線位置，發現光屏上的像由清晰變模糊，向左移動光屏又發現清晰的像，說明該透鏡對光有______作用，可以矯正的視力缺陷是______。
2. （4分）（2022江蘇揚州）“一雙好眼睛，能更好地探索未來”，小麗了解到人眼的晶狀體相當于凸透鏡，眼睛是如何看清遠近不同物體的？她對這一問題產生了濃厚興趣；
（1）首先用平行光正對凸透鏡A照射，如圖甲所示，光屏上出現一個最小最亮的光斑，則凸透鏡的焦距f=______cm；
（2）然后適當調整凸透鏡A和光屏的位置，移動蠟燭，使?fàn)T焰在光屏上成清晰的像，如圖乙所示；接著她將凸透鏡A換為焦距稍大的凸透鏡B，并保持位置不變，移動蠟燭，使?fàn)T焰在光屏上再次成清晰的像，如圖丙所示，可見小麗研究的問題是：當凸透鏡成實像時保持______距離不變，探究______的關系；
（3）通過探究發現，當人眼觀察近處物體時，晶狀體的焦距變______。
3.（6分）（2022江蘇徐州）物理興趣小組在探究“凸透鏡成像的規律”實驗時：
（1）用圖甲所示的裝置測出凸透鏡的焦距為______cm。
（2）圖乙是某次實驗時觀察到的現象，生活中的______（選填“放大鏡”、“投影儀”或“照相機”）是利用這一原理制成的。保持凸透鏡不動，把蠟燭向左移動一段距離，要 想在光屏上再次得到清晰的像，應該把光屏向______（選填“左”或“右”）移動一段距離，像 （選填“變大”、“變小”或“不變”）。
實驗時，光屏上得到了蠟燭清晰的像，一同學不小心在凸透鏡上濺了一個小泥點，則 光屏上______
（選填“有”或“沒有”）小泥點的像或影子。
（4）將近視眼鏡片放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了。使光屏遠離 透鏡，又能在光屏上看到蠟燭清晰的像，這說明近視眼鏡對光線有______作用。由此可知，在近視眼得到矯正之前，物體的像成在視網膜的______。
4.（4分）（2022山東濟南模擬）在“探究凸透鏡成像規律”的實驗中，拉姆同學所在實驗小組用同一凸透鏡做了如圖所示的實驗。
（1）實驗前，拉姆同學用圖甲所示的方法來測量實驗用凸透鏡的焦距f，則該凸透鏡的焦距f=______cm。
（2）將凸透鏡放置在光具座的C點處，如圖乙所示，實驗過程中，該小組組裝并調整實驗器材，使?fàn)T焰和光屏的中心位于凸透鏡的主光軸上，當把點燃的蠟燭放在光具座的A點處時，移動光屏到某一位置恰能在光屏上成清晰的倒立、______（選填“放大”或“縮小”）的實像；______（選填“照相機”、“幻燈機”或“放大鏡”）就是利用該原理工作的。
（3）保持凸透鏡位置不變，再將蠟燭移到“45cm”刻度線處，此時移動光屏______（選填“能”或“不能”）在光屏上得到一個清晰的像。
五、綜合素養題（本大題有2道小題，共計11分）
1.（6分）根據眼睛的構造和成像原理，為了預防近視，保護我們的視力，應該注意哪些問題 請你提出三條合理化建議。
2.（5分）閱讀短文：
望遠鏡的發明
17世紀初，荷蘭制造眼鏡的技術已經很精湛了，主要的工藝是磨制凸透鏡和凹透鏡。人們經常與凸透鏡和凹透鏡打交道，用它們可以矯正遠視眼和近視眼，但是人們從來都沒有想到把透鏡和透鏡放在一起組合起來使用。1608年的一天，在荷蘭眼鏡制造商漢斯的作坊里，一位學徒無事拿著兩個磨制好的透鏡片在眼前對著看，結果驚奇地發現遠處的物體變得近在眼前而且非常清晰，便把這件怪事告訴了老板漢斯。漢斯馬上試驗證實了這種現象，為了更便于觀察，他把這兩個透鏡片裝在一個筒里，稱之為“窺鏡”，這就制成了人類歷史上第一架望遠鏡。正是有了望遠鏡的幫助，荷蘭艦隊能在敵艦發現他們之前就先行發現敵艦的動向，取得了戰爭的主動權，打敗了強大的西班牙艦隊，使荷蘭成為一個海上強國。
望遠鏡發明的消息很快在歐洲各國流傳開了。1609年，伽利略得知望遠鏡這種新儀器，馬上意識到它的價值和作用。他立即動手制作，并且不斷改進，造出了一架放大20倍的望遠鏡。伽利略把這架望遠鏡指向了天空，指向了星星，由此揭開了天文學全新的一頁。伽利略利用望遠鏡發現了木星有衛星，觀察了月面，繪制了月面圖，觀察到太陽黑子。伽利略這一系列重大的天文發現，有力地支持了哥白尼的宇宙學說，在知識界產生了巨大反響，人們爭相傳誦“哥倫布發現了新大陸，伽利略發現了新宇宙”。通過閱讀，給我們的啟示是什么？
第 13 頁 共 13 頁
DD
【例題】
考點一：透鏡及透鏡作圖
1.透鏡的分類：凸透鏡和凹透鏡。
凸透鏡：中間厚邊緣薄的透鏡；
凹透鏡：中間薄邊緣厚的透鏡。
2.有關透鏡的科學術語：
主光軸，光心，焦點（F），焦距，
3.透鏡對光線的作用。凸透鏡對光線有會聚作用，又叫會聚透鏡；凹透鏡對光線有發散作用，又叫發散透鏡。
4.三條特殊光線：（如圖所示，比較兩透鏡的異同）
（1）凸透鏡
A.平行主光軸的光線——通過焦點；
B.通過焦點的光線——平行于主光軸；
C.通過光心的光線——傳播方向不改變。
（2）凹透鏡
A.平行主光軸的光線——反向延長線通過同側虛焦點；
B.正對凹透鏡另一側焦點射出的光線——平行于主光軸；
C.通過光心的光線——傳播方向不改變。
【例題1】（2022廣西貴港）請?jiān)趫D中畫出光線經過凹透鏡后的光路圖。（F為焦點）
【答案】如圖所示。
（1）；
【解析】（1）平行于凹透鏡主軸的光線，經過凹透鏡的作用，折射后的發散光線，反向延長后交于凹透鏡的焦點；沿著凹透鏡焦點的入射光線，經過凹透鏡作用后，折射光線平行于主光軸。
【例題2】（2022湖南張家界）把帶雙箭頭的圖片放在圓柱形透明玻璃杯后適當位置并在玻璃杯中加入適重的水，看到的情景如圖所示，圖甲與______ ，圖乙與______ 光學儀器成像的原理相同兩空均選填“照相機”、“投影儀”、“放大鏡”或“近視眼鏡”。
【答案】放大鏡 照相機
【解析】未放水杯前，箭頭的方向都是向右的；
甲圖中，下面的箭頭的方向不變，成的是正立的、放大的像，則是正立、放大的虛像，其應用是放大鏡；
乙圖中，下面的箭頭的方向發生了改變，成的是倒立、縮小的像，其應用是照相機。
考點二：凸透鏡成像的規律及應用
焦點內外分虛實，二倍焦距分大小，實像分居兩側倒，虛像則是同側正，物近像遠像越大，物遠像近像越小。
【例題3】（2022廣西貴港）在“探究凸透鏡成像的規律”的實驗中，凸透鏡的焦距為10cm。實驗中，調整燭焰、凸透鏡、光屏的中心在_______。將一支點燃的蠟燭放在凸透鏡前18cm處，光屏上得到清晰的像。然后在燭焰和凸透鏡之間放置了一個近視眼鏡片，光屏上燭焰的清晰像變模糊了。若想在光屏上重新得到清晰的燭焰像，應將光屏_______凸透鏡。
【答案】 同一高度；遠離
【解析】為了使像呈現在光屏的中心，應該調整燭焰、凸透鏡、光屏的中心在同一高度。
近視鏡是凹透鏡，對光線具有發散作用，可以使像變遠，故在燭焰和凸透鏡之間放置了一個近視眼鏡片，想在光屏上重新得到清晰的燭焰像，應將光屏遠離凸透鏡。
【例題4】（2022哈爾濱）在做“凸透鏡成像的規律”實驗時，如圖所示：
（1）小明用發出平行光的手電筒正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有______（選填“會聚”或“發散”）作用，此凸透鏡的焦距是______cm；
（2）實驗中出現如圖乙所示的實像，他判斷此像是實像的依據應是______，請你列舉一例此成像規律在生活中的應用，_______；
（3）在（2）的基礎上，保持蠟燭、光屏不動，向右緩慢移動凸透鏡直到光屏上又出現燭焰的像，此時成像的情況是________。
【答案】 （1）會聚 20.0 （2）像能夠在光屏上呈現 投影儀 （3）倒立、縮小的實像
【解析】（1）凸透鏡能夠?qū)⑵叫杏谥鞴廨S的光會聚成最小最亮的光斑，說明凸透鏡對光有會聚作用。
最小最亮的光斑處即凸透鏡的焦點，則該凸透鏡的焦距為
f=50.0cm-30.0cm=20.0cm
（2）虛像不能在光屏上呈現，實像能在光屏上呈現，圖乙中光屏上能夠呈現出像，說明此像是實像。
圖乙中物距小于像距，根據凸透鏡成像規律可知，此時物距在一倍焦距到二倍焦距之間，成倒立、放大的實像，生活中投影儀就是利用這個原理工作的。
（3）保持蠟燭、光屏不動，向右緩慢移動凸透鏡，直到光屏上又出現燭焰的像，根據光路的可逆性可知，此時的物距等于原來的像距、像距等于原來的物距，即此時物距大于二倍焦距，則成倒立、縮小的實像。
考點三：眼睛和眼鏡
1.構造。人眼的主要構造是角膜、瞳孔、晶狀體、睫狀體、玻璃體、視網膜。晶狀體和角膜的共同作用相當于一個可以改變焦距的凸透鏡，視網膜相當于光屏。
2.視物原理。光線由所觀看的物體發出，外界的物體位于凸透鏡的二倍焦距以外，經過角膜及晶狀體的折射，會聚在視網膜上，得到一個倒立、縮小的實像，通過視神經將這個信號傳給大腦，人就看到了物體。
3.近視眼、遠視眼的比較
【例題5】（2022黑牡雞朝鮮族）現代生活中，手機給人們帶來了許多便利，但長時間看手機屏幕，容易
導致視力下降，如圖所示的四幅圖是眼球成像及視力矯正的示意圖，其中屬于近視眼的成因及其矯正的
是（　　）
A. 甲、乙 B. 甲、丁 C. 丙、乙 D. 丙、丁
【答案】D
【解析】甲圖中像成在了視網膜的后面，該眼睛是遠視眼，遠視眼應該佩戴凸透鏡進行矯正；故乙圖是遠視眼的矯正示意圖；由丙圖可知：像成在視網膜的前方，故該眼睛是近視眼，近視眼是晶狀體曲度變大，會聚能力增強，即折光能力增強，應佩戴凹透鏡，使光線推遲會聚；丁圖是近視眼的矯正示意圖。
故選D。
【演練】
一、選擇題（本大題有10道小題，每小題3分，共計30分）
1.（2022長春）華為某款手機的相機配有先進的液態鏡頭。液態鏡頭由充滿液體的容器和彈性高分子膜組成。液態鏡頭相當于凸透鏡，使物體到相機的距離無論遠近，都可以變焦成像。液態鏡頭（　　）
A. 對光有會聚作用 B. 能成倒立的虛像
C. 能成正立的實像 D. 能成縮小的虛像
【答案】A
【解析】A．液態鏡頭相當于凸透鏡，凸透鏡對光有會聚作用，故A正確；
BCD．照相機照相時，物體在2倍焦距以外，所成的像是倒立、縮小的實像，故BCD錯誤。
2. （2022青海）一凸透鏡的焦距為12cm，將點燃的蠟燭從離凸透鏡30cm處沿主光軸移到15cm處的過程中，像的大小和像距的變化情況是（　　）
A. 像變小，像距變小 B. 像變大，像距變大
C. 像變大，像距變小 D. 像變小，像距變大
【答案】B
【解析】凸透鏡的焦距為12cm，點燃的蠟燭從離凸透鏡30cm處沿主光軸移到15cm處的過程中，即物距從大于二倍焦距處，移到小于二倍焦距、大于一倍焦距處，物距一直變小，因此像距一直增大，像也一直增大，像從縮小的像一直增大為放大的像，故B符合題意。
3．（2022四川綿陽）在“探究凸透鏡成像規律”的實驗中，當蠟燭、凸透鏡和光屏的位置如圖所示時，光屏上得到清晰的像。則（　　）
A．透鏡焦距一定在10cm到15cm之間
B．透鏡焦距一定在15cm到20cm之間
C．把蠟燭向左移動少許，光屏適當向左移動可得到大些的實像
D．把蠟燭向右移動少許，光屏適當向右移動可得到小些的實像
【答案】A
【解析】掌握凸透鏡成像的規律，知道當物距在一倍焦距和二倍焦距之間時，成倒立放大的實像，此時像距大于2f；且成實像時，遵循物近像遠像變大的特點。
AB、觀察圖示可知此時u＝20cm，v＝30cm，u＜v，成倒立放大的實像，由凸透鏡的成像規律可知，此時f＜u＜2f，v＞2f，即有則，f＜20cm＜2f，30cm＞2f，解得10cm＜f＜15cm；故凸透鏡的焦距的范圍是：10cm＜f＜15cm，故A正確，B錯誤；
C、把蠟燭向左移動少許，此時物距變大，像距變小，像變小，所以光屏適當向左移動可得到小些的實像，故C錯誤；
D、把蠟燭向右移動少許，此時物距變小，像距變大，像變大，所以光屏適當向右移動可得到大些的實像，故D錯誤。
4.（2022湖北武漢）全國多地在歡迎援鄂抗疫英雄凱旋時舉行了“飛機過水門”的最高禮儀。某次儀式中，攝影師拍攝了如圖所示的照片，他所用的照相機的鏡頭相當于一個凸透鏡，像成在照相機的底片上，下列說法正確的是
A. 所成的像是縮小的實像 B. 所成的像是縮小的虛像
C. 所成的像是放大的實像 D. 所成的像是放大的虛像
【答案】A
【解析】照相機的鏡頭相當于一個凸透鏡，此時飛機很遠，物距大于二倍焦距，凸透鏡成倒立、縮小的實像，A正確，BCD錯誤。故選A。
5.（2022黑龍江龍東農墾森工）如圖所示，下列有關眼睛的示意圖，遠視眼是　 　圖，遠視眼矯正
是　 　圖。
【答案】丁；乙。
【解析】眼睛的晶狀體相當于凸透鏡；
甲圖中像呈在視網膜的前方，是近視眼模型，需要佩戴發散透鏡，即凹透鏡，使光線推遲會聚，如丙圖。
丁圖中像呈在視網膜的后方，是遠視眼模型，應佩戴會聚透鏡矯正，即凸透鏡，如圖乙。
6．（2022蘇州）如圖所示，燭焰在光屏上剛好成清晰的像。透鏡不動，將蠟燭移至40cm刻度處，移動光屏，在光屏上能觀察到（　　）
A．倒立、縮小的實像 B．倒立、放大的實像
C．正立、放大的實像 D．光屏上不能呈現像
【答案】D
【解析】如圖，u＝50cm﹣20cm＝30cm，v＝80cm﹣50cm＝30cm，此時光屏上出現清晰的像，
u＝v＝2f＝30cm，所以f＝＝15cm，
將蠟燭移至40cm刻度處，u'＝50cm﹣40cm＝10cm，
物距小于焦距，凸透鏡成正立、放大的虛像，虛像不能用光屏承接，所以光屏上不能呈現像。
7.（2022山東泰安）小明同學做“探究凸透鏡成像的規律”的實驗，當他把燭焰移到距透鏡18cm的位置時，在光屏上觀察到倒立放大清晰的像。他判斷凸透鏡焦距可能是①6cm、②9cm、③12cm、④16cm，其中正確的是（　　）
A. ①② B. ②③ C. ①④ D. ③④
【答案】D
【解析】由題意可知，物距18cm，光屏上觀察到倒立放大清晰的像，所以
2f＞18cm＞f
18cm＞f＞9cm
③12cm和④16cm符合題意。
8.（2022四川自貢市）在探究凸透鏡成像規律的實驗中，當燭焰、凸透鏡、光屏位于如圖所示的位置時，燭焰在光屏上呈現一個清晰放大的像．要使?fàn)T焰在光屏上呈現一個清晰縮小的像，調節的方法是（　　）
A. 透鏡不動，蠟燭遠離透鏡移動，光屏靠近透鏡移動
B. 透鏡不動，蠟燭遠離透鏡移動，光屏遠離透鏡移動
C. 透鏡不動，蠟燭靠近透鏡移動，光屏遠離透鏡移動
D. 透鏡不動，蠟燭靠近透鏡移動，光屏靠近透鏡移動
【答案】A
【解析】由圖知道，此時物距小于像距，成倒立放大的實像，要使光屏上呈現倒立、縮小的實像，要增大物距，同時減小像距，所以在凸透鏡不動時，蠟燭遠離凸透鏡，同時光屏靠近凸透鏡，故選A．
9.當蠟燭、凸透鏡、光屏在如圖所示的位置時，蠟燭的像在光屏上依稀可見（如圖），.則下列結論正確的是 （ ）
A．物距u=45cm B．像距v=80cm
C．凸透鏡焦距f一定是10cm D．凸透鏡焦距f在7.5cm——15cm之間
【答案】D
【解析】本題重在考查物距、像距、焦距概念以及凸透鏡成像的基本規律。同時也測試了學生的觀察能力、讀取數據的能力。
A.物體與凸透鏡光心間的距離為物距，圖中情況u=15cm。選項A錯誤；
B.光屏的像到凸透鏡間的距離為像距，圖中情況v=30cm。選項B錯誤；
C.凸透鏡焦點到光心間的距離為焦距。但光光根據圖所示情況得不出來焦距的大小。但我們能根據凸透鏡成像的規律判斷其焦距的范圍。
D.由圖中情景知道，蠟燭經過凸透鏡作用后，在光屏上得到一個倒立的、放大的、實像。這種情況只有f＜u＜2f時出現。我們知道u=15cm，所以f＜15cm＜2f。
解得：7.5cm＜f＜15cm。
所以選項D正確。
10. （2022齊齊哈爾）光的世界豐富多彩，光學器件在我們的生活、學習中有著廣泛的應用。你認為下面介紹符合實際的是
A. 借助放大鏡看地圖時，地圖到放大鏡的距離應大于一倍焦距
B. 用照相機拍攝景物時，景物到鏡頭的距離應大于二倍焦距
C. 陽光通過凸透鏡可形成一個很小很亮的光斑，是利用了凸透鏡對光線有會聚作用
D. 近視眼鏡是利用凹透鏡對光線有發散作用來矯正近視的
【答案】BCD
【解析】A.由凸透鏡成像的規律和應用可知，，成正立放大的虛像，應用是放大鏡，因此利用放大鏡看地圖時，地圖到放大鏡的距離應小于一倍焦距，故A錯誤；
B.由凸透鏡成像的規律和應用可知，，成倒立縮小的實像，應用是照相機，所以用照相機拍攝景物時，景物到鏡頭的距離應大于二倍焦距，故B正確；
C.陽光通過凸透鏡可形成一個很小很亮的光斑，是利用了凸透鏡對光線有會聚作用，故C正確；
D.近視眼是晶狀體曲度變大，會聚能力增強，即折光能力增強，應佩戴發散透鏡，使光線推遲會聚，即近視眼鏡是利用凹透鏡對光線有發散作用來矯正近視的，故D正確。
二、填空題（每空1分，共計26分）
1．（2022北京）在“重陽節”到來之際，小航送給奶奶一個放大鏡，奶奶借助這個放大鏡能夠細致欣賞郵票上的圖案，如圖1所示。此時奶奶看到的是一個 　　、放大的虛像。為了模擬上述現象，小航利用一個焦距為10cm的凸透鏡、蠟燭和光具座等器材進行實驗。他先將蠟燭固定在光具座上50cm刻線處，如圖2所示，接下來他應將凸透鏡放置在光具座上的A、B、C三點中的 　　點處，然后再?gòu)耐哥R的 　　（選填“左”或“右”）側用眼睛觀察蠟燭燭焰的像。該像 　　（選填“能”或“不能”）用光屏承接到。
【答案】正立；C；左；不能。
【解析】（1）當物距小于焦距時，物體通過凸透鏡成正立、放大的虛像；
（2）凸透鏡成像規律：物距小于焦距成正立、放大的虛像。
物距大于一倍焦距小于二倍焦距成倒立、放大的實像。
物距等于二倍焦距成倒立等大實像。
物距大于二倍焦距成倒立、縮小的實像。
虛像不能承接在光屏上。
奶奶借助這個放大鏡能夠細致欣賞郵票上的圖案，如圖1所示。此時奶奶看到的是一個正立、放大的虛像；
小航利用一個焦距為10cm的凸透鏡、蠟燭和光具座等器材進行實驗。他先將蠟燭固定在光具座上50cm刻線處，如圖2所示，物距小于焦距成正立、放大的虛像，接下來他應將凸透鏡放置在光具座上的A、B、C三點中的C點處，然后再?gòu)耐哥R的左側用眼睛觀察蠟燭燭焰的像。虛像不能用光屏承接到。
【點評】此題探究凸透鏡成像的規律實驗，考查了對凸透鏡的放大鏡成像規律的應用，一定要熟練掌握凸透鏡成像特點與物距之間的關系。
2．（2022黑龍江龍東農墾森工）在“探究凸透鏡成像規律”的實驗中，將凸透鏡正對著太陽，在距凸透鏡15cm處得到一個最小、最亮的光斑，則該凸透鏡的焦距為　 　cm；若將一個物體放在此透鏡前40cm處，可在透鏡另一側光屏上得到一個倒立　 　（選填“放大”、“等大”或“縮小”）的實像。
【答案】15；縮小。
【解析】將一個凸透鏡正對太陽，可在距凸透鏡15cm處得到一個最小、最亮的光斑。可知蠟燭正好放在凸透鏡的焦點上了，則該凸透鏡焦距為15cm；
將一物體放在此透鏡前40cm處，2f＜40cm，成倒立、縮小的實像。
3.（2022四川自貢市）小金同學由于經常玩手機，近期發現視力嚴重下降，經眼科醫生檢查小金看物體的像成在視網膜之前方，則小金被確診為________視眼，應佩戴____________________透鏡矯正．
【答案】 (1)近 (2)凹
【解析】近視眼的表現是只能看清楚近處的物體，看不清遠處的東西，即是由于晶狀體太厚，其折光能力太強，或眼球的前后方向太長，使得像成在視網膜的前方造成的，所以小金看物體的像成在視網膜之前方，則小金被確診為近視眼，若想使得像成在視網膜上，即需要讓原來的光線發散一些，由于凹透鏡對光線有發散的作用，故用凹透鏡來矯正近視眼．
4．（2022齊齊哈爾）購物支付已進入“刷臉”時代，如圖所示，消費者結賬時只需面對攝像頭，經系統自動拍照、掃描等，確認相關信息后，即可迅速完成交易。“刷臉”支付過程中，攝像頭相當于　 　（選填“凸”或“凹”）透鏡，面部經攝像頭成倒立、　 　（選填“縮小”、“等大”或“放大”）的實像。
【答案】凸；縮小。
【解析】攝像機的鏡頭相當于一個凸透鏡，當物體位于其二倍焦距以外時，物體在凸透鏡中成倒立縮小的實像。
5．（2022四川遂寧）今年2月全國新型冠狀病毒疫情十分嚴峻，為了盡可能避免交叉感染，全國首個測溫5G警用巡邏機器人在廣州設計制造成功，這款機器人有5個高清攝像頭，可實現全景無死角監測，機器人上的攝像頭與我們生活中的　 　（選填“照相機”、“投影儀”或“放大鏡”）的成像原理相同，當巡邏機器人靠近人拍攝時，所成的像將　 　（選填“變大”、“變小”或“不變”）；機器人利用　 　把實時拍攝的畫面信息通過5G網絡傳輸?shù)奖O(jiān)控中心，監控中心屏幕上的彩色畫面是由紅、　 　、藍三種基本的色光按不同比例混合形成的。
【答案】照相機；變大；電磁波；綠。
【解析】（1）機器人上的攝像頭相當于一個凸透鏡，它的成像原理和我們生活中的照相機的成像原理相同。
（2）根據“凸透鏡成實像時，物近像遠像變大”的規律，當巡邏機器人靠近人拍攝時，物距變小，像距變大，所成的像將變大。
（3）機器人利用電磁波把實時拍攝的畫面信息通過5G網絡傳輸?shù)奖O(jiān)控中心。
（4）監控中心屏幕上的彩色畫面是由紅、綠、藍三種基本的色光按不同比例混合形成的。
6.（2022江蘇連云港）在探究“凸透鏡成像規律”的實驗中，下表是小華同學實驗時記錄的幾組數據，根據表中數據完成下列問題。
實驗次數 物距u/cm 像距v/cm 成像性質
1 30 15 倒立縮小實像
2 20 20 倒立等大實像
3 15 倒立放大實像
(1)此凸透鏡的焦距為______cm；
(2)第3次實驗中像距為______cm，判斷依據是_____。
【答案】 (1)10 (2)30 (3)光路可逆
【解析】(1)由表中第2次實驗的數據，物距等于像距，像和物等大，可知，此時
u2=v2=2f=20cm，f=10cm
即該凸透鏡的焦距為10cm。
(2)由實驗第1次，u1=30cm，v1=15cm
成倒立縮小實像，由光路的可逆性可知u3=15cm，v3=30cm
7.（2022甘肅天水）小明將一支點燃的蠟燭放在凸透鏡（f＝10cm）前18cm處，光屏上得到了燭焰倒立、
　　的清晰像。然后他在蠟燭和凸透鏡之間放置了一個遠視眼鏡片，由于遠視眼鏡片對光線有　　作用，所以光屏上燭焰的清晰像變模糊了（如圖所示）．若想在光屏上重新得到清晰的燭焰像，他可將光屏　　凸透鏡。
【答案】放大；會聚；靠近。
【解析】已知f＝10cm，則2f＝20cm，蠟燭在凸透鏡前18cm處，處于f和2f之間，成倒立放大的實像；
遠視眼鏡片是凸透鏡，所以遠視眼鏡片對光線有會聚作用；
將遠視眼鏡片放在蠟燭和凸透鏡之間，經過凸透鏡的光線會比原來提前會聚成像，所以將光屏靠近凸透鏡，才能在光屏上重新得到清晰的像。
【點評】本題主要考查了凸透鏡成像規律的應用，要熟練掌握成像特點與物距、像距的關系。
8.（2022湖南婁底）婁底高鐵站的進站通道采用了人臉識別系統（如圖所示），識別系統的攝像機可以自動將鏡頭前1m處的人臉拍攝成數碼照片傳遞給設備識別。此系統的攝像機的鏡頭相當于_____透鏡，它的焦距應_____50cm（選填“大于“等于”或“小于”）。
【答案】凸；小于。
【解析】人臉在攝像機鏡頭前1m處被拍攝成數碼照片，則物距為1m，由于攝像機鏡頭屬于凸透鏡，根據凸透鏡成倒立、縮小實像的條件，可判斷凸透鏡焦距的大小。
攝像機的鏡頭相當于凸透鏡，當物距大于二倍焦距時，成倒立、縮小的實像，已知物距為1m，則焦距應小于0.5m，即50cm。
9.（2022山東德州）如圖所示的四幅圖中，表示近視眼成像情況的是_____，矯正方法的是_____。（填序號）
【答案】③；①。
【解析】（1）近視眼是由于晶狀體對光線的會聚作用太強，使遠處物體射來的光線會聚在視網膜的前方，由此可以確定哪一個圖表示了近視眼的成像情況。近視眼佩戴凹透鏡進行矯正。
（2）遠視眼的晶狀體較薄，會聚能力較弱，看近處的物體時，將像成在視網膜的后面，遠視眼佩戴凸透鏡進行矯正。
近視眼是由于晶狀體對光線的會聚作用太強，使遠處物體射來的光線會聚在視網膜的前方；
由圖知，③圖的入射光線會聚在視網膜的前方，所以③圖表示了近視眼的成像情況；
結合圖示可知，為了使像剛好成在視網膜上，需要使光線發散一些，所以應佩戴對光線具有發散作用的凹透鏡來矯正，則①圖能正確表示近視眼的矯正情況。
10.（2022陜西咸陽模擬）如圖所示，把一凸透鏡放在平面鏡前，當用眼睛觀察鏡子時，光束似乎是從M處發散開來的，則光束會聚處和M點的距離是____m，該凸透鏡的焦距是___ m。
【答案】0.6；0.2。
【解析】平面鏡成像是由于光的反射而形成的，其成像的特點是：平面鏡所成像是正立的、等大的虛像，物像到鏡面的距離相等，即物像關于鏡面對稱。由題意知：光束似乎是從M處發散開來的，則光束會聚處（即焦點）和M點關于鏡面對稱，故它們之間的距離是0.6m，該凸透鏡的焦距是0.2m。
三、作圖題（每小題3分，共計15分）
1．（2022內蒙古通遼）如圖所示，凸透鏡的主光軸與水面相平，F(xiàn)是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。
【答案】如圖所示：
【解析】（1）由圖示可知，入射光線平行于凸透鏡的主光軸，經凸透鏡折射后過焦點；
（2）凸透鏡右側的焦點為入射點，過入射點畫出法線，根據光的反射定律、折射規律畫出反射光線、折射光線。
解：（1）由圖示可知，入射光線平行于凸透鏡的主光軸，經凸透鏡折射后過焦點；
（2）過焦點（入射點）F畫出法線，根據反射角等于入射角在法線右側空氣中畫出反射光線；
在法線右側的水中，根據折射角小于入射角畫出折射光線。
2.（2022廣東省）如圖所示，蠟燭的燭焰中心A在主光軸上距凸透鏡光心O二倍焦距以外。
根據凸透鏡成像規律，在圖甲中標出A所成的像的大致位置。
借助輔助線或光路圖，在圖乙中找到A所成的像的確切位置，保留作圖痕跡。
【答案】見解析。
【解析】根據題意可知，蠟燭的燭焰中心A在主光軸上距凸透鏡光心O二倍焦距以外，所以成倒立、縮小的實像，像距在一倍焦距和二倍焦距之間，如下圖所示：
畫一條過光心的光線，其傳播方向不變，畫出折射光線；平行于主光軸畫一條入射光線，經凸透鏡折射后，折射光線過另一側的焦點，兩條折射光線的交點即為端點B的像點，從向主光軸引垂線，焦點為，連接、即為物體AB的像，箭頭向下，如圖所示：
3.（2022貴州安順）如圖甲所示是我國首創的“吸毒人員瞳孔檢測鑒定儀”，它主要對眼球經凸透鏡成的像進行分析，從而為辨別吸毒人員提供了依據。如圖乙所示是一束來自眼球表面的光，請畫出此光線經凸透鏡后折射光線的大致位置。
【答案】如圖所示。
【解析】凸透鏡對光有會聚作用，由此確定折射光線的大致位置。
4.（2022青海）如圖所示，O為凸透鏡的光心，F(xiàn)為凸透鏡的兩個焦點，請?jiān)趫D中畫出光源S經凸透鏡所成的像S′．
【答案】
【解析】利用過光心的光線傳播方向不改變，平行與主光軸的光通過透鏡后會過焦點，這兩條折射光線的交點就是像點S′．
5.（2022海南模擬）已知黑箱內有一只凹透鏡和一只平面鏡．請?jiān)诤谙鋬?nèi)畫出完整的光路，填上光學儀器，并標明凹透鏡焦點F的位置．
【答案】如圖所示：
【解析】此題主要考查凹透鏡的三條特殊光線，將此知識點與平面鏡相結合，給此題增加了一定的難度，因此屬于難題．
根據凹透鏡和平面鏡對光線的作用結合圖示光路解答．
圖中已給出了凹透鏡的主光軸，且射出黑箱的光線平行于主光軸，則射向凹透鏡的光線延長后過其焦點，所以，可以先利用平面鏡反射光，光線再射向凹透鏡，且這條光線延長后與凹透鏡的主光軸相交．
作法：畫出射入黑箱的光線，在黑箱左側適當位置垂直于主光軸畫出平面鏡，入射光線與平面鏡的交點為入射點，垂直于平面鏡作出法線，根據光在反射時反射角等于入射角作出反射光線；反射光線與射出黑箱的折射光線的延長線的交點為射向凹透鏡的入射點，由此畫出凹透鏡，延長射向凹透鏡的光線與主光軸的交點即為焦點F．
四、實驗探究題（本大題有4道小題，共計18分）
1.（4分）（2022江蘇南京）小明用如圖所示裝置做“探究凸透鏡成像規律”實驗。
（1）圖中光屏上恰好成一清晰的像，該像的性質是倒立、______的實像。
（2）圖中只移動蠟燭和光屏，可以模擬照相機成像原理的操作是______（填字母）。
A.都左移 B.都右移
C.蠟燭左移，光屏右移 D.蠟燭右移，光屏左移
（3）完成實驗后，他將另一透鏡放在圖中45cm刻度線位置，發現光屏上的像由清晰變模糊，向左移動光屏又發現清晰的像，說明該透鏡對光有______作用，可以矯正的視力缺陷是______。
【答案】 ①. 等大 ②. A ③. 會聚 ④. 遠視眼
【解析】（1）[1]由圖可知，蠟燭到凸透鏡的距離為
光屏到凸透鏡距離
物距等于像距時，等于兩倍焦距，即，成倒立、等大的實像，凸透鏡的焦距
（2）[2]模擬照相機成像原理，u>2f，f故選A。
（3）[3]他將另一透鏡放在圖中45cm刻度線位置，發現光屏上的像由清晰變模糊，向左移動光屏又發現清晰的像，說明成像在原來光屏的前方，該透鏡對光有會聚作用，是凸透鏡。
[4]遠視眼是成像在視網膜的后方，需要使用對光有會聚作用的透鏡，使像成在視網膜上，故凸透鏡可以矯正遠視眼。
2. （4分）（2022江蘇揚州）“一雙好眼睛，能更好地探索未來”，小麗了解到人眼的晶狀體相當于凸透鏡，眼睛是如何看清遠近不同物體的？她對這一問題產生了濃厚興趣；
（1）首先用平行光正對凸透鏡A照射，如圖甲所示，光屏上出現一個最小最亮的光斑，則凸透鏡的焦距f=______cm；
（2）然后適當調整凸透鏡A和光屏的位置，移動蠟燭，使?fàn)T焰在光屏上成清晰的像，如圖乙所示；接著她將凸透鏡A換為焦距稍大的凸透鏡B，并保持位置不變，移動蠟燭，使?fàn)T焰在光屏上再次成清晰的像，如圖丙所示，可見小麗研究的問題是：當凸透鏡成實像時保持______距離不變，探究______的關系；
（3）通過探究發現，當人眼觀察近處物體時，晶狀體的焦距變______。
【答案】 ①. 10.0 ②. 光屏到凸透鏡 ③. 遠近不同物體成清晰的像與凸透鏡焦距 ④. 短
【解析】（1）[1]圖甲中，用平行光正對位于10.0cm刻度處的凸透鏡A照射，在位于20.0cm刻度的光屏上出現一個最小最亮的光斑，則該凸透鏡的焦距為f=20.0cm-10.0cm=10.0cm
（2）[2][3]小麗提出的問題是“眼睛是如何看清遠近不同物體的？”，實驗中凸透鏡相當于人眼的晶狀體，光屏相當于視網膜，蠟燭相當于物體，因?yàn)檠矍虻那昂缶嚯x是不變的，故乙、丙兩圖中保持光屏到凸透鏡的位置不變，改變了凸透鏡的焦距，調整蠟燭到凸透鏡的距離，使光屏上再次出現清晰的像。這一過程中，保持了光屏到凸透鏡距離不變，探究遠近不同物體成清晰的像與凸透鏡焦距的關系。
（3）[4]當人眼觀察近處物體時，物距減小，若晶狀體的焦距不調節，根據凸透鏡成像規律可知，此時像距會變大，所成的像會位于視網膜的后方。為了使像前移到視網膜上，則通過晶狀體的光線要更加會聚，所以晶狀體的凸度要變大，焦距要變短。
3.（6分）（2022江蘇徐州）物理興趣小組在探究“凸透鏡成像的規律”實驗時：
（1）用圖甲所示的裝置測出凸透鏡的焦距為______cm。
（2）圖乙是某次實驗時觀察到的現象，生活中的______（選填“放大鏡”、“投影儀”或“照相機”）是利用這一原理制成的。保持凸透鏡不動，把蠟燭向左移動一段距離，要 想在光屏上再次得到清晰的像，應該把光屏向______（選填“左”或“右”）移動一段距離，像 （選填“變大”、“變小”或“不變”）。
實驗時，光屏上得到了蠟燭清晰的像，一同學不小心在凸透鏡上濺了一個小泥點，則 光屏上______
（選填“有”或“沒有”）小泥點的像或影子。
（4）將近視眼鏡片放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了。使光屏遠離 透鏡，又能在光屏上看到蠟燭清晰的像，這說明近視眼鏡對光線有______作用。由此可知，在近視眼得到矯正之前，物體的像成在視網膜的______。
【答案】（1）10.6（10.2~10.8 均可得分）。（2）照相機，左，變小。（3）沒有。（4）發散。前方（或前面、前邊）。
【解析】（1）對mm刻度尺讀數時要有估計值，故所測出凸透鏡的焦距為10.6cm。（2）由圖乙知：像距小于物距，故所成的是倒立的、縮小的實像，則生活中的照相機是利用這一原理制成的。成實像時，物距增大，像距減小，像減小。故保持凸透鏡不動，把蠟燭向左移動一段距離，物距增大，要想在光屏上再次得到清晰的像，應該把光屏向左移動一段距離，像變小。（3）實驗時，光屏上得到了蠟燭清晰的像，一同學不小心在凸透鏡上濺了一個小泥點，不影響光的折射，則光屏上沒有小泥點的像或影子。（4）將近視眼鏡片放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了，即像的位置后移。使光屏遠離透鏡，又能在光屏上看到蠟燭清晰的像，這說明近視眼鏡對光線有發散作用。由此可知，在近視眼得到矯正之前，物體的像成在視網膜的前方。
4.（4分）（2022山東濟南模擬）在“探究凸透鏡成像規律”的實驗中，拉姆同學所在實驗小組用同一凸透鏡做了如圖所示的實驗。
（1）實驗前，拉姆同學用圖甲所示的方法來測量實驗用凸透鏡的焦距f，則該凸透鏡的焦距f=______cm。
（2）將凸透鏡放置在光具座的C點處，如圖乙所示，實驗過程中，該小組組裝并調整實驗器材，使?fàn)T焰和光屏的中心位于凸透鏡的主光軸上，當把點燃的蠟燭放在光具座的A點處時，移動光屏到某一位置恰能在光屏上成清晰的倒立、______（選填“放大”或“縮小”）的實像；______（選填“照相機”、“幻燈機”或“放大鏡”）就是利用該原理工作的。
（3）保持凸透鏡位置不變，再將蠟燭移到“45cm”刻度線處，此時移動光屏______（選填“能”或“不能”）在光屏上得到一個清晰的像。
【答案】（1）10.0；（2）縮小；照相機；（3）不能。
【解析】（1）由圖甲知，焦距為f=40.0cm﹣30.0cm=10.0cm；
（2）當蠟燭放在A點時，物距大于2f，成倒立縮小的實像，照相機就是利用該原理工作的；
（3）當將蠟燭移到“45cm”刻度線處，物距小于焦距，成正立放大虛像，此時移動光屏不能在光屏上得到一個清晰的像。
五、綜合素養題（本大題有2道小題，共計11分）
1.（6分）根據眼睛的構造和成像原理，為了預防近視，保護我們的視力，應該注意哪些問題 請你提出三條合理化建議。
【答案】①讀寫姿勢要正確，眼與書的距離要在25厘米左右；
②看書、看電視或使用電腦1小時后要休息一下，要遠眺幾分鐘；
③要定期檢查視力，認真做眼保健操，等等。
【解析】下列措施均可以預防近視發生：
從小養成良好的用眼衛生習慣，閱讀的姿勢要正確，眼與閱讀物相距30～35cm，不要
歪著頭、躺著、乘車走路看書。應有良好的照明，閱讀物字跡清楚，不應在暗處或太陽光直接照射下看書，盡量避免長時間近距離閱讀，工作和看電視，應每隔一小時休息10分鐘以松弛調節功能。 　　
②建立眼的保健制度，定期作視力及眼部檢查。 　　
③增強體質，注意營養，使眼部與全身均發育正常。對驗光后確診的真性近視，應戴合適的眼鏡，而且要經常戴，以便保持良好的視力和正常調節集合功能。
2.（5分）閱讀短文：
望遠鏡的發明
17世紀初，荷蘭制造眼鏡的技術已經很精湛了，主要的工藝是磨制凸透鏡和凹透鏡。人們經常與凸透鏡和凹透鏡打交道，用它們可以矯正遠視眼和近視眼，但是人們從來都沒有想到把透鏡和透鏡放在一起組合起來使用。1608年的一天，在荷蘭眼鏡制造商漢斯的作坊里，一位學徒無事拿著兩個磨制好的透鏡片在眼前對著看，結果驚奇地發現遠處的物體變得近在眼前而且非常清晰，便把這件怪事告訴了老板漢斯。漢斯馬上試驗證實了這種現象，為了更便于觀察，他把這兩個透鏡片裝在一個筒里，稱之為“窺鏡”，這就制成了人類歷史上第一架望遠鏡。正是有了望遠鏡的幫助，荷蘭艦隊能在敵艦發現他們之前就先行發現敵艦的動向，取得了戰爭的主動權，打敗了強大的西班牙艦隊，使荷蘭成為一個海上強國。
望遠鏡發明的消息很快在歐洲各國流傳開了。1609年，伽利略得知望遠鏡這種新儀器，馬上意識到它的價值和作用。他立即動手制作，并且不斷改進，造出了一架放大20倍的望遠鏡。伽利略把這架望遠鏡指向了天空，指向了星星，由此揭開了天文學全新的一頁。伽利略利用望遠鏡發現了木星有衛星，觀察了月面，繪制了月面圖，觀察到太陽黑子。伽利略這一系列重大的天文發現，有力地支持了哥白尼的宇宙學說，在知識界產生了巨大反響，人們爭相傳誦“哥倫布發現了新大陸，伽利略發現了新宇宙”。通過閱讀，給我們的啟示是什么？
【答案】望遠鏡的發明，是常見的兩個透鏡片的組合，看起來應該是非常簡單的。但是，人們并沒有有意識地運用“組合”這種方法，使得望遠鏡很晚才出現。如果人們學會運用組合技法的話，望遠鏡可能會提前很多年被發明出來，由此可以看出方法技巧在技術發明中的重要作用。
【解析】通過對以上短文的閱讀，同學們就會體會到只要善于觀察，勤于動手，認真思索，就能發現很多科學規律，甚至某些科技產品的發明。
第 15 頁 共 16 頁

展開更多......

收起↑
