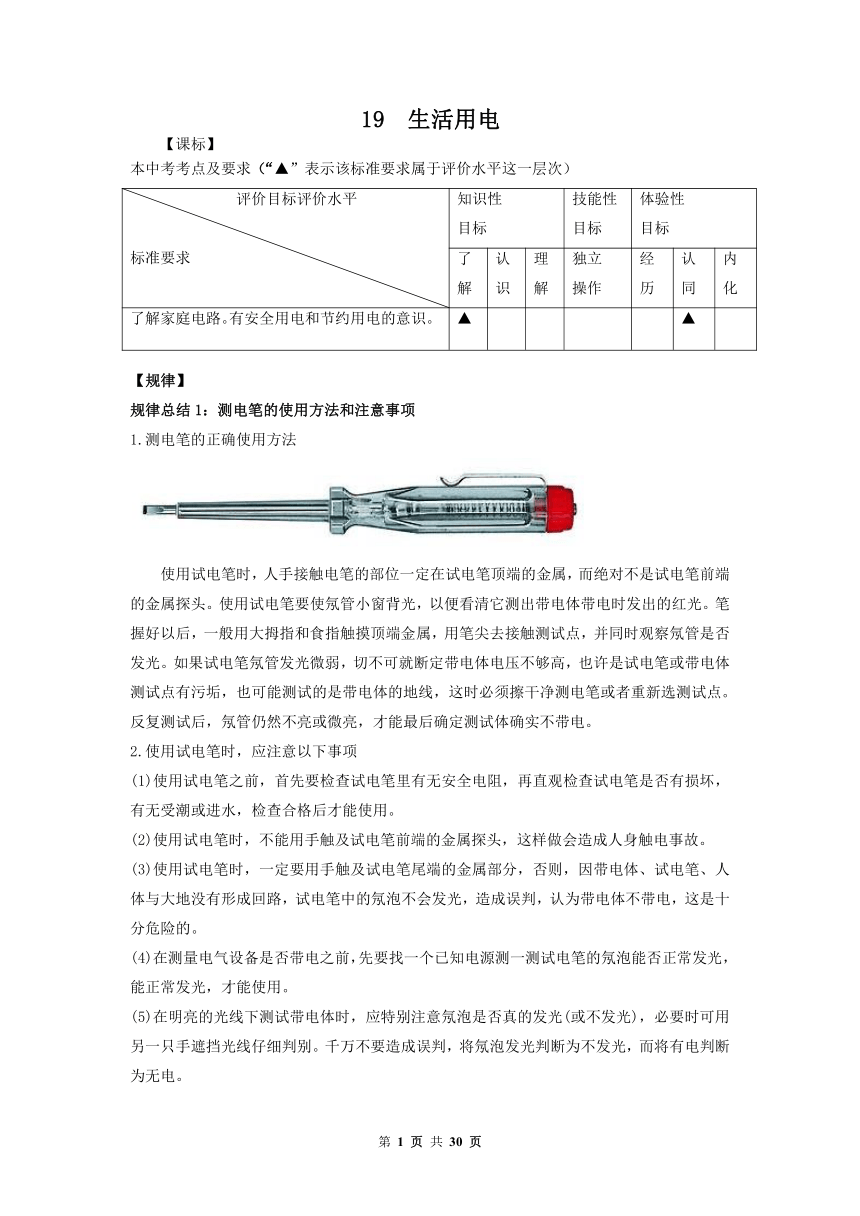

19 生活用電
【課標】
本中考考點及要求（“▲”表示該標準要求屬于評價水平這一層次）
評價目標評價水平 標準要求 知識性 目標 技能性 目標 體驗性 目標
了解 認識 理解 獨立 操作 經 歷 認 同 內 化
了解家庭電路。有安全用電和節約用電的意識。 ▲ ▲
【規律】
規律總結1：測電筆的使用方法和注意事項
1.測電筆的正確使用方法
使用試電筆時，人手接觸電筆的部位一定在試電筆頂端的金屬，而絕對不是試電筆前端的金屬探頭。使用試電筆要使氖管小窗背光，以便看清它測出帶電體帶電時發出的紅光。筆握好以后，一般用大拇指和食指觸摸頂端金屬，用筆尖去接觸測試點，并同時觀察氖管是否發光。如果試電筆氖管發光微弱，切不可就斷定帶電體電壓不夠高，也許是試電筆或帶電體測試點有污垢，也可能測試的是帶電體的地線，這時必須擦干凈測電筆或者重新選測試點。反復測試后，氖管仍然不亮或微亮，才能最后確定測試體確實不帶電。
2.使用試電筆時，應注意以下事項
(1)使用試電筆之前，首先要檢查試電筆里有無安全電阻，再直觀檢查試電筆是否有損壞，有無受潮或進水，檢查合格后才能使用。
(2)使用試電筆時，不能用手觸及試電筆前端的金屬探頭，這樣做會造成人身觸電事故。
(3)使用試電筆時，一定要用手觸及試電筆尾端的金屬部分，否則，因帶電體、試電筆、人體與大地沒有形成回路，試電筆中的氖泡不會發光，造成誤判，認為帶電體不帶電，這是十分危險的。
(4)在測量電氣設備是否帶電之前，先要找一個已知電源測一測試電筆的氖泡能否正常發光，能正常發光，才能使用。
(5)在明亮的光線下測試帶電體時，應特別注意氖泡是否真的發光(或不發光)，必要時可用另一只手遮擋光線仔細判別。千萬不要造成誤判，將氖泡發光判斷為不發光，而將有電判斷為無電。

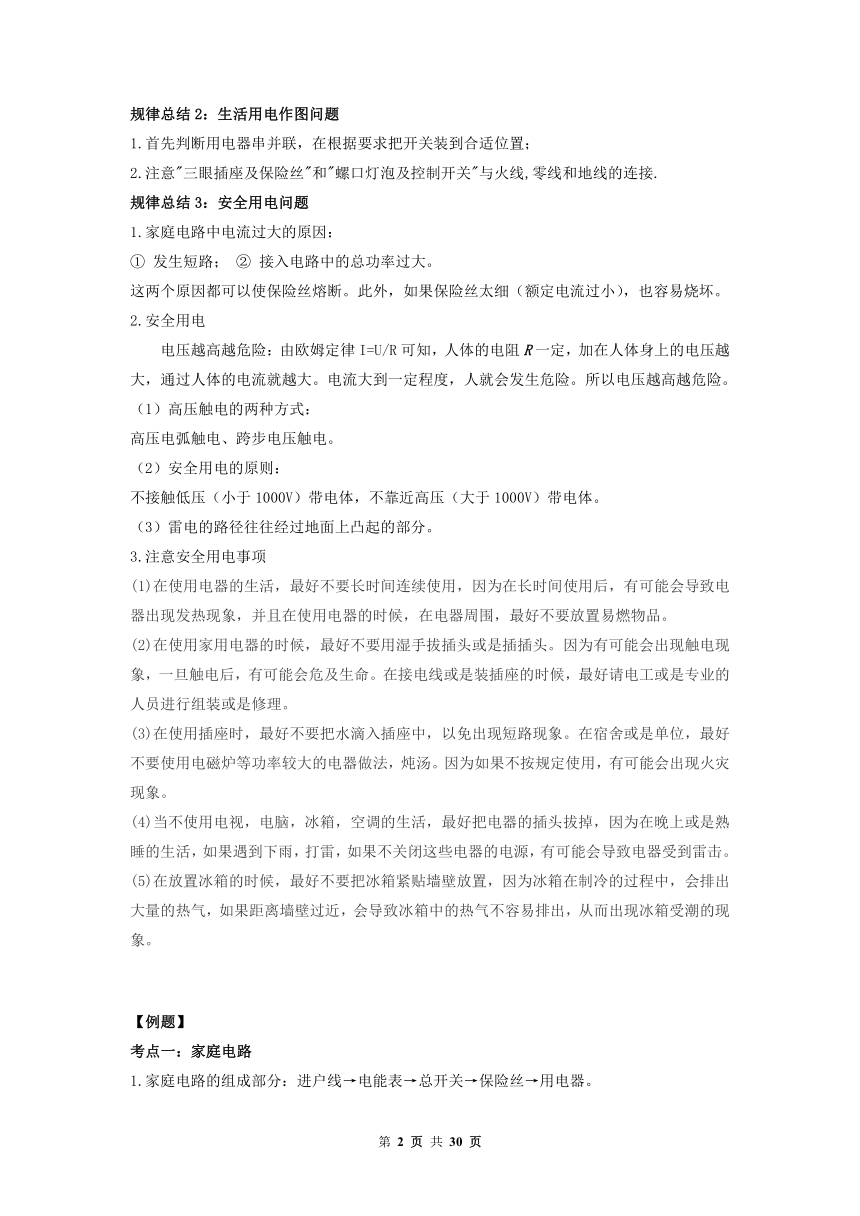

規律總結2：生活用電作圖問題
1.首先判斷用電器串并聯，在根據要求把開關裝到合適位置；
2.注意"三眼插座及保險絲"和"螺口燈泡及控制開關"與火線,零線和地線的連接.
規律總結3：安全用電問題
1.家庭電路中電流過大的原因：
① 發生短路； ② 接入電路中的總功率過大。
這兩個原因都可以使保險絲熔斷。此外，如果保險絲太細（額定電流過小），也容易燒壞。
2.安全用電
電壓越高越危險：由歐姆定律I=U/R可知，人體的電阻R一定，加在人體身上的電壓越大，通過人體的電流就越大。電流大到一定程度，人就會發生危險。所以電壓越高越危險。
（1）高壓觸電的兩種方式：
高壓電弧觸電、跨步電壓觸電。
（2）安全用電的原則：
不接觸低壓（小于1000V）帶電體，不靠近高壓（大于1000V）帶電體。
（3）雷電的路徑往往經過地面上凸起的部分。
3.注意安全用電事項
(1)在使用電器的生活，最好不要長時間連續使用，因?yàn)樵陂L(zhǎng)時間使用后，有可能會導致電器出現發熱現象，并且在使用電器的時候，在電器周圍，最好不要放置易燃物品。
(2)在使用家用電器的時候，最好不要用濕手拔插頭或是插插頭。因?yàn)橛锌赡軙?huì)出現觸電現象，一旦觸電后，有可能會危及生命。在接電線或是裝插座的時候，最好請電工或是專業的人員進行組裝或是修理。
(3)在使用插座時，最好不要把水滴入插座中，以免出現短路現象。在宿舍或是單位，最好不要使用電磁爐等功率較大的電器做法，燉湯。因?yàn)槿绻话匆?guī)定使用，有可能會出現火災現象。
(4)當不使用電視，電腦，冰箱，空調的生活，最好把電器的插頭拔掉，因?yàn)樵谕砩匣蚴鞘焖纳睿绻龅较掠辏蚶祝绻魂P(guān)閉這些電器的電源，有可能會導致電器受到雷擊。
(5)在放置冰箱的時候，最好不要把冰箱緊貼墻壁放置，因?yàn)楸湓谥评涞倪^(guò)程中，會排出大量的熱氣，如果距離墻壁過近，會導致冰箱中的熱氣不容易排出，從而出現冰箱受潮的現象。
【例題】
考點一：家庭電路
1.家庭電路的組成部分：進戶線→電能表→總開關→保險絲→用電器。

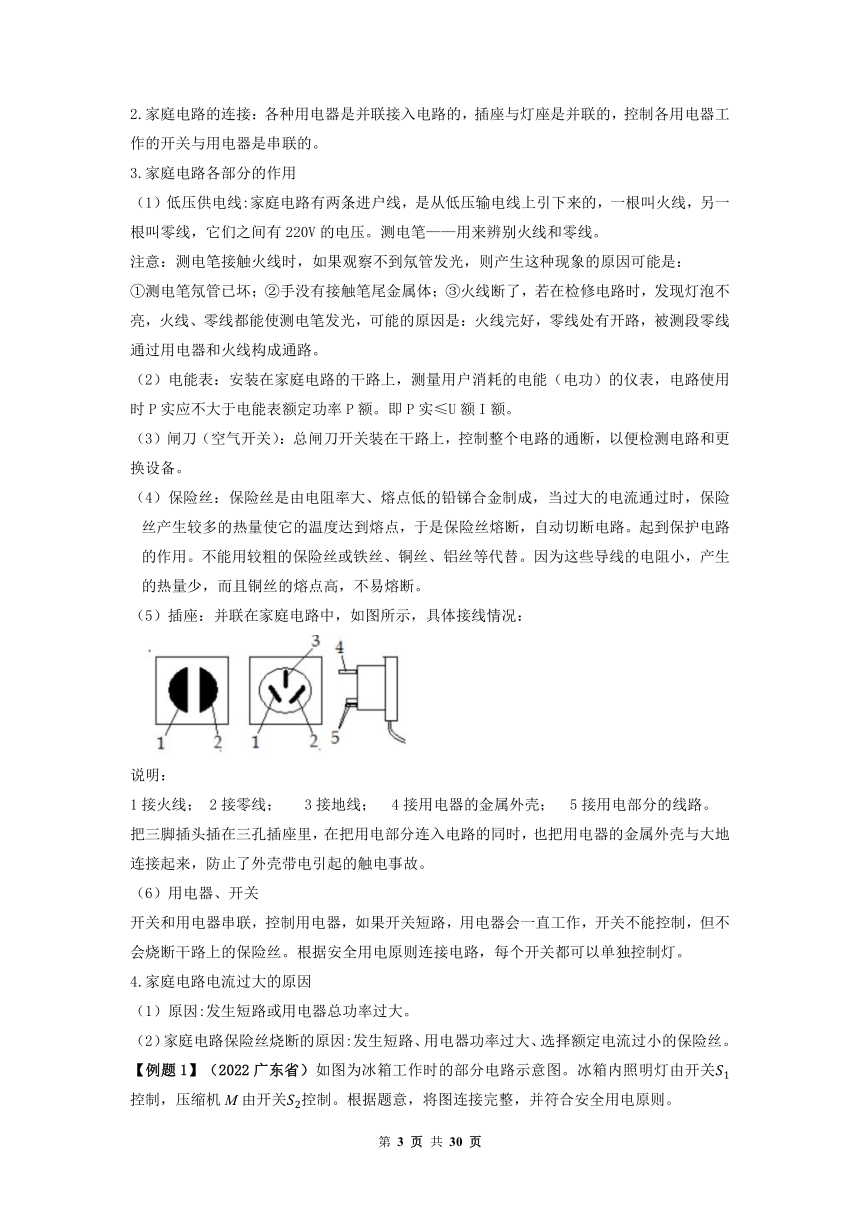

2.家庭電路的連接：各種用電器是并聯接入電路的，插座與燈座是并聯的，控制各用電器工作的開關與用電器是串聯的。
3.家庭電路各部分的作用
（1）低壓供電線:家庭電路有兩條進戶線，是從低壓輸電線上引下來的，一根叫火線，另一根叫零線，它們之間有220V的電壓。測電筆——用來辨別火線和零線。
注意：測電筆接觸火線時，如果觀察不到氖管發光，則產生這種現象的原因可能是：
①測電筆氖管已壞；②手沒有接觸筆尾金屬體；③火線斷了，若在檢修電路時，發現燈泡不亮，火線、零線都能使測電筆發光，可能的原因是：火線完好，零線處有開路，被測段零線通過用電器和火線構成通路。
（2）電能表：安裝在家庭電路的干路上，測量用戶消耗的電能（電功）的儀表，電路使用時P實應不大于電能表額定功率P額。即P實≤U額I額。
（3）閘刀（空氣開關）：總閘刀開關裝在干路上，控制整個電路的通斷，以便檢測電路和更換設備。
（4）保險絲：保險絲是由電阻率大、熔點低的鉛銻合金制成，當過大的電流通過時，保險絲產生較多的熱量使它的溫度達到熔點，于是保險絲熔斷，自動切斷電路。起到保護電路的作用。不能用較粗的保險絲或鐵絲、銅絲、鋁絲等代替。因?yàn)檫@些導線的電阻小，產生的熱量少，而且銅絲的熔點高，不易熔斷。
（5）插座：并聯在家庭電路中，如圖所示，具體接線情況：
說明：
1接火線； 2接零線； 3接地線； 4接用電器的金屬外殼； 5接用電部分的線路。
把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把用電器的金屬外殼與大地連接起來，防止了外殼帶電引起的觸電事故。
（6）用電器、開關
開關和用電器串聯，控制用電器，如果開關短路，用電器會一直工作，開關不能控制，但不會燒斷干路上的保險絲。根據安全用電原則連接電路，每個開關都可以單獨控制燈。
4.家庭電路電流過大的原因
（1）原因:發生短路或用電器總功率過大。
（2）家庭電路保險絲燒斷的原因:發生短路、用電器功率過大、選擇額定電流過小的保險絲。
【例題1】（2022廣東省）如圖為冰箱工作時的部分電路示意圖。冰箱內照明燈由開關控制，壓縮機M由開關控制。根據題意，將圖連接完整，并符合安全用電原則。

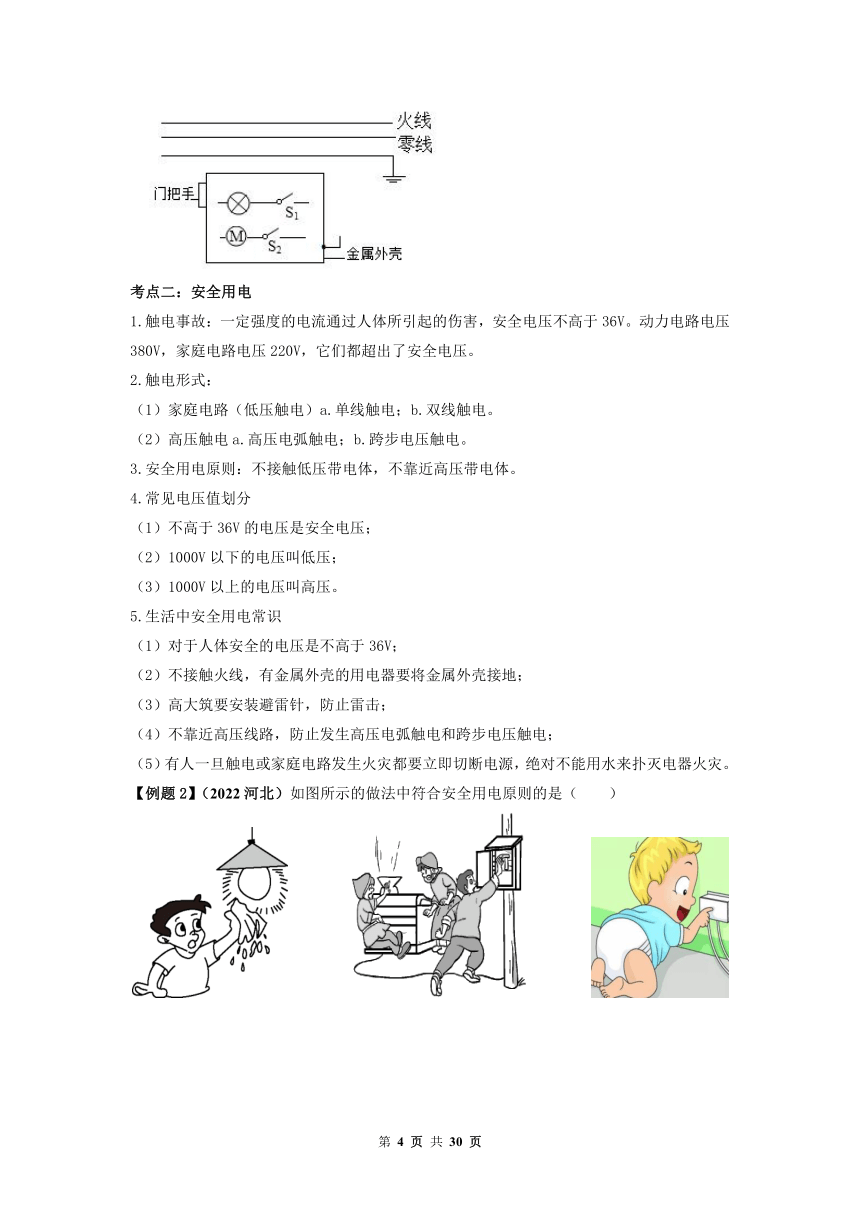

考點二：安全用電
1.觸電事故：一定強度的電流通過人體所引起的傷害，安全電壓不高于36V。動力電路電壓380V，家庭電路電壓220V，它們都超出了安全電壓。
2.觸電形式：
（1）家庭電路（低壓觸電）a.單線觸電；b.雙線觸電。
（2）高壓觸電a.高壓電弧觸電；b.跨步電壓觸電。
3.安全用電原則：不接觸低壓帶電體，不靠近高壓帶電體。
4.常見電壓值劃分
（1）不高于36V的電壓是安全電壓；
（2）1000V以下的電壓叫低壓；
（3）1000V以上的電壓叫高壓。
5.生活中安全用電常識
（1）對于人體安全的電壓是不高于36V；
（2）不接觸火線，有金屬外殼的用電器要將金屬外殼接地；
（3）高大筑要安裝避雷針，防止雷擊；
（4）不靠近高壓線路，防止發生高壓電弧觸電和跨步電壓觸電；
（5）有人一旦觸電或家庭電路發生火災都要立即切斷電源，絕對不能用水來?yè)錅珉娖骰馂?zāi)。
【例題2】（2022河北）如圖所示的做法中符合安全用電原則的是（　　）
A. 用濕抹布擦發光的燈泡
B. 發現有人觸電迅速切斷電源
C. 用手指觸碰插座的插孔
D. 多個大功率用電器同時用一個插座

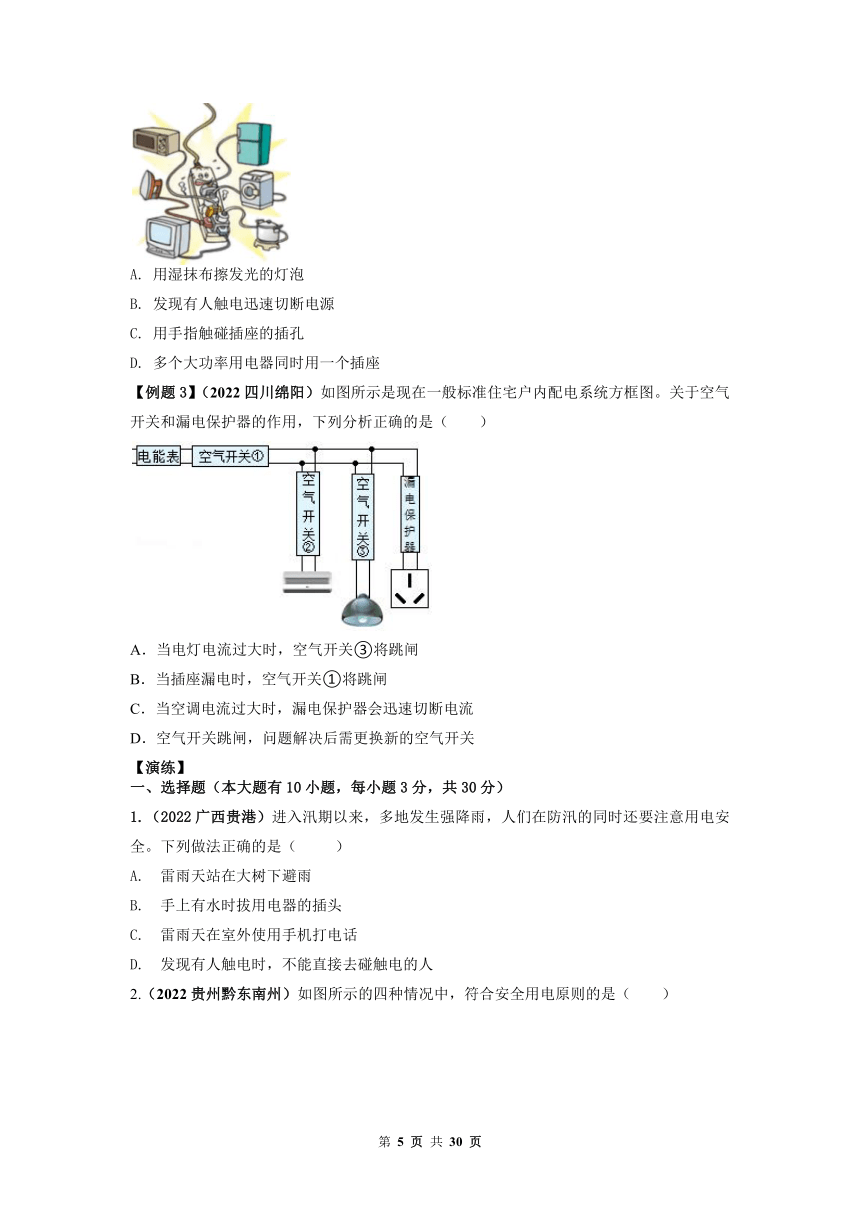

【例題3】（2022四川綿陽）如圖所示是現在一般標準住宅戶內配電系統方框圖。關于空氣開關和漏電保護器的作用，下列分析正確的是（　　）
A．當電燈電流過大時，空氣開關③將跳閘
B．當插座漏電時，空氣開關①將跳閘
C．當空調電流過大時，漏電保護器會迅速切斷電流
D．空氣開關跳閘，問題解決后需更換新的空氣開關
【演練】
一、選擇題（本大題有10小題，每小題3分，共30分）
1.（2022廣西貴港）進入汛期以來，多地發生強降雨，人們?cè)诜姥吹耐瑫r(shí)還要注意用電安全。下列做法正確的是（ ）
A. 雷雨天站在大樹下避雨
B. 手上有水時拔用電器的插頭
C. 雷雨天在室外使用手機打電話
D. 發現有人觸電時，不能直接去碰觸電的人
2.（2022貴州黔東南州）如圖所示的四種情況中，符合安全用電原則的是（　　）
A. 電動機外殼沒有接地 B. 使用絕緣層破損的電線
C. 人靠近高壓帶電體 D. 使用試電筆時，手要接觸筆尾金屬體
3. (2021甘肅威武)小林像往常一樣將臺燈的插頭插入書房插座，閉合臺燈開關時，家里空氣開關跳閘，你認為小林家發生短路的部位最有可能的是（　　）
A. 書房插座 B. 臺燈插頭 C. 臺燈燈座 D. 臺燈開關
4.（2022湖南張家界）關于家庭電路安全用電的說法正確的是（ ）
A. 電冰箱的金屬外殼應該與大地相連
B. 家庭電路中，空氣開關跳閘一定是因?yàn)殡娐钒l(fā)生了短路
C. 使用試電筆時，手指不能接觸筆尾金屬體
D. 更換燈泡前不用斷開電源開關
5.（2022齊齊哈爾）如圖所示的做法中符合安全原則的是
A. 雷雨天站在大樹下避雨
B. 用手指觸碰插座的插孔
C. 用濕抹布擦發光的燈泡
D. 將冰箱的金屬外殼接地
6．（2022內蒙古通遼）如圖是某家庭電路的一部分，下列說法正確的是（　　）
A．電冰箱接入三孔插座后其外殼與零線相連
B．?dāng)嚅_開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光
C．閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D．保險絲燒斷后可用銅絲代替
7．（2022北京）電給我們的生活帶來了極大的便利，但不正確用電也會帶來很大的危害，甚至?xí)＜吧０踩秒娛敲恳晃还竦谋貍渌仞B(yǎng)。下列做法中不符合安全用電原則的是（　　）
A．在家庭電路中安裝保險絲或空氣開關
B．在未斷開電源開關的情況下更換燈泡
C．不接觸低壓帶電體，不靠近高壓帶電體
D．及時更換達到使用壽命的插座、導線和家用電器
8.（2022黑龍江龍東農墾森工）“安全用電，珍惜生命”是公民應有的安全意識。有關說法正確的是（　　）
A．可以在高壓線下釣魚 B．雷雨天在大樹下避雨
C．發現有人觸電，應該立即用手拉他 D．手機充電器不可以長時間插在插座上
9.（2022湖北武漢）如圖所示是現在一般標準住宅戶內配電系統方框圖。下列說法正確的是
A. 電能表用來計量家中所有用電器的總功率
B. 空調正常工作時，吊燈一定發光
C. 如果插座被短路，“漏電保護器”就會切斷電流
D. 空氣開關“跳閘”，可能是電路發生短路引起的
10.（2022四川自貢市）一種試電筆的構造如圖所示，下列說法正確的是( )
A. 使用試電筆時手可以接觸筆尖
B. 使用試電筆時手不要接觸筆卡
C. 試電筆中的電阻可以用鐵絲代替
D. 當氖管發光時有微弱電流通過人體
二、填空題（每空1分，共16分）
1. （2022貴州黔東南州）我國家庭電路電壓是______V，家庭電路中電視機和電燈的連接方式是______（選填“串聯”或“并聯”）的，控制電燈的開關應接在______（選填“零”或“火”）線上。
2. （2022哈爾濱）家庭電路中，各用電器是______聯的。如圖是某同學家房間內的部分電路，開關閉合后，燈泡正常發光，此時用驗電筆檢驗A點處，氖管______（選填“發光”或“不發光”）。
3.（2022天津）如圖所示為部分家庭電路示意圖，其中電器元件連接錯誤的是______（填標號）。
4.（2022貴州黔東南）“珍愛生命，安全用電”是公民日常生活中必備的安全意識。我國家庭電路的電壓是　 　V；在家庭電路中，為了防止觸電，必須把用電器的開關連接在　 　線上；當發現家用電器或電線失火時，必須先　 　電源，然后再救火。
5.（2022江蘇徐州）如圖是常用的一個插線板．小華在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供電壓．根據上述現象可知指示燈和開關是　　的（選填“串聯”或“并聯”）．使用三角插頭和三孔插座，目的是將用電器的金屬外殼與　 　相連，防止觸電．
6.（2022上海模擬）上海地區家用照明電路的電壓為　　伏：電燈所消耗的電能是遠方的發電站通過　　（選填“高壓“或“低壓“）輸電線路輸送至用電區的：額定功率為1千瓦的用電器正常工作2小時，耗電　　度。
7.（2022重慶模擬題）如圖所示，甲圖是小明家臥室的一個插座，他用試電筆測試插座的B孔，氖管發光，則A孔接的是 線；乙圖是一個臺燈的電路示意圖，當把臺燈接入電路時，為了安全，應將臺燈插頭的 （選填“C”或“D”）插腳接火線。
作圖題（每小題3分，共15分）
1.（2022江蘇南京）圖中，將插座和控制插座的開關正確接入家庭電路中。
2．（2022四川遂寧）根據安全用電原則將圖中的燈泡和開關連入照明電路。
3．（2022四川達州）用筆畫線代替導線，將圖中的拉線開關、電燈、熔斷器和插座接入家庭電路中。要求：符合安全用電原則；熔斷器控制插座；拉線開關控制電燈。
4.（2022湖北荊州模擬）請?jiān)趫D中用筆畫線代替導線將電燈、開關和插座正確接入家庭電路．
5.（2022齊齊哈爾模擬題）如圖，要求開關控制螺旋燈泡，將圖中元件分別正確連接到電路中。
四、簡答題（每小題5分，共15分）
1.（2022齊齊哈爾）電給我們的生活帶來了極大的便利，但不正確用電也會帶來很大的危害。所以，一定要學會安全用電，讓電更好地為我們服務。如圖所示的家庭電路中，如果同時使用的用電器總功率過大，可能會引發火災。請你用所學過的電學知識來解釋原因。
2.（2022湖南長沙模擬）洗衣機，電冰箱等用電器的電源插頭有三條線，其中一條接火線，一條接零線，第三條標有“E”的導線與用電器的什么部位相連？插座上與“E”相應的導線與室外的大地相連，這根導線的作用是什么？另外，針對日常生活中的用電現象，請舉出一條節約用電的舉措．
3.（2022貴陽模擬題）如圖所示是人們?nèi)粘Ｉ詈凸ぷ髦薪?jīng)常使用的一種插線板。
(1)插線板一般不能同時接多個大功率用電器，請你用學過的物理知識說明其中道理。
(2)現在市場上有一些劣質插線板，這些劣質插線板的芯線比合格產品細。請根據焦耳定律解釋使用這種插線板將會存在什么隱患。
五、計算題（本大題有4小題，共24分）
1.（4分）（2022江蘇連云港）現代家庭電器化程度越來越高，用電安全是一個十分突出的問題，下表提供了一組人體電阻的數據：
測量項目 完全干燥時 出汗或潮濕時
手與手之間的電阻 200Ω 5000Ω
手與腳之間的電阻 300Ω 8800Ω
手與塑料鞋底之間的電阻 800Ω 10000Ω
如圖所示，用電器R接在電壓為220V的電源上，消耗的電功率是1100W，電路中還有額定電流為10A的保險絲，則：
（1）只有用電器R接入電路時，通過保險絲的電流是多大？
（2）一個潮濕的人，赤腳站在地面上，由于不小心，手接觸了火線，發生觸電事故，則通過人體的電流是多少（上表電阻數據適用于人體）？并分析為什么保險絲不會熔斷（即保險絲不能救人命）？
2.（6分）（2022成都模擬題）小明家的浴室新安裝了一臺可供取暖和照明的新型家用電器——浴霸。該浴霸的部分?jǐn)?shù)據如表所示，其簡化電路圖如圖所示，圖中L為照明燈，L1、L2是兩盞紅外線取暖燈。求：（小數點后保留兩位小數）
（1）該浴霸照明燈正常工作時，通過照明燈的電流是多少？
（2）斷開開關S, 閉合開關S1和S2,該浴霸取暖燈正常工作時，該電路的總電阻是多少？
（3）當L、 L1、 L2都同時正常工作時，10min內浴霸消耗的電能是多少？
3.（6分）（2022江西模擬題）電工師傅常用一只額定電壓為220V的燈泡L0（檢驗燈泡）取代保險絲來檢查新安裝的照明電路中每個支路的情況，如圖所示。當S閉合后，再分別閉合S1、S2、S3（每次只能閉合其中之一）時，可能出現以下三種情況，試判斷（選填：“短路”、“斷路”或“正常”）：
（1）L0不亮，說明該支路______________。
（2）L0正常發光，說明該支路______________。
（3）L0發光呈暗紅色，說明該支路_____________。
4．（8分）（2022 浙江一模）如圖所示是一種適合北方冬季使用的電熱加濕器，其工作原理：加濕器水箱中部分水通過進水閥門進入電熱槽中受熱至沸騰，產生的水蒸氣通過蒸汽擴散裝置噴入空氣中，從而提高空氣濕度。下表是小明從產品銘牌上摘錄的電熱加濕器部分參數，其發熱電路如圖所示，R1、R2為阻值相同的發熱電阻，1、2、3、4為觸點，S為旋轉型開關，通過旋轉可以實現擋位的轉換。
（1）小明在開始加熱前測得水溫為20℃，電熱槽內氣壓為標準大氣壓，若從加熱到沸騰最短時間為3分鐘，則該電熱槽中水的質量是多少千克？（不計熱損失，c水＝4.2×103J/（kg ℃），結果保留兩位小數）
（2）R1的阻值為多少？
（3）該加濕器在低檔時的發熱功率是多少？
額定電壓 220V
額定最大發熱功率 400W
水箱容積 4L
適用面積 40～60m2
DD
【例題】
考點一：家庭電路
1.家庭電路的組成部分：進戶線→電能表→總開關→保險絲→用電器。
2.家庭電路的連接：各種用電器是并聯接入電路的，插座與燈座是并聯的，控制各用電器工作的開關與用電器是串聯的。
3.家庭電路各部分的作用
（1）低壓供電線:家庭電路有兩條進戶線，是從低壓輸電線上引下來的，一根叫火線，另一根叫零線，它們之間有220V的電壓。測電筆——用來辨別火線和零線。
注意：測電筆接觸火線時，如果觀察不到氖管發光，則產生這種現象的原因可能是：
①測電筆氖管已壞；②手沒有接觸筆尾金屬體；③火線斷了，若在檢修電路時，發現燈泡不亮，火線、零線都能使測電筆發光，可能的原因是：火線完好，零線處有開路，被測段零線通過用電器和火線構成通路。
（2）電能表：安裝在家庭電路的干路上，測量用戶消耗的電能（電功）的儀表，電路使用時P實應不大于電能表額定功率P額。即P實≤U額I額。
（3）閘刀（空氣開關）：總閘刀開關裝在干路上，控制整個電路的通斷，以便檢測電路和更換設備。
（4）保險絲：保險絲是由電阻率大、熔點低的鉛銻合金制成，當過大的電流通過時，保險絲產生較多的熱量使它的溫度達到熔點，于是保險絲熔斷，自動切斷電路。起到保護電路的作用。不能用較粗的保險絲或鐵絲、銅絲、鋁絲等代替。因?yàn)檫@些導線的電阻小，產生的熱量少，而且銅絲的熔點高，不易熔斷。
（5）插座：并聯在家庭電路中，如圖所示，具體接線情況：
說明：
1接火線； 2接零線； 3接地線； 4接用電器的金屬外殼； 5接用電部分的線路。
把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把用電器的金屬外殼與大地連接起來，防止了外殼帶電引起的觸電事故。
（6）用電器、開關
開關和用電器串聯，控制用電器，如果開關短路，用電器會一直工作，開關不能控制，但不會燒斷干路上的保險絲。根據安全用電原則連接電路，每個開關都可以單獨控制燈。
4.家庭電路電流過大的原因
（1）原因:發生短路或用電器總功率過大。
（2）家庭電路保險絲燒斷的原因:發生短路、用電器功率過大、選擇額定電流過小的保險絲。
【例題1】（2022廣東省）如圖為冰箱工作時的部分電路示意圖。冰箱內照明燈由開關控制，壓縮機M由開關控制。根據題意，將圖連接完整，并符合安全用電原則。
【答案】如圖所示：
【解析】冰箱內照明燈和壓縮機可以獨立工作，所以是并聯的，冰箱內照明燈由開關控制，壓縮機M由開關控制；為了用電的安全，開關應該接在火線與用電器之間；冰箱有金屬外殼，其外殼要接地。
考點二：安全用電
1.觸電事故：一定強度的電流通過人體所引起的傷害，安全電壓不高于36V。動力電路電壓380V，家庭電路電壓220V，它們都超出了安全電壓。
2.觸電形式：
（1）家庭電路（低壓觸電）a.單線觸電；b.雙線觸電。
（2）高壓觸電a.高壓電弧觸電；b.跨步電壓觸電。
3.安全用電原則：不接觸低壓帶電體，不靠近高壓帶電體。
4.常見電壓值劃分
（1）不高于36V的電壓是安全電壓；
（2）1000V以下的電壓叫低壓；
（3）1000V以上的電壓叫高壓。
5.生活中安全用電常識
（1）對于人體安全的電壓是不高于36V；
（2）不接觸火線，有金屬外殼的用電器要將金屬外殼接地；
（3）高大筑要安裝避雷針，防止雷擊；
（4）不靠近高壓線路，防止發生高壓電弧觸電和跨步電壓觸電；
（5）有人一旦觸電或家庭電路發生火災都要立即切斷電源，絕對不能用水來?yè)錅珉娖骰馂?zāi)。
【例題2】（2022河北）如圖所示的做法中符合安全用電原則的是（　　）
A. 用濕抹布擦發光的燈泡
B. 發現有人觸電迅速切斷電源
C. 用手指觸碰插座的插孔
D. 多個大功率用電器同時用一個插座
【答案】B
【解析】A．用濕抹布擦發光的燈泡，水可以導電，有可能會造成觸電事故，故A不符合題意；
B．發現有人觸電時，應該立即切斷電源，可防止救人時引發新的觸電事故，故B符合題意；
C．安全用電要求不接觸低壓帶電體，不靠近高壓帶電體，故C不符合題意；
D．一個插線板供多個大功率用電器同時工作，易造成干路電流過大而發生過載，故D不符合題意。
【例題3】（2022四川綿陽）如圖所示是現在一般標準住宅戶內配電系統方框圖。關于空氣開關和漏電保護器的作用，下列分析正確的是（　　）
A．當電燈電流過大時，空氣開關③將跳閘
B．當插座漏電時，空氣開關①將跳閘
C．當空調電流過大時，漏電保護器會迅速切斷電流
D．空氣開關跳閘，問題解決后需更換新的空氣開關
【答案】A
【解析】當電路漏電時，漏電保護器能自動“跳閘”對人或電路起到保護作用；當電路中的電流過大時，空氣開關會斷開電路。
A、當電燈電流過大時，與燈泡串聯的空氣開關③會跳閘，故A正確；
B、當插座漏電時，漏電保護器會斷開電路，由于此時電路中的電流不會過大，所以空氣開關①不會跳閘，故B錯誤；
C、當空調電流過大時，空氣開關②會跳閘，由于火線和零線的電流相同，所以漏電保護器不會切斷電流，故C錯誤；
D、空氣開關跳閘，問題解決后閉合空氣開關即可，不需要更換新的空氣開關，故D錯誤。
【演練】
一、選擇題（本大題有10小題，每小題3分，共30分）
1.（2022廣西貴港）進入汛期以來，多地發生強降雨，人們?cè)诜姥吹耐瑫r(shí)還要注意用電安全。下列做法正確的是（ ）
A. 雷雨天站在大樹下避雨
B. 手上有水時拔用電器的插頭
C. 雷雨天在室外使用手機打電話
D. 發現有人觸電時，不能直接去碰觸電的人
【答案】 D
【解析】該題目考查的是安全用電原則，例如，維修電路時應將電路斷開；有人觸電時，不能用手接觸，應先將電源斷開；測電筆測量電路中是否有電時，手指必須得與測電筆后的金屬帽相接觸，與地面構成回路才可以；結合四個選項中的行為分析即可。
A．雷天不在大樹下躲避，站在大樹下躲避，容易發生雷擊現象，A不符合題意；
B．自來水屬于導體，手上有水時拔用電器的插頭有可能使電流通過水傳到人體上，使人體觸電，B不符合題意；
C．雷雨天在室外使用手機打電話時所發射的電磁波容易引來雷電，造成觸電事故，C不符合題意；
D．發現有人觸電應該先切斷電源，不能直接用手拉開，否則施救者也會觸電，D符合題意。
2.（2022貴州黔東南州）如圖所示的四種情況中，符合安全用電原則的是（　　）
A. 電動機外殼沒有接地 B. 使用絕緣層破損的電線
C. 人靠近高壓帶電體 D. 使用試電筆時，手要接觸筆尾金屬體
【答案】D
【解析】A．所有有金屬外殼的用電器在使用時都必須要接地，電動機外殼沒有接地不符合安全用電的原則，故A不符合題意；
B．使用絕緣層破損的電線容易發生觸電事故，不符合安全用電的原則，故B不符合題意；
C．人靠近高壓帶電體也可能發生觸電事故，不符合安全用電的原則，故C不符合題意；
D．使用試電筆時，手接觸筆尾金屬體使試電筆形成閉合回路，符合安全用電的原則，故D符合題意。
3. (2021甘肅威武)小林像往常一樣將臺燈的插頭插入書房插座，閉合臺燈開關時，家里空氣開關跳閘，你認為小林家發生短路的部位最有可能的是（　　）
A. 書房插座 B. 臺燈插頭 C. 臺燈燈座 D. 臺燈開關
【答案】 C
【解析】電路中電流過大的原因可能是短路，也可能是是用電器的總功率過大；這兩種情況都會使保險絲燒斷或跳閘，使家里的其它用電器停止工作。
A．若書房的插座短路，則不需要插臺燈時，空氣開關就跳閘了，A不符合題意；
B．若臺燈的插頭短路，則插上臺燈時，電流過大，空氣開關就跳閘了，不符合題意中的閉合開關后才跳閘的，B不符合題意；
C．若臺燈的燈座短路，則插上臺燈，閉合開關后，電流過大，空氣開關就跳閘了，C符合題意；
D．若是臺燈開關短路，則插上插頭時，臺燈就會發光，D不符合題意。
4.（2022湖南張家界）關于家庭電路安全用電的說法正確的是（ ）
A. 電冰箱的金屬外殼應該與大地相連
B. 家庭電路中，空氣開關跳閘一定是因?yàn)殡娐钒l(fā)生了短路
C. 使用試電筆時，手指不能接觸筆尾金屬體
D. 更換燈泡前不用斷開電源開關
【答案】A
【解析】A.有金屬外殼的電冰箱應使用三孔插座，讓金屬外殼接地可以防止金屬外殼帶電而發生觸電事故，故A正確；
B.家庭電路中，空氣開關跳閘可能是因?yàn)殡娐钒l(fā)生了短路，也可能是電路的總功率過大，故B錯誤；
C.使用試電筆時，手指不能接觸筆尖金屬體，但要接觸筆尾金屬體，故C錯誤；
D.更換燈泡前，應斷開電源開關，以防止人接觸用電器時觸電，故D錯誤。
5.（2022齊齊哈爾）如圖所示的做法中符合安全原則的是
A. 雷雨天站在大樹下避雨
B. 用手指觸碰插座的插孔
C. 用濕抹布擦發光的燈泡
D. 將冰箱的金屬外殼接地
【答案】D
【解析】A.打雷下雨時，站在大樹下避雨，容易發生雷擊現象，此做法不符合安全用電原則；
B.人體是導體，用手接觸帶電的插座時，會發生觸電事故，此做法不符合安全用電原則；
C.濕抹布是導體，用濕抹布擦拭發光的燈泡時很容易觸電，此做法不符合安全用電原則；
D.有金屬外殼的電器，外殼必須接地，將冰箱的金屬外殼接地，此做法符合安全用電原則；
6．（2022內蒙古通遼）如圖是某家庭電路的一部分，下列說法正確的是（　　）
A．電冰箱接入三孔插座后其外殼與零線相連
B．?dāng)嚅_開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光
C．閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D．保險絲燒斷后可用銅絲代替
【答案】B
【解析】（1）電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止冰箱的外殼漏電而使人發生觸電事故。
（2）測電筆是辨別火線和零線的儀器，當測電筆的筆尖接觸零線和地線時，氖管不會發光。
（3）燈不發光的原因，一是電路開路，二是燈被短路，三是燈的實際功率太小。
（4）保險絲在電流過大時發熱自動熔斷，切斷電路，從而起到保護電路的作用，采用電阻率大，熔點較低的材料制作。
A．電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止冰箱的外殼漏電而使人發生觸電事故，故A錯誤；
B．?dāng)嚅_開關S時，A點在火線上，用試電筆接觸A點氖管發光，由于開關斷開，B點與火線斷路，接觸B點時氖管不會發光，故B正確；
C．若閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈斷路；若電燈短路，會造成干路中的電流過大，保險絲會熔斷，故C錯誤；
D．當電路電流過大時，保險絲容易熔斷而保護電路，如果用銅絲代替保險絲后，由于銅絲的熔點較高。銅絲不會熔化，就起不到保護作用了，故D錯誤。
7．（2022北京）電給我們的生活帶來了極大的便利，但不正確用電也會帶來很大的危害，甚至?xí)＜吧０踩秒娛敲恳晃还竦谋貍渌仞B(yǎng)。下列做法中不符合安全用電原則的是（　　）
A．在家庭電路中安裝保險絲或空氣開關
B．在未斷開電源開關的情況下更換燈泡
C．不接觸低壓帶電體，不靠近高壓帶電體
D．及時更換達到使用壽命的插座、導線和家用電器
【答案】B
【解析】（1）家庭電路中必須要有保險絲或空氣開關；
（2）更換燈泡、移動用電器之前必須斷開開關，防止發生觸電事故；
（3）安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體；
（4）插座、導線和家用電器等老化后要及時更換，防止發生觸電事故。
A.家庭電路中必須要有保險絲或空氣開關，這樣在電流過大時可自動切斷電源，對電路起到保護作用，故A符合安全用電原則；
B.更換燈泡時容易碰到金屬部分，切斷電源可以保證金屬部分不帶電，故B不符合安全用電原則；
C.不接觸低壓帶電體，不靠近高壓帶電體，故C符合安全用電原則；
D.插座、導線和家用電器等達到使用壽命后繼續使用，容易造成觸電事故，故D符合安全用電原則。
【點評】此題考查了安全用電的知識及在使用用電器時應注意的問題，有利于學生對電的正確認識。
8.（2022黑龍江龍東農墾森工）“安全用電，珍惜生命”是公民應有的安全意識。有關說法正確的是（　　）
A．可以在高壓線下釣魚 B．雷雨天在大樹下避雨
C．發現有人觸電，應該立即用手拉他 D．手機充電器不可以長時間插在插座上
【答案】D
【解析】A.高壓線下釣魚，魚線很容易接觸到高壓線，會發生觸電，故A錯誤；
B.雷電是高空云層放電，高大的樹木、建筑物等易將電流導向大地，所雷雨天躲在大樹底下避雨非常危險，故B錯誤；
C.發現有人觸電時，應立即切斷電源或用絕緣棒將導線挑開，使接觸者盡快脫離電源，故C錯誤；
D.充電器長時間插在電源插孔上會持續發熱，容易引起線路的安全事故，故D正確。
9.（2022湖北武漢）如圖所示是現在一般標準住宅戶內配電系統方框圖。下列說法正確的是
A. 電能表用來計量家中所有用電器的總功率
B. 空調正常工作時，吊燈一定發光
C. 如果插座被短路，“漏電保護器”就會切斷電流
D. 空氣開關“跳閘”，可能是電路發生短路引起的
【答案】D
【解析】A．電能表是用來計量家中所有用電器消耗的電能的，A錯誤；
B．空調和吊燈屬于并聯，他們并不影響互相的工作，B錯誤；
C．漏電保護器與插座是串聯的，插座處發生漏電或有人觸電時才會切斷電源；如果插座被短路，空氣開關就會切斷電流，故C錯誤；
D．電路發生短路，電路中的電流非常大，這時空氣開關就會“跳閘”，D正確。
10.（2022四川自貢市）一種試電筆的構造如圖所示，下列說法正確的是( )
A. 使用試電筆時手可以接觸筆尖
B. 使用試電筆時手不要接觸筆卡
C. 試電筆中的電阻可以用鐵絲代替
D. 當氖管發光時有微弱電流通過人體
【答案】D
【解析】使用試電筆時手不能接觸筆尖，否則會發生觸電，故A錯；使用試電筆時手一定要接觸筆卡，氖管才會發光，故B錯；試電筆中的電阻不能用鐵絲代替，否則會有較大的電流通過人體，發生觸電，故C錯；當氖管發光時有微弱電流通過人體，故D正確；應選D．
二、填空題（每空1分，共16分）
1. （2022貴州黔東南州）我國家庭電路電壓是______V，家庭電路中電視機和電燈的連接方式是______（選填“串聯”或“并聯”）的，控制電燈的開關應接在______（選填“零”或“火”）線上。
【答案】 220 并聯 火
【解析】我國家庭電路電壓是220V。
家庭電路中電視機和電燈工作情況互不影響，是并聯的。
為了避免觸電事故的發生，控制電燈的開關應接在火線上。
2. （2022哈爾濱）家庭電路中，各用電器是______聯的。如圖是某同學家房間內的部分電路，開關閉合后，燈泡正常發光，此時用驗電筆檢驗A點處，氖管______（選填“發光”或“不發光”）。
【答案】 并 發光
【解析】家庭電路中各用電器互不影響、獨立工作，所以各用電器是并聯的。
圖中開關閉合后，燈泡正常發光，此時A點與火線相連，所以用驗電筆檢驗A點時氖管會發光。
3.（2022天津）如圖所示為部分家庭電路示意圖，其中電器元件連接錯誤的是______（填標號）。
【答案】②
【解析】三線插座的接法是：左零右火上接地，所以其連接正確；二線插座的接法是：左零右火，其連接正確；開關應接在燈泡與火線之間，故燈泡的連接錯誤。
4.（2022貴州黔東南）“珍愛生命，安全用電”是公民日常生活中必備的安全意識。我國家庭電路的電壓是　 　V；在家庭電路中，為了防止觸電，必須把用電器的開關連接在　 　線上；當發現家用電器或電線失火時，必須先　 　電源，然后再救火。
【答案】220；火；斷開。
【解析】（1）我國家庭電路的電壓是220V；
（2）用電器的開關要連接在火線上，斷開開關時，能切斷火線，此時接觸用電器不會發生觸電事故；
（3）家用電器或電線失火時，如用水救火，因水是導體，則會發生觸電事故，必須斷開電源，然后再救火。
5.（2022江蘇徐州）如圖是常用的一個插線板．小華在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供電壓．根據上述現象可知指示燈和開關是　　的（選填“串聯”或“并聯”）．使用三角插頭和三孔插座，目的是將用電器的金屬外殼與　 　相連，防止觸電．
【答案】串聯；大地．
【解析】（1）指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供電壓；說明開關與指示燈是串聯的，若是并聯會造成電源短路；（2）使用三角插頭和三孔插座，多出的那個孔是用來接地線的，當用電器的三腳插頭插入時，用電器的金屬外殼通過三孔插座與大地相連通，如金屬外殼漏電，地線將人體短路，防止人觸電．
6.（2022上海模擬）上海地區家用照明電路的電壓為　　伏：電燈所消耗的電能是遠方的發電站通過　　（選填“高壓“或“低壓“）輸電線路輸送至用電區的：額定功率為1千瓦的用電器正常工作2小時，耗電　　度。
【答案】220；高壓；2。
【解析】（1）上海地區家用照明電路的電壓為220V。
（2）在輸送功率一定時，電壓越高，電流越小，輸送過程中電能的損失越小，所以從發電站到用電區采用高壓輸電。
（3）用電器消耗的電能：W=Pt=1kW×2h=2kW h=2度。
7.（2022重慶模擬題）如圖所示，甲圖是小明家臥室的一個插座，他用試電筆測試插座的B孔，氖管發光，則A孔接的是 線；乙圖是一個臺燈的電路示意圖，當把臺燈接入電路時，為了安全，應將臺燈插頭的 （選填“C”或“D”）插腳接火線。
【答案】零線。D
【解析】試電筆測試插座的B孔，氖管發光，則B孔接的是火線，另一孔接的是零線。
與開關連接的插腳接入火線，防止接觸用電器出點。
作圖題（每小題3分，共15分）
1.（2022江蘇南京）圖中，將插座和控制插座的開關正確接入家庭電路中。
【答案】如圖所示。
【解析】三孔插座連接時，左孔接零線，右孔經過開關接火線，開關控制插座，中間孔接地線.
2．（2022四川遂寧）根據安全用電原則將圖中的燈泡和開關連入照明電路。
【答案】如圖所示
【解析】燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
3．（2022四川達州）用筆畫線代替導線，將圖中的拉線開關、電燈、熔斷器和插座接入家庭電路中。要求：符合安全用電原則；熔斷器控制插座；拉線開關控制電燈。
【答案】如下圖所示：
【解析】（1）燈泡接法：開關接在燈和火線之間，零線直接與燈泡的螺旋套相連：
（2）安裝三孔插座的原則，左孔接零線，中間插孔與地線相連，右孔接火線，保險絲要接在火線上。
4.（2022湖北荊州模擬）請?jiān)趫D中用筆畫線代替導線將電燈、開關和插座正確接入家庭電路．
【答案】如圖所示：
【解析】首先辨別圖中三根線地線、火線、零線．
（1）燈泡接法：火線進入開關，經燈泡連到零線，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故．既能控制燈泡，又能更安全．
（2）三孔插座的接法：上孔接地線；左孔接零線；右孔接火線．
5.（2022齊齊哈爾模擬題）如圖，要求開關控制螺旋燈泡，將圖中元件分別正確連接到電路中。
【答案】如圖所示：
【解析】燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套；
三孔插座：上孔接地線；左孔接零線；右孔接火線。如圖所示。
四、簡答題（每小題5分，共15分）
1.（2022齊齊哈爾）電給我們的生活帶來了極大的便利，但不正確用電也會帶來很大的危害。所以，一定要學會安全用電，讓電更好地為我們服務。如圖所示的家庭電路中，如果同時使用的用電器總功率過大，可能會引發火災。請你用所學過的電學知識來解釋原因。
【答案】如圖所示，電路中接入的用電器過多，造成電路總功率過大，由于家庭電路中電壓一定，根據公式可知，干路電流會過大。根據焦耳定律可知，當電流過大時，相同時間內干路導線產生的熱量越多，使導線溫度升高，容易引起火災。
【解析】家庭電路中，由電功率公式可知，家庭電路中的電壓為220V，始終不變，可判斷出總功率過大時，電流的變化情況，結合焦耳定律分析即可。
本題考查對家庭電路中電流過大原因的理解，同時考查學生對公式的掌握和對焦耳定律的理解。
2.（2022湖南長沙模擬）洗衣機，電冰箱等用電器的電源插頭有三條線，其中一條接火線，一條接零線，第三條標有“E”的導線與用電器的什么部位相連？插座上與“E”相應的導線與室外的大地相連，這根導線的作用是什么？另外，針對日常生活中的用電現象，請舉出一條節約用電的舉措．
【答案】見解析。
【解析】第三條線標有“E”的導線與用電器的金屬外殼相連．地線的作用是一旦用電器漏電使金屬外殼帶電，能及時把外殼所帶的電導入大地，防止發生觸電事故．生活中節約用電的舉措有：養成人走燈滅的好習慣、使用節能燈具、不要讓電視機等家用電器長時間處于待機狀態等．
3.（2022貴陽模擬題）如圖所示是人們?nèi)粘Ｉ詈凸ぷ髦薪?jīng)常使用的一種插線板。
(1)插線板一般不能同時接多個大功率用電器，請你用學過的物理知識說明其中道理。
(2)現在市場上有一些劣質插線板，這些劣質插線板的芯線比合格產品細。請根據焦耳定律解釋使用這種插線板將會存在什么隱患。
【答案】(1)如果在插線板上同時接多個大功率用電器，使電路中總功率過大，而家庭電路兩端的電壓一定，根據P＝UI可知，電路中的總電流會增大，容易發生危險。　
(2)劣質插線板的芯線細，電阻大，根據焦耳定律Q＝I2Rt可知，電流和通電時間相同時，芯線細的電源線產生熱量多，容易發生火災。
【解析】結合家庭電路電流過大的原因和焦耳定律來分析說明本題是正確的思路。
五、計算題（本大題有4小題，共24分）
1.（4分）（2022江蘇連云港）現代家庭電器化程度越來越高，用電安全是一個十分突出的問題，下表提供了一組人體電阻的數據：
測量項目 完全干燥時 出汗或潮濕時
手與手之間的電阻 200Ω 5000Ω
手與腳之間的電阻 300Ω 8800Ω
手與塑料鞋底之間的電阻 800Ω 10000Ω
如圖所示，用電器R接在電壓為220V的電源上，消耗的電功率是1100W，電路中還有額定電流為10A的保險絲，則：
（1）只有用電器R接入電路時，通過保險絲的電流是多大？
（2）一個潮濕的人，赤腳站在地面上，由于不小心，手接觸了火線，發生觸電事故，則通過人體的電流是多少（上表電阻數據適用于人體）？并分析為什么保險絲不會熔斷（即保險絲不能救人命）？
【答案】（1）5A（2）0.025A，發生觸電時，通過人體的電流遠小于保險絲
熔斷電流（10A），即：人已觸電，但保險絲未斷，所以熔絲不會“救”人命．
【解析】（1）根據P=UI變形公式I=P/U就可以求解。
（2）手與腳之間的電阻可知，電壓為220V,根據歐姆定律求出流經人體電流為0.025A，遠遠小于保險絲的額定電流。所以保險絲不會熔斷。
2.（6分）（2022成都模擬題）小明家的浴室新安裝了一臺可供取暖和照明的新型家用電器——浴霸。該浴霸的部分?jǐn)?shù)據如表所示，其簡化電路圖如圖所示，圖中L為照明燈，L1、L2是兩盞紅外線取暖燈。求：（小數點后保留兩位小數）
（1）該浴霸照明燈正常工作時，通過照明燈的電流是多少？
（2）斷開開關S, 閉合開關S1和S2,該浴霸取暖燈正常工作時，該電路的總電阻是多少？
（3）當L、 L1、 L2都同時正常工作時，10min內浴霸消耗的電能是多少？
【答案】（1）0.27A （2）80.67Ω（3） 3.96×105J
【解析】（1）由P=UI得 I =P/ U =60W/220V=0.27A
（2）P總=P1+P2=300W+300W=600W
由P總=U 2/R總 得 R總= U2/P總=（220V）2/600W=80.67Ω
（3） P′總=P1+P2+PL=300W+300W+60W =660W
W總= P′總t=660 W×10×60s=3.96×105J
3.（6分）（2022江西模擬題）電工師傅常用一只額定電壓為220V的燈泡L0（檢驗燈泡）取代保險絲來檢查新安裝的照明電路中每個支路的情況，如圖所示。當S閉合后，再分別閉合S1、S2、S3（每次只能閉合其中之一）時，可能出現以下三種情況，試判斷（選填：“短路”、“斷路”或“正常”）：
（1）L0不亮，說明該支路______________。
（2）L0正常發光，說明該支路______________。
（3）L0發光呈暗紅色，說明該支路_____________。
【答案】斷路 短路 正常
【解析】（1）L0不亮，說明該支路不能形成通路，發生了斷路．（2）L0正常發光，說明檢驗燈得到220V電壓，該支路發生了短路．（3）L0發光呈暗紅色，說明檢驗燈得到的電壓小于220V，該支路是正常．故本題答案為：斷路；短路；正常．
4．（8分）（2022 浙江一模）如圖所示是一種適合北方冬季使用的電熱加濕器，其工作原理：加濕器水箱中部分水通過進水閥門進入電熱槽中受熱至沸騰，產生的水蒸氣通過蒸汽擴散裝置噴入空氣中，從而提高空氣濕度。下表是小明從產品銘牌上摘錄的電熱加濕器部分參數，其發熱電路如圖所示，R1、R2為阻值相同的發熱電阻，1、2、3、4為觸點，S為旋轉型開關，通過旋轉可以實現擋位的轉換。
（1）小明在開始加熱前測得水溫為20℃，電熱槽內氣壓為標準大氣壓，若從加熱到沸騰最短時間為3分鐘，則該電熱槽中水的質量是多少千克？（不計熱損失，c水＝4.2×103J/（kg ℃），結果保留兩位小數）
（2）R1的阻值為多少？
（3）該加濕器在低檔時的發熱功率是多少？
額定電壓 220V
額定最大發熱功率 400W
水箱容積 4L
適用面積 40～60m2
【答案】（1）電熱槽中水的質量約為0.21kg；
（2）R1的阻值為121Ω；
（3）加濕器在低檔時的發熱功率為200W。
【解析】解：（1）加熱時間最短時，電熱槽的發熱功率為400W且不考慮熱量的損失，
由W＝Pt和Q吸＝cm（t﹣t0）可得：
P1t＝cm（t2﹣t1），即400W×3×60s＝4.2×103J/（kg ℃）×m×（100℃﹣20℃），
解得：m≈0.21kg；
（2）電熱加濕器在高檔時，R2被短路，電路中只有R1，
由P＝可得，R1的阻值：
R1＝＝＝121Ω；
（3）當加濕器在低檔時，R1與R2串聯，
由R1、R2為阻值相同的發熱電阻可得，R2＝R1＝121Ω；
因串聯電路中總電阻等于各分電阻之和，
所以，低檔時的發熱功率：
P低＝＝＝200W。
第 2 頁 共 2 頁

展開更多......

收起↑
